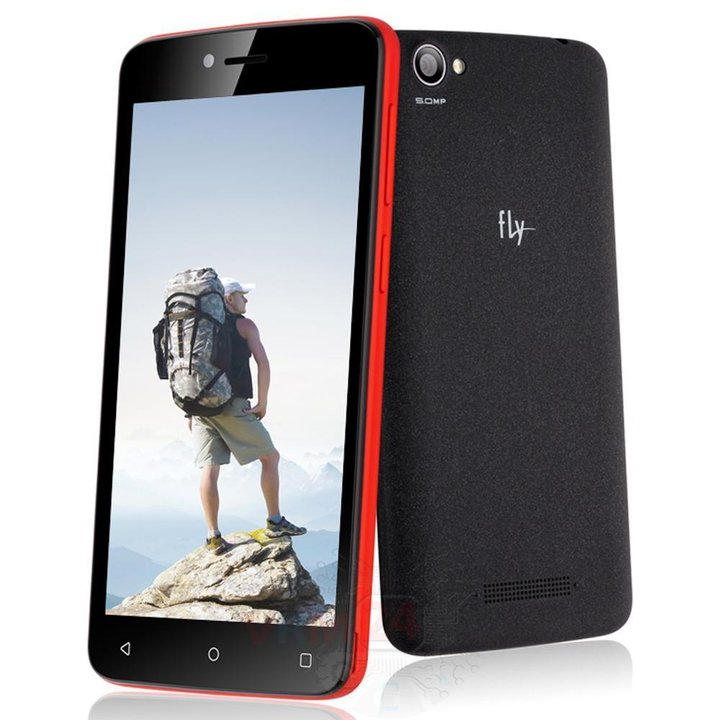

Fly FS505 Nimbus 7

Fly FS505 Nimbus 7

Сложность разборки:
Легко

Время разборки:
10 мин

Рекомендованные инструменты

Паяльник

Паяльник

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса Fly FS505 Nimbus 7 (Флай FS505 Нимбус 7) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Fly FS505 Nimbus 7, Шаг 1/1

Как разобрать Fly FS505 Nimbus 7, Шаг 1/2

Как разобрать Fly FS505 Nimbus 7, Шаг 1/1

Как разобрать Fly FS505 Nimbus 7, Шаг 1/2

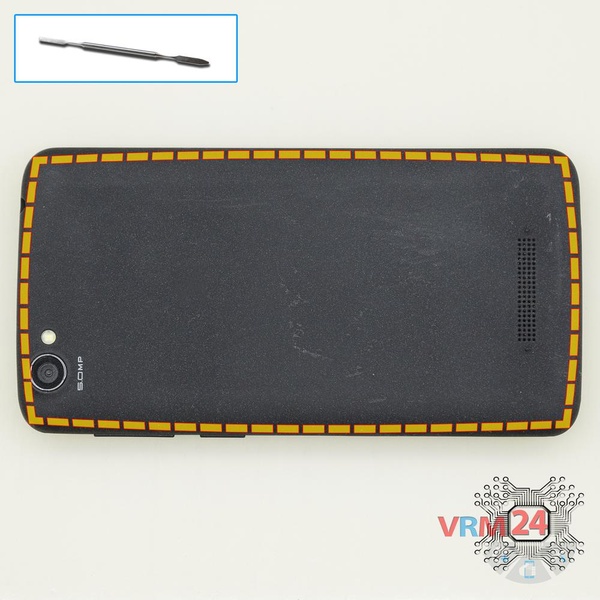

Шаг 1.

Открываем заднюю крышку.

Как разобрать Fly FS505 Nimbus 7, Шаг 2/1

Как разобрать Fly FS505 Nimbus 7, Шаг 2/2

Как разобрать Fly FS505 Nimbus 7, Шаг 2/1

Как разобрать Fly FS505 Nimbus 7, Шаг 2/2

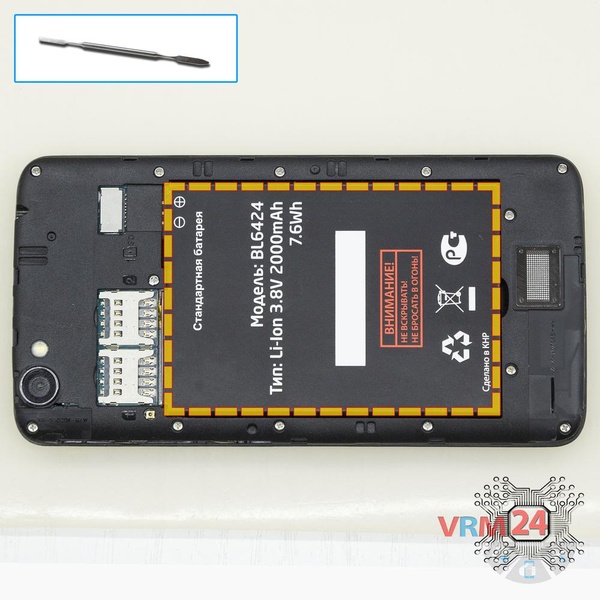

Шаг 2.

Отсоединяем аккумуляторную батарею. Модель батареи у Fly FS505 Nimbus 7 - BL6424.

Как разобрать Fly FS505 Nimbus 7, Шаг 3/1

Как разобрать Fly FS505 Nimbus 7, Шаг 3/2

Как разобрать Fly FS505 Nimbus 7, Шаг 3/1

Как разобрать Fly FS505 Nimbus 7, Шаг 3/2

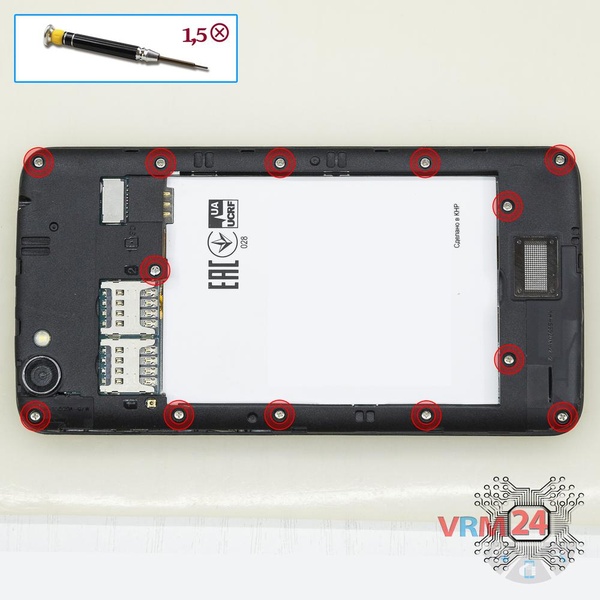

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 13 болтов по периметру телефона.

Как разобрать Fly FS505 Nimbus 7, Шаг 4/1

Как разобрать Fly FS505 Nimbus 7, Шаг 4/2

Как разобрать Fly FS505 Nimbus 7, Шаг 4/1

Как разобрать Fly FS505 Nimbus 7, Шаг 4/2

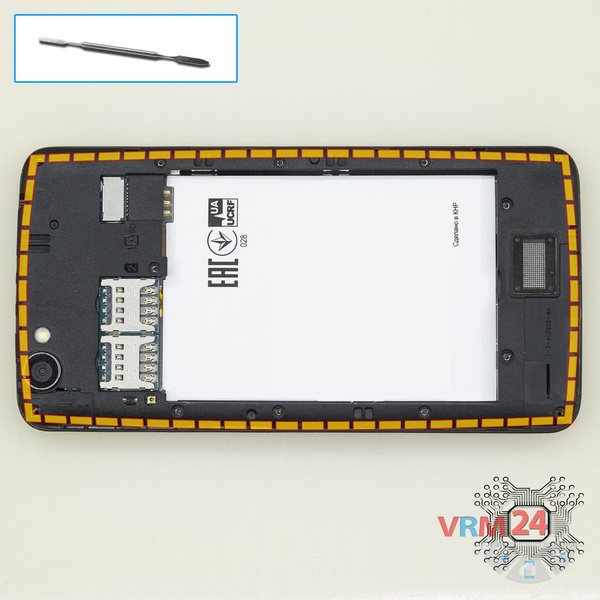

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Fly FS505 Nimbus 7, Шаг 5/1

Как разобрать Fly FS505 Nimbus 7, Шаг 5/2

Как разобрать Fly FS505 Nimbus 7, Шаг 5/3

Как разобрать Fly FS505 Nimbus 7, Шаг 5/1

Как разобрать Fly FS505 Nimbus 7, Шаг 5/2

Как разобрать Fly FS505 Nimbus 7, Шаг 5/3

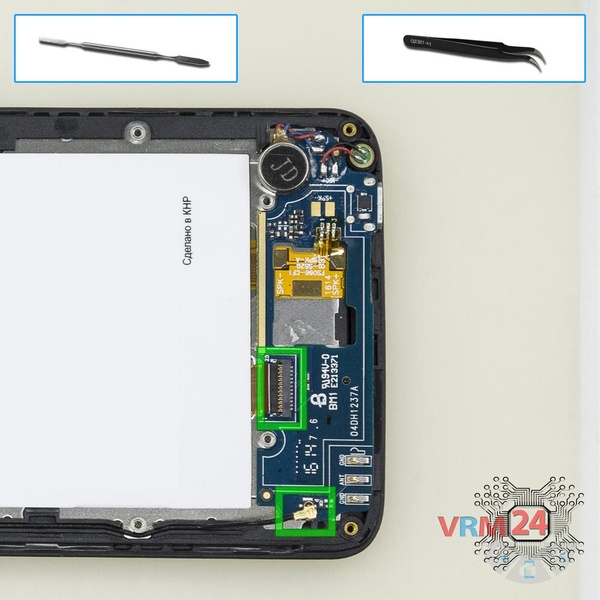

Шаг 5.

Отсоединяем коннекторы на дополнительной печатной плате.

Как разобрать Fly FS505 Nimbus 7, Шаг 6/1

Как разобрать Fly FS505 Nimbus 7, Шаг 6/2

Как разобрать Fly FS505 Nimbus 7, Шаг 6/1

Как разобрать Fly FS505 Nimbus 7, Шаг 6/2

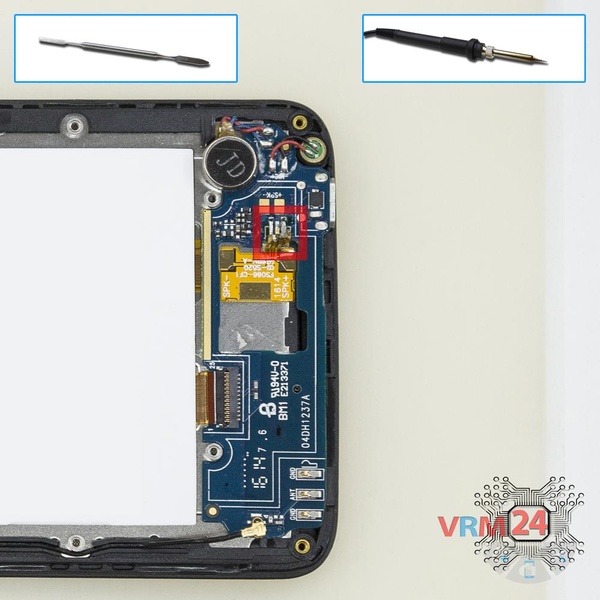

Шаг 6.

Отпаиваем контакты на дополнительной печатной плате.

Как разобрать Fly FS505 Nimbus 7, Шаг 7/1

Как разобрать Fly FS505 Nimbus 7, Шаг 7/2

Как разобрать Fly FS505 Nimbus 7, Шаг 7/1

Как разобрать Fly FS505 Nimbus 7, Шаг 7/2

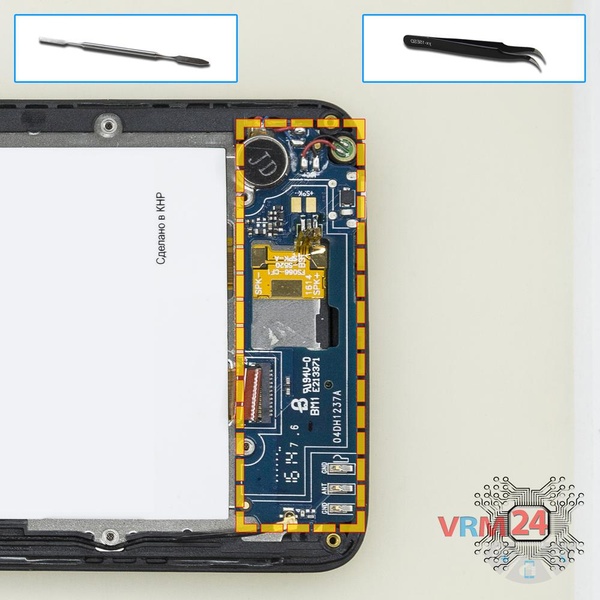

Шаг 7.

Снимаем печатную плату.

Как разобрать Fly FS505 Nimbus 7, Шаг 8/1

Как разобрать Fly FS505 Nimbus 7, Шаг 8/2

Как разобрать Fly FS505 Nimbus 7, Шаг 8/1

Как разобрать Fly FS505 Nimbus 7, Шаг 8/2

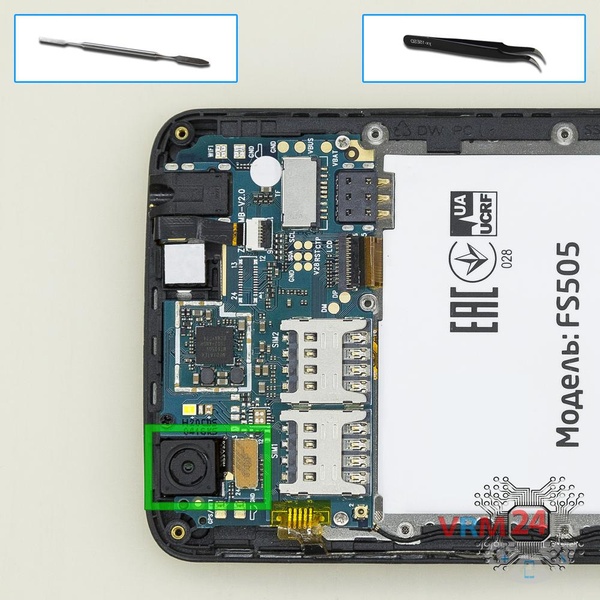

Шаг 8.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Fly FS505 Nimbus 7, Шаг 9/1

Как разобрать Fly FS505 Nimbus 7, Шаг 9/2

Как разобрать Fly FS505 Nimbus 7, Шаг 9/1

Как разобрать Fly FS505 Nimbus 7, Шаг 9/2

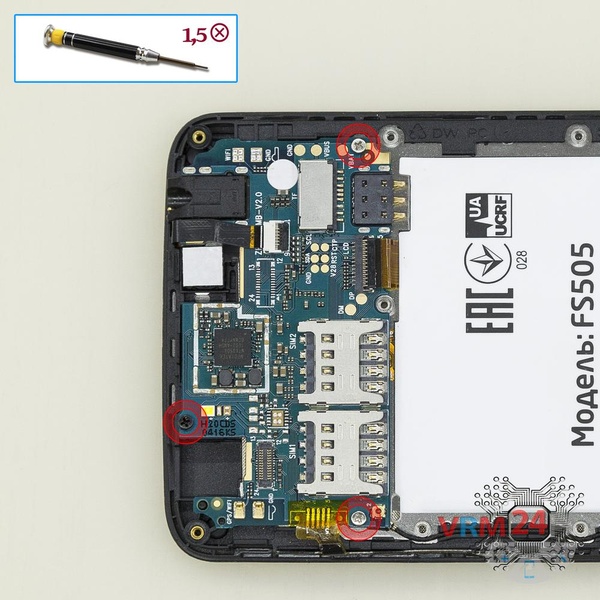

Шаг 9.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на основной плате.

Как разобрать Fly FS505 Nimbus 7, Шаг 10/1

Как разобрать Fly FS505 Nimbus 7, Шаг 10/2

Как разобрать Fly FS505 Nimbus 7, Шаг 10/3

Как разобрать Fly FS505 Nimbus 7, Шаг 10/1

Как разобрать Fly FS505 Nimbus 7, Шаг 10/2

Как разобрать Fly FS505 Nimbus 7, Шаг 10/3

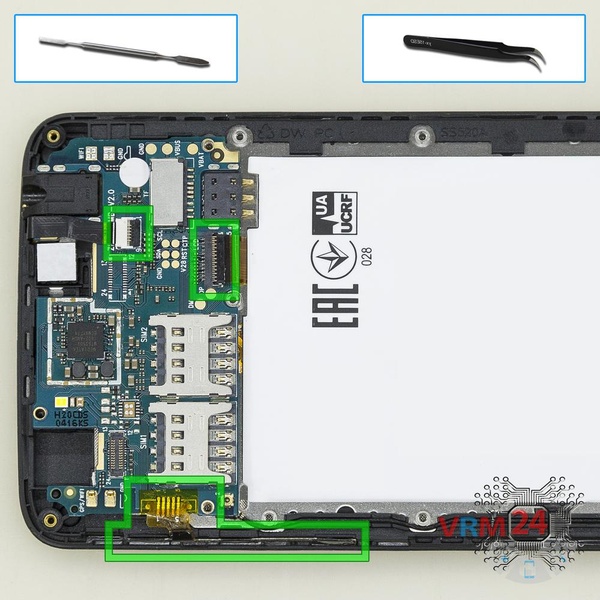

Шаг 10.

Отсоединяем коннекторы на печатной плате.

Как разобрать Fly FS505 Nimbus 7, Шаг 11/1

Как разобрать Fly FS505 Nimbus 7, Шаг 11/2

Как разобрать Fly FS505 Nimbus 7, Шаг 11/1

Как разобрать Fly FS505 Nimbus 7, Шаг 11/2

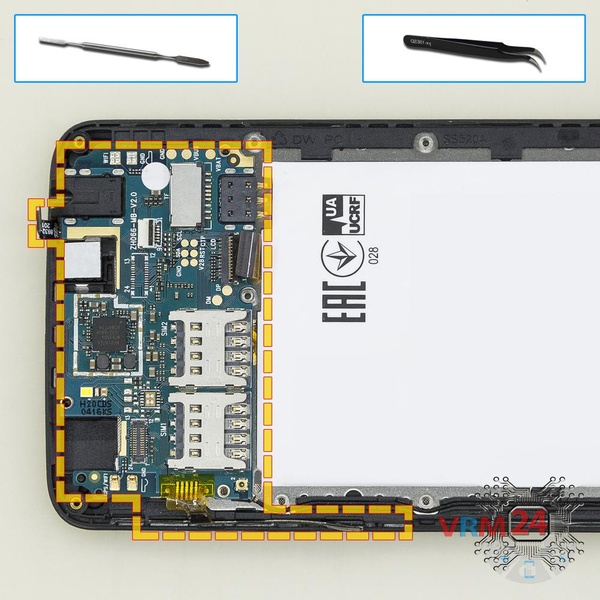

Шаг 11.

Переворачиваем плату.

Как разобрать Fly FS505 Nimbus 7, Шаг 12/1

Как разобрать Fly FS505 Nimbus 7, Шаг 12/2

Как разобрать Fly FS505 Nimbus 7, Шаг 12/3

Как разобрать Fly FS505 Nimbus 7, Шаг 12/1

Как разобрать Fly FS505 Nimbus 7, Шаг 12/2

Как разобрать Fly FS505 Nimbus 7, Шаг 12/3

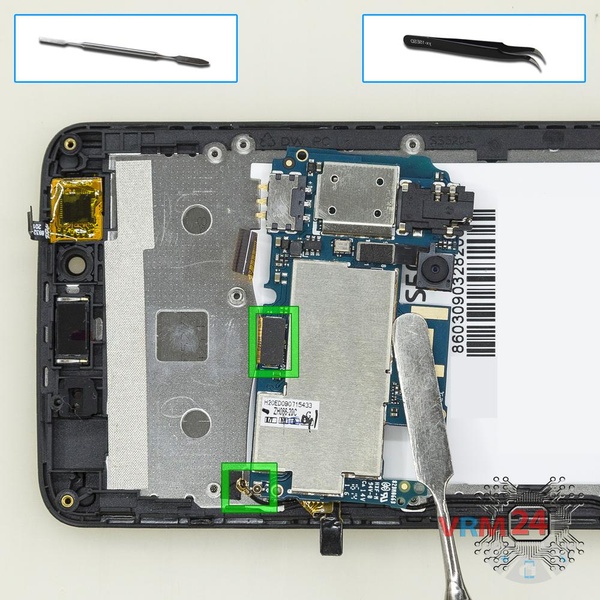

Шаг 12.

Отсоединяем коннекторы и снимаем печатную плату.

Как разобрать Fly FS505 Nimbus 7, Шаг 13/1

Как разобрать Fly FS505 Nimbus 7, Шаг 13/2

Как разобрать Fly FS505 Nimbus 7, Шаг 13/1

Как разобрать Fly FS505 Nimbus 7, Шаг 13/2

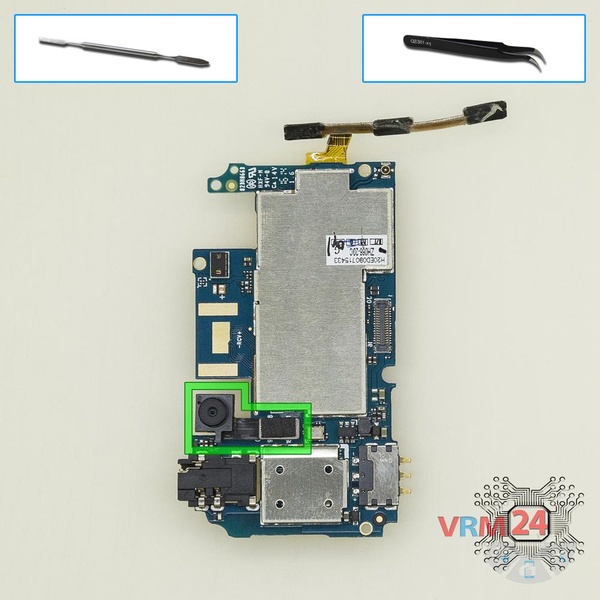

Шаг 13.

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

Подробные видео инструкции по разборке и ремонту Fly FS505 Nimbus 7 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Fly #Fly FS505 Nimbus 7

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 10 минут.
Наше руководство подходит для всех моделей Fly FS505 Nimbus 7 — Флай FS505 Нимбус 7, выпущенных для рынков разных стран.
