Сложность разборки:
Легко
Время разборки:
4 мин

Рекомендованные инструменты

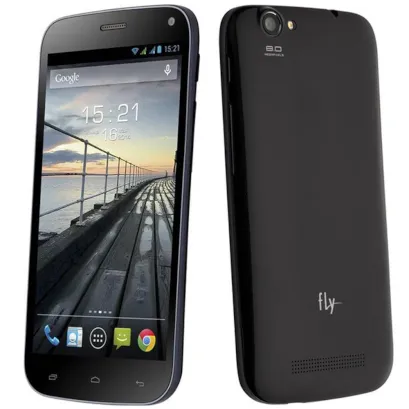

Разборка/Ремонт мобильного девайса Fly IQ458 Quad EVO Tech 2 (Флай IQ458 Квад ЭВО Тек 2) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 1/1 Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.


Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 2/1 Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 2/2

Шаг 2.

Отсоединяем аккумуляторную батарею.


Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 3/1 Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 11 болтов по периметру телефона.


Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 4/1 Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку и клавиши кнопок громкости и включения.


Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 5/1 Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 5/2 Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 5/3

Шаг 5.

Отсоединяем коннекторы на нижней печатной плате и снимаем ее.


Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 6/1 Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 6/2

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на основной плате.


Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 7/1 Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 7/2

Шаг 7.

Переворачиваем плату, отсоединяем коннекторы с внутренней стороны.


Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 8/1 Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 8/2 Как разобрать Fly IQ458 Quad EVO Tech 2, Шаг 8/3

Шаг 8.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Fly IQ458 Quad EVO Tech 2 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей Fly IQ458 Quad EVO Tech 2 — Флай IQ458 Квад ЭВО Тек 2, выпущенных для рынков разных стран.
