Fly IQ4601 ERA Style 2

Fly IQ4601 ERA Style 2

Сложность разборки:
Легко

Время разборки:
6 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса Fly IQ4601 ERA Style 2 (Флай IQ4601 ЭРА Стиль 2) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Fly IQ4601 ERA Style 2, Шаг 1/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 1/2

Как разобрать Fly IQ4601 ERA Style 2, Шаг 1/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 1/2

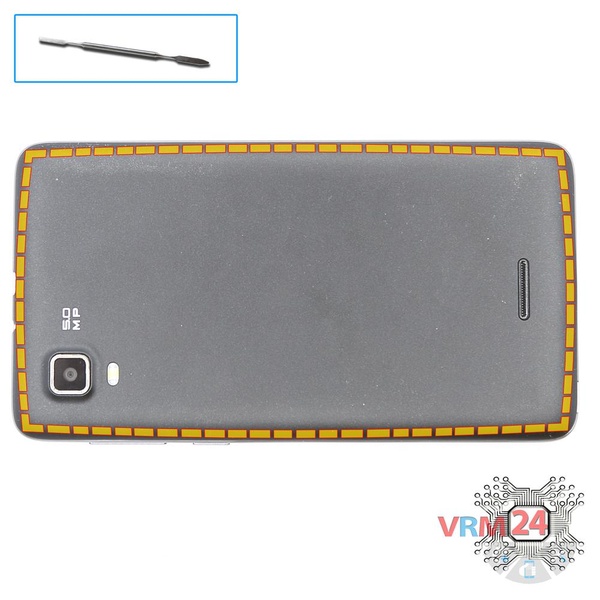

Шаг 1.

Открываем заднюю крышку.

Как разобрать Fly IQ4601 ERA Style 2, Шаг 2/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 2/2

Как разобрать Fly IQ4601 ERA Style 2, Шаг 2/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 2/2

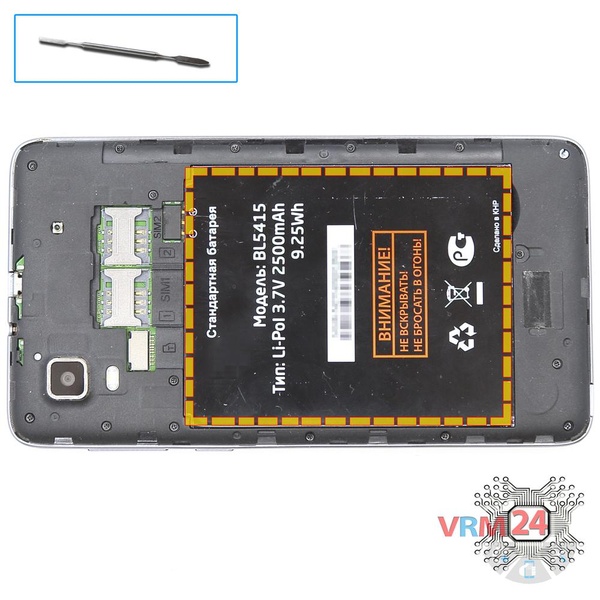

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Fly IQ4601 ERA Style 2, Шаг 3/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 3/2

Как разобрать Fly IQ4601 ERA Style 2, Шаг 3/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 3/2

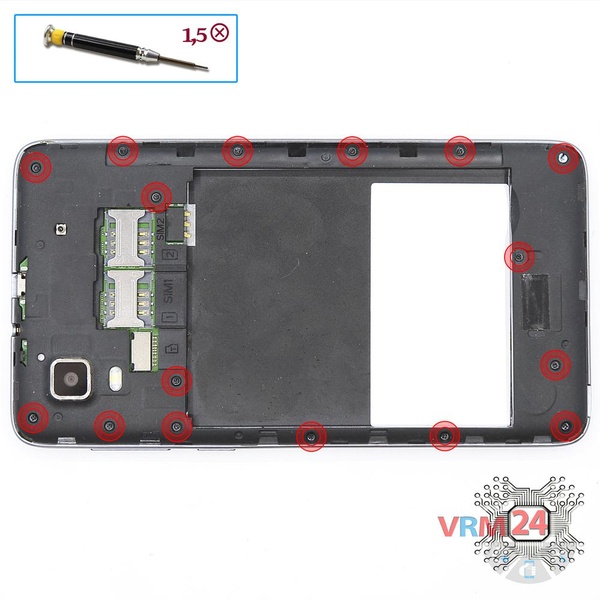

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 16 болтов по периметру телефона.

Как разобрать Fly IQ4601 ERA Style 2, Шаг 4/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 4/2

Как разобрать Fly IQ4601 ERA Style 2, Шаг 4/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 4/2

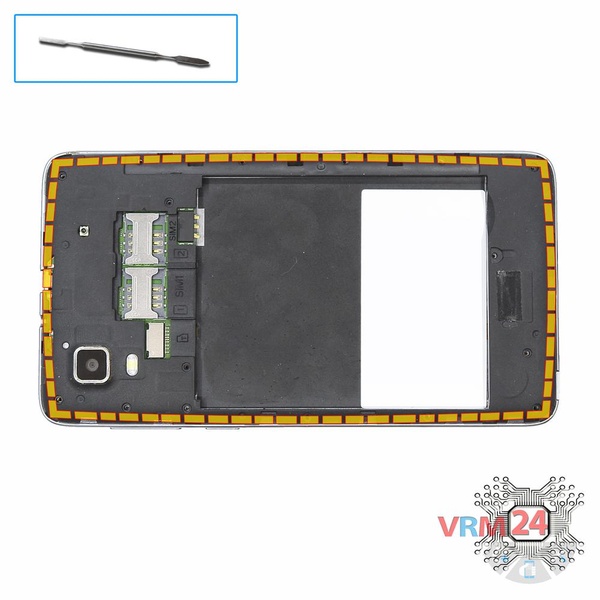

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Fly IQ4601 ERA Style 2, Шаг 5/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 5/2

Как разобрать Fly IQ4601 ERA Style 2, Шаг 5/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 5/2

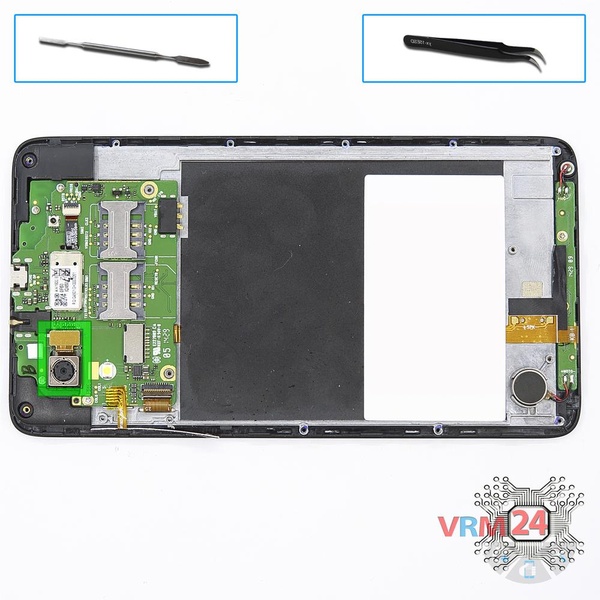

Шаг 5.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Fly IQ4601 ERA Style 2, Шаг 6/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 6/2

Как разобрать Fly IQ4601 ERA Style 2, Шаг 6/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 6/2

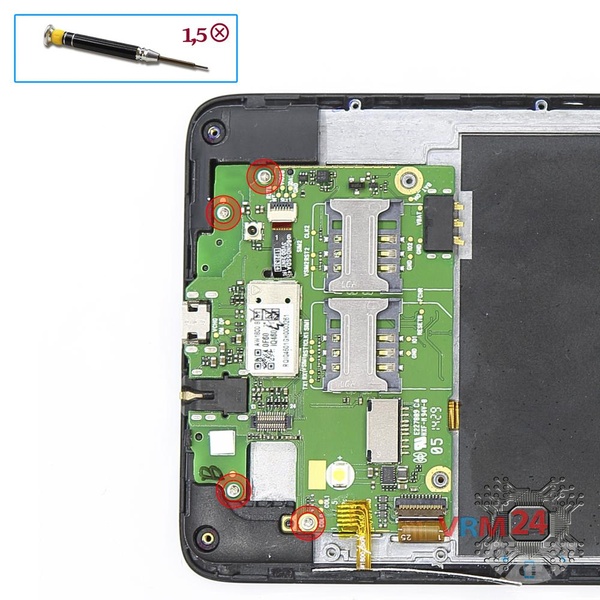

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта на основной плате.

Как разобрать Fly IQ4601 ERA Style 2, Шаг 7/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 7/2

Как разобрать Fly IQ4601 ERA Style 2, Шаг 7/3

Как разобрать Fly IQ4601 ERA Style 2, Шаг 7/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 7/2

Как разобрать Fly IQ4601 ERA Style 2, Шаг 7/3

Шаг 7.

Отсоединяем коннекторы на печатной плате и из фиксирующего отверстия в рамке модуля вынимаем шлейф кнопок громкости и включения.

Как разобрать Fly IQ4601 ERA Style 2, Шаг 8/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 8/2

Как разобрать Fly IQ4601 ERA Style 2, Шаг 8/3

Как разобрать Fly IQ4601 ERA Style 2, Шаг 8/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 8/2

Как разобрать Fly IQ4601 ERA Style 2, Шаг 8/3

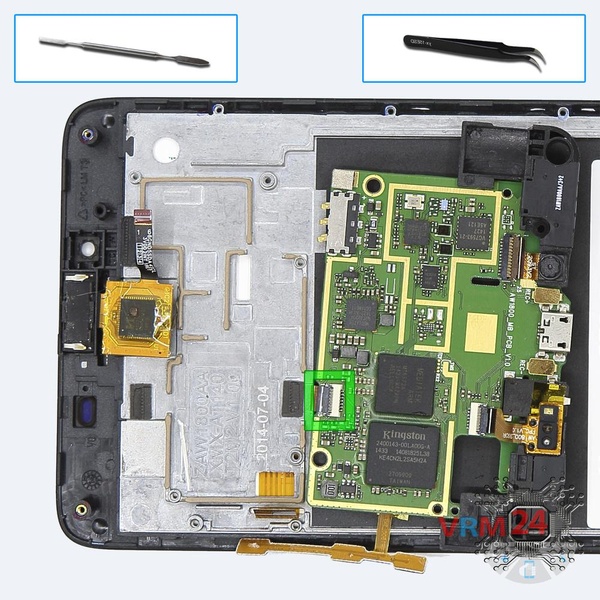

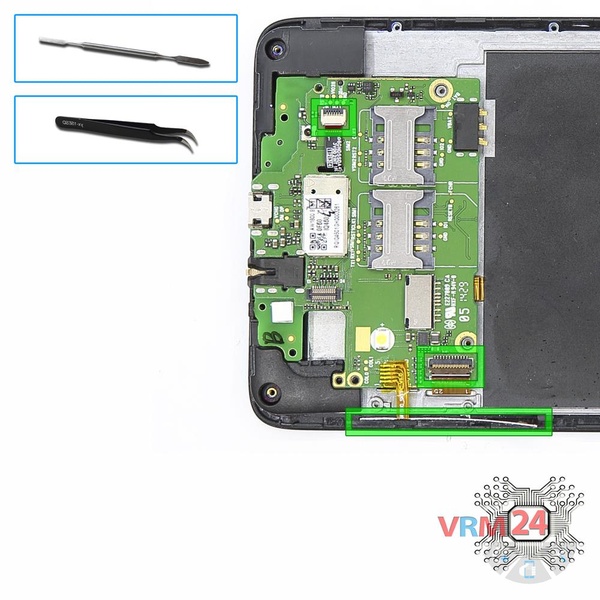

Шаг 8.

Переворачиваем печатную плату отсоединяем коннектор с внутренней стороны и снимаем ее.

Как разобрать Fly IQ4601 ERA Style 2, Шаг 9/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 9/2

Как разобрать Fly IQ4601 ERA Style 2, Шаг 9/3

Как разобрать Fly IQ4601 ERA Style 2, Шаг 9/1

Как разобрать Fly IQ4601 ERA Style 2, Шаг 9/2

Как разобрать Fly IQ4601 ERA Style 2, Шаг 9/3

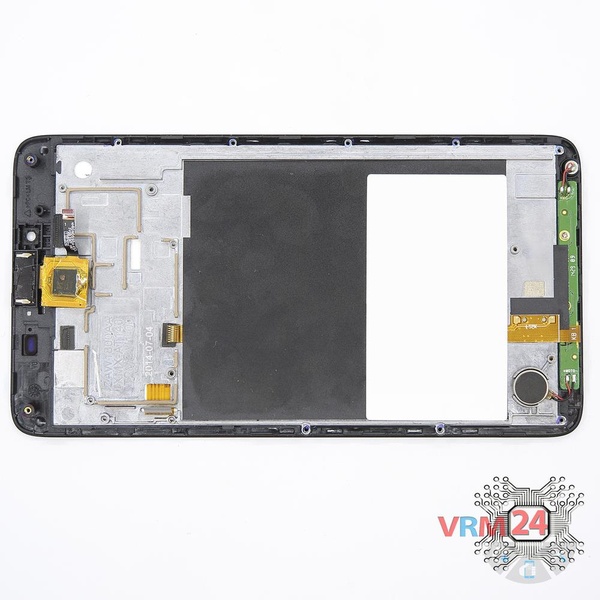

Шаг 9.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Fly IQ4601 ERA Style 2 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Fly #Fly IQ4601 ERA Style 2

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Fly IQ4601 ERA Style 2 — Флай IQ4601 ЭРА Стиль 2, выпущенных для рынков разных стран.
