Highscreen Hercules
Highscreen Hercules
Сложность разборки:
Легко
Время разборки:
4 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Highscreen Hercules (Хайскрин Геркулес) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Highscreen Hercules, Шаг 1/1

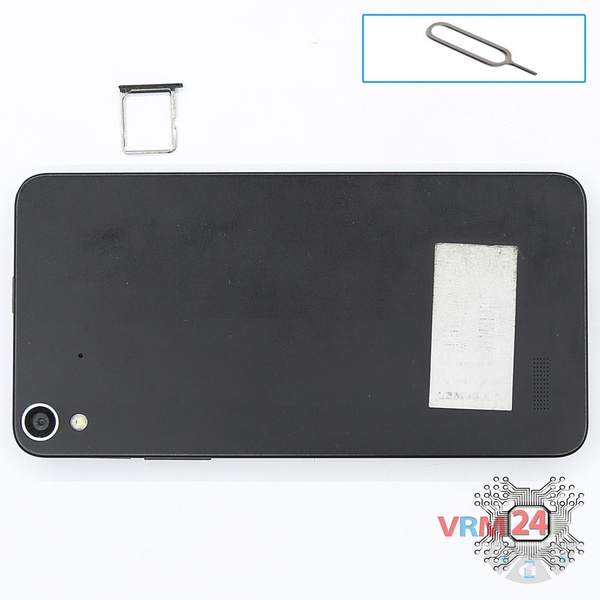

Шаг 1.

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

 ⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Highscreen Hercules, Шаг 2/1 Как разобрать Highscreen Hercules, Шаг 2/2

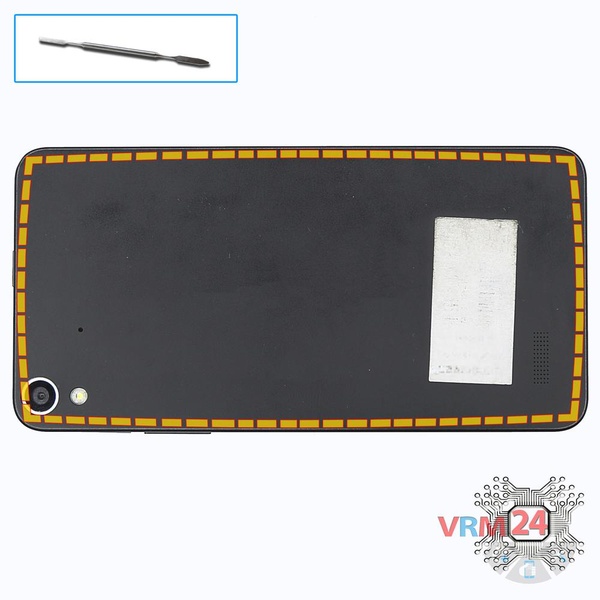

Шаг 2.

Открываем заднюю крышку.

Как разобрать Highscreen Hercules, Шаг 3/1 Как разобрать Highscreen Hercules, Шаг 3/2

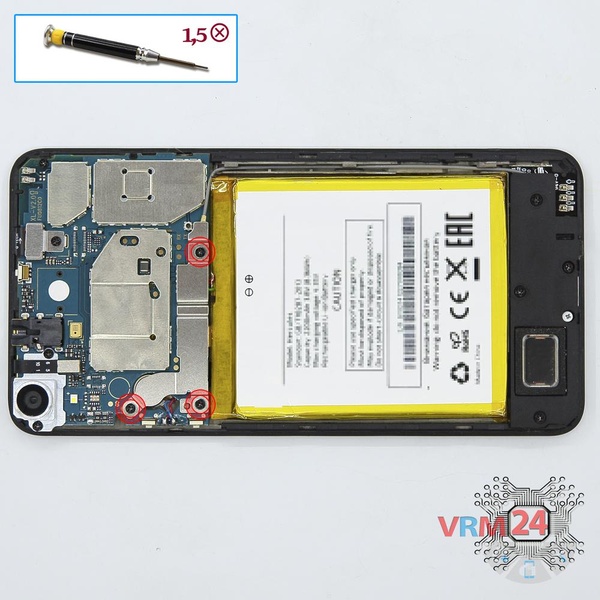

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта фиксирующих пластину скрывающую коннекторы.

Как разобрать Highscreen Hercules, Шаг 4/1 Как разобрать Highscreen Hercules, Шаг 4/2 Как разобрать Highscreen Hercules, Шаг 4/3

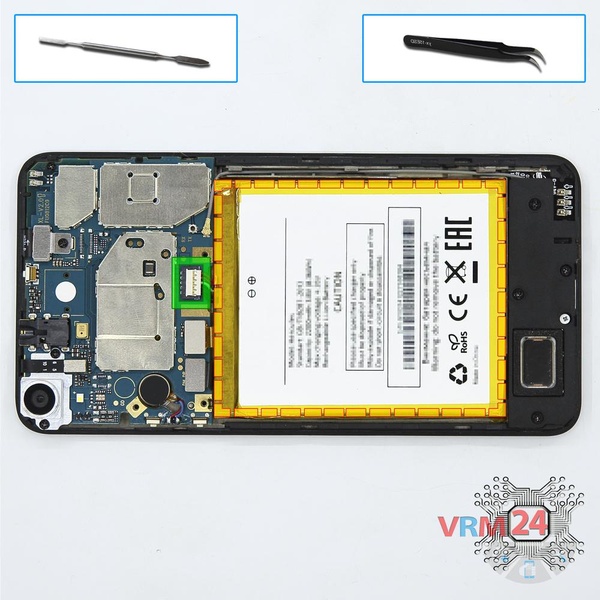

Шаг 4.

Отсоединяем аккумуляторную батарею.

Как разобрать Highscreen Hercules, Шаг 5/1 Как разобрать Highscreen Hercules, Шаг 5/2

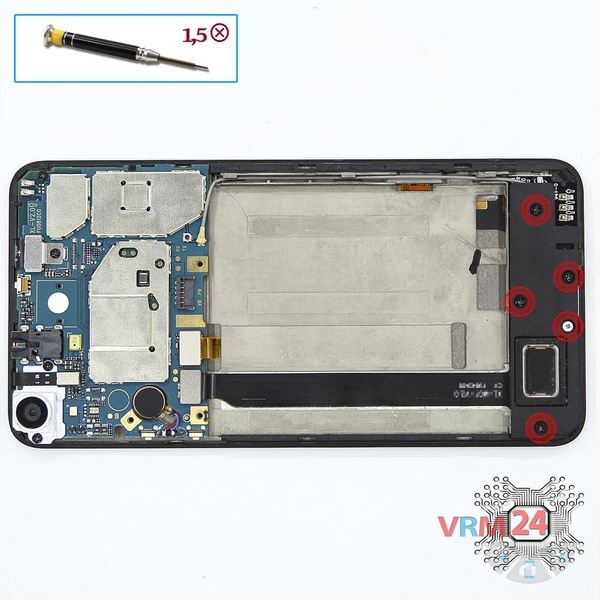

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов на нижнем блоке.

Как разобрать Highscreen Hercules, Шаг 6/1 Как разобрать Highscreen Hercules, Шаг 6/2

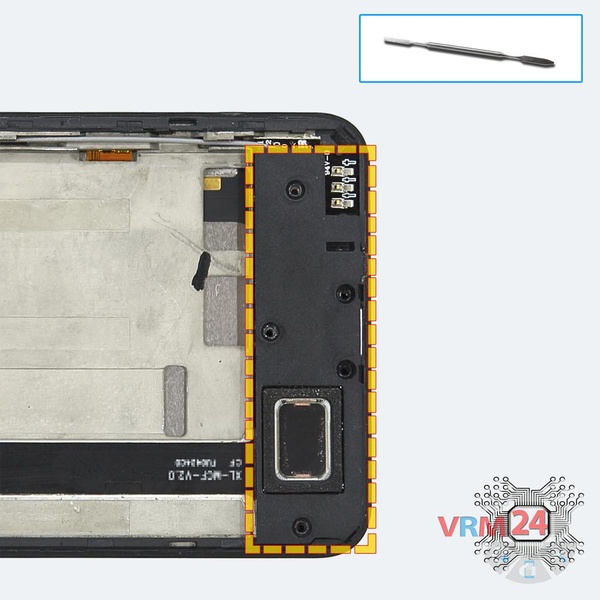

Шаг 6.

Отсоединяем нижний блок.

Как разобрать Highscreen Hercules, Шаг 7/1 Как разобрать Highscreen Hercules, Шаг 7/2

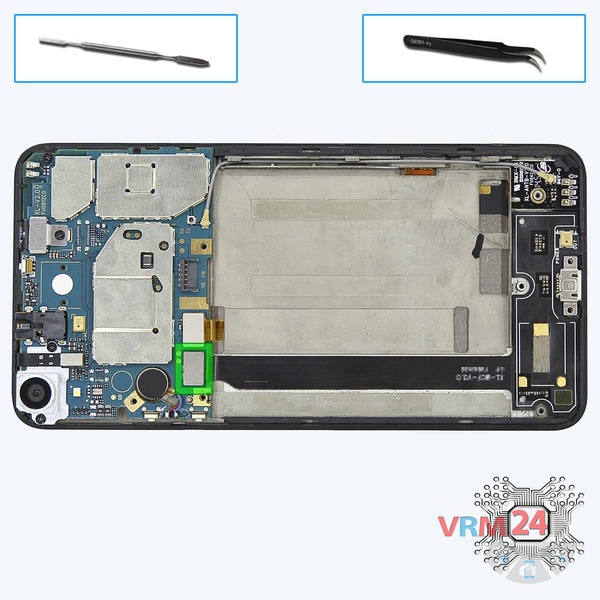

Шаг 7.

Отсоединяем коннектор межплатного шлейфа на основной плате и отсоединяем нижнюю плату с разъемом зарядки.

Как разобрать Highscreen Hercules, Шаг 8/1 Как разобрать Highscreen Hercules, Шаг 8/2

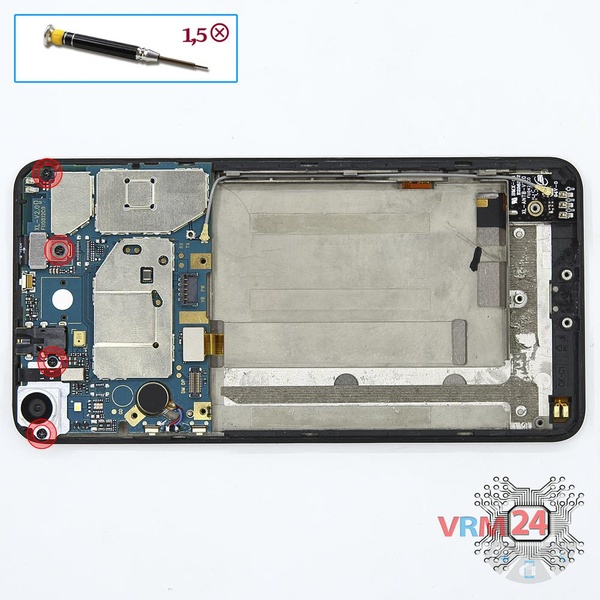

Шаг 8.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта на основной плате.

Как разобрать Highscreen Hercules, Шаг 9/1 Как разобрать Highscreen Hercules, Шаг 9/2

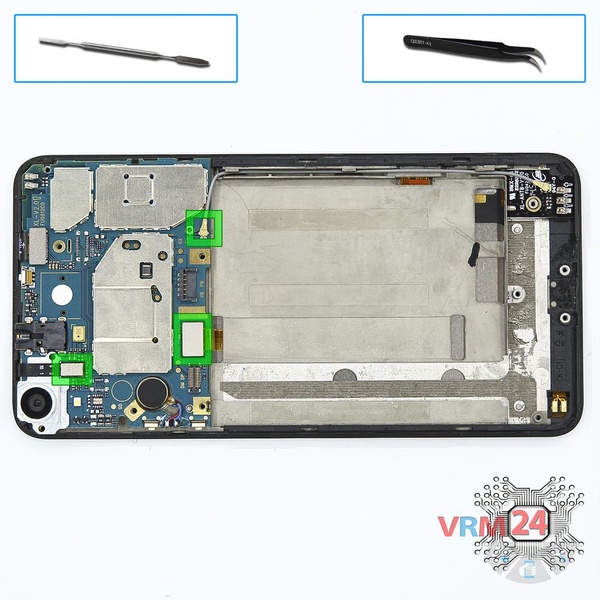

Шаг 9.

Отсоединяем коннекторы на печатной плате.

Как разобрать Highscreen Hercules, Шаг 10/1 Как разобрать Highscreen Hercules, Шаг 10/2

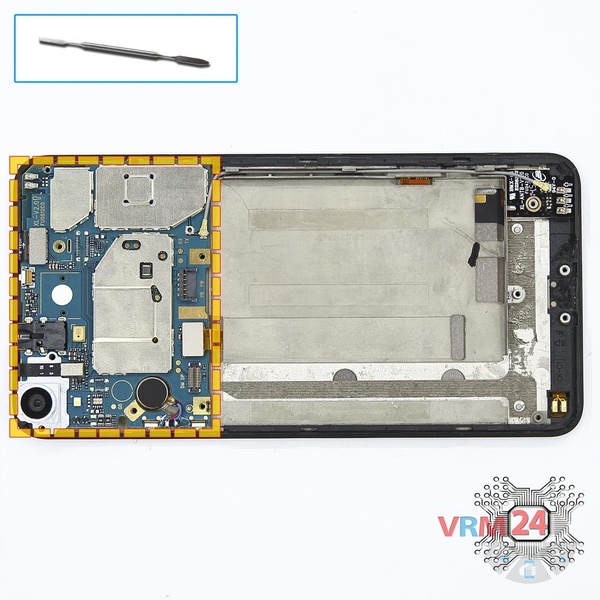

Шаг 10.

Снимаем печатную плату.

Как разобрать Highscreen Hercules, Шаг 11/1 Как разобрать Highscreen Hercules, Шаг 11/2 Как разобрать Highscreen Hercules, Шаг 11/3

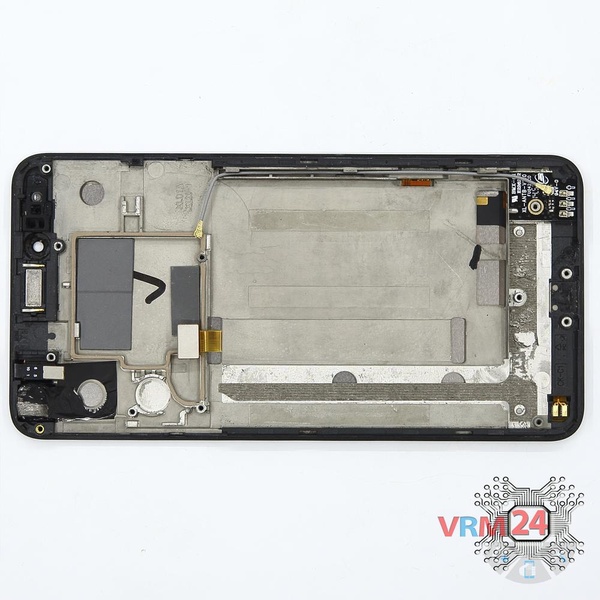

Шаг 11.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Highscreen Hercules от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Highscreen #Highscreen Hercules
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей Highscreen Hercules — Хайскрин Геркулес, выпущенных для рынков разных стран.
