Highscreen Power Four

Highscreen Power Four

Сложность разборки:
Легко

Время разборки:
6 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса Highscreen Power Four (Хайскрин Повер Фор) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Highscreen Power Four, Шаг 1/1

Как разобрать Highscreen Power Four, Шаг 1/1

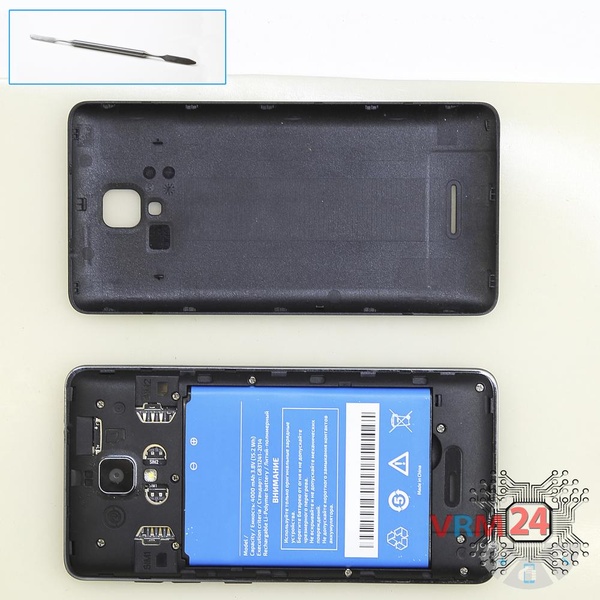

Шаг 1.

Открываем заднюю крышку.

Как разобрать Highscreen Power Four, Шаг 2/1

Как разобрать Highscreen Power Four, Шаг 2/2

Как разобрать Highscreen Power Four, Шаг 2/1

Как разобрать Highscreen Power Four, Шаг 2/2

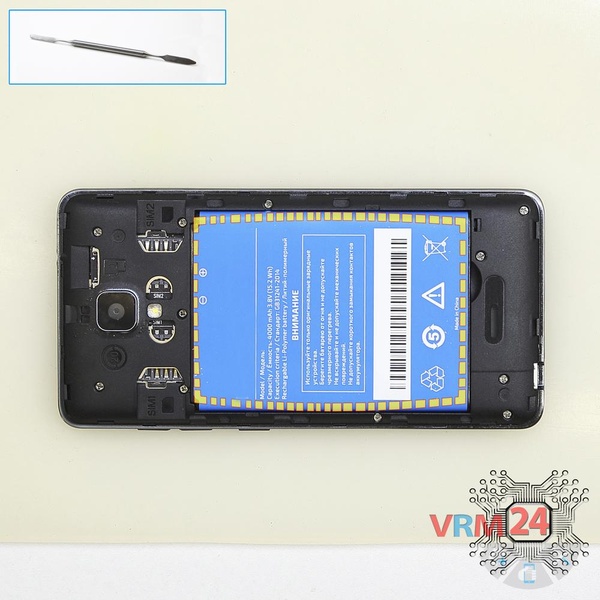

Шаг 2.

Вынимаем аккумуляторную батарею.

Как разобрать Highscreen Power Four, Шаг 3/1

Как разобрать Highscreen Power Four, Шаг 3/2

Как разобрать Highscreen Power Four, Шаг 3/1

Как разобрать Highscreen Power Four, Шаг 3/2

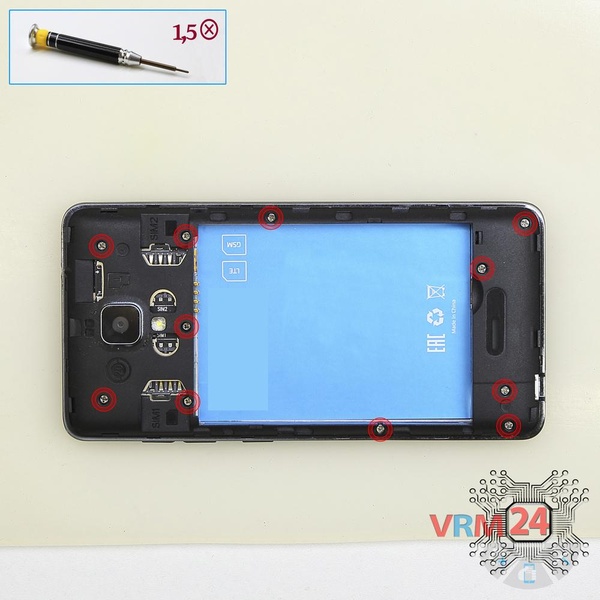

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 11 болтов по периметру устройства.

Как разобрать Highscreen Power Four, Шаг 4/1

Как разобрать Highscreen Power Four, Шаг 4/2

Как разобрать Highscreen Power Four, Шаг 4/1

Как разобрать Highscreen Power Four, Шаг 4/2

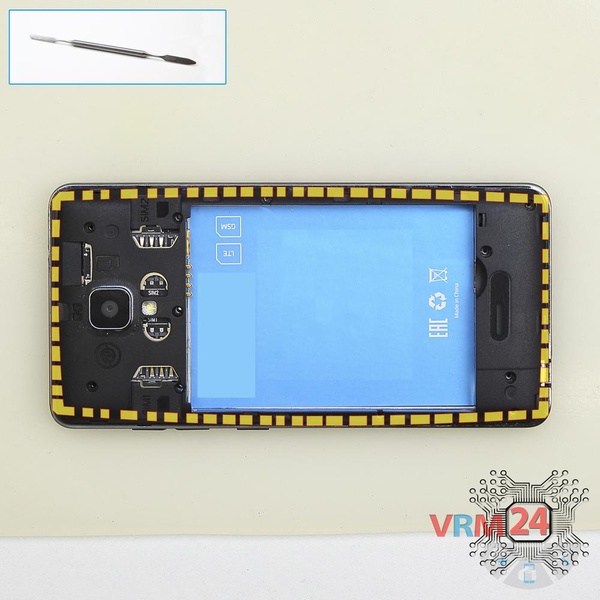

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Highscreen Power Four, Шаг 5/1

Как разобрать Highscreen Power Four, Шаг 5/2

Как разобрать Highscreen Power Four, Шаг 5/3

Как разобрать Highscreen Power Four, Шаг 5/1

Как разобрать Highscreen Power Four, Шаг 5/2

Как разобрать Highscreen Power Four, Шаг 5/3

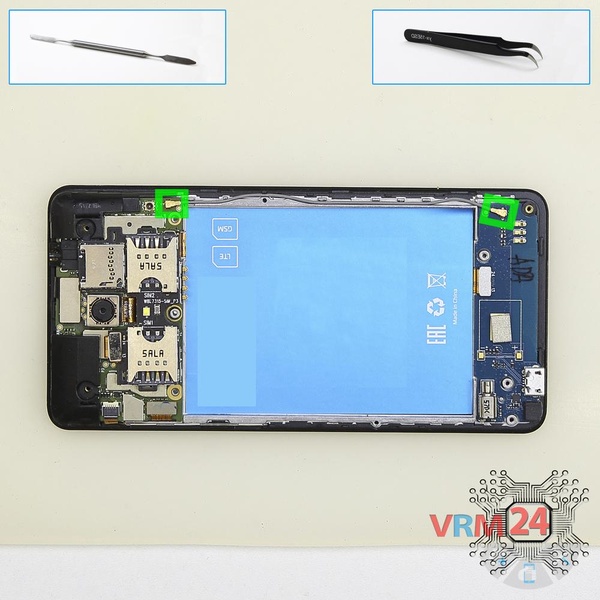

Шаг 5.

Отсоединяем коаксиальный кабель.

Как разобрать Highscreen Power Four, Шаг 6/1

Как разобрать Highscreen Power Four, Шаг 6/2

Как разобрать Highscreen Power Four, Шаг 6/3

Как разобрать Highscreen Power Four, Шаг 6/1

Как разобрать Highscreen Power Four, Шаг 6/2

Как разобрать Highscreen Power Four, Шаг 6/3

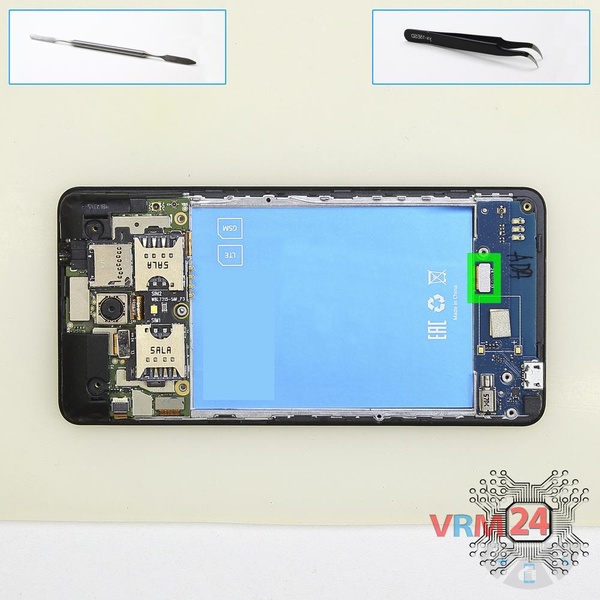

Шаг 6.

Отключаем коннектор соединительного шлейфа на нижней печатной плате.

Как разобрать Highscreen Power Four, Шаг 7/1

Как разобрать Highscreen Power Four, Шаг 7/2

Как разобрать Highscreen Power Four, Шаг 7/3

Как разобрать Highscreen Power Four, Шаг 7/1

Как разобрать Highscreen Power Four, Шаг 7/2

Как разобрать Highscreen Power Four, Шаг 7/3

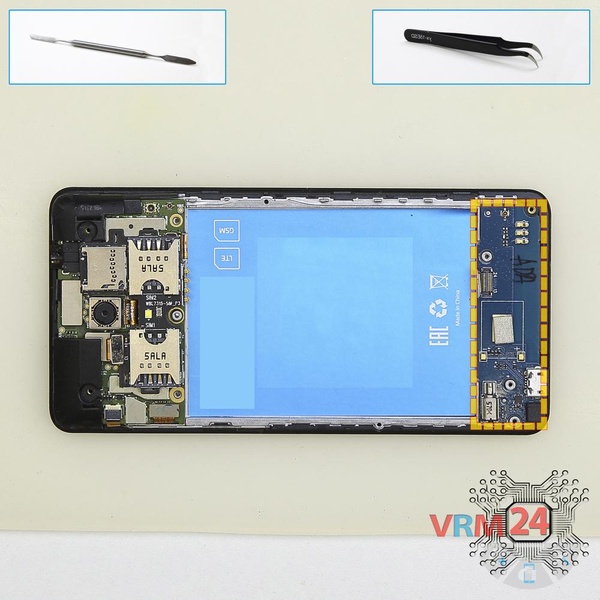

Шаг 7.

Снимаем нижнюю печатную плату с разъемом зарядки и вибромотором.

Как разобрать Highscreen Power Four, Шаг 8/1

Как разобрать Highscreen Power Four, Шаг 8/2

Как разобрать Highscreen Power Four, Шаг 8/3

Как разобрать Highscreen Power Four, Шаг 8/1

Как разобрать Highscreen Power Four, Шаг 8/2

Как разобрать Highscreen Power Four, Шаг 8/3

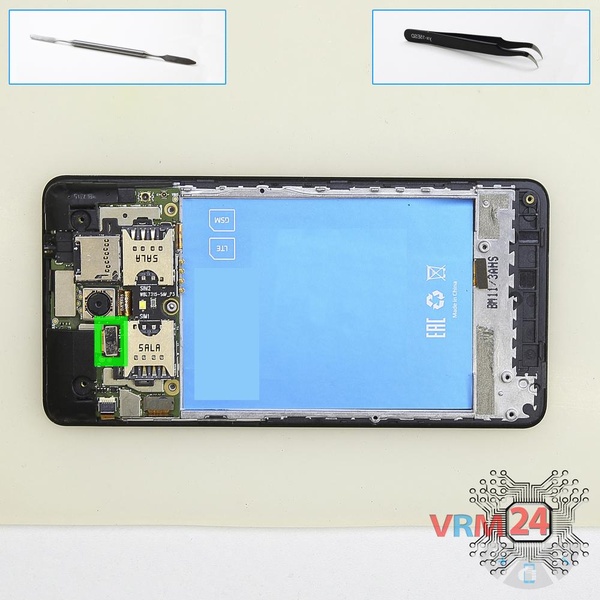

Шаг 8.

Отсоединяем коннектор блока слотов Сим и Флэш карт.

Как разобрать Highscreen Power Four, Шаг 9/1

Как разобрать Highscreen Power Four, Шаг 9/2

Как разобрать Highscreen Power Four, Шаг 9/3

Как разобрать Highscreen Power Four, Шаг 9/4

Как разобрать Highscreen Power Four, Шаг 9/1

Как разобрать Highscreen Power Four, Шаг 9/2

Как разобрать Highscreen Power Four, Шаг 9/3

Как разобрать Highscreen Power Four, Шаг 9/4

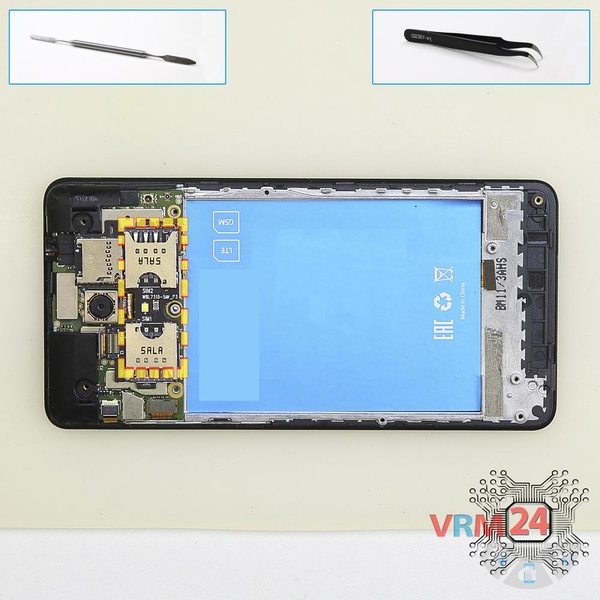

Шаг 9.

Снимаем блок слотов Сим и Флэш карт.

Как разобрать Highscreen Power Four, Шаг 10/1

Как разобрать Highscreen Power Four, Шаг 10/2

Как разобрать Highscreen Power Four, Шаг 10/3

Как разобрать Highscreen Power Four, Шаг 10/1

Как разобрать Highscreen Power Four, Шаг 10/2

Как разобрать Highscreen Power Four, Шаг 10/3

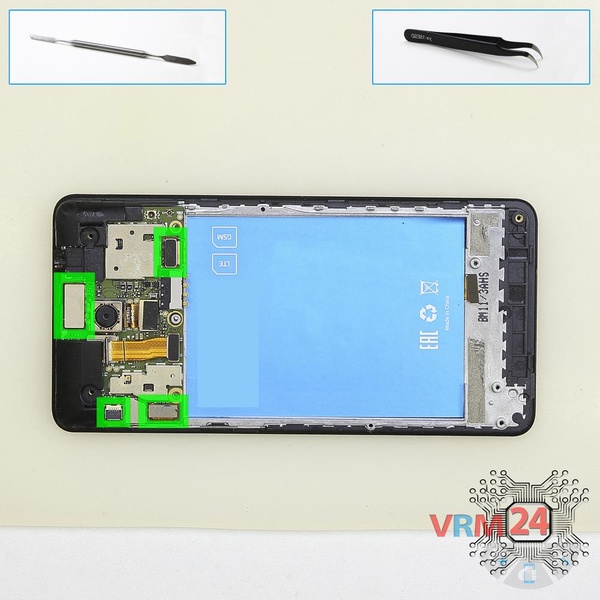

Шаг 10.

Отключаем коннекторы на основной печатной плате.

Как разобрать Highscreen Power Four, Шаг 11/1

Как разобрать Highscreen Power Four, Шаг 11/2

Как разобрать Highscreen Power Four, Шаг 11/3

Как разобрать Highscreen Power Four, Шаг 11/1

Как разобрать Highscreen Power Four, Шаг 11/2

Как разобрать Highscreen Power Four, Шаг 11/3

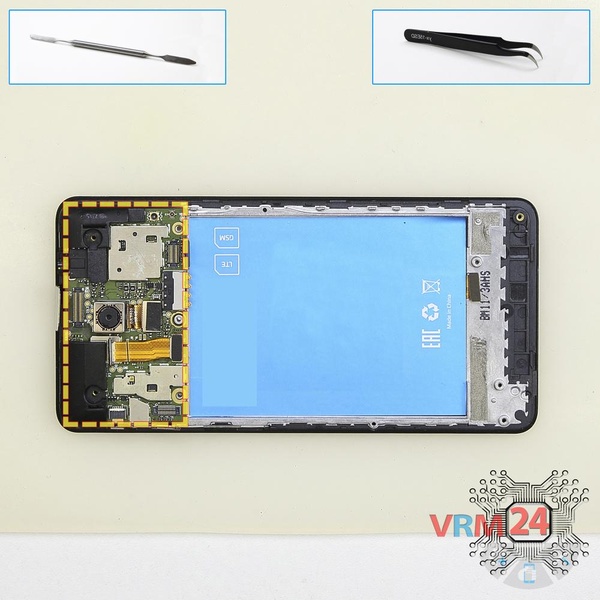

Шаг 11.

Вынимаем основную печатную плату.

Как разобрать Highscreen Power Four, Шаг 12/1

Как разобрать Highscreen Power Four, Шаг 12/2

Как разобрать Highscreen Power Four, Шаг 12/3

Как разобрать Highscreen Power Four, Шаг 12/1

Как разобрать Highscreen Power Four, Шаг 12/2

Как разобрать Highscreen Power Four, Шаг 12/3

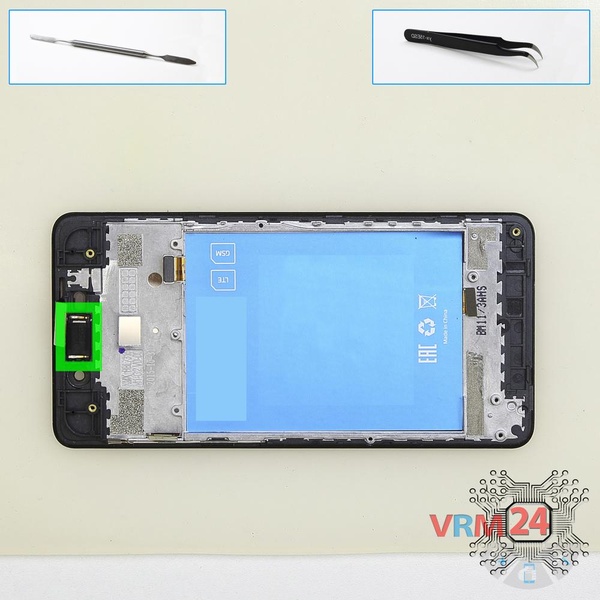

Шаг 12.

Отсоединяем верхний динамик.

Как разобрать Highscreen Power Four, Шаг 13/1

Как разобрать Highscreen Power Four, Шаг 13/2

Как разобрать Highscreen Power Four, Шаг 13/3

Как разобрать Highscreen Power Four, Шаг 13/1

Как разобрать Highscreen Power Four, Шаг 13/2

Как разобрать Highscreen Power Four, Шаг 13/3

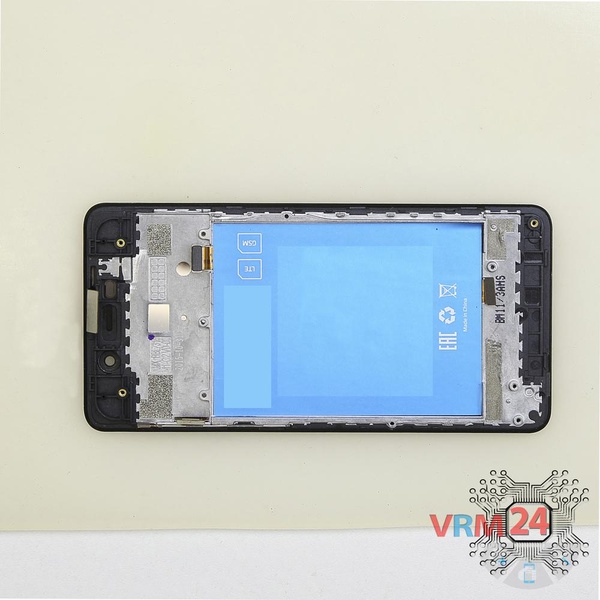

Шаг 13.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Highscreen Power Four от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Highscreen #Highscreen Power Four

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Highscreen Power Four — Хайскрин Повер Фор, выпущенных для рынков разных стран.
