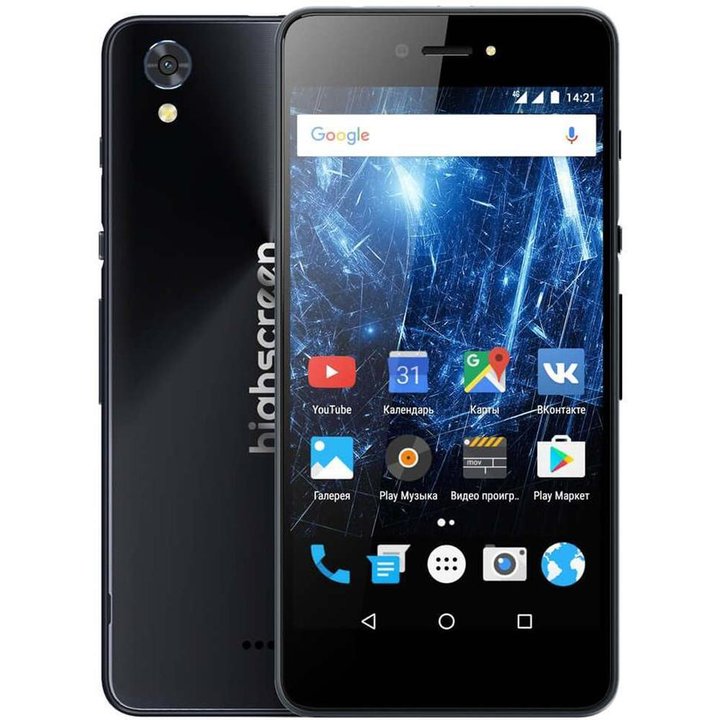

Highscreen Razar Pro
Highscreen Razar Pro
Сложность разборки:
Легко
Время разборки:
10 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Highscreen Razar Pro (Хайскрин Разар Про) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Highscreen Razar Pro, Шаг 1/1 Как разобрать Highscreen Razar Pro, Шаг 1/2

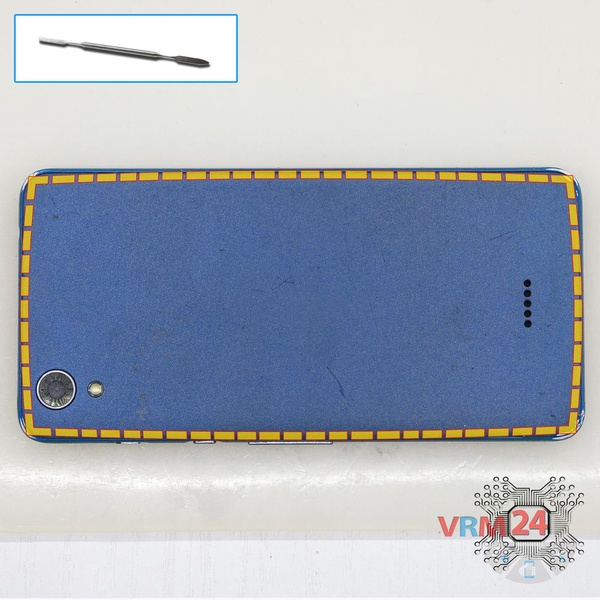

Шаг 1.

Открываем заднюю крышку.

Как разобрать Highscreen Razar Pro, Шаг 2/1 Как разобрать Highscreen Razar Pro, Шаг 2/2

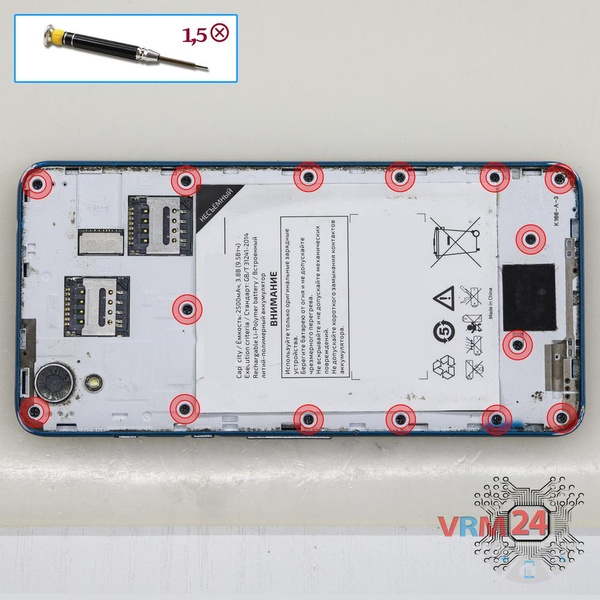

Шаг 2.

При помощи отвертки (крестовая 1,5 мм) откручиваем 15 болтов по периметру телефона.

Как разобрать Highscreen Razar Pro, Шаг 3/1 Как разобрать Highscreen Razar Pro, Шаг 3/2

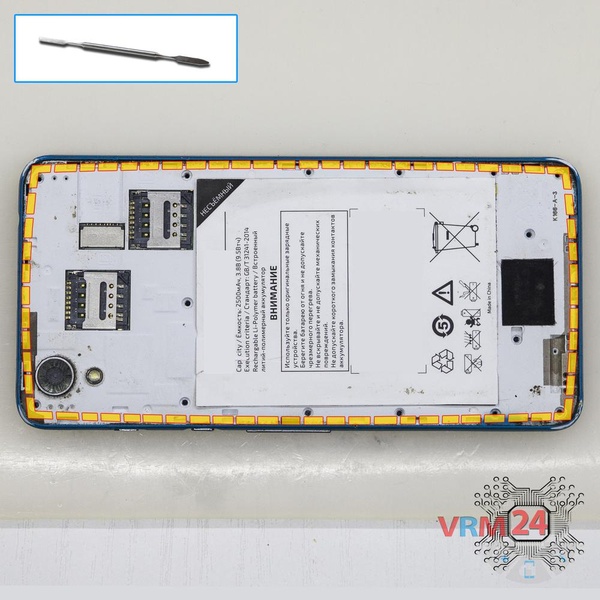

Шаг 3.

Отсоединяем среднюю рамку.

Как разобрать Highscreen Razar Pro, Шаг 4/1 Как разобрать Highscreen Razar Pro, Шаг 4/2 Как разобрать Highscreen Razar Pro, Шаг 4/3

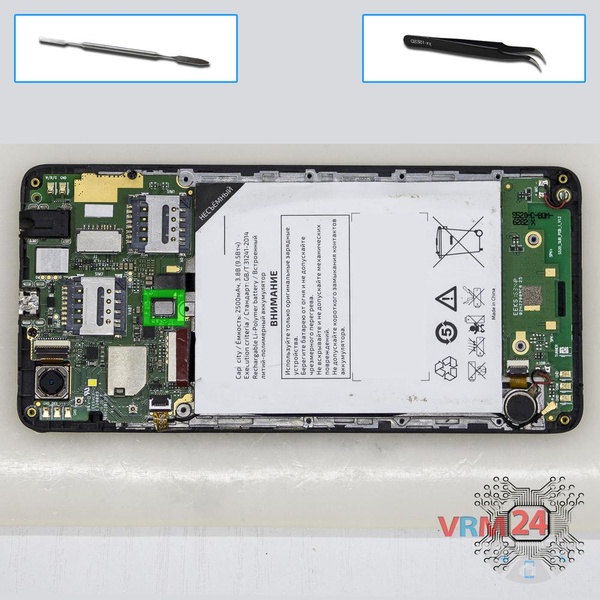

Шаг 4.

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Highscreen Razar Pro, Шаг 5/1 Как разобрать Highscreen Razar Pro, Шаг 5/2

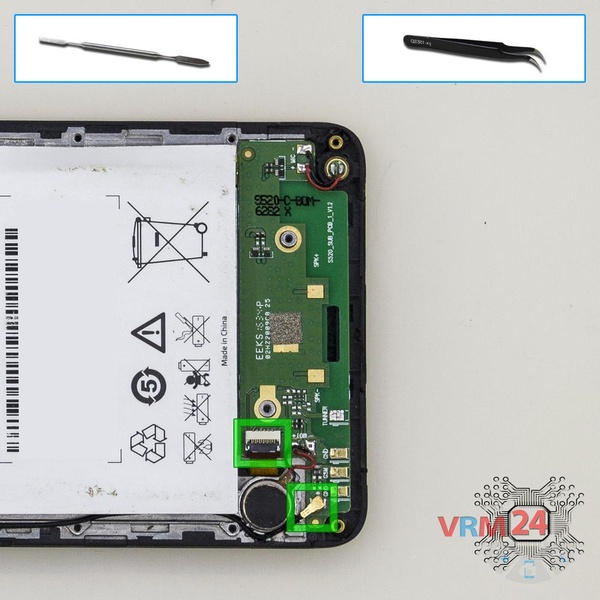

Шаг 5.

Отсоединяем коннекторы на нижней печатной плате.

Как разобрать Highscreen Razar Pro, Шаг 6/1 Как разобрать Highscreen Razar Pro, Шаг 6/2

Шаг 6.

Снимаем нижнюю печатную плату.

Как разобрать Highscreen Razar Pro, Шаг 7/1 Как разобрать Highscreen Razar Pro, Шаг 7/2

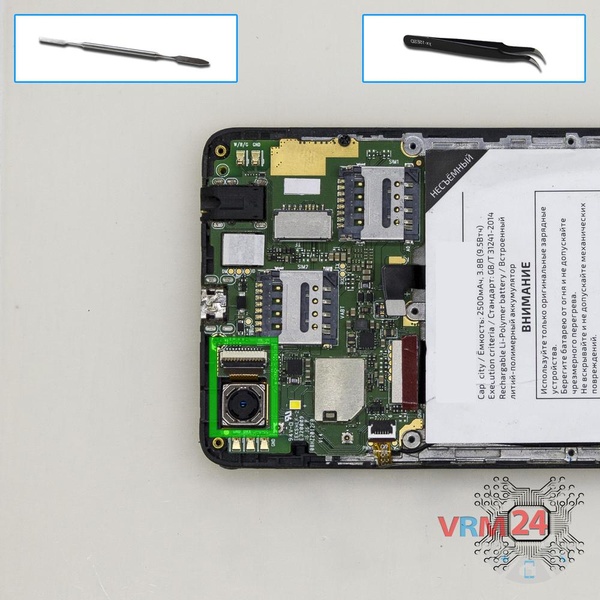

Шаг 7.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Highscreen Razar Pro, Шаг 8/1 Как разобрать Highscreen Razar Pro, Шаг 8/2

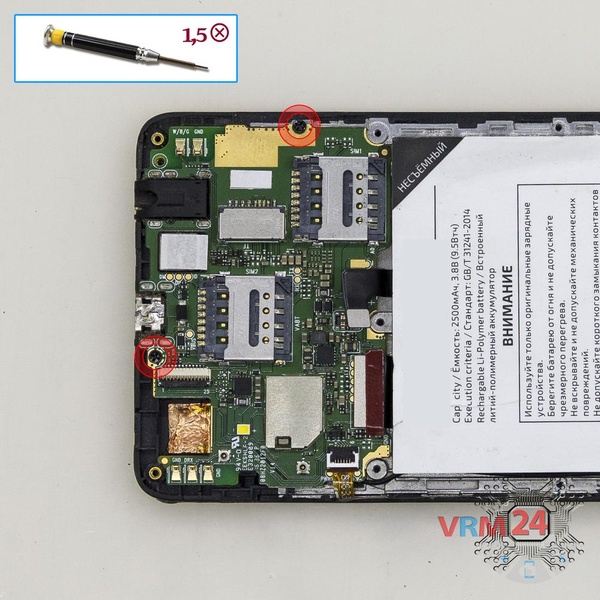

Шаг 8.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на основной плате.

Как разобрать Highscreen Razar Pro, Шаг 9/1 Как разобрать Highscreen Razar Pro, Шаг 9/2 Как разобрать Highscreen Razar Pro, Шаг 9/3

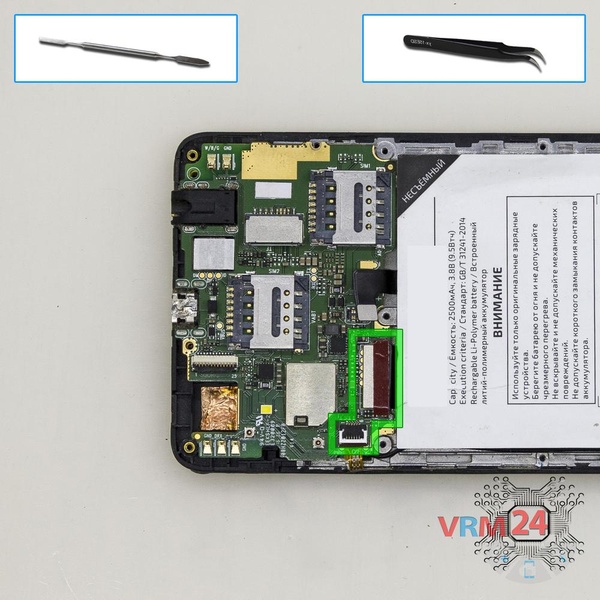

Шаг 9.

Отсоединяем коннекторы на печатной плате.

Как разобрать Highscreen Razar Pro, Шаг 10/1 Как разобрать Highscreen Razar Pro, Шаг 10/2

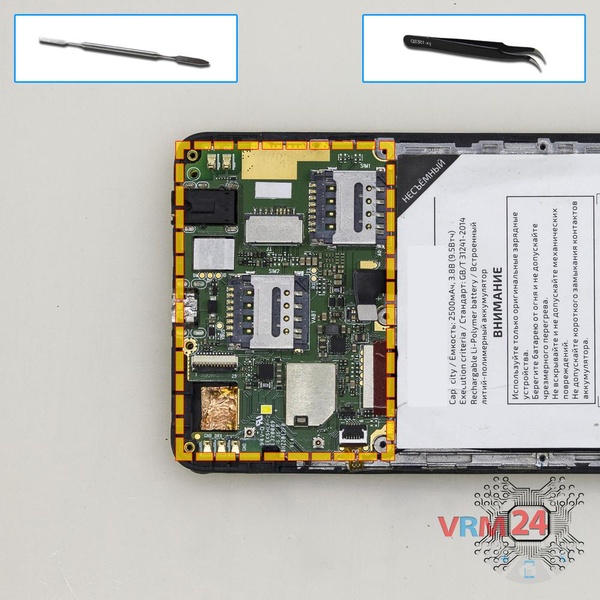

Шаг 10.

Снимаем печатную плату.

Как разобрать Highscreen Razar Pro, Шаг 11/1 Как разобрать Highscreen Razar Pro, Шаг 11/2 Как разобрать Highscreen Razar Pro, Шаг 11/3

Шаг 11.

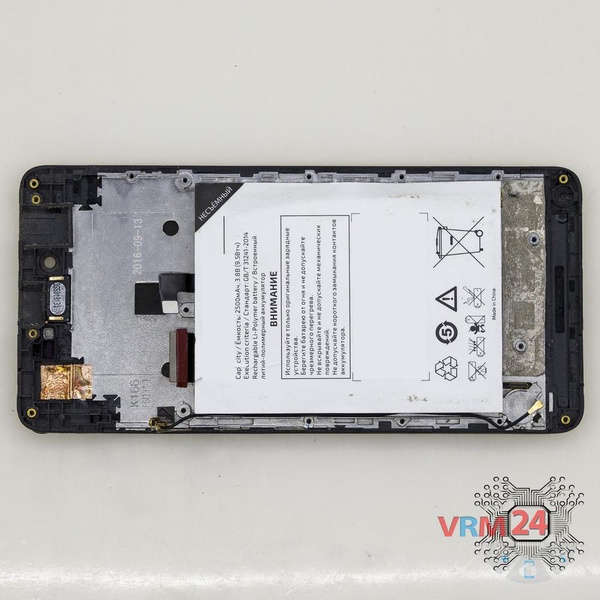

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Highscreen Razar Pro от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Highscreen #Highscreen Razar Pro
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 10 минут.
Наше руководство подходит для всех моделей Highscreen Razar Pro — Хайскрин Разар Про, выпущенных для рынков разных стран.
