Разборка/Ремонт мобильного девайса Honor 90 Lite (Хонор 90 Лайт) с описанием каждого шага и необходимого набора инструментов.

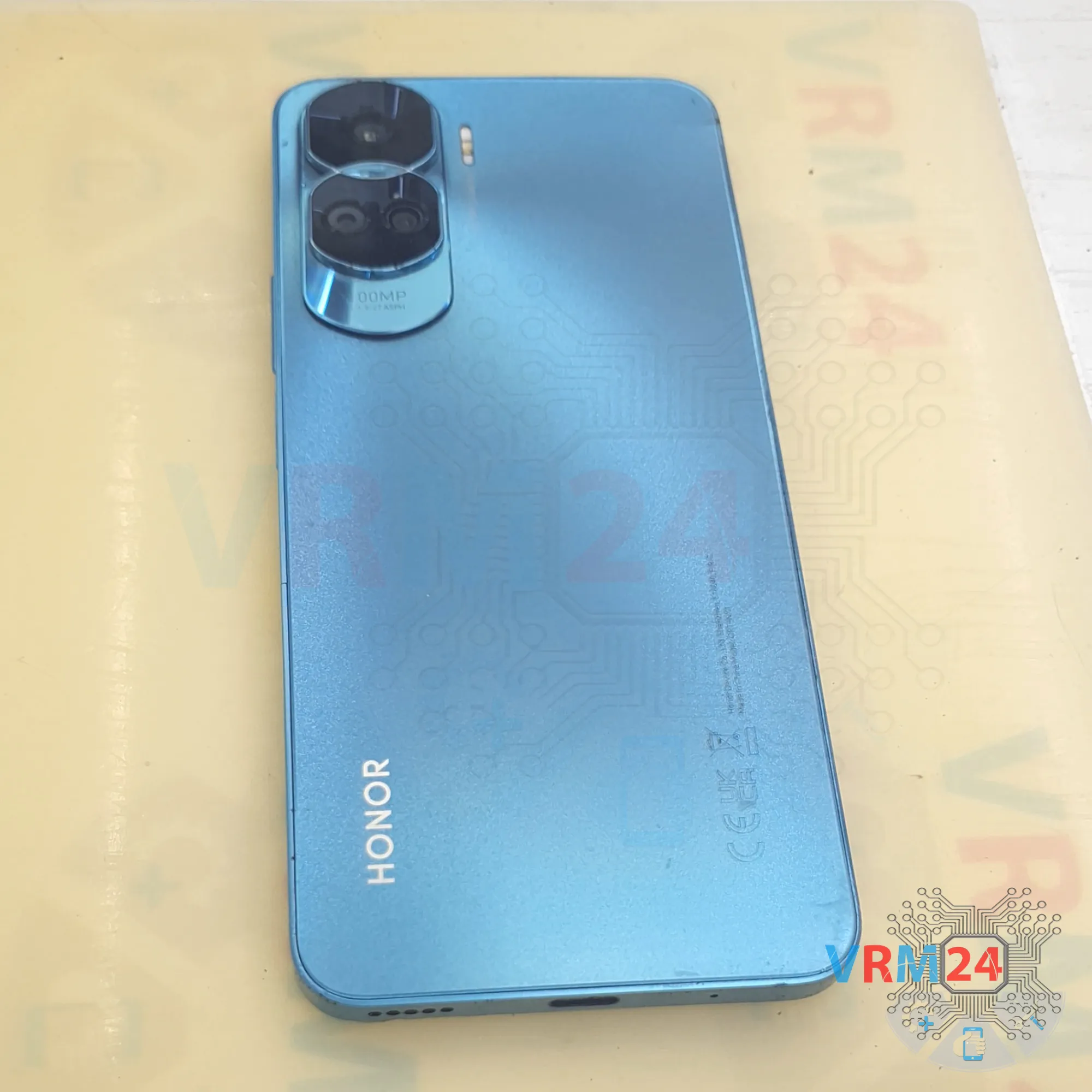

⚠️️Перед разборкой не забудьте выключить телефон.

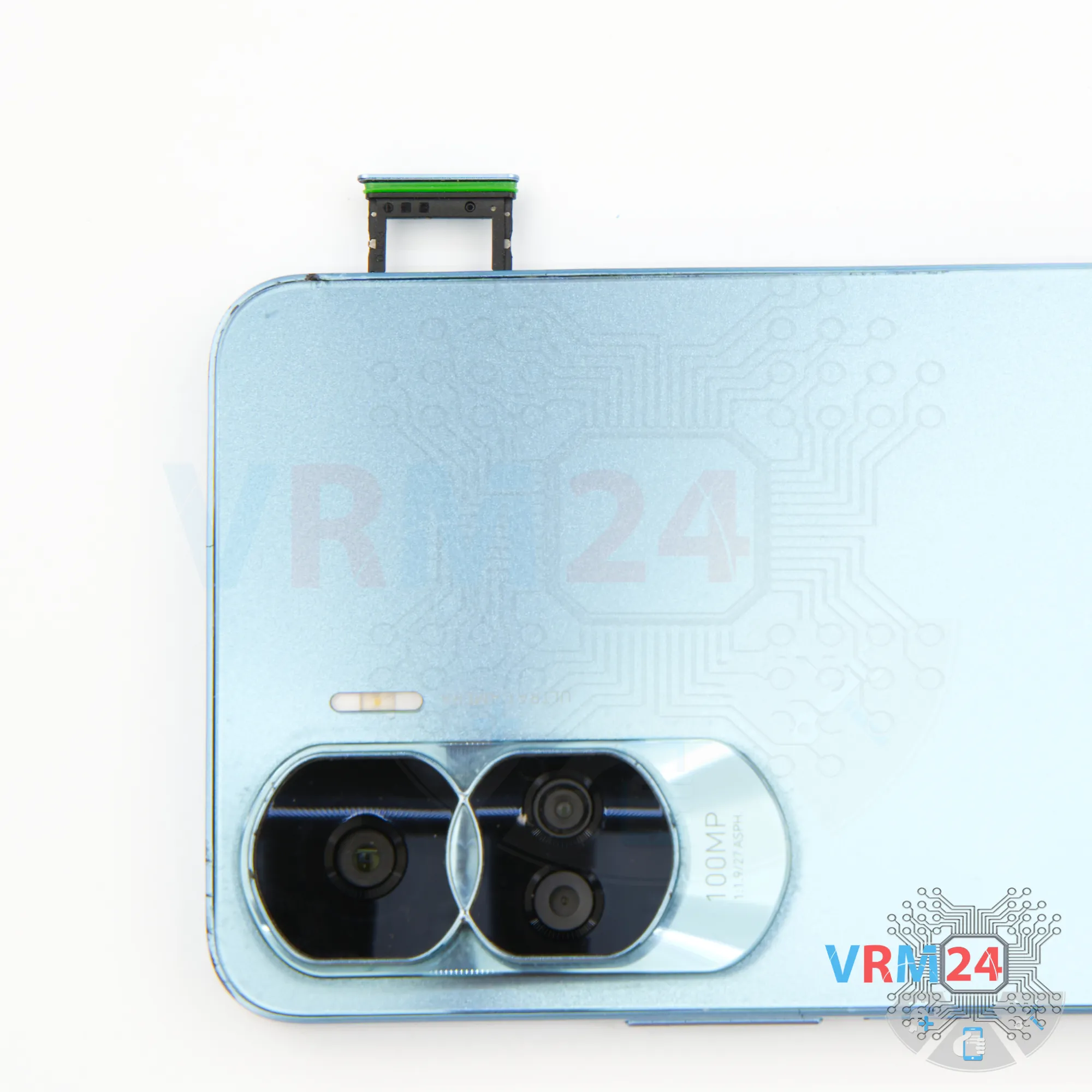

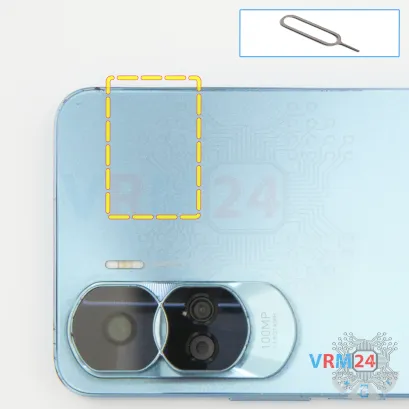

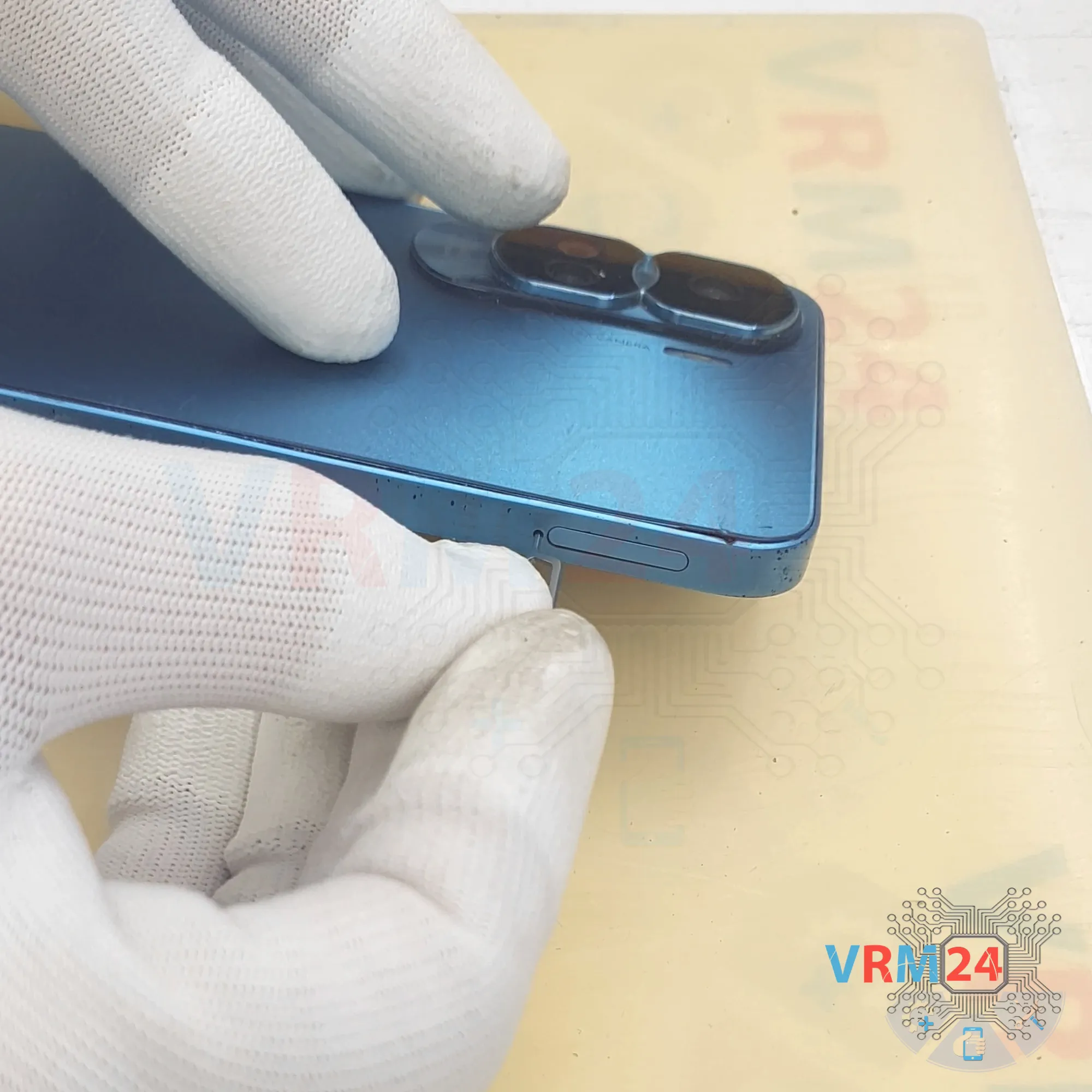

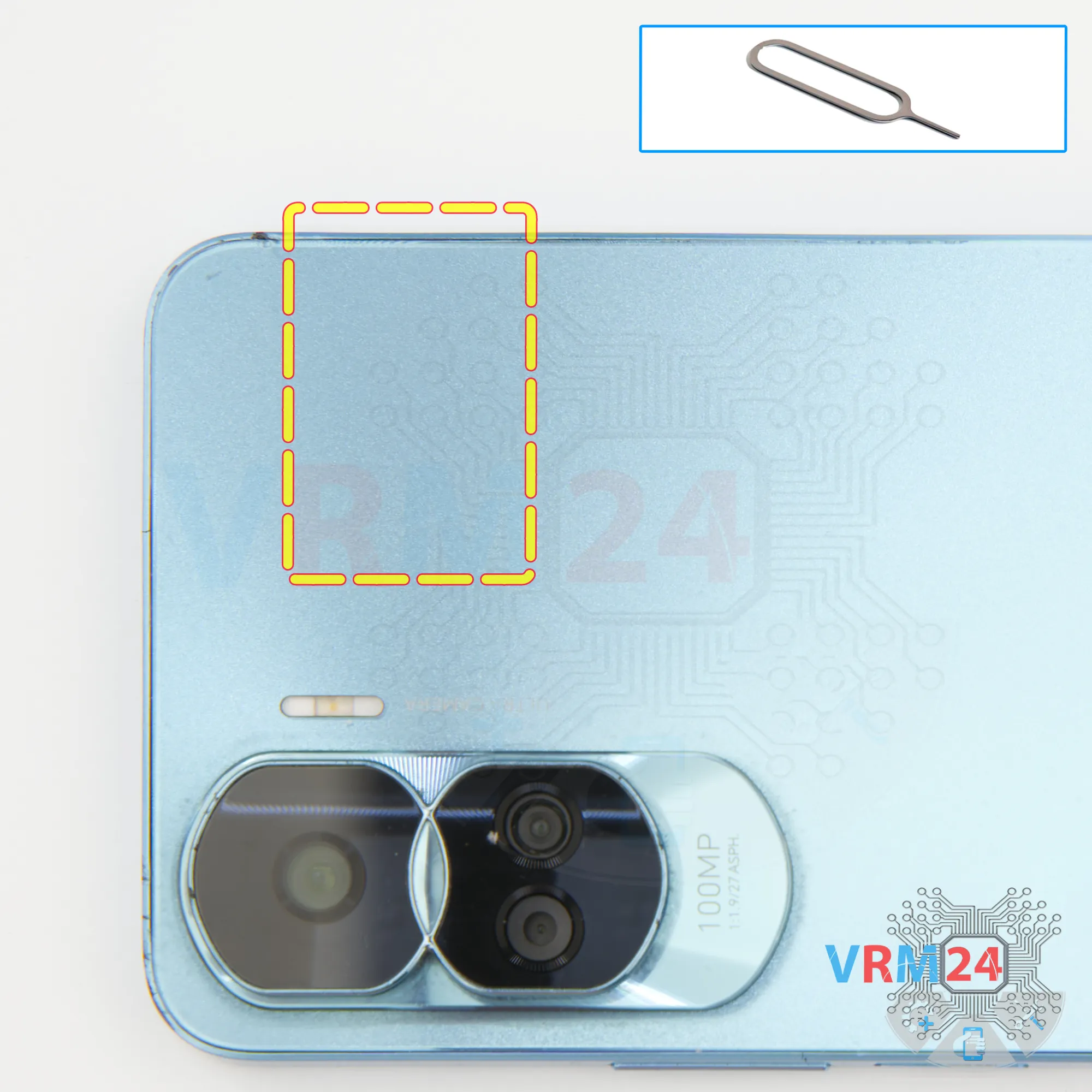

В начале нужно извлечь лоток SIM-карты.

Для этого используем инструмент для извлечения SIM-карт. Вставляем его в отверстие, аккуратно надавливаем, чтобы выдвинуть лоток.

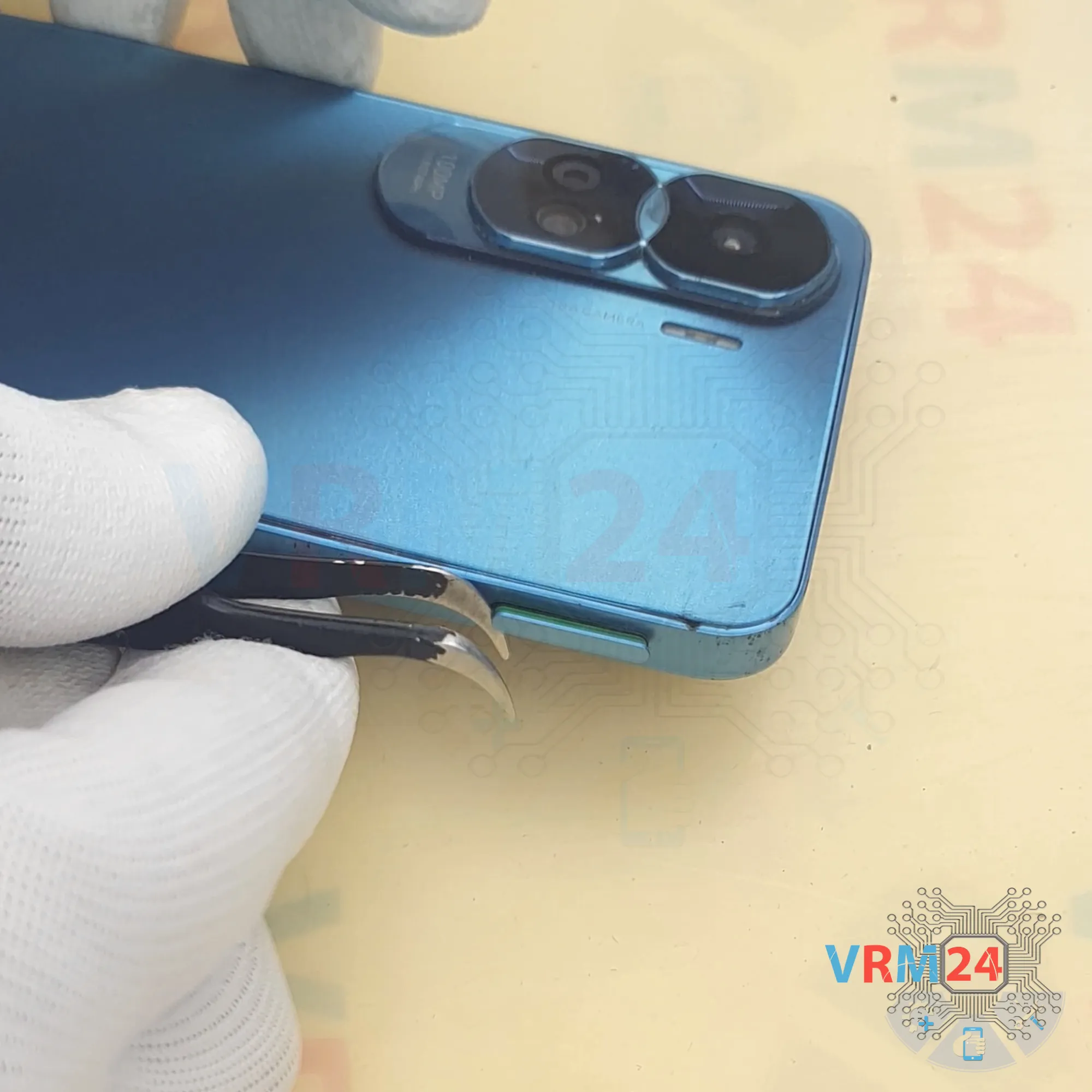

Если лоток застревает, можно воспользоваться пинцетом, чтобы помочь вытянуть его.

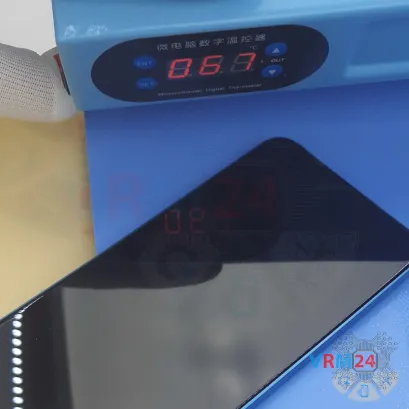

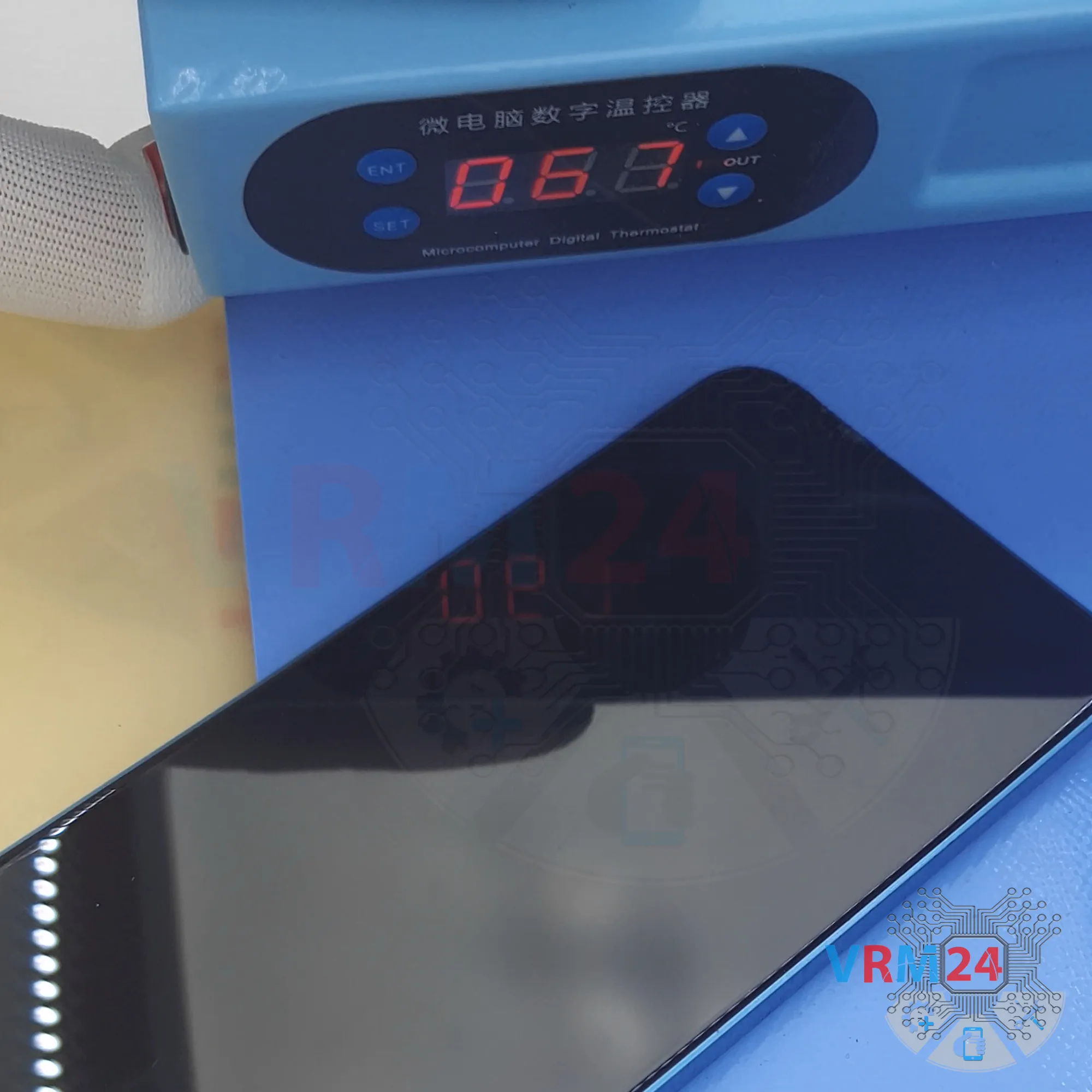

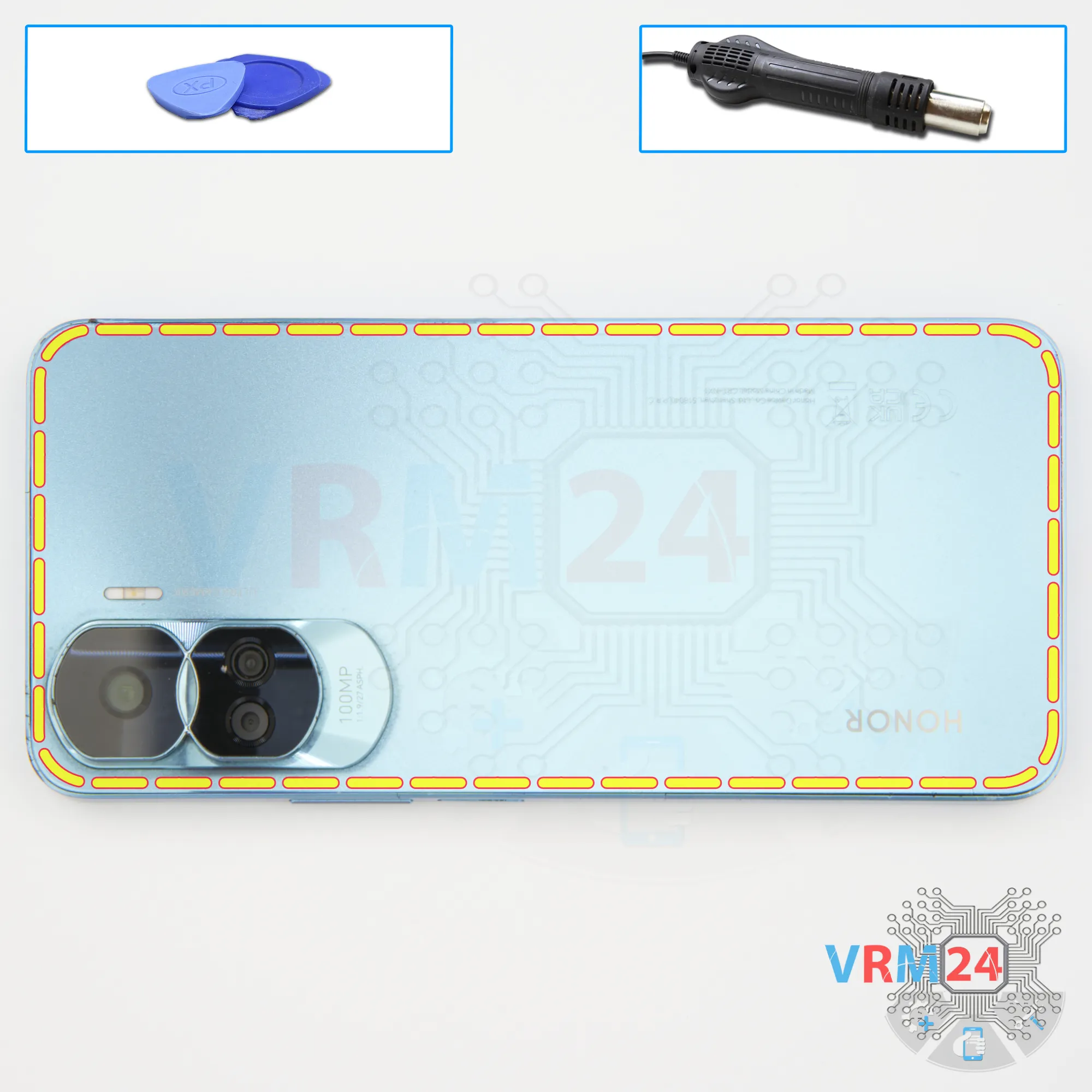

Затем нужно нагреть заднюю крышку до примерно 70 градусов Цельсия.

Мы используем нагревательный коврик, но также подойдет фен.

И через 5–7 минут нагрева можно переходить к отсоединению задней крышки.

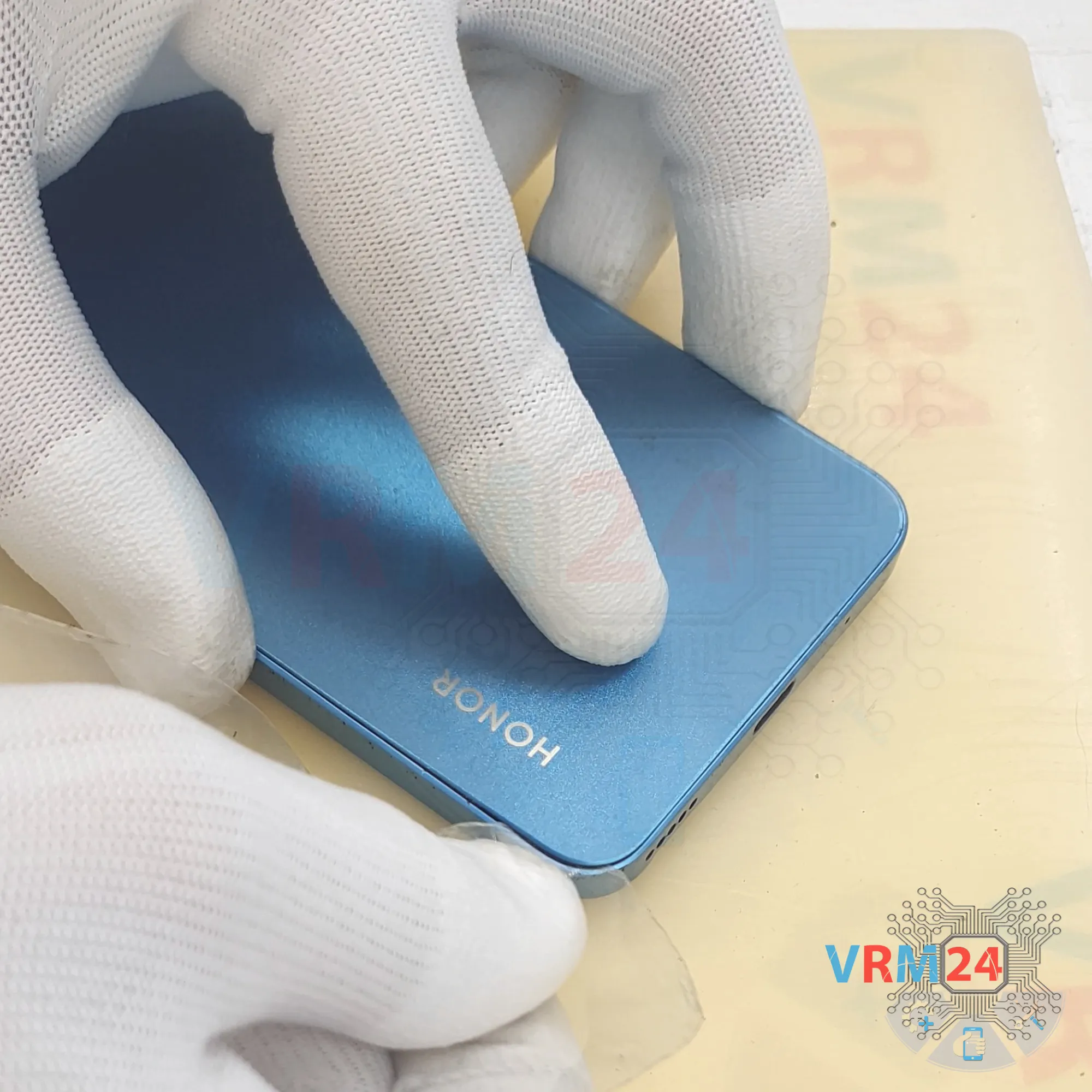

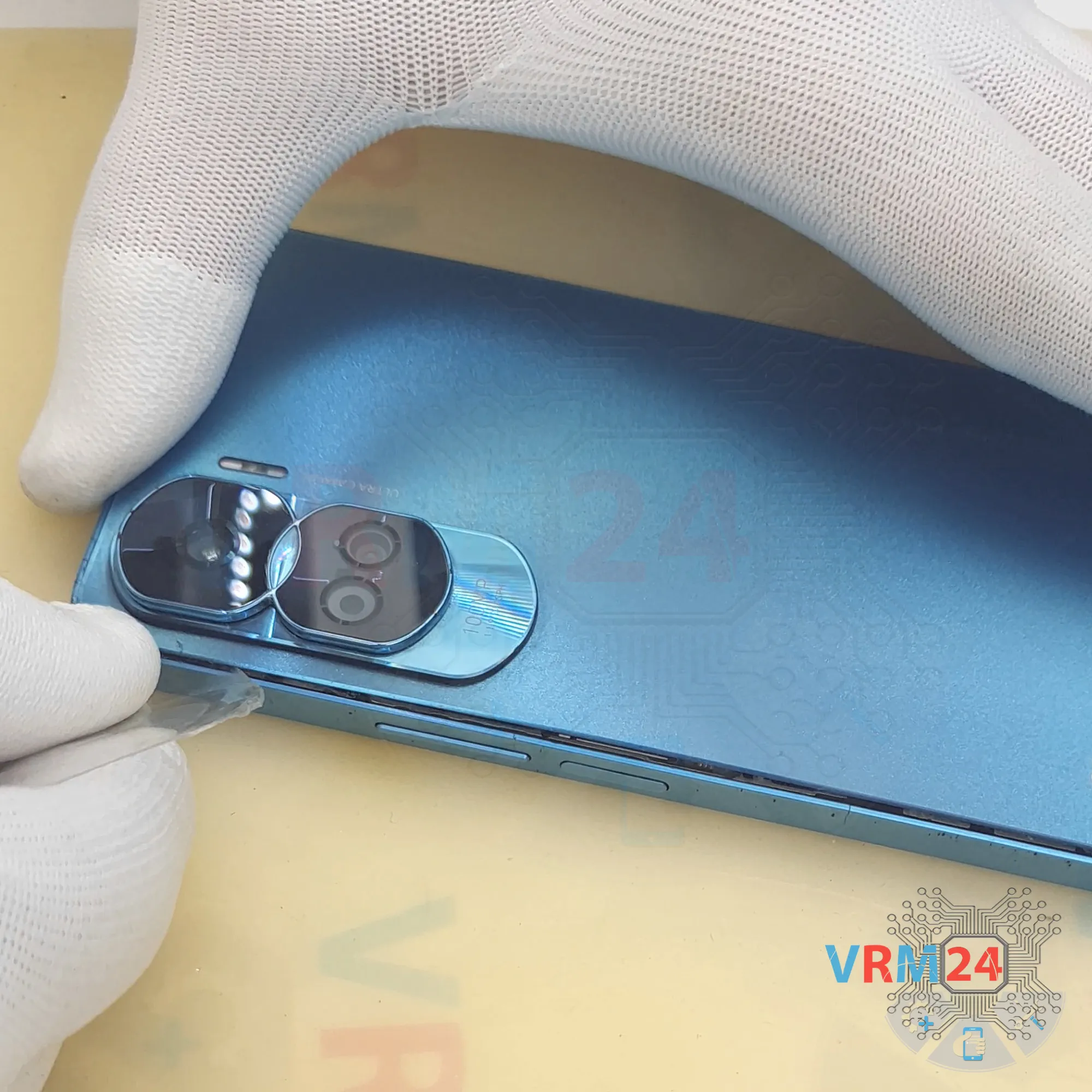

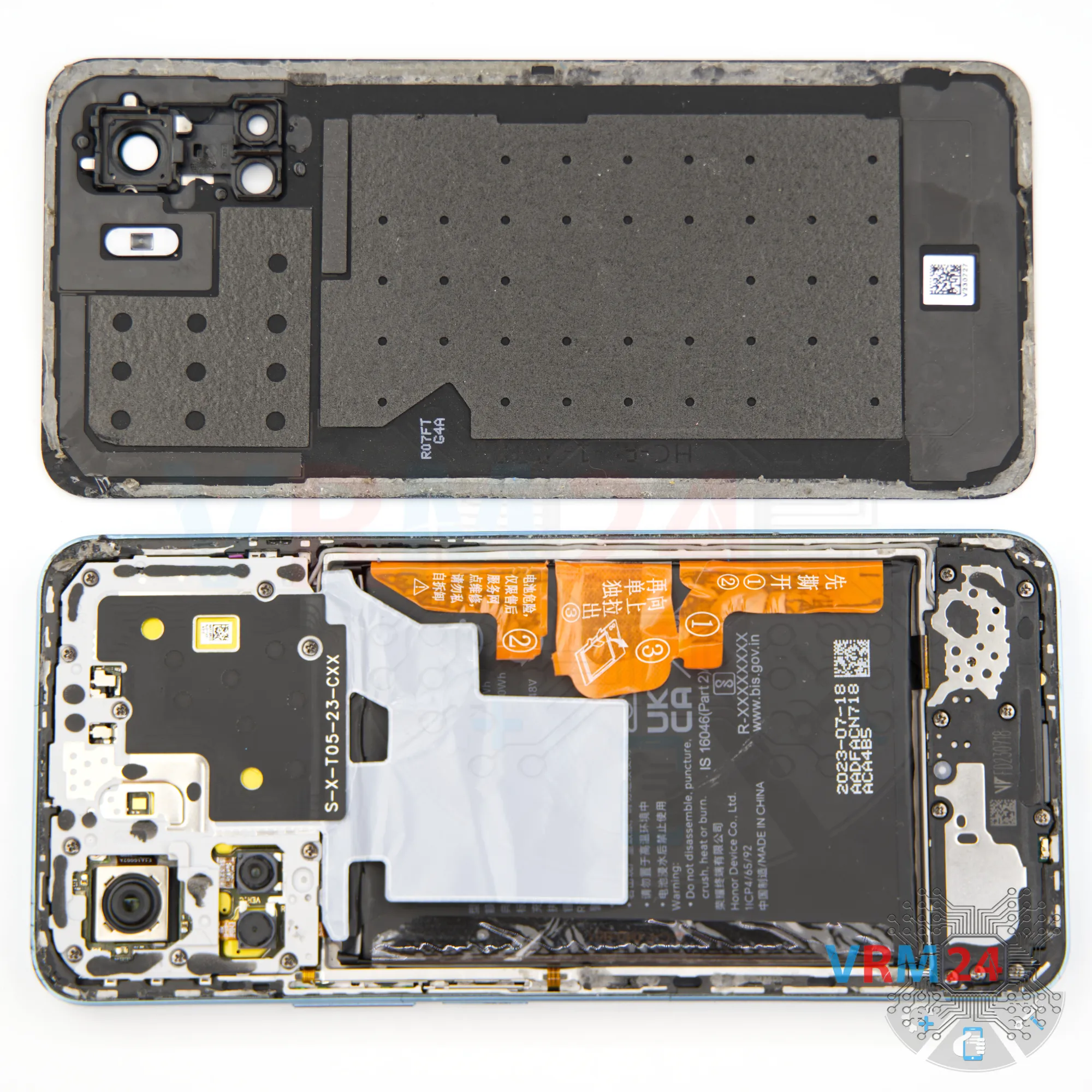

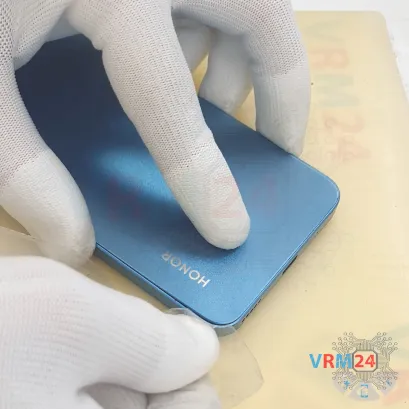

Чтобы отделить заднюю крышку, используем тонкую пластиковую пленку. Вставляем её в зазор между крышкой и средней крышкой, затем аккуратно проходим по краям, чтобы разрезать клей.

Будьте особенно осторожны в районе камер и боковых кнопок — там находятся шлейфы и линзы, которые можно повредить.

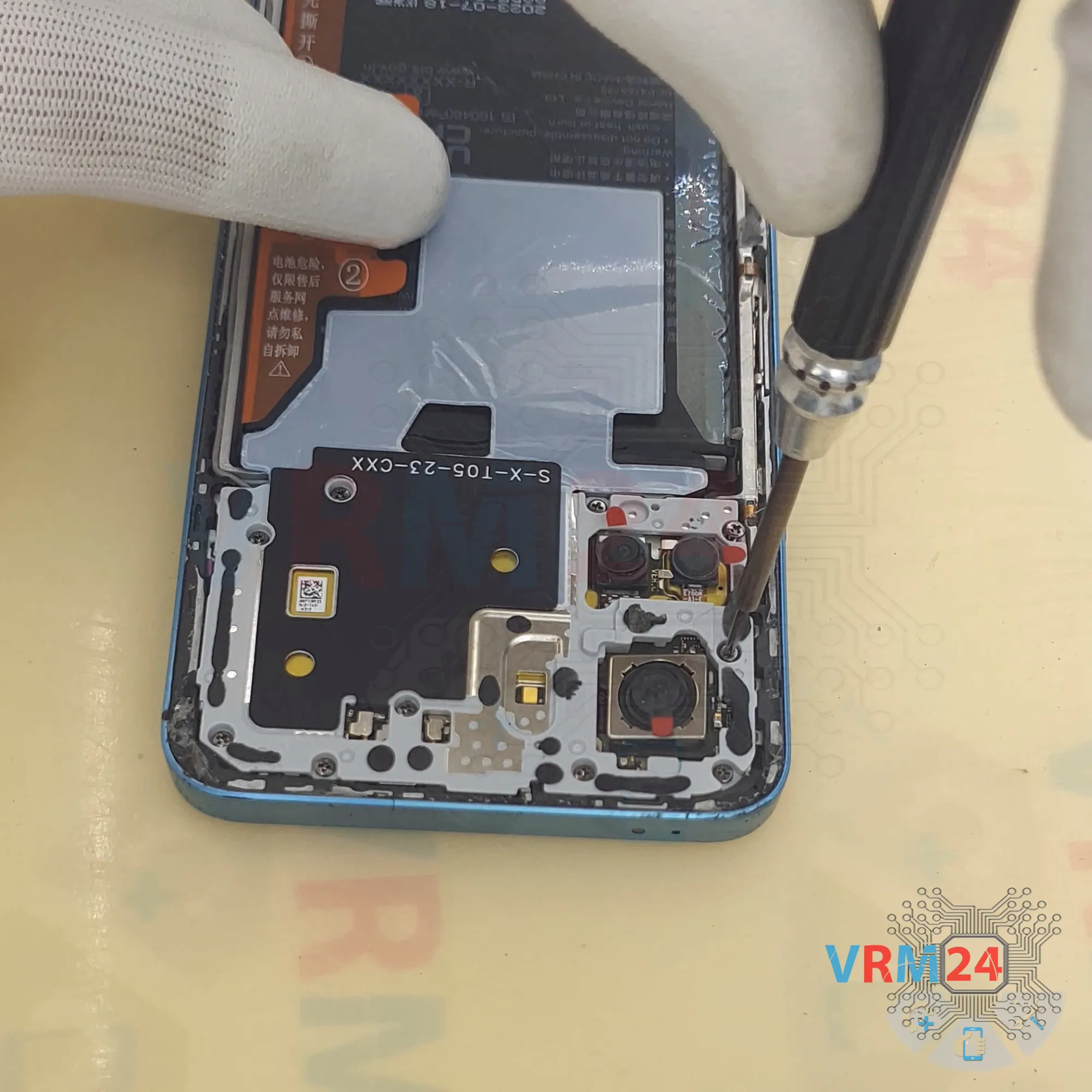

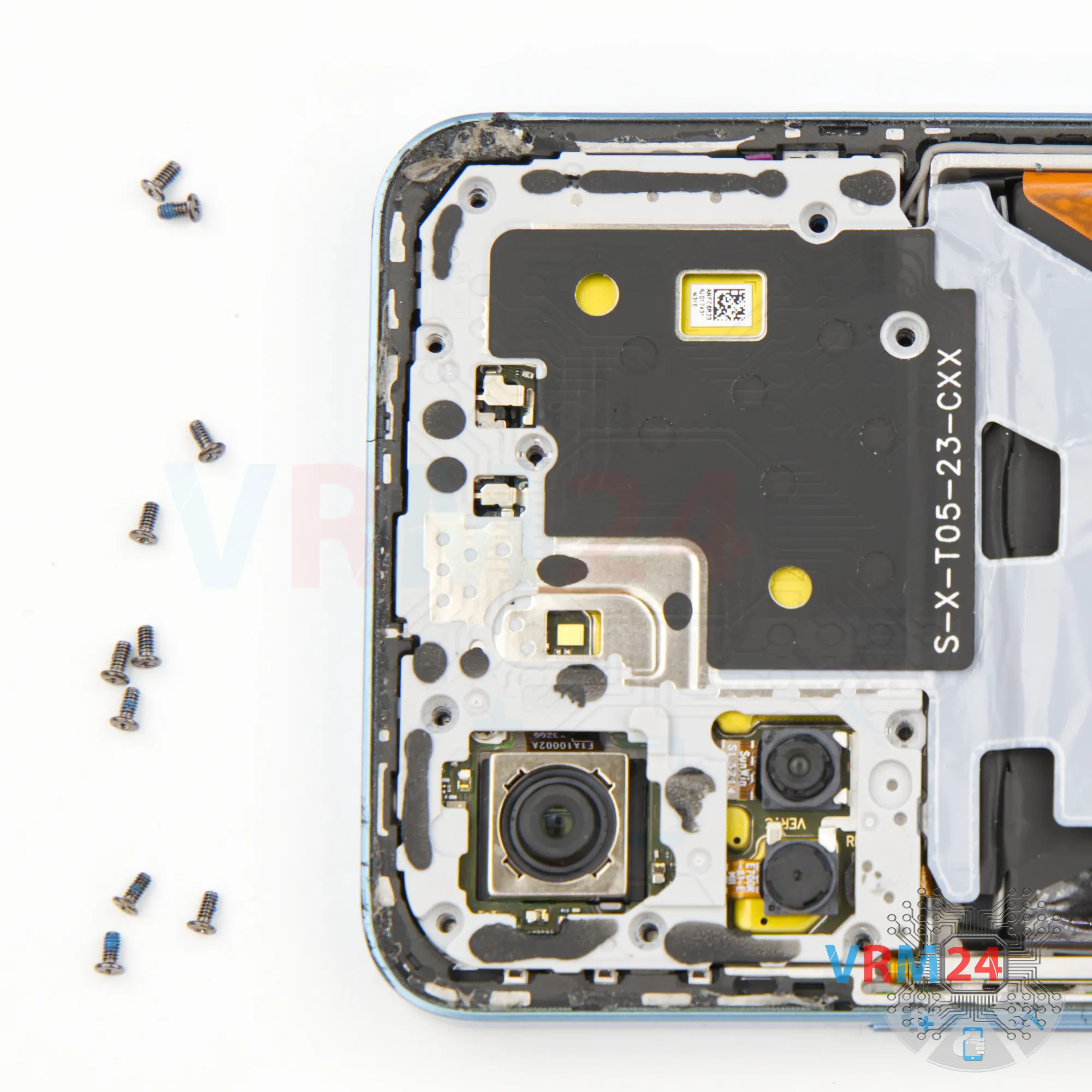

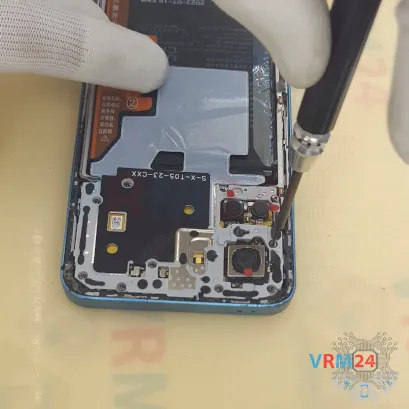

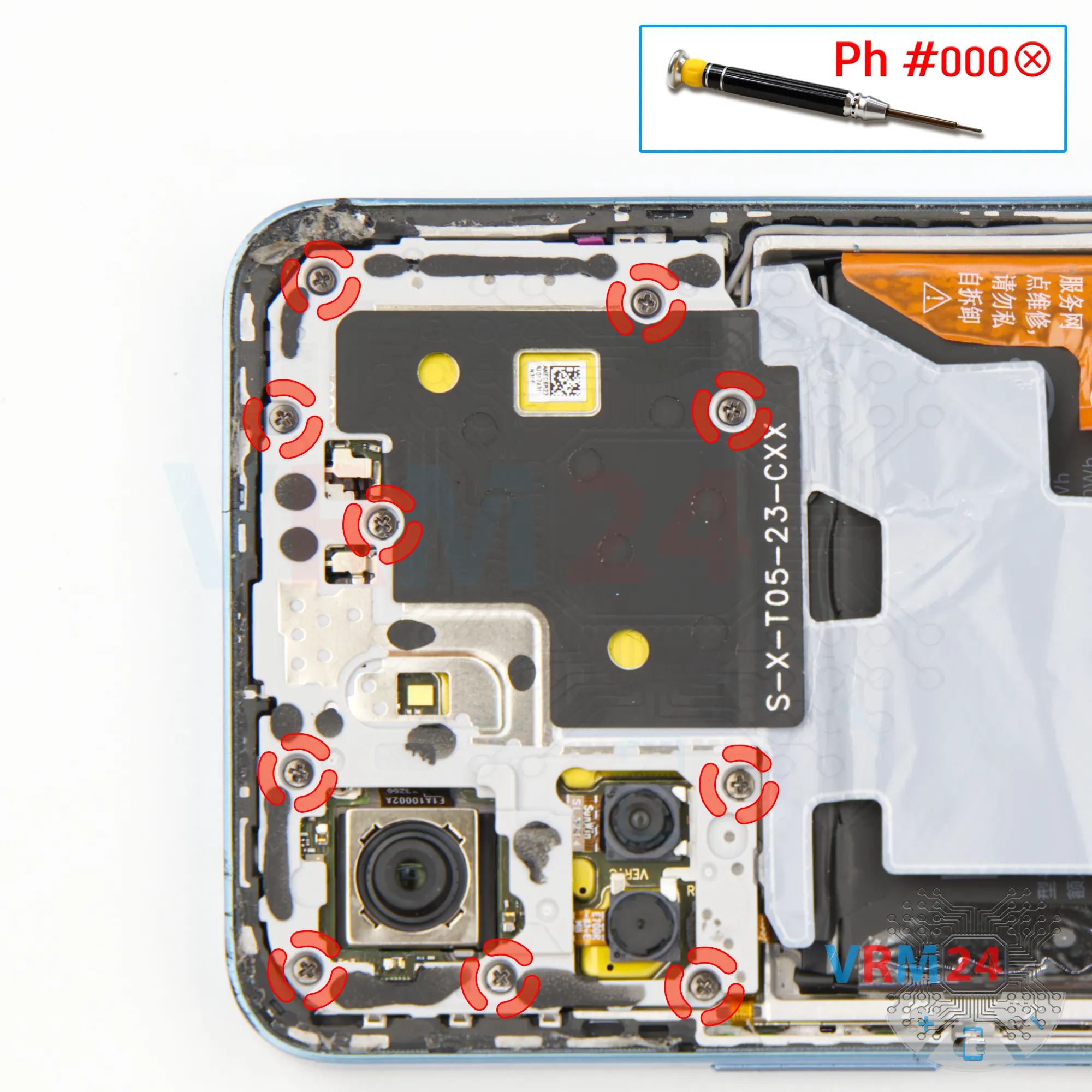

Теперь переходим к откручиванию винтов.

Используем крестовую отвертку 1.5 мм — это тип Phillips #000.

Если винты застревают, можно использовать намагничиватель или пинцет, чтобы их извлечь.

В новых моделях HONOR винты плохо магнитятся, поэтому пинцет очень выручает.

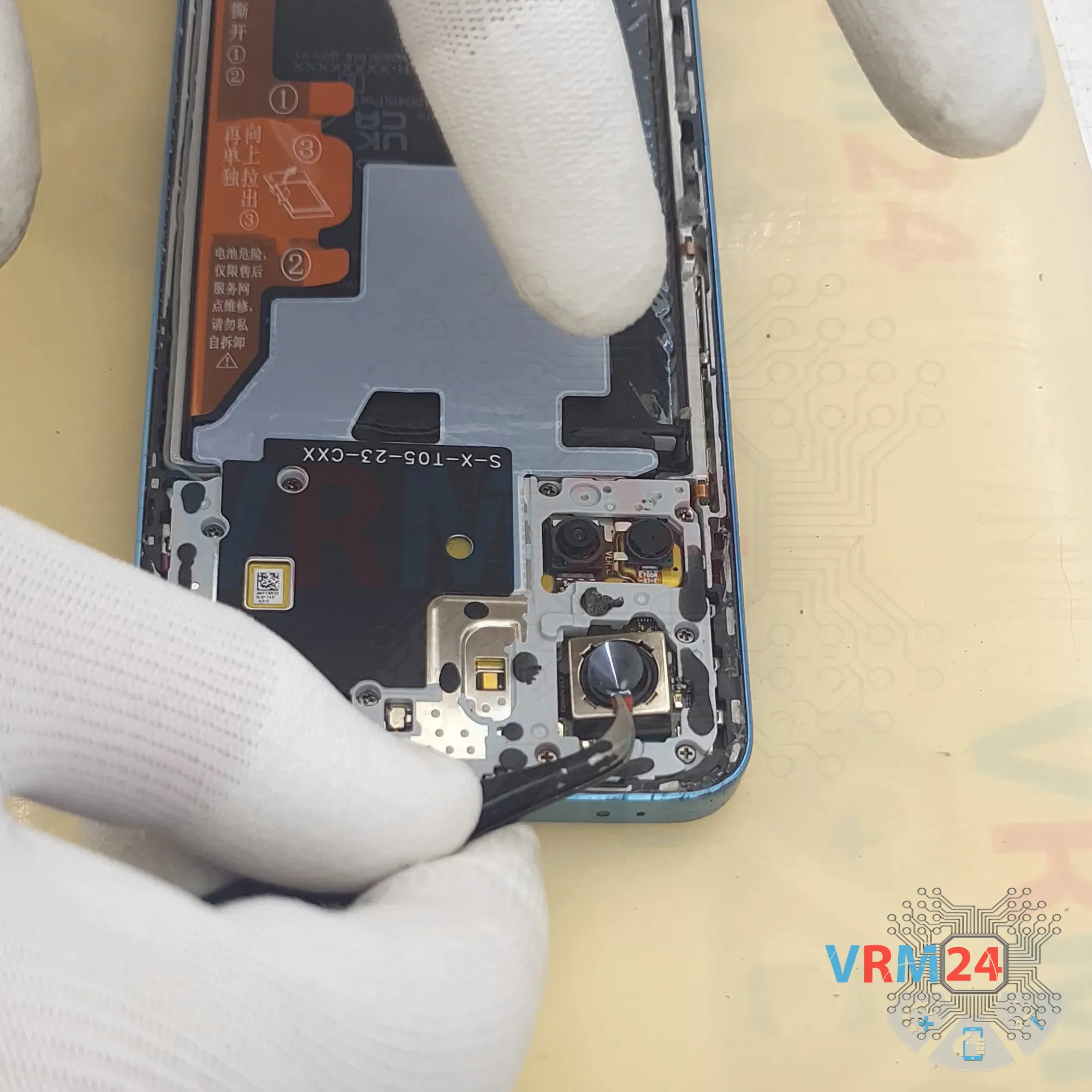

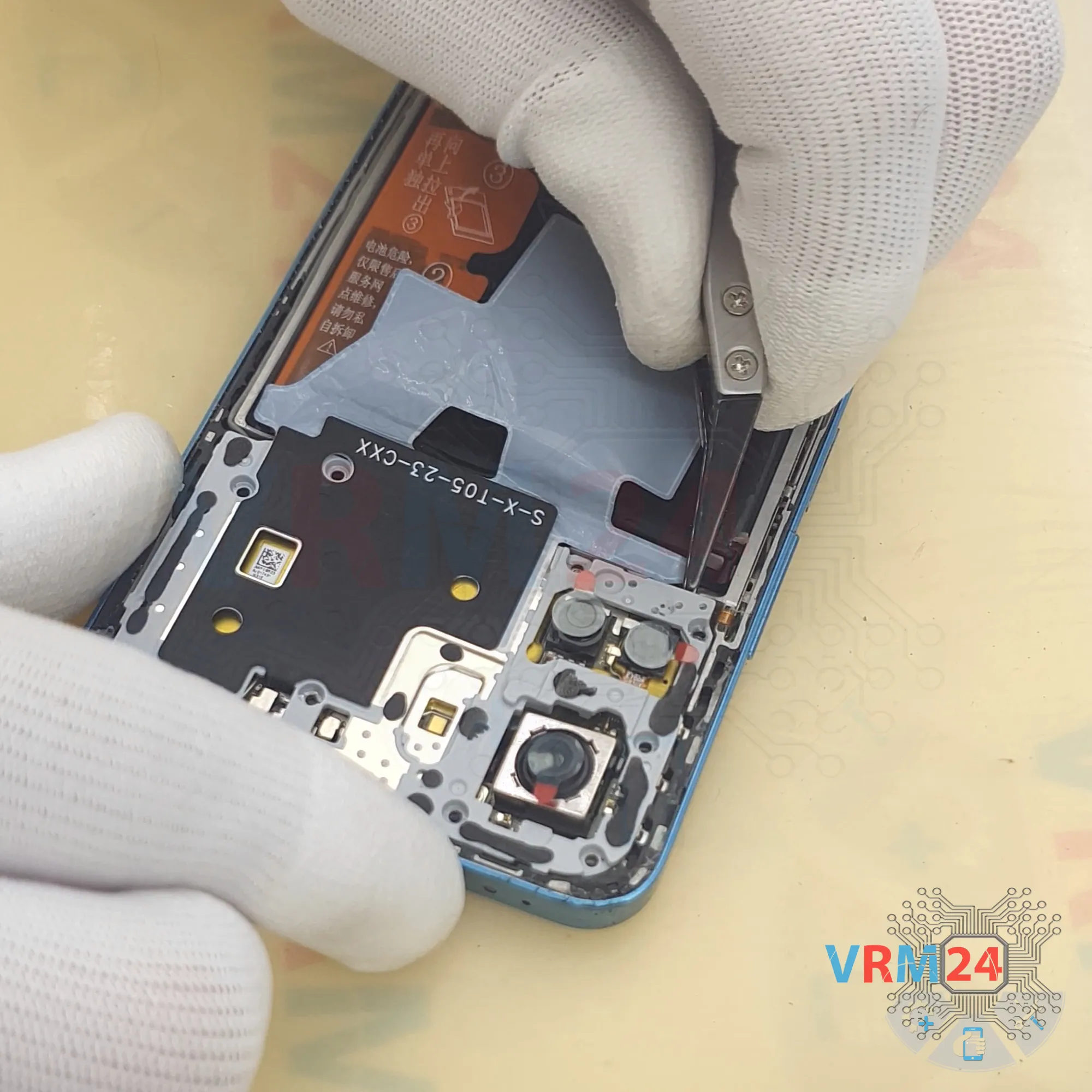

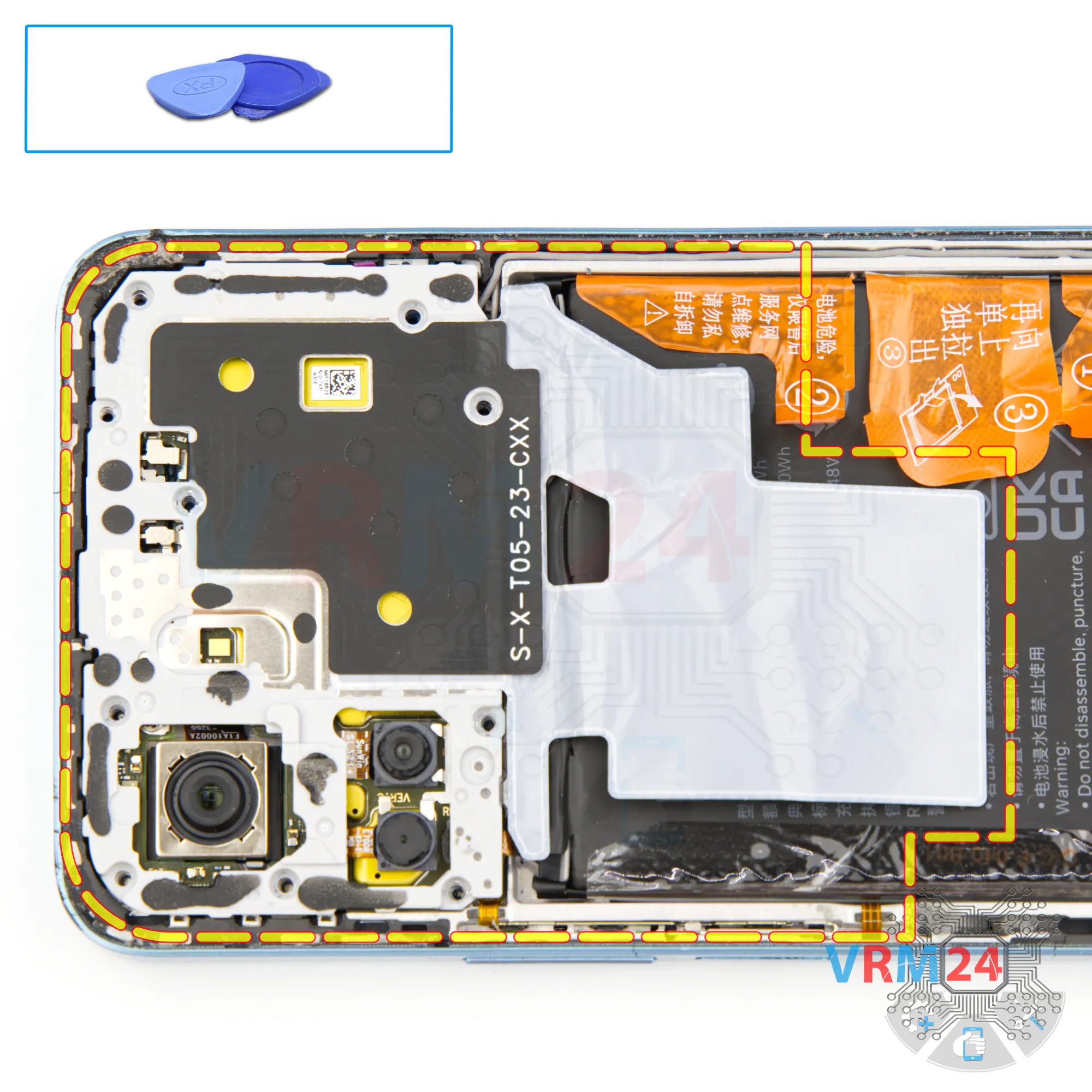

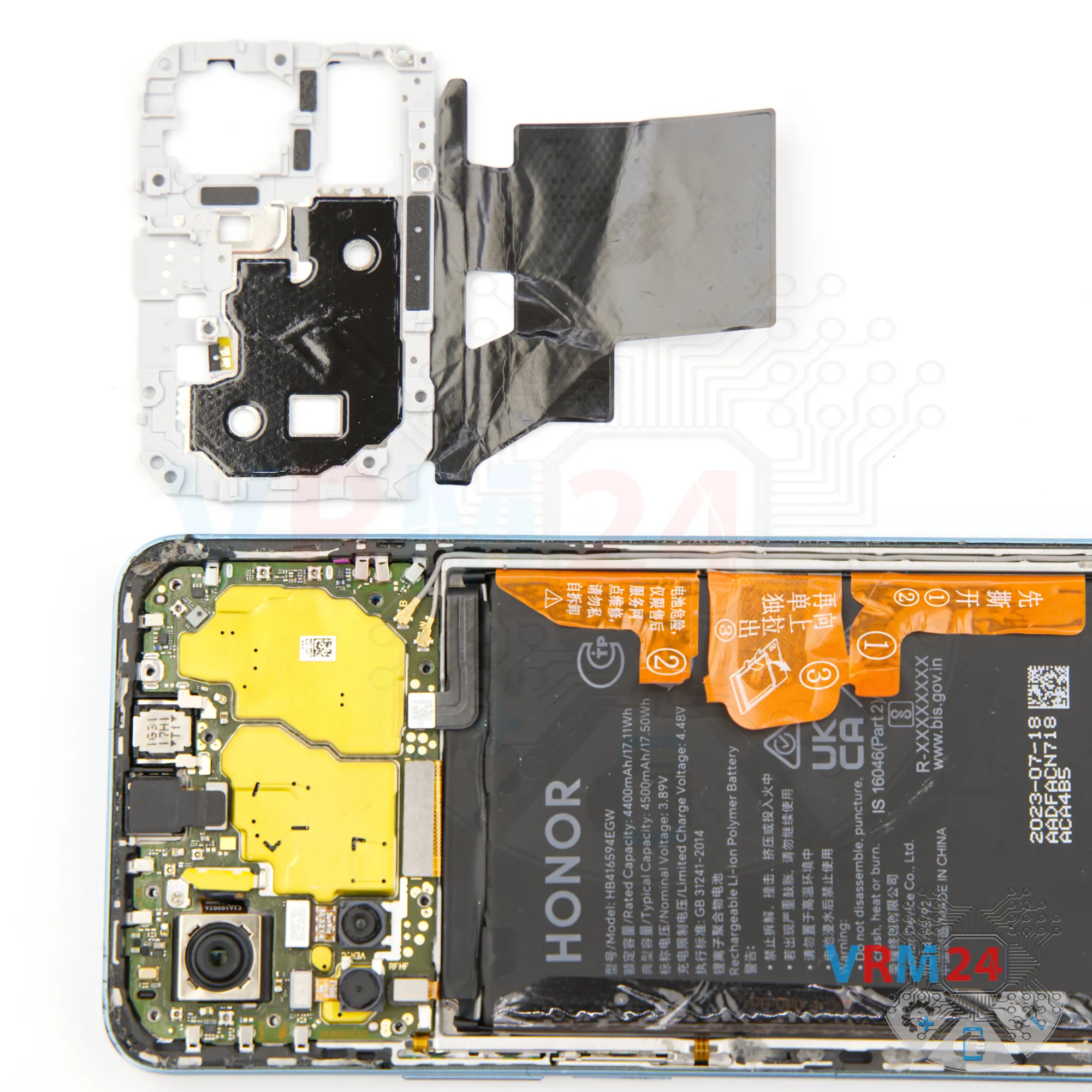

Затем снимаем верхнюю крышку.

Используем пластиковый (неметаллический) инструмент и аккуратно поддеваем крышку в нужном месте, чтобы освободить защелки.

Не нужно торопиться — нужно только найти правильное место, чтобы поднять крышку.

На крышке расположены контактные площадки.

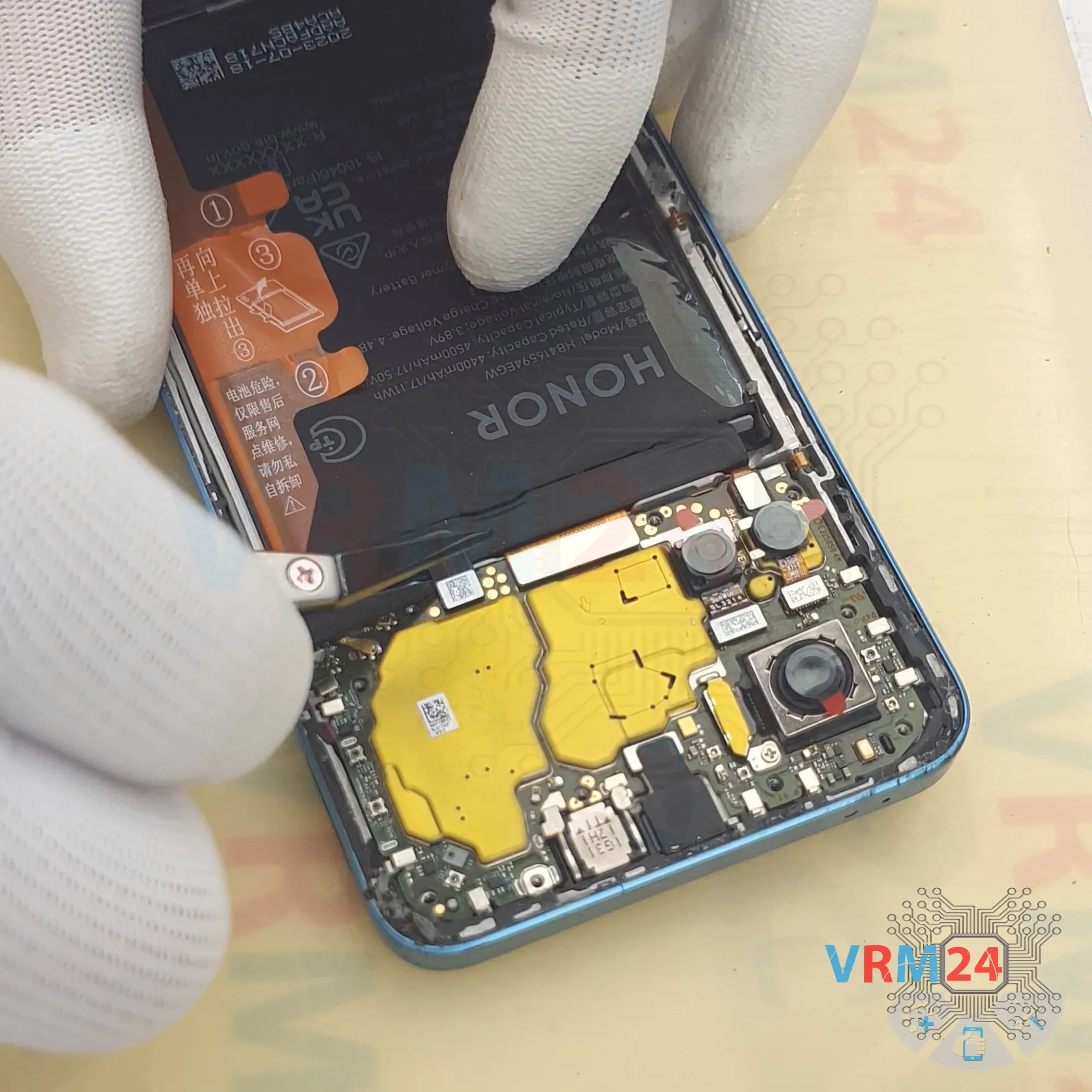

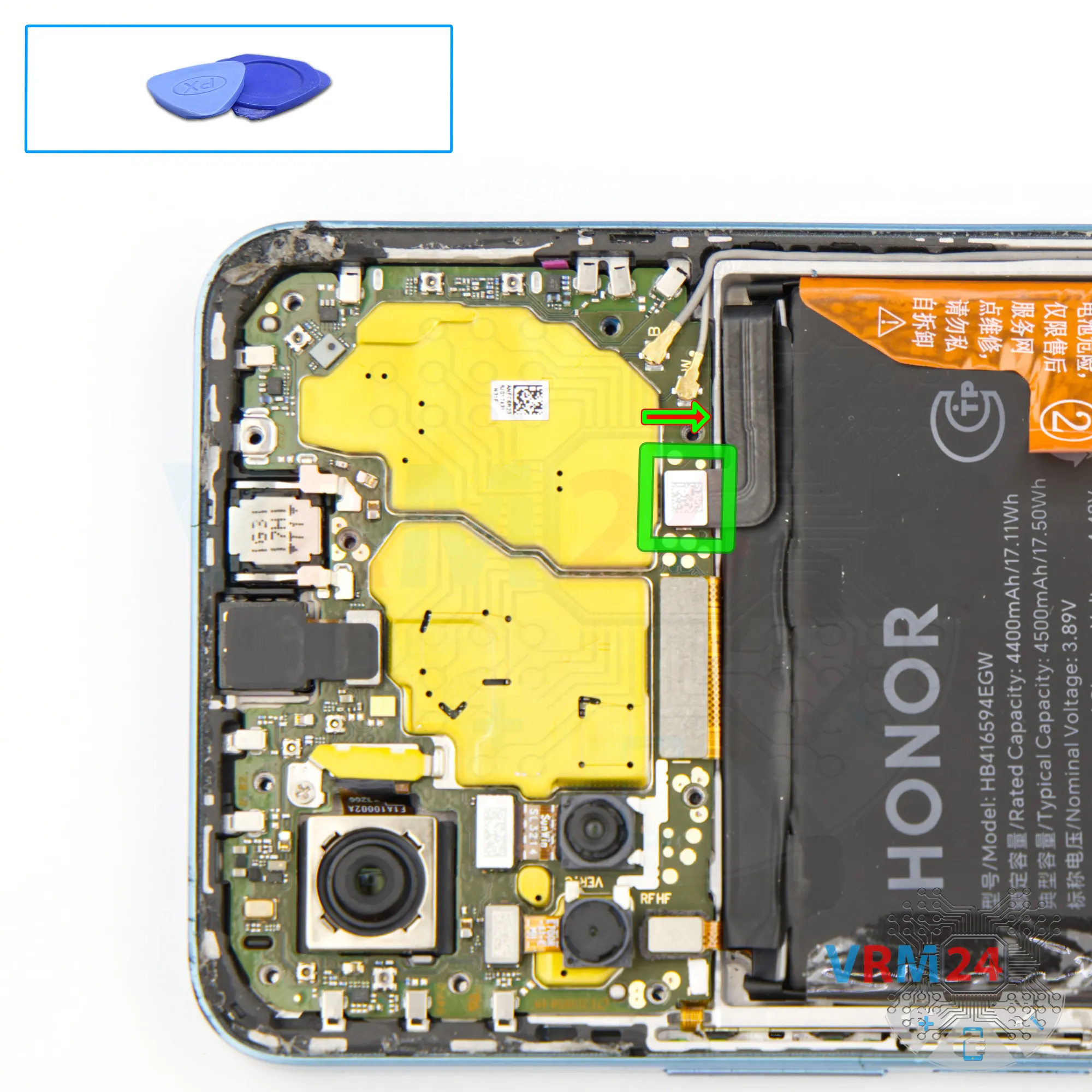

Теперь отключаем аккумулятор. Используем неметаллический инструмент и осторожно поддеваем разъем.

ℹ️️ В модели Honor 90 Lite CRT-NX1 установлен аккумулятор HB416594EGW ёмкостью 4500 мА·ч.

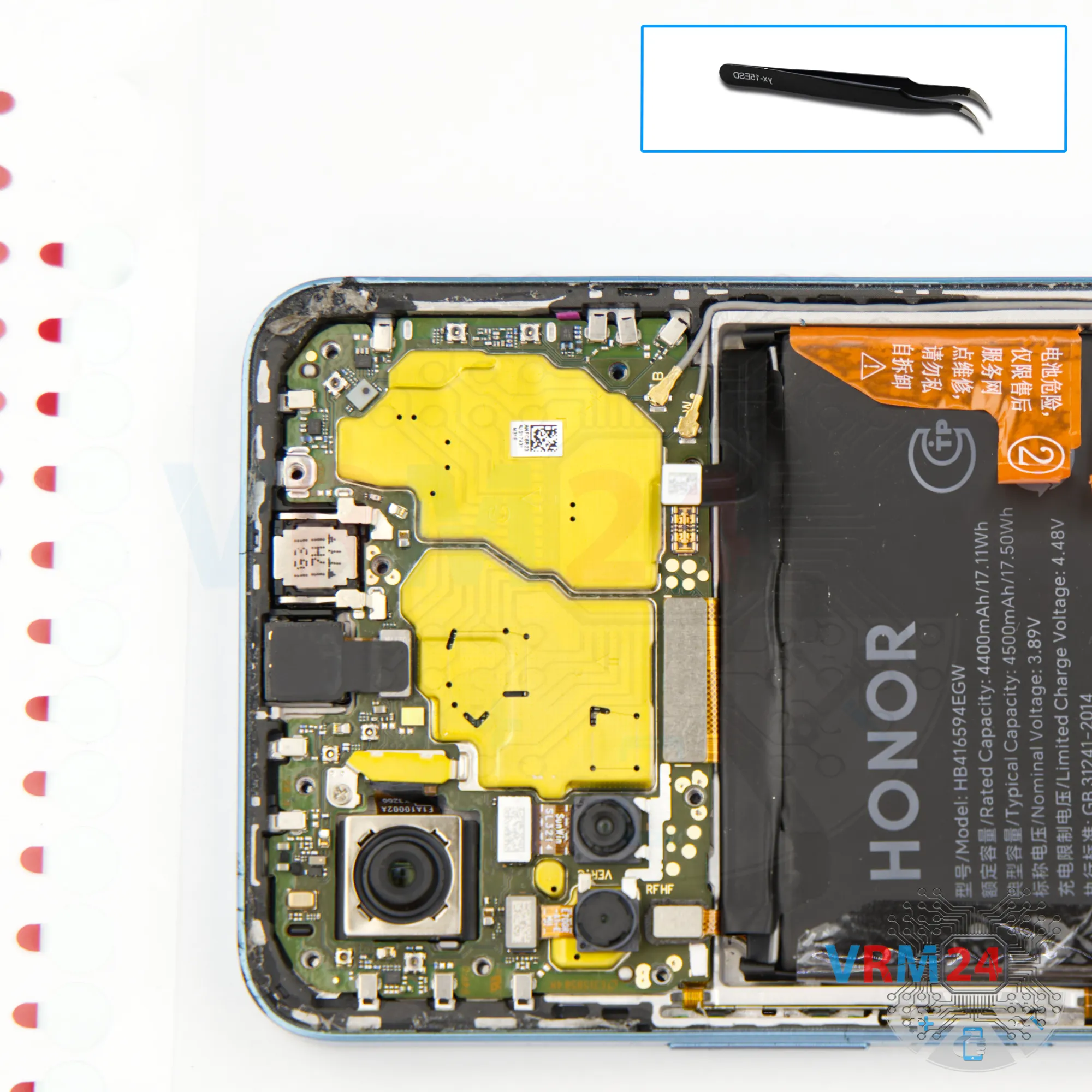

Теперь закрываем линзы камер.

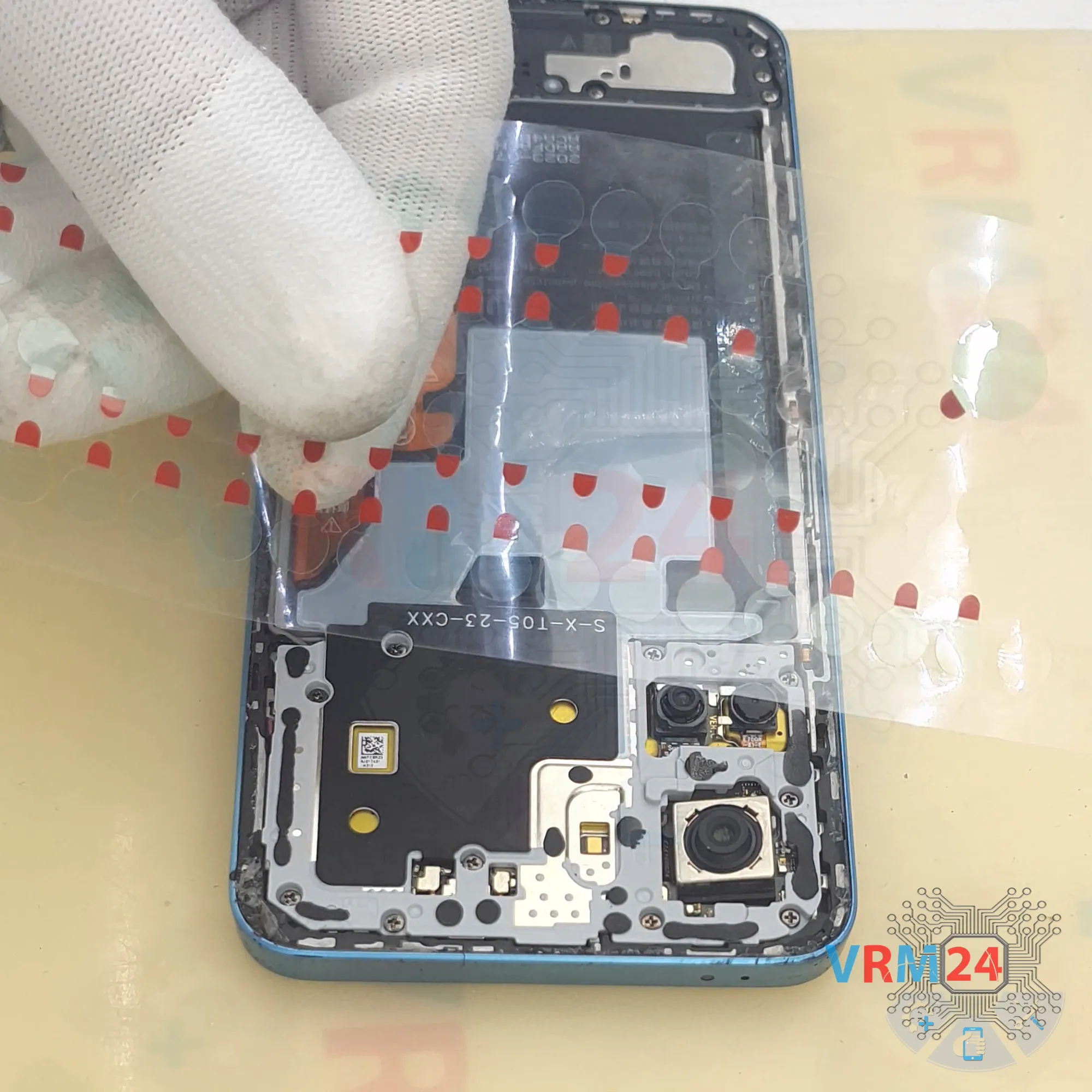

Мы используем защитную плёнку для этого.

Важно закрыть камеры, чтобы внутрь не попала пыль или мелкий мусор.

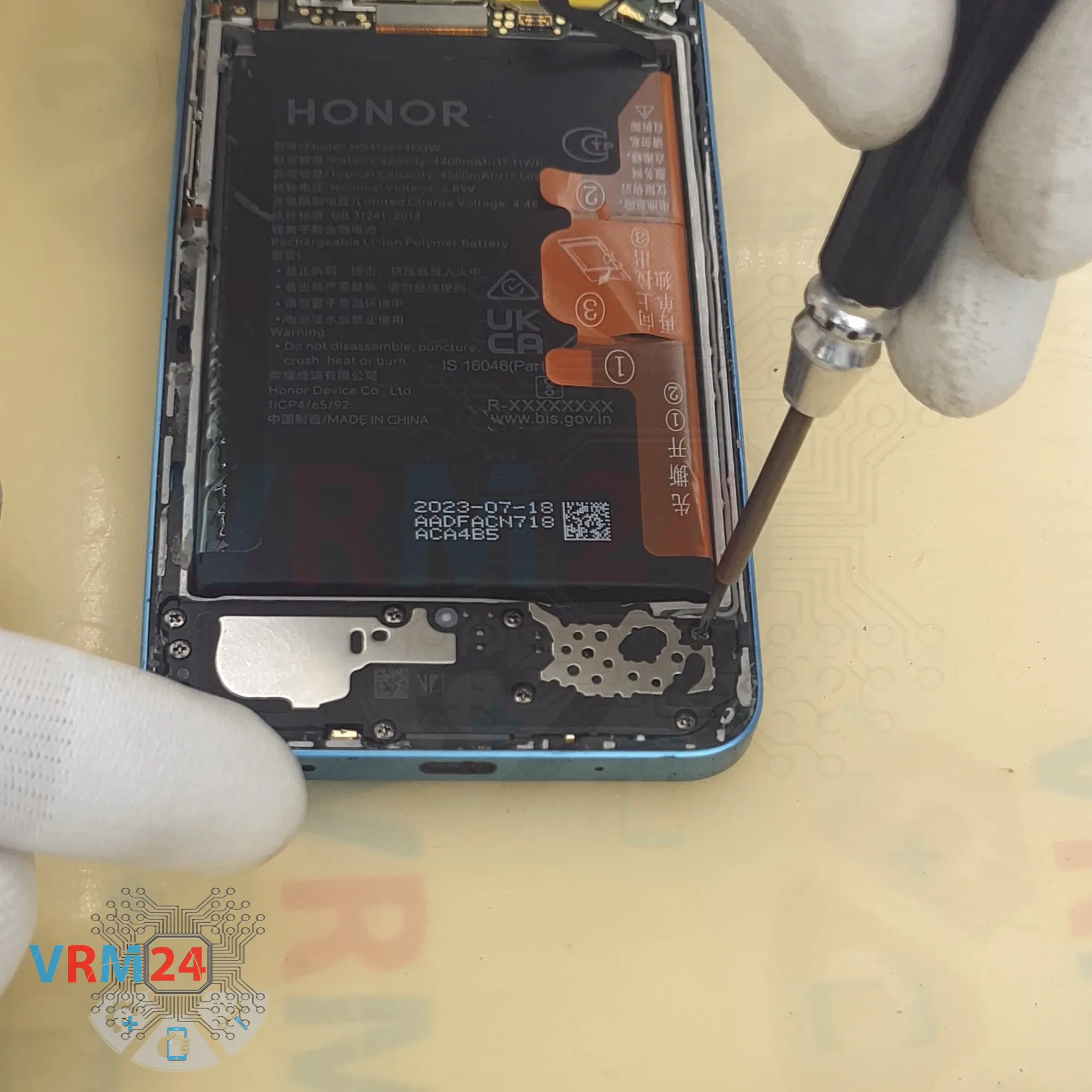

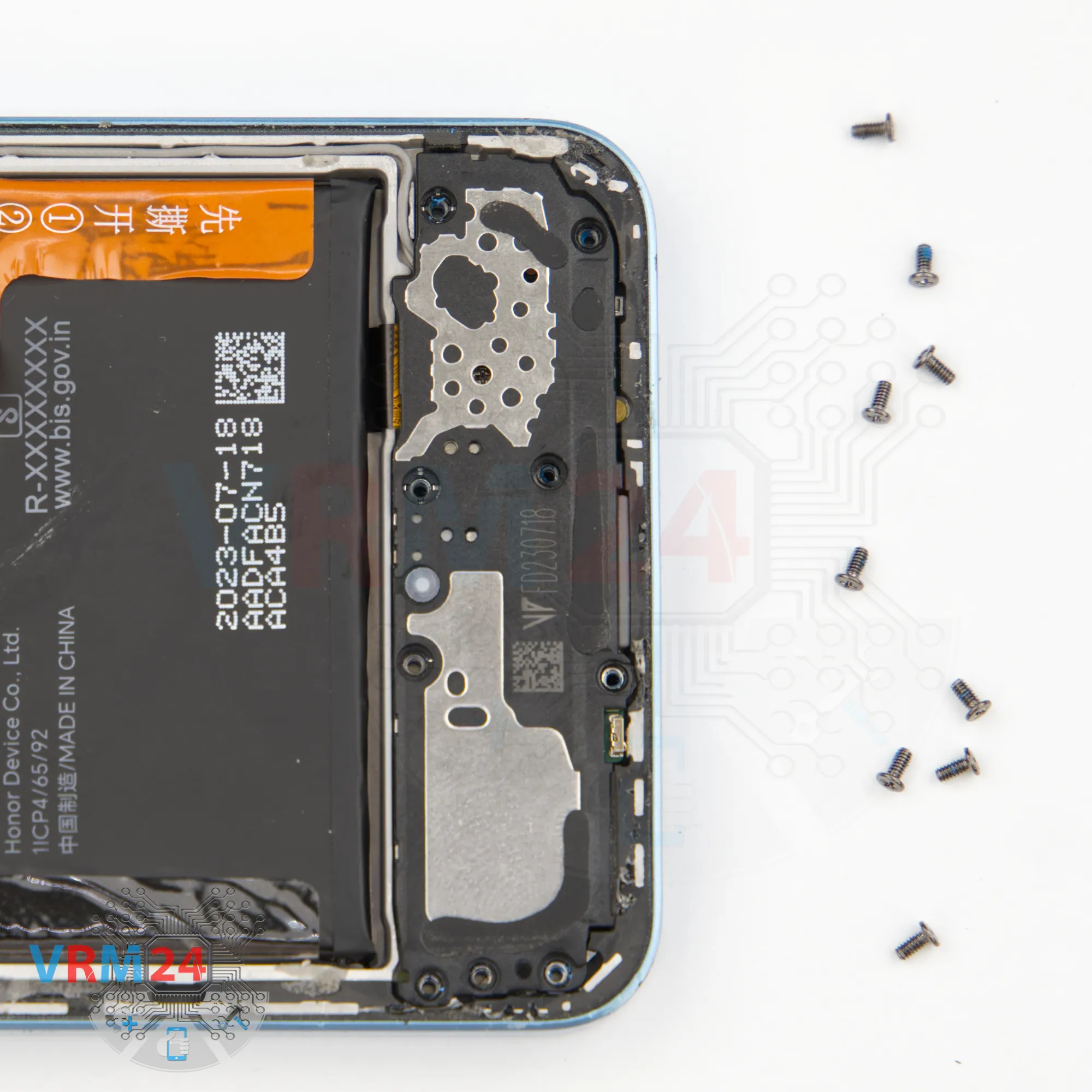

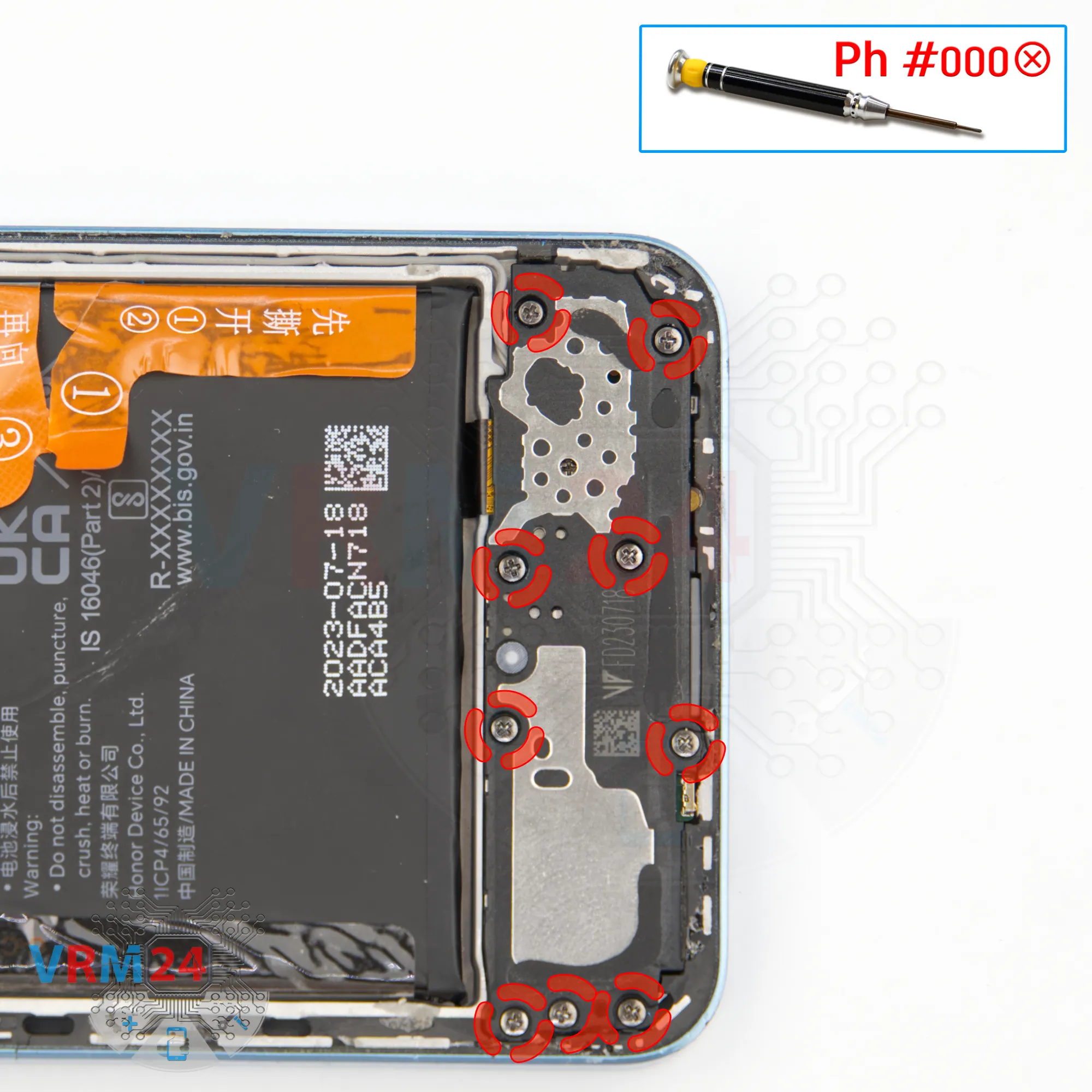

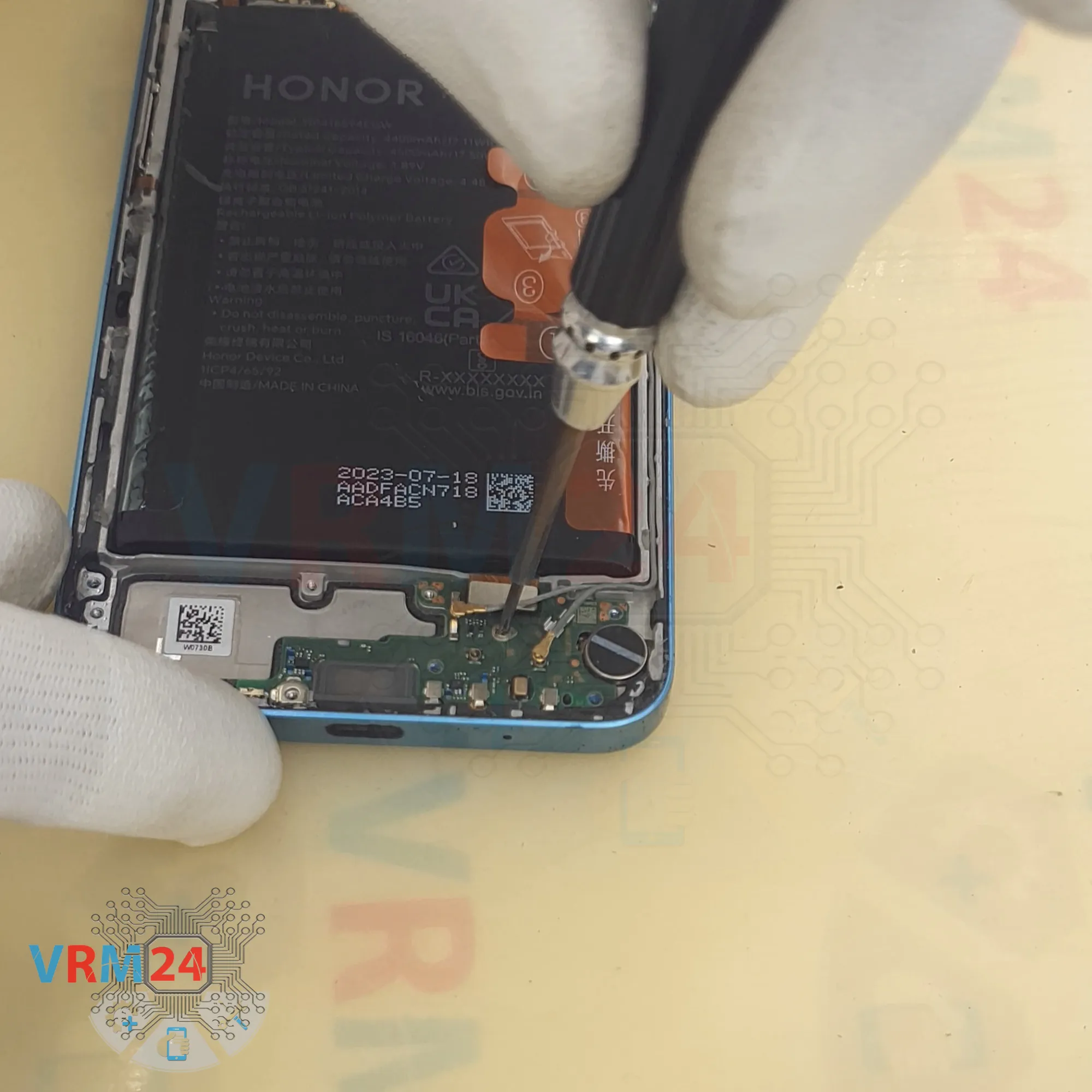

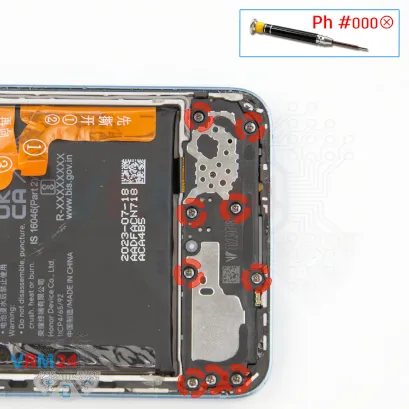

Затем откручиваем девять винтов в нижней части телефона. Мы используем ту же крестовую отвертку 1.5 мм.

Эти винты лучше расположить отдельно от остальных.

И они тоже плохо магнитятся, поэтому аккуратно вытаскиваем их пинцетом.

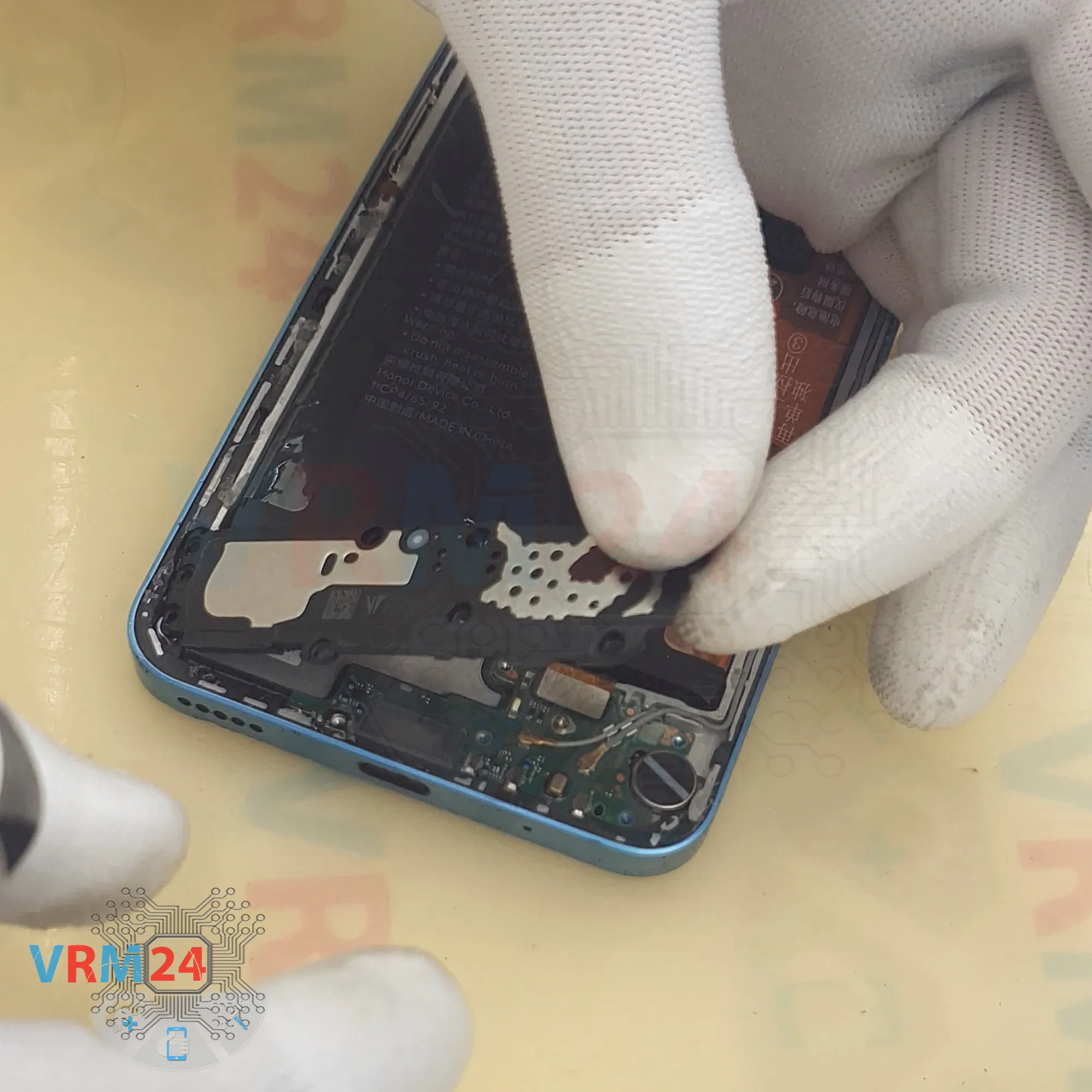

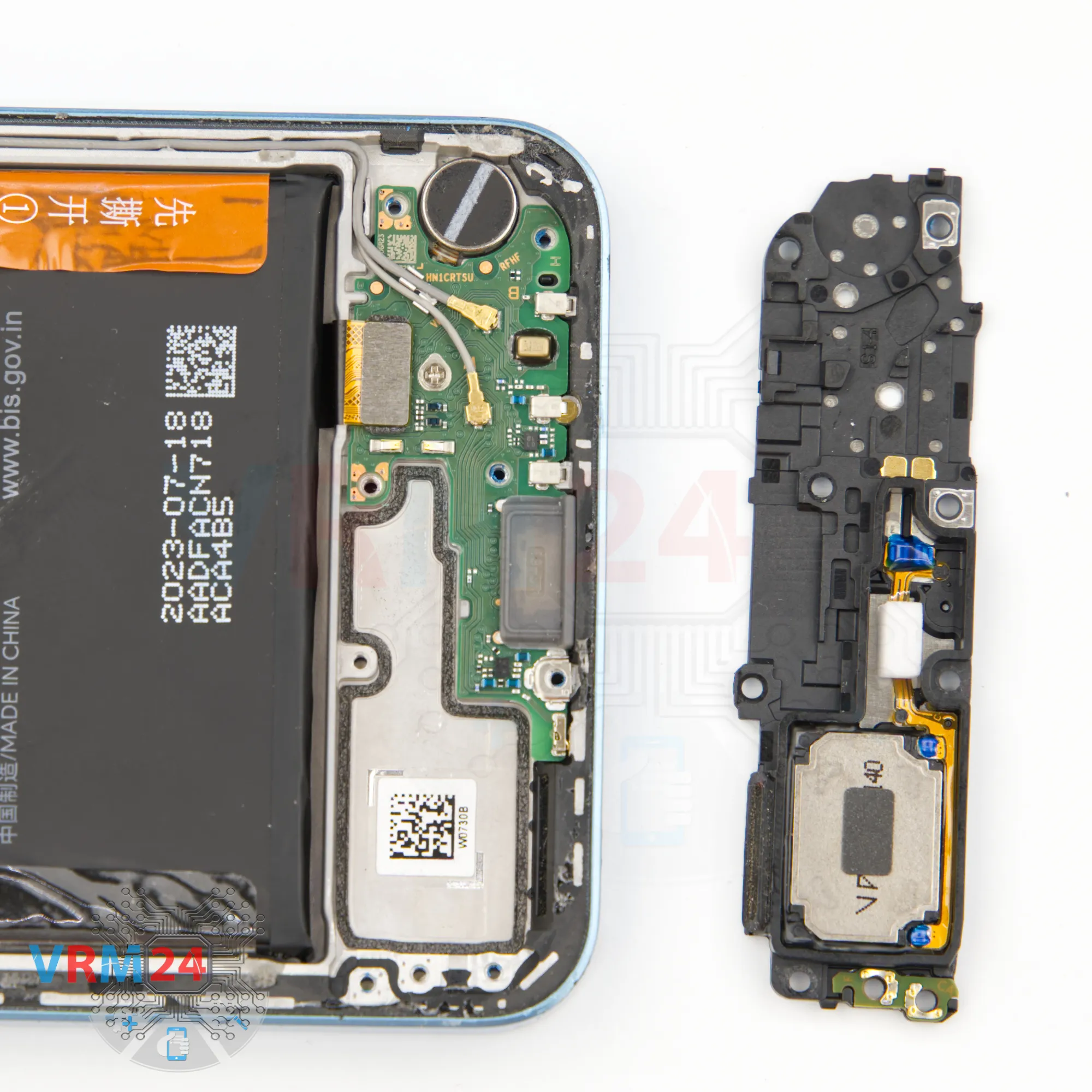

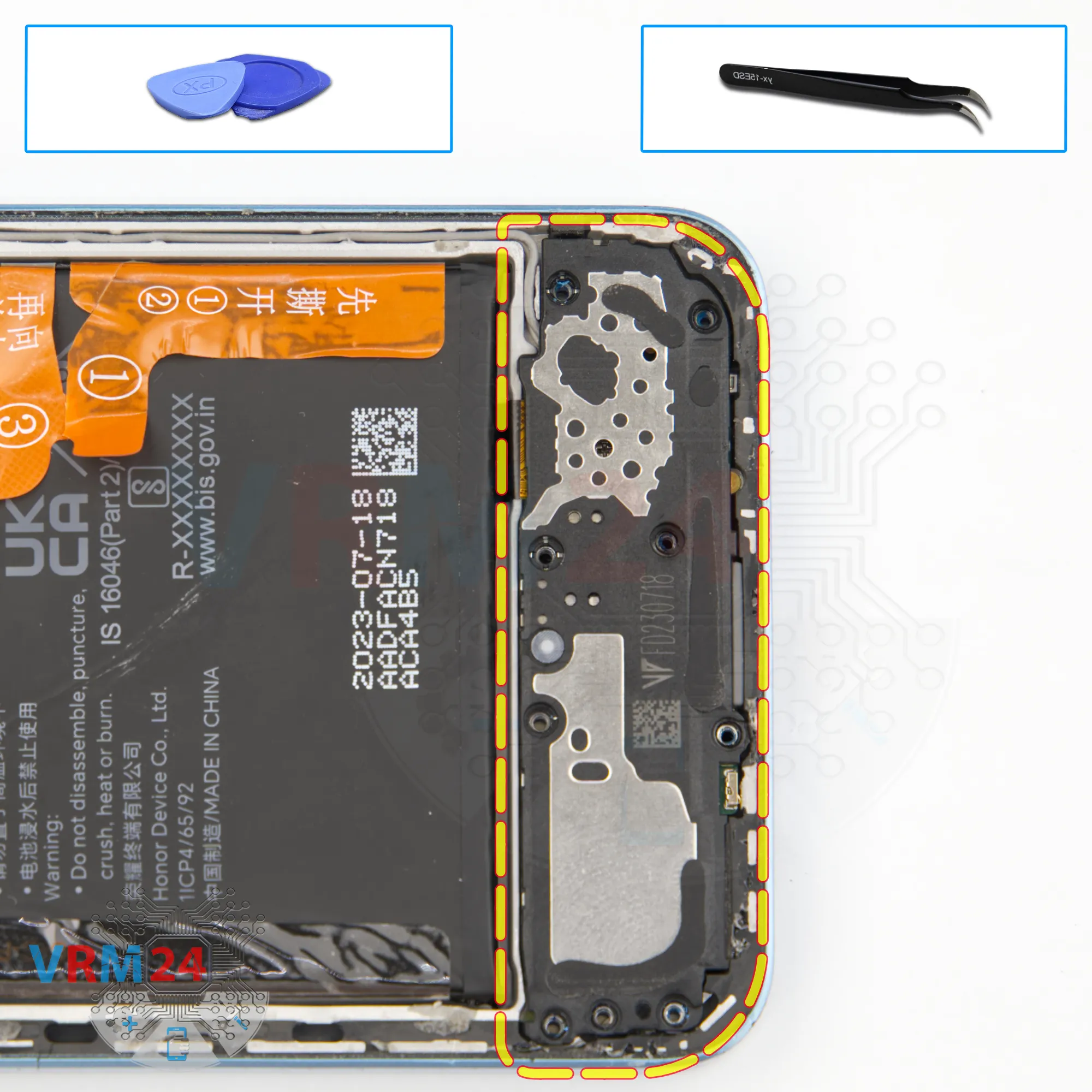

Теперь снимаем нижнюю крышку.

Как и раньше — находим правильную точку, в которой аккуратно поддеваем и приподнимаем крышку.

В крышке расположен динамик.

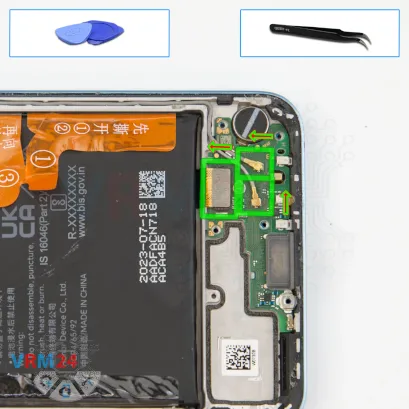

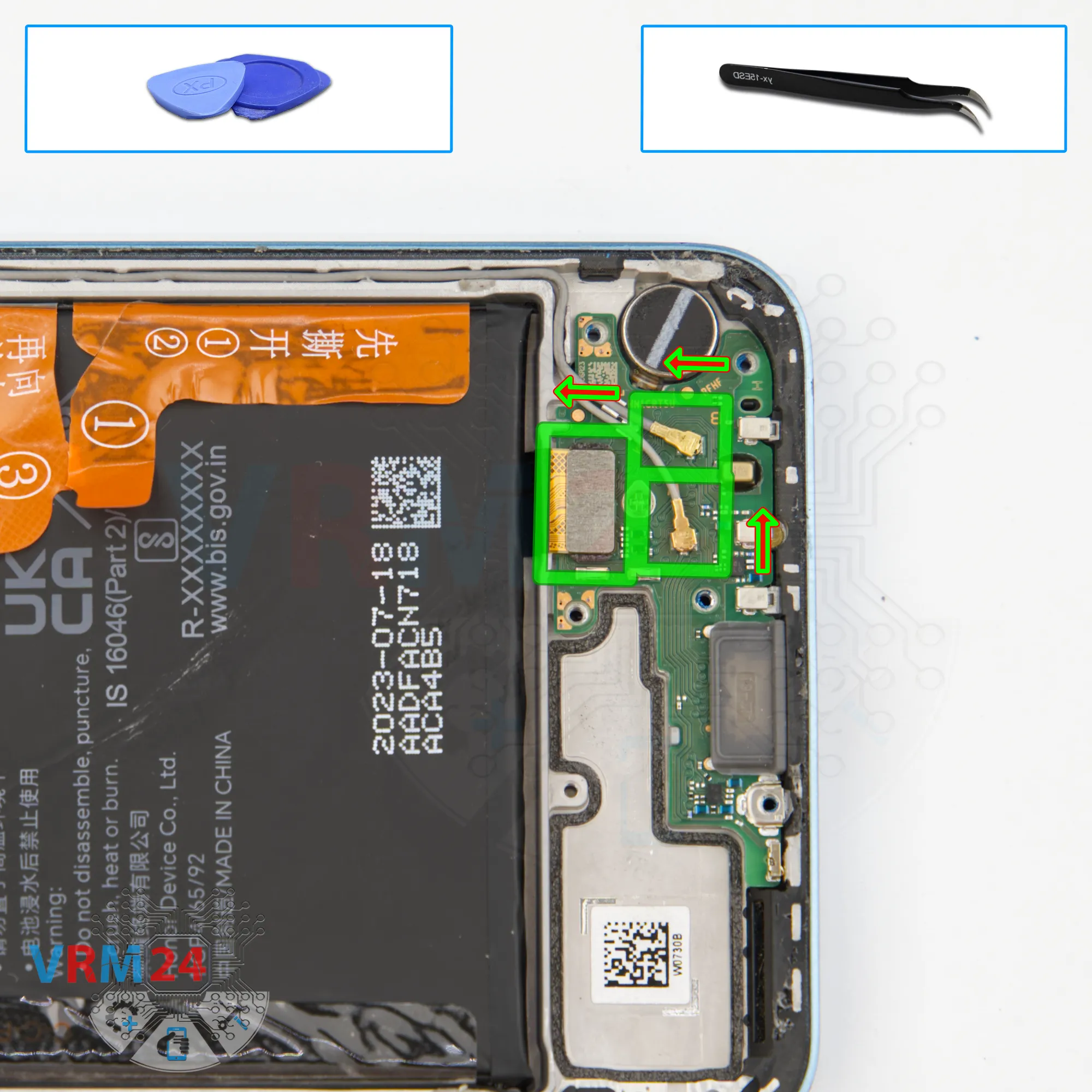

Далее отключаем разъёмы на нижней плате.

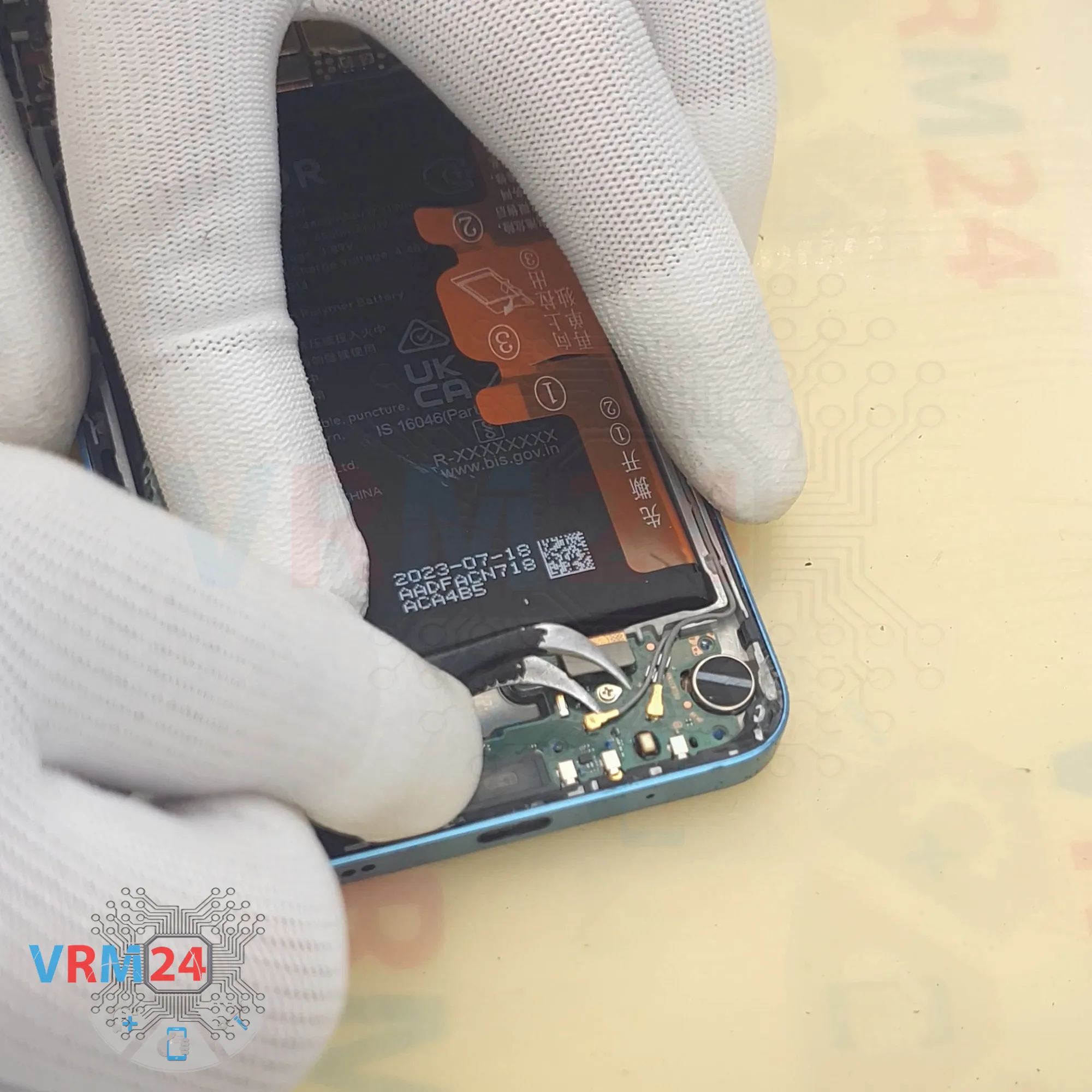

Аккуратно отключаем межплатный шлейф и два коаксиальных кабеля.

Затем освобождаем кабели от платы.

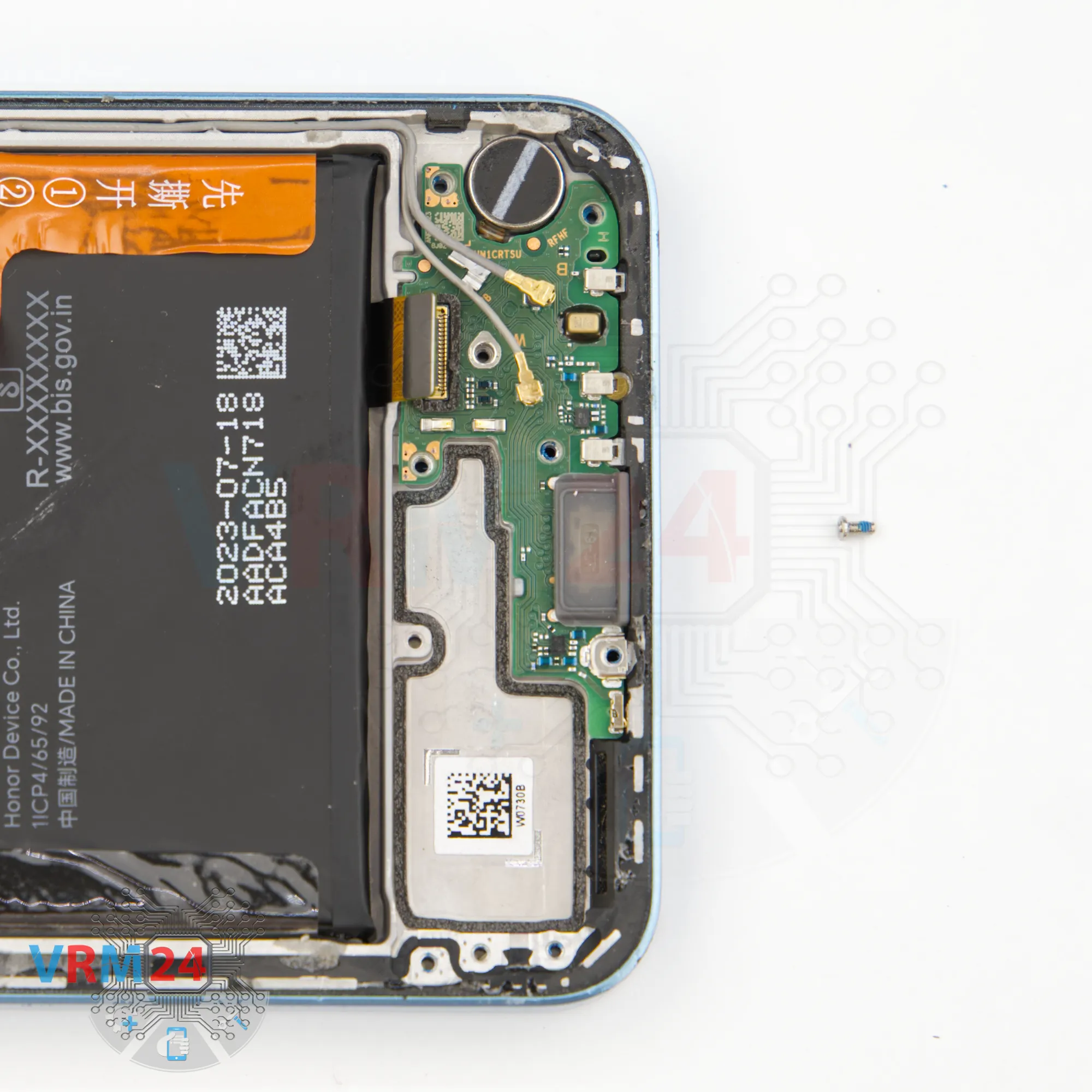

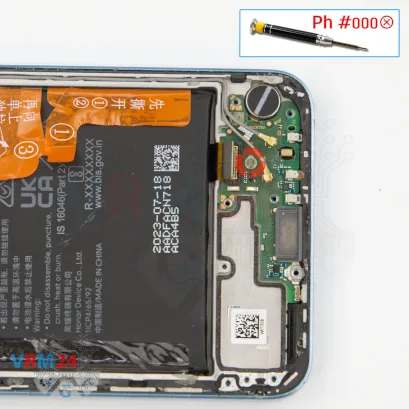

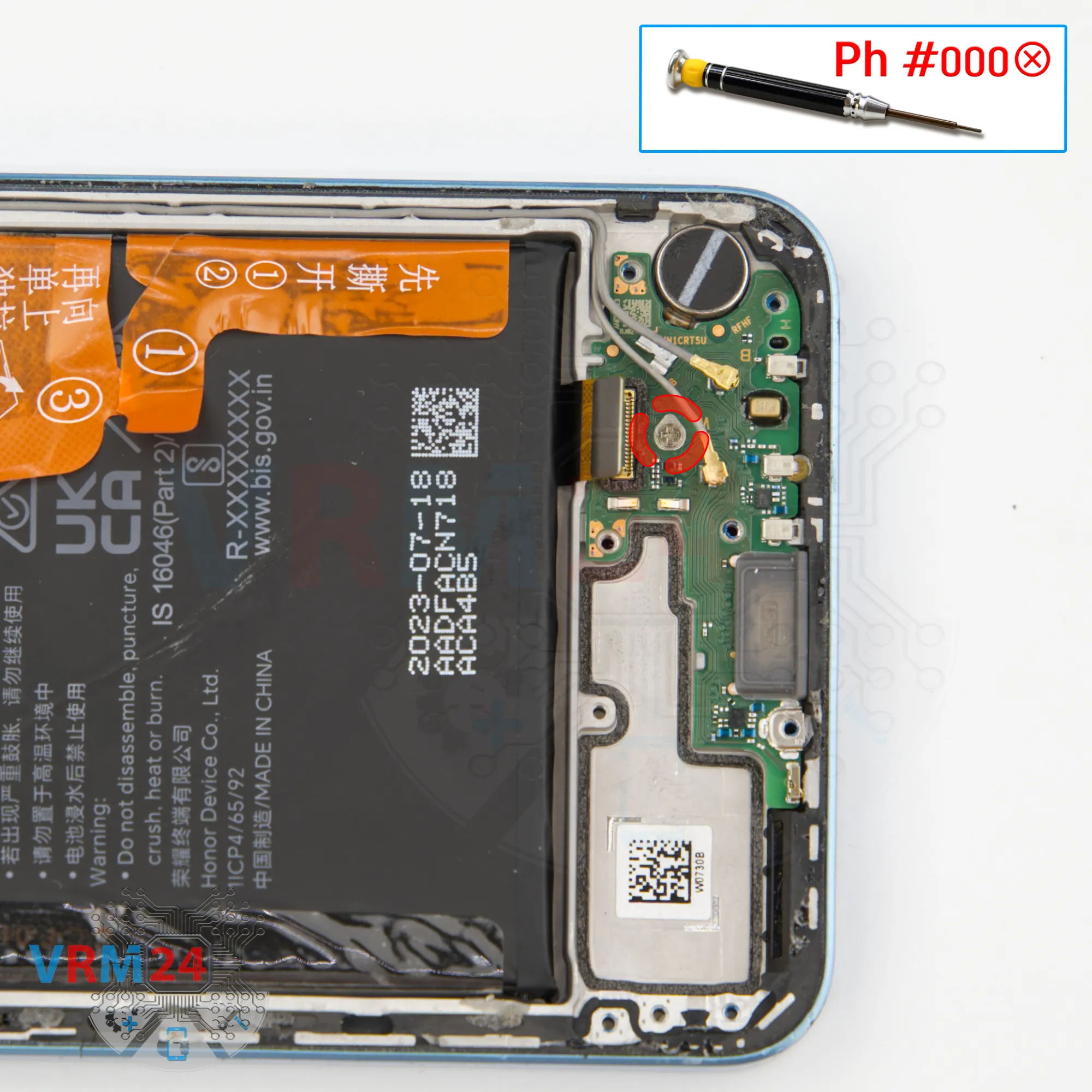

Один винт удерживает нижнюю плату — мы его откручиваем той же отверткой.

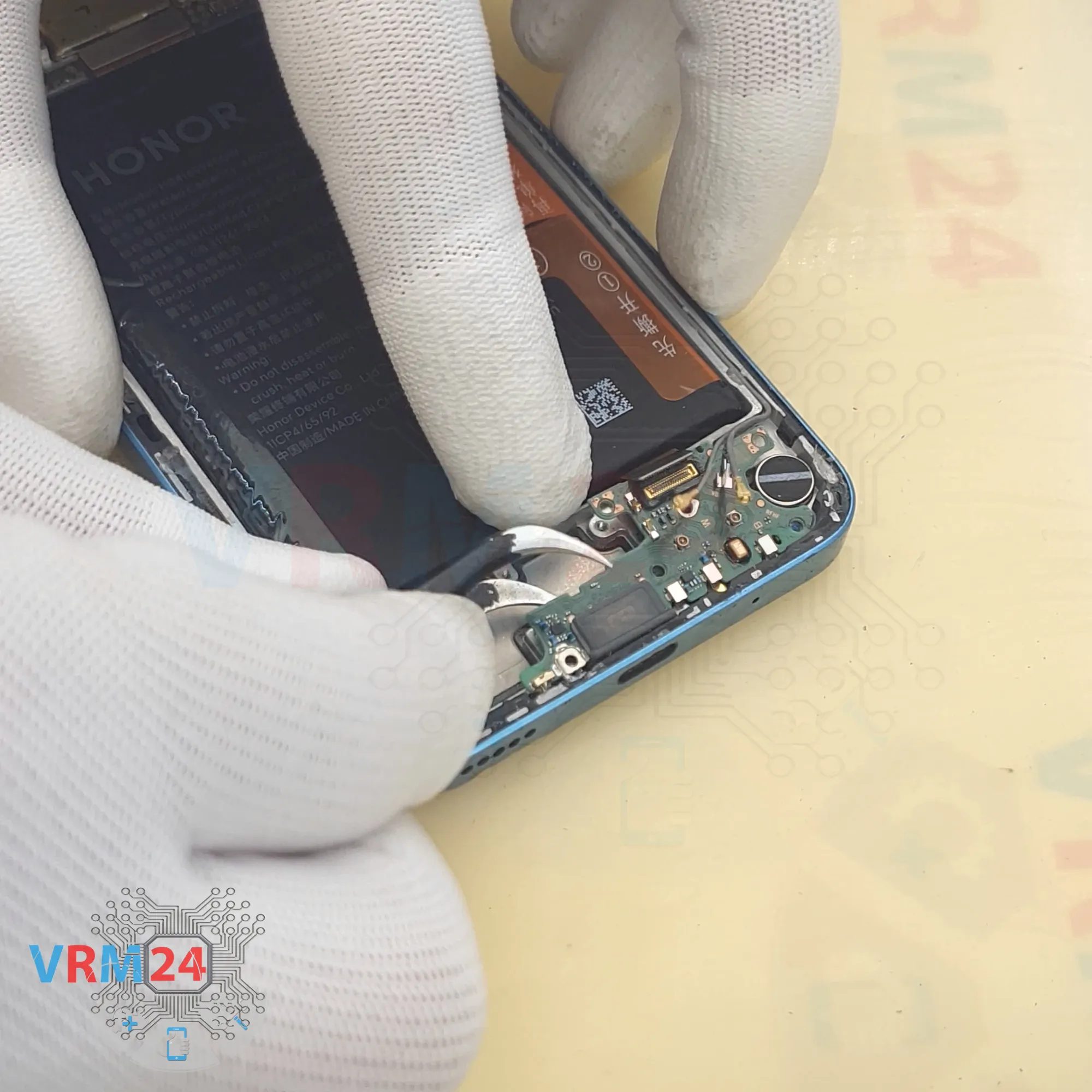

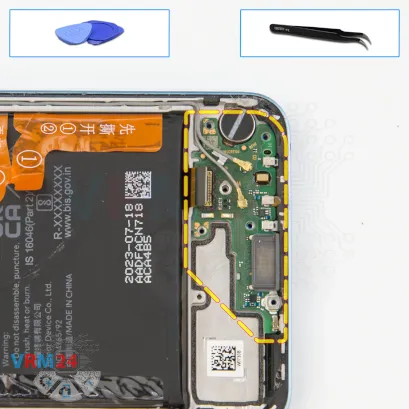

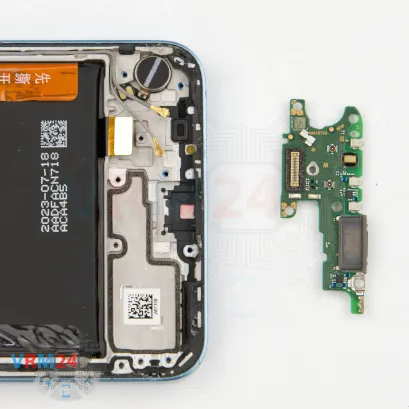

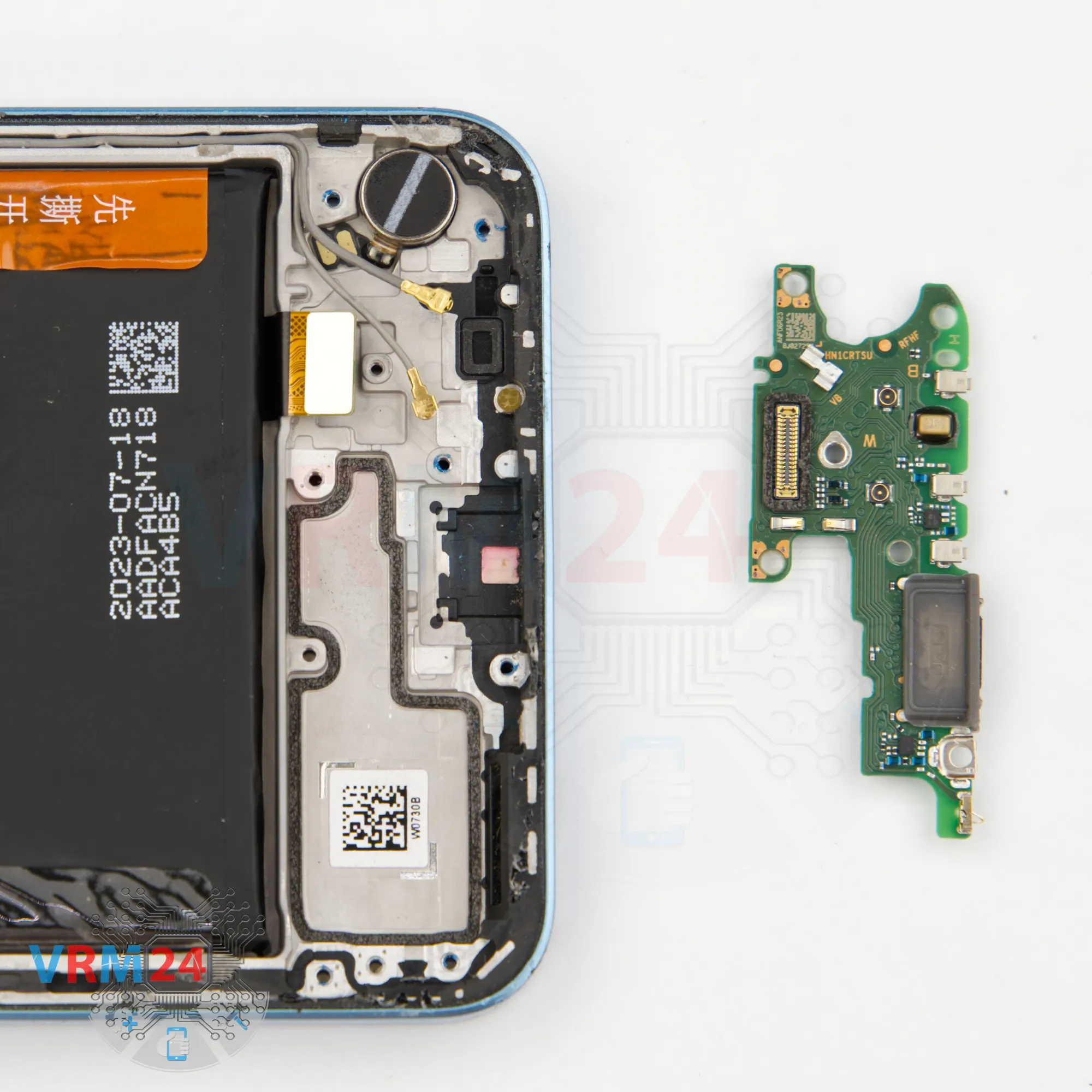

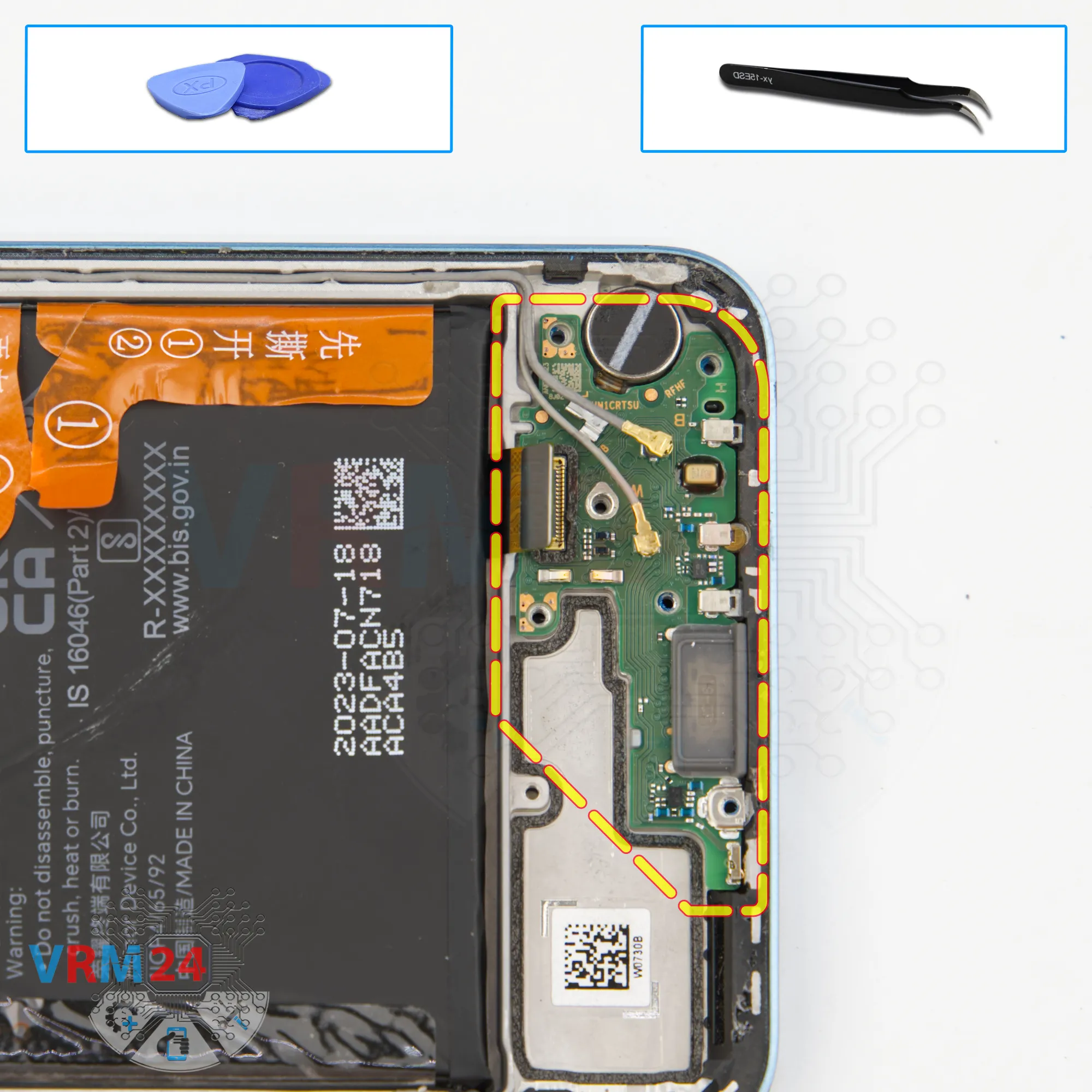

Теперь аккуратно извлекаем нижнюю плату.

На суб-плате расположены разъём зарядки, микрофон и другие компоненты.

Переходим к основной плате.

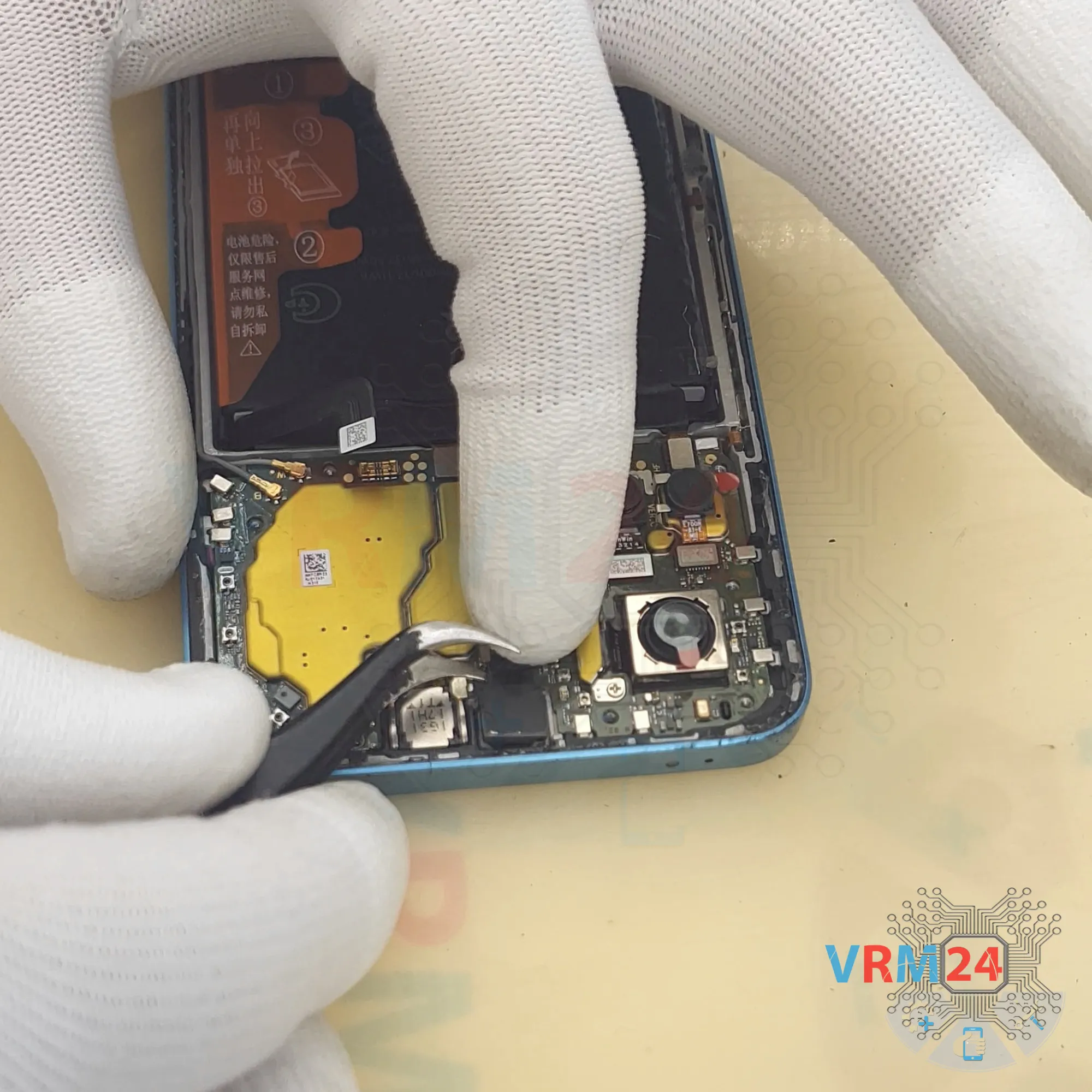

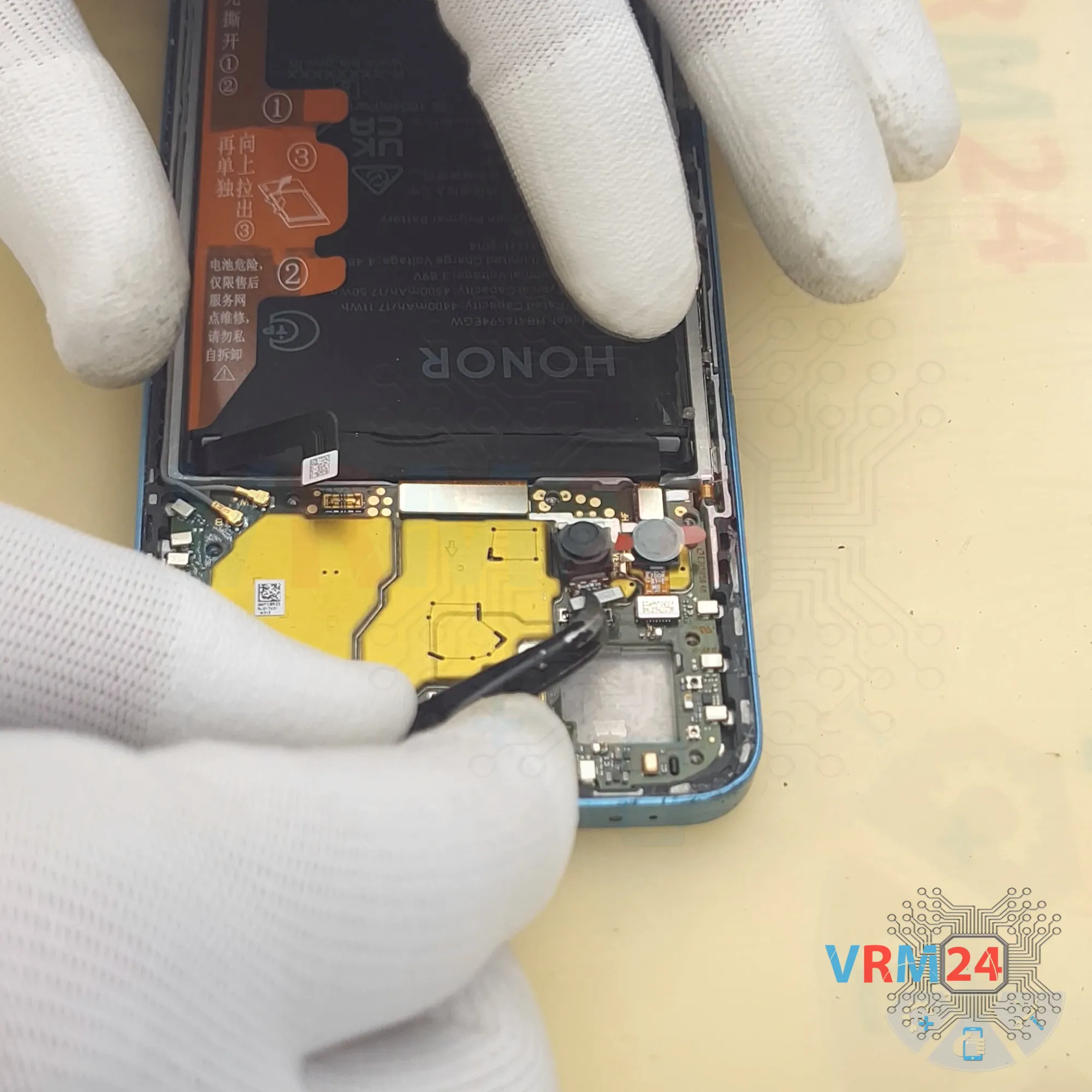

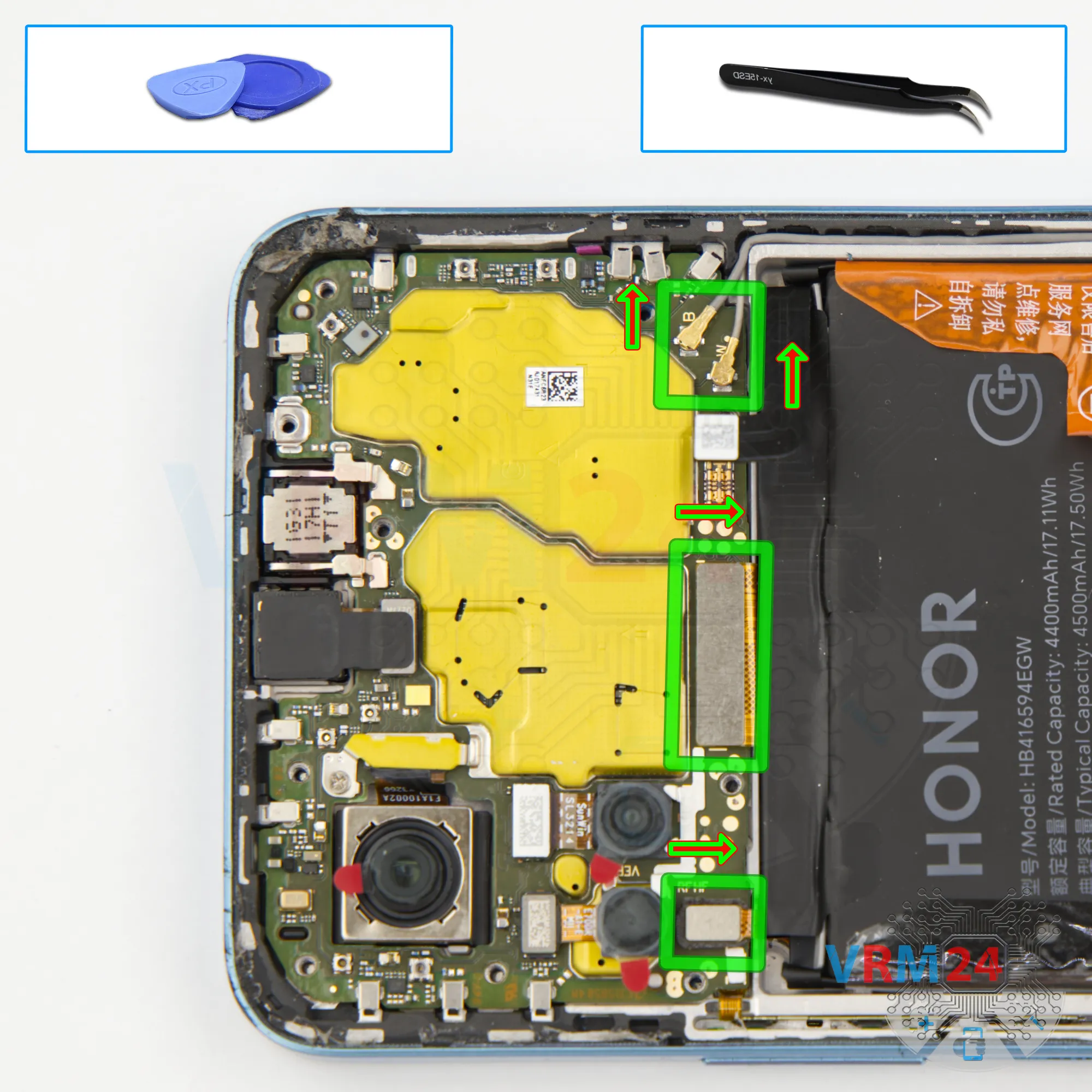

Отключаем межплатный шлейф/шлейф дисплея, шлейф боковых кнопок и два коаксиальных кабеля.

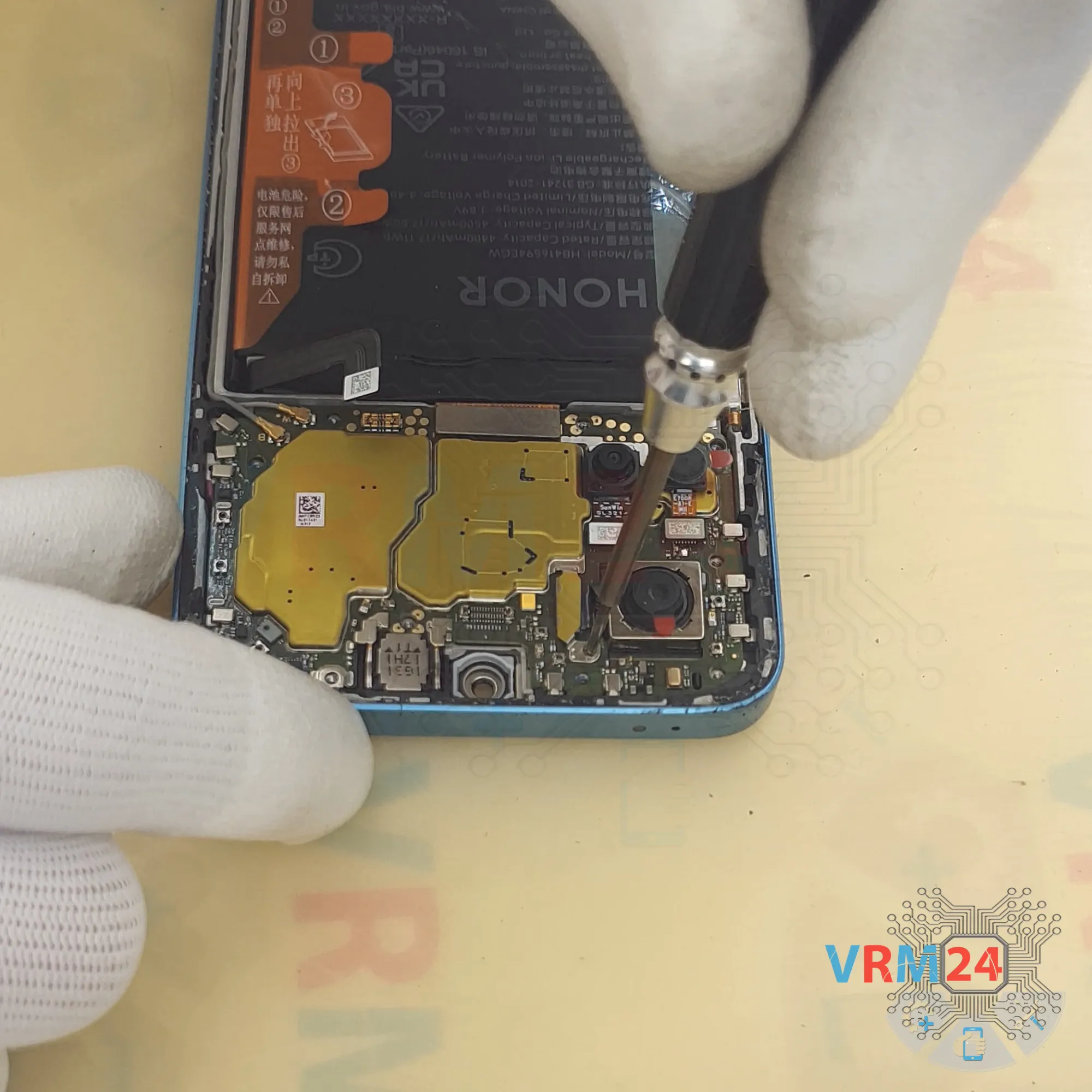

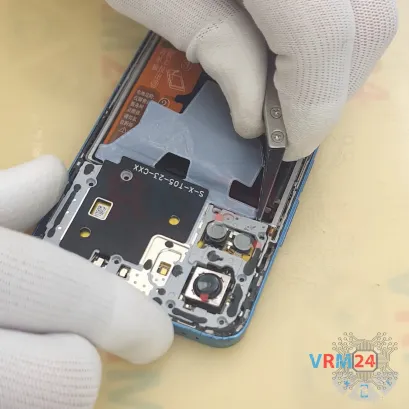

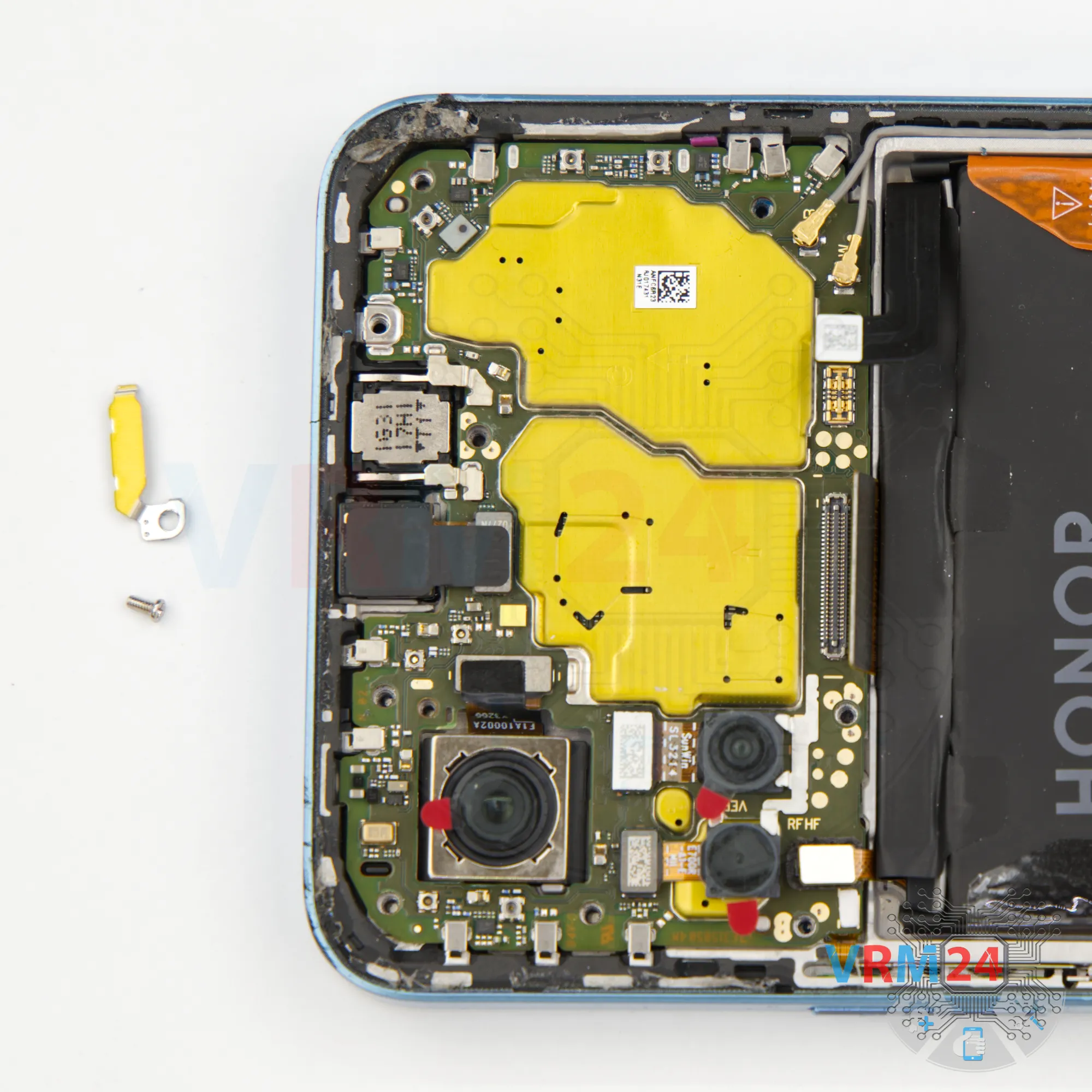

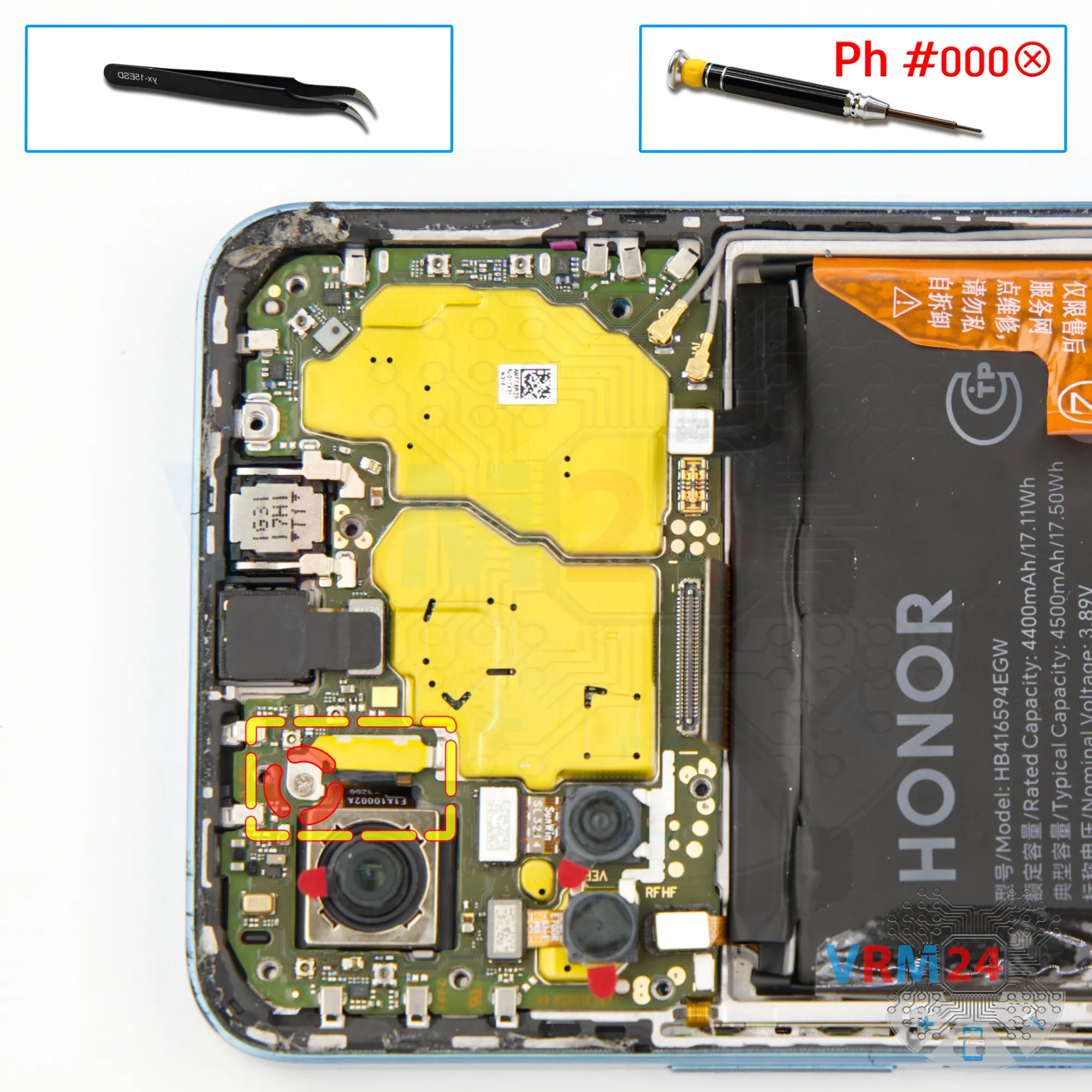

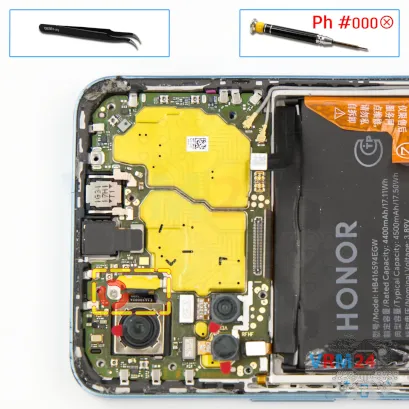

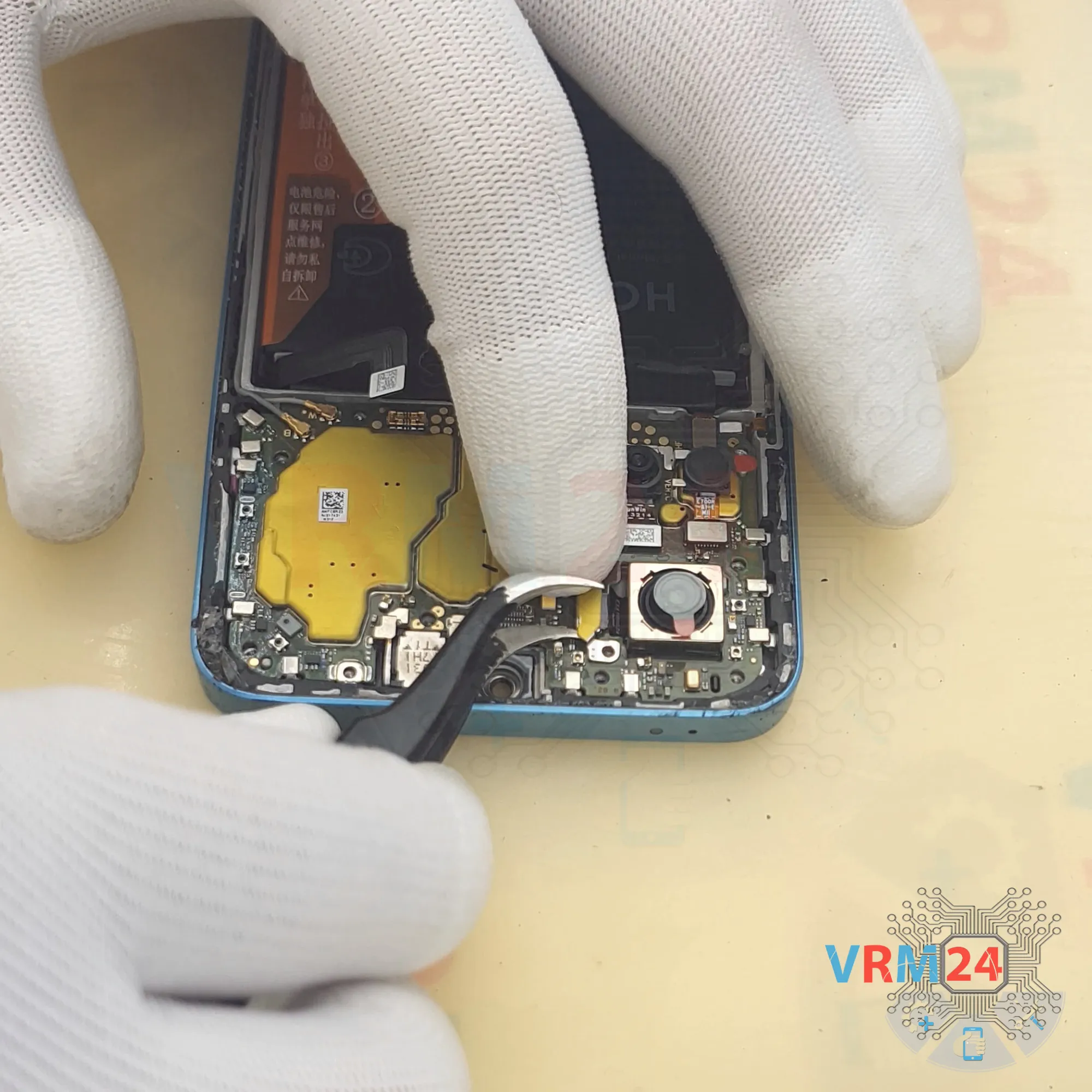

Затем откручиваем винт, который удерживает основную тыльную камеру.

Отсоединяем крепление камеры и откладываем его в сторону.

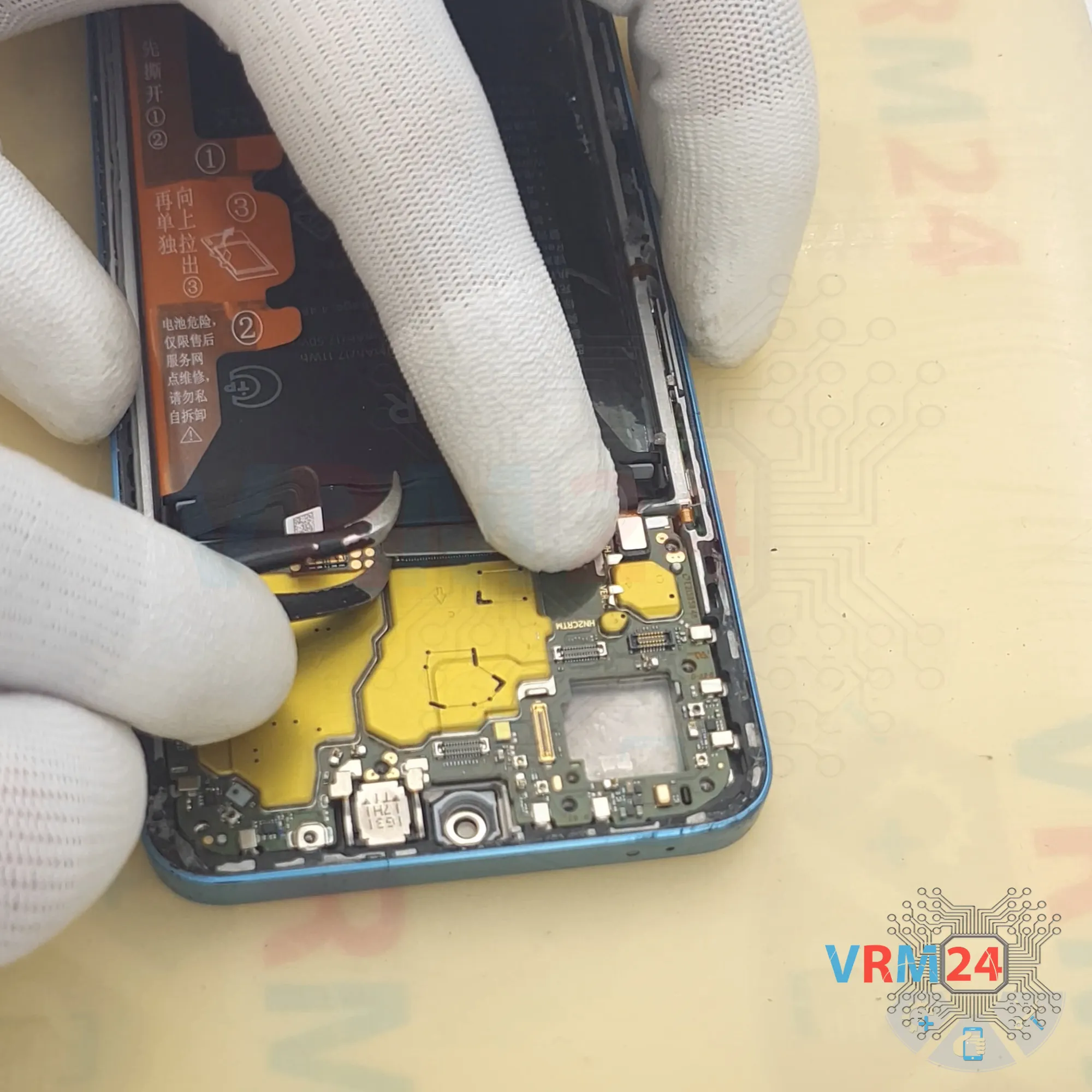

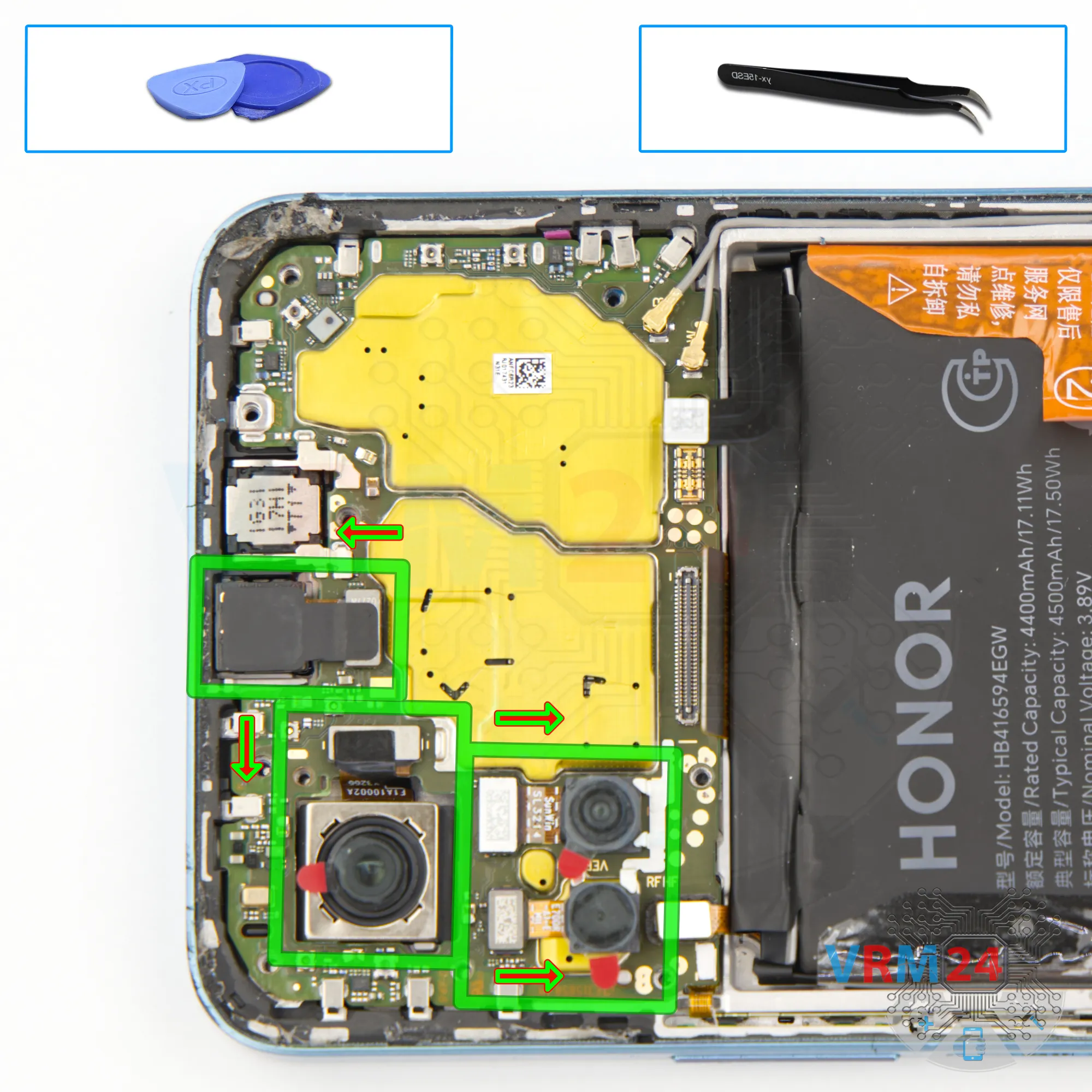

Отключаем камеры.

Сначала отсоединяем фронтальную камеру, переворачиваем её и закрываем линзу защитной плёнкой, затем убираем в сторону.

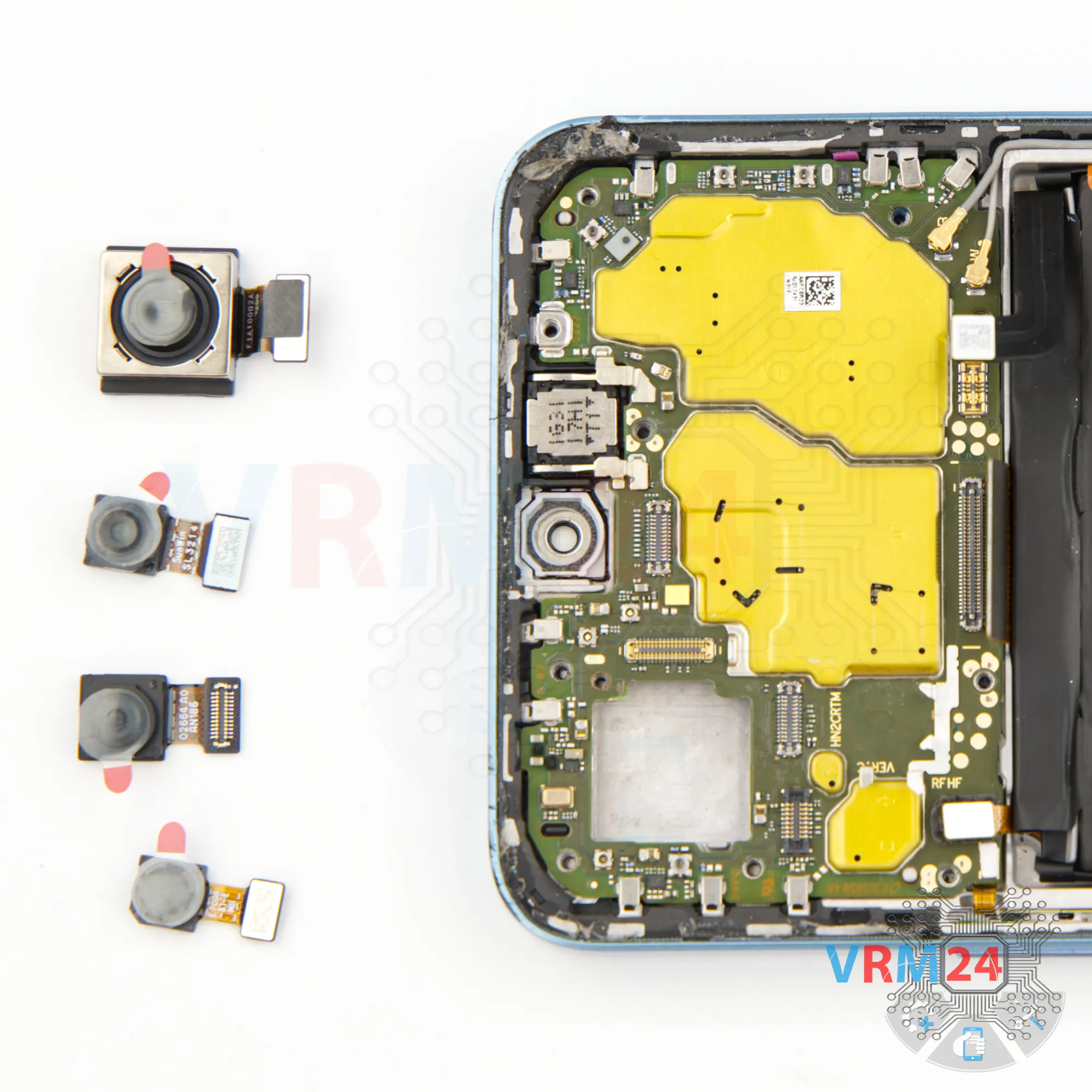

Теперь можно снять все тыльные камеры: сначала основную большую, потом две меньшие.

Если защитная плёнка отклеилась, наклеиваем новую и убираем камеру в безопасное место.

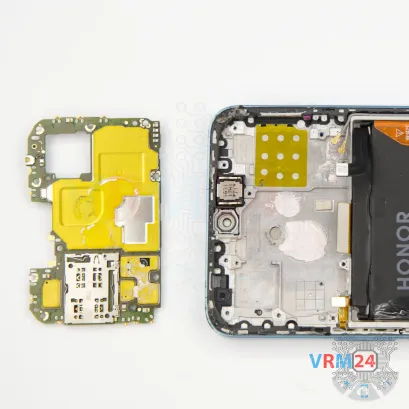

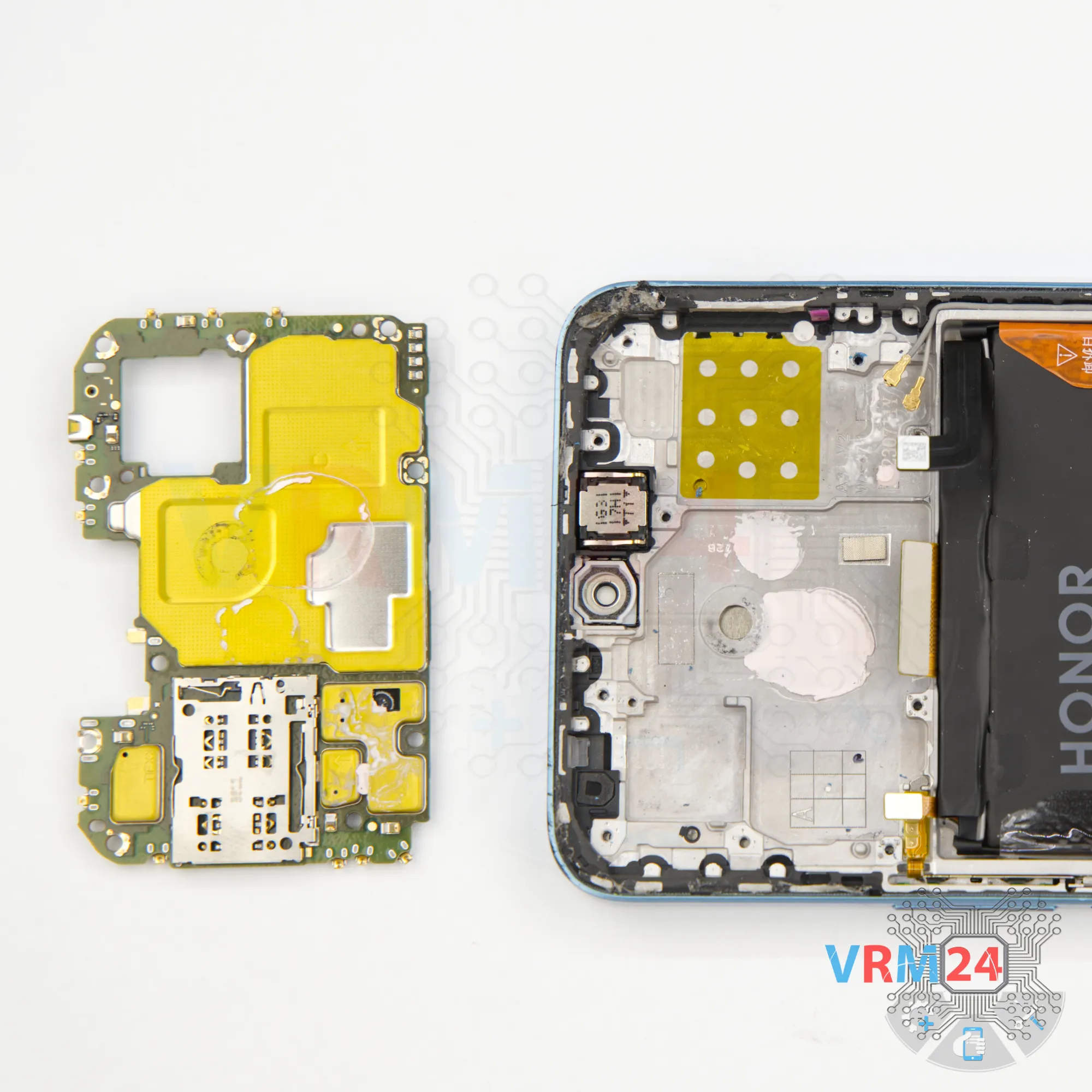

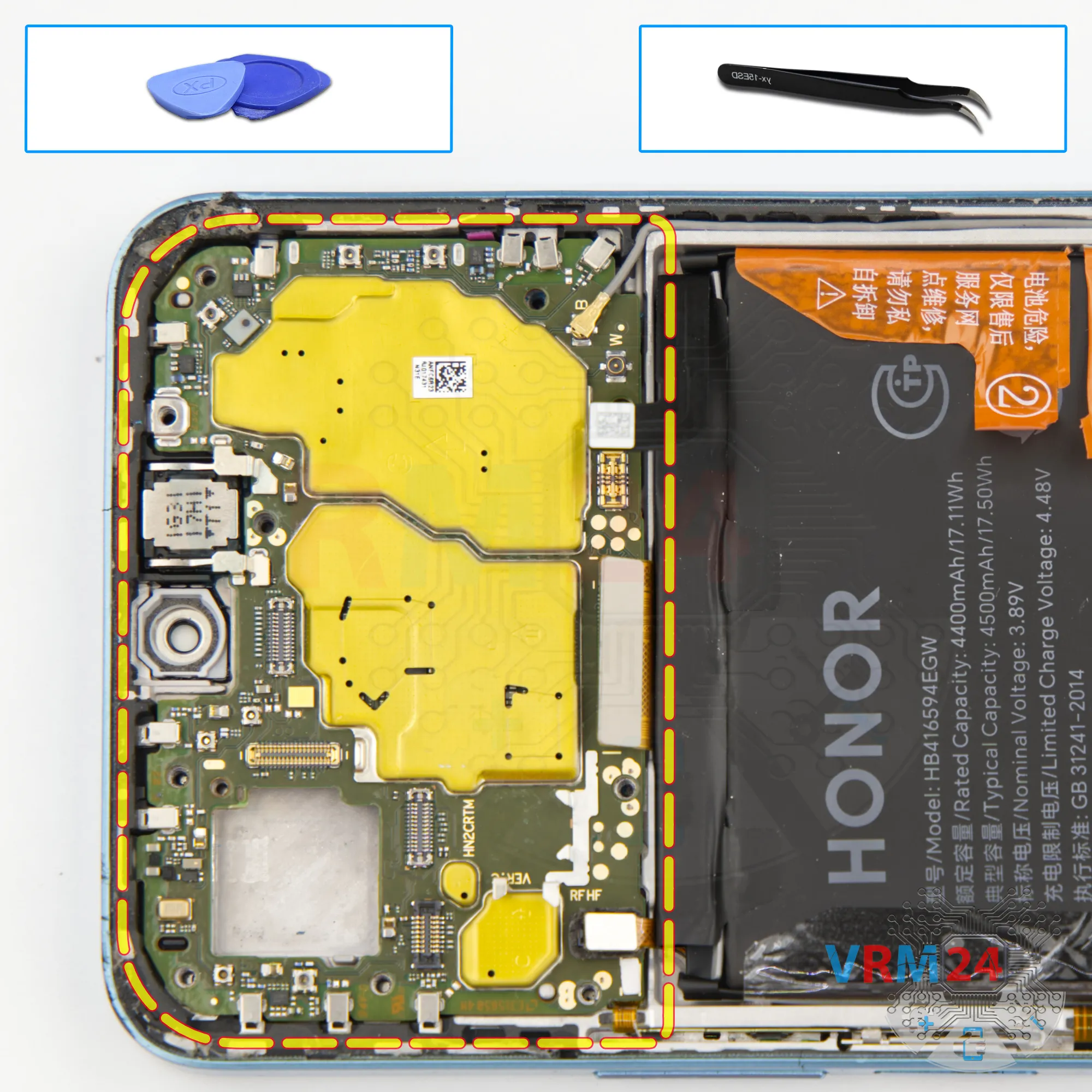

Теперь мы готовы снять материнскую плату.

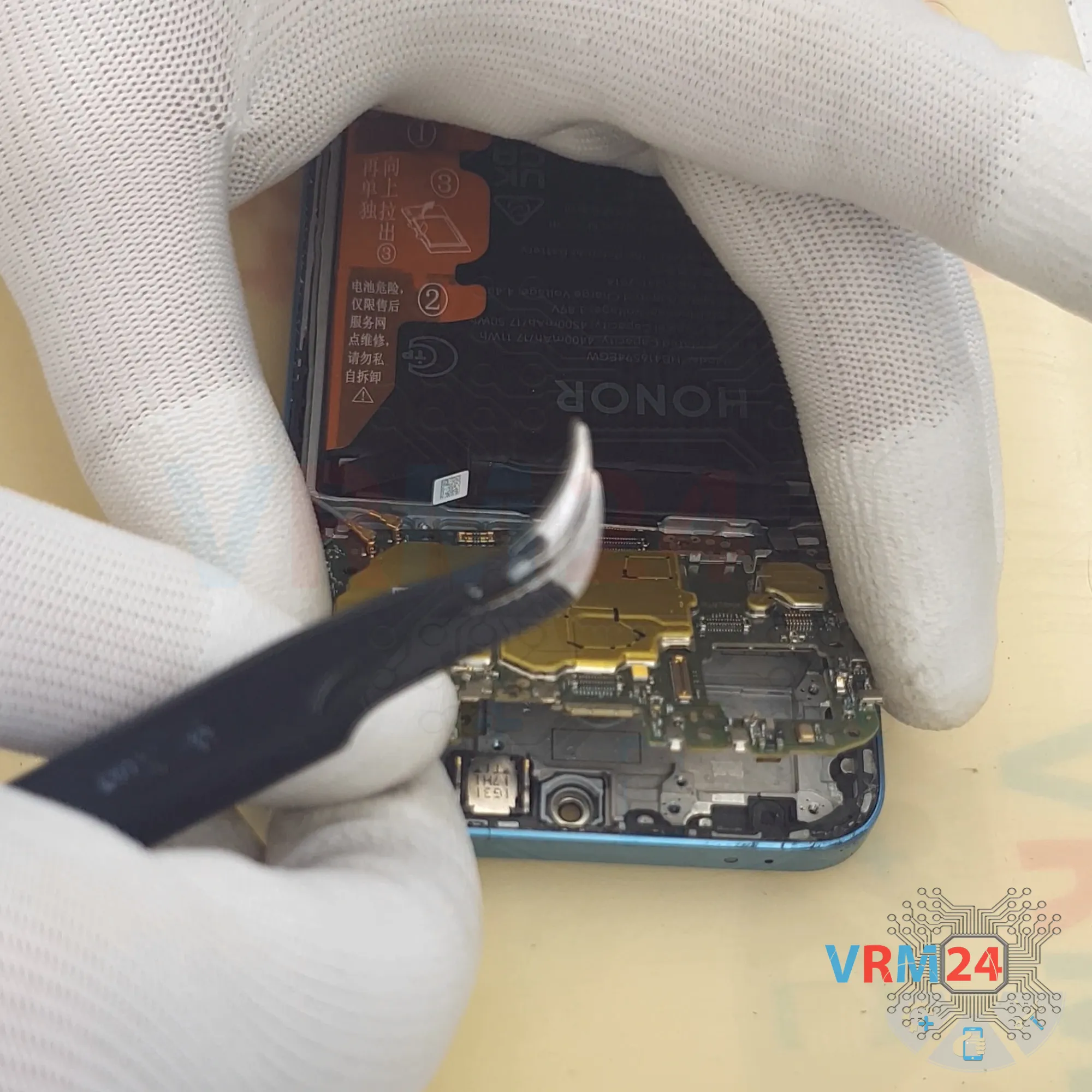

Аккуратно поддеваем её в правильном месте и извлекаем.

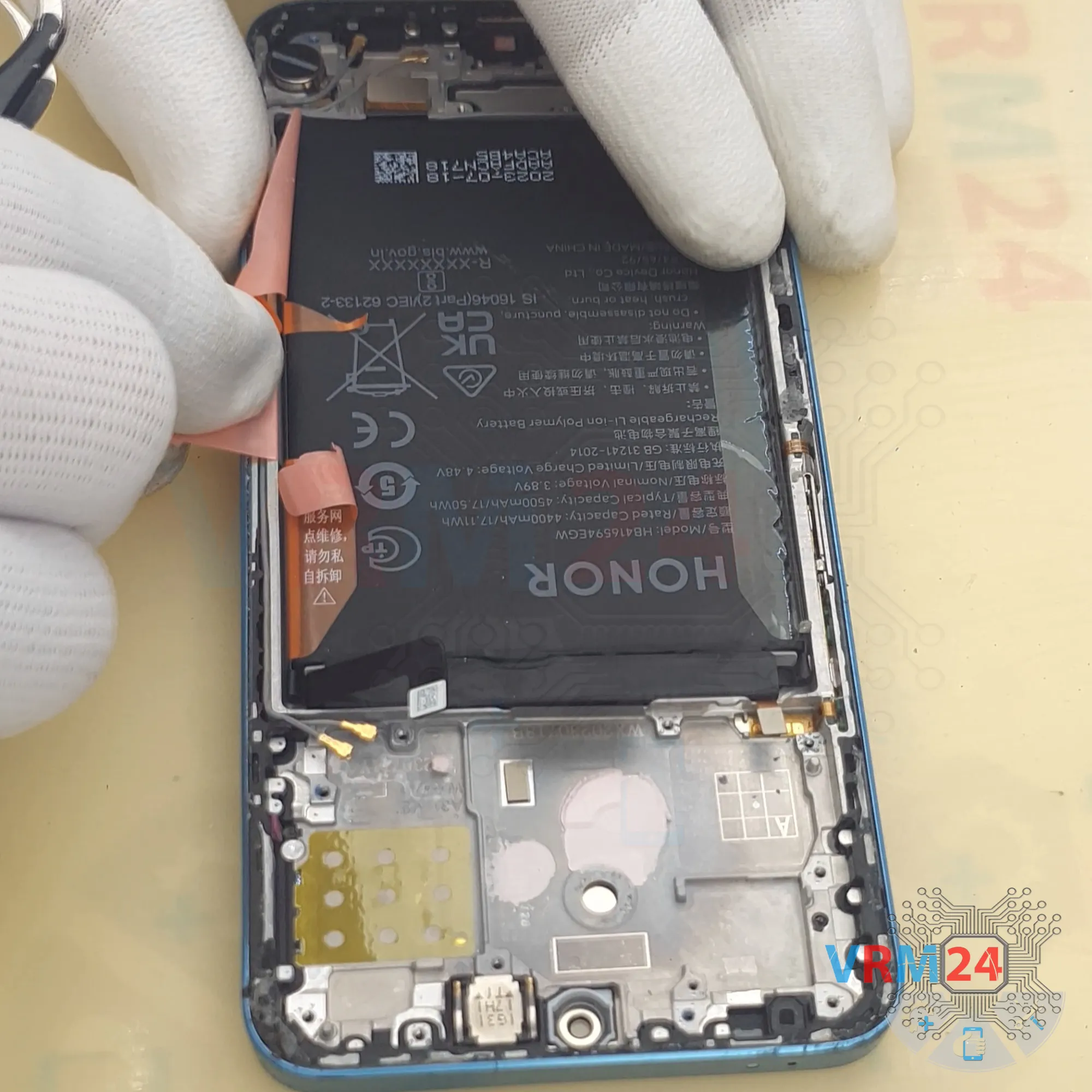

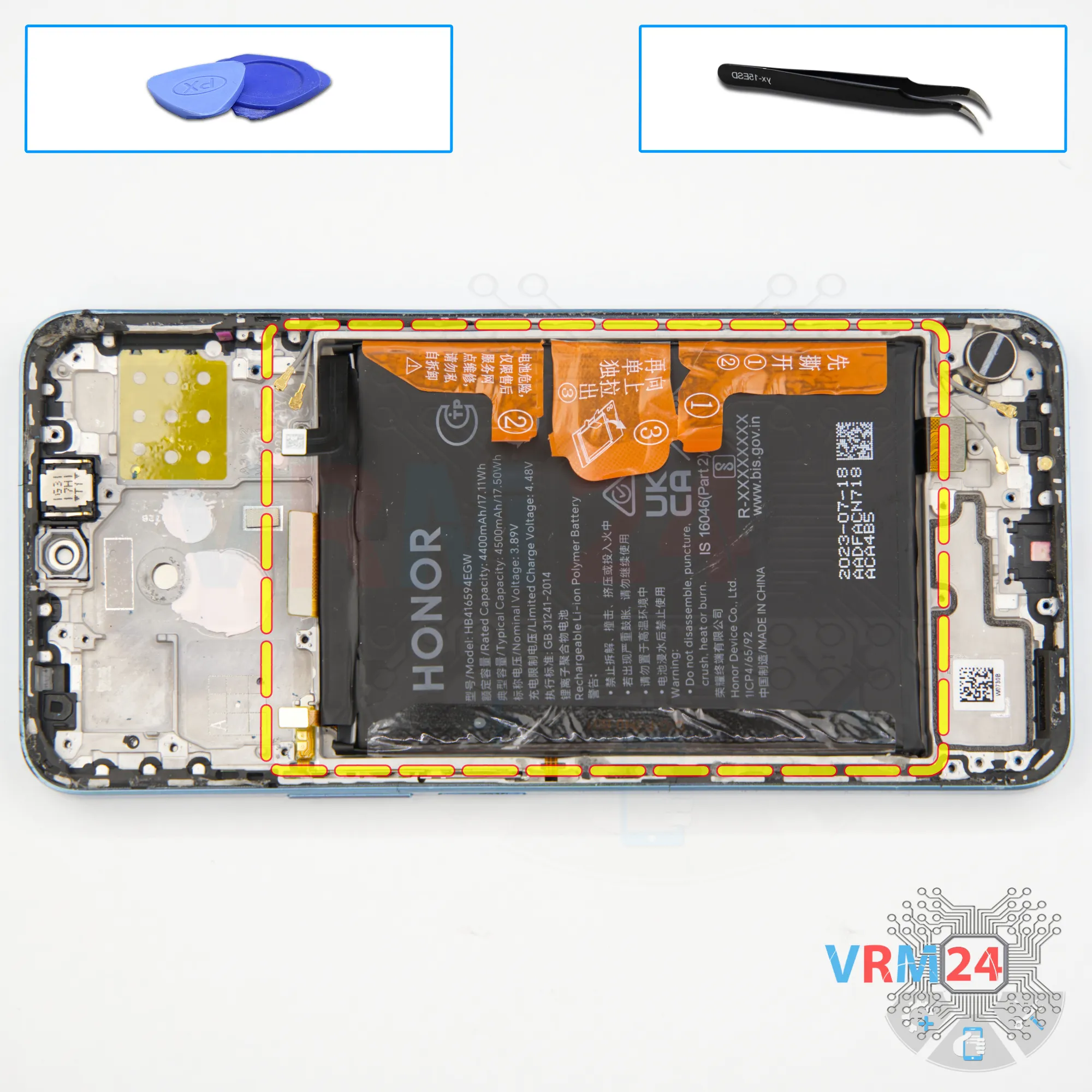

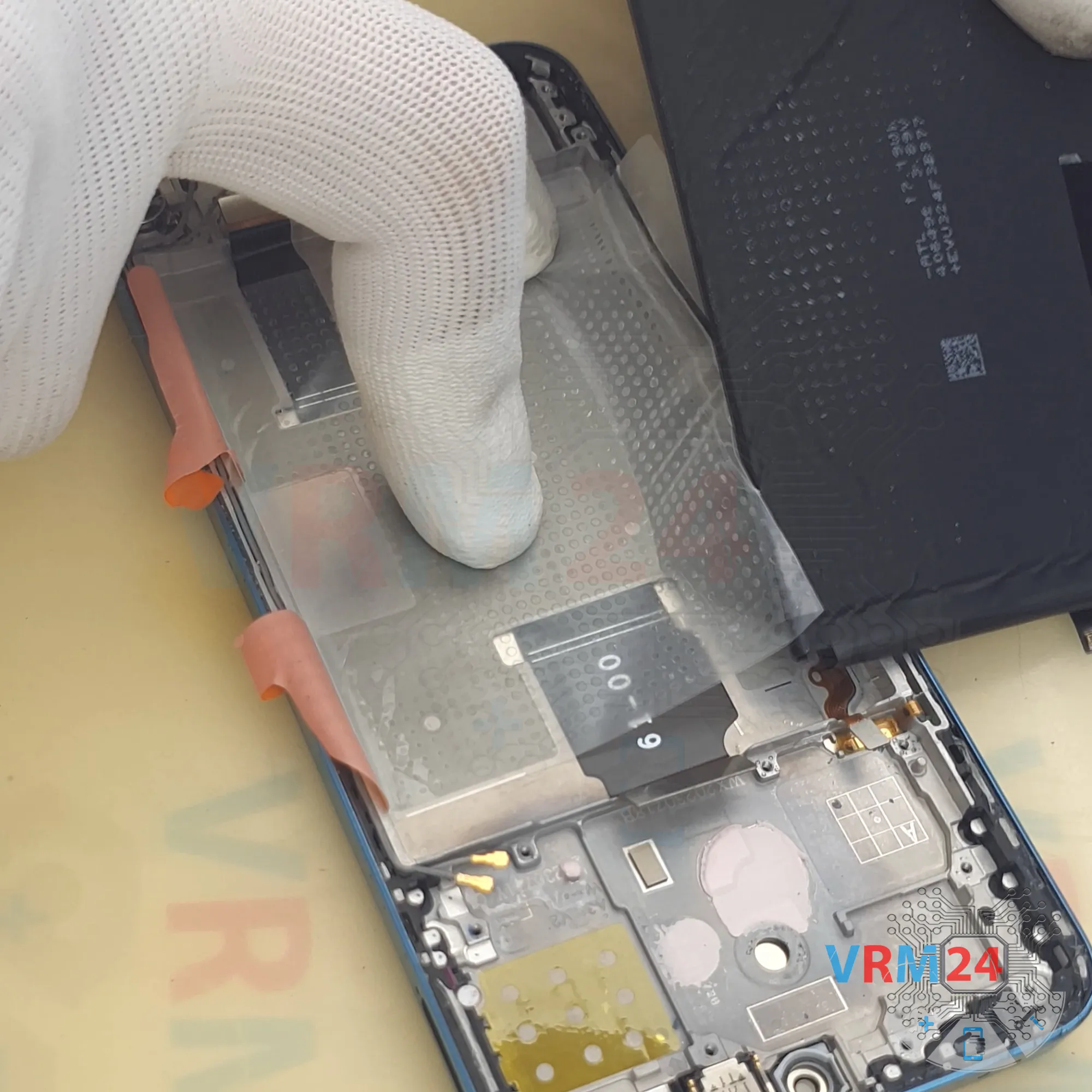

И мы переходим к отсоединннию аккумулятора.

Как обычно в устройствах HONOR, есть коричневые язычки.

Сначала читаем инструкцию на наклейке — важно знать, какие язычки нужно отвернуть, а какой тянуть.

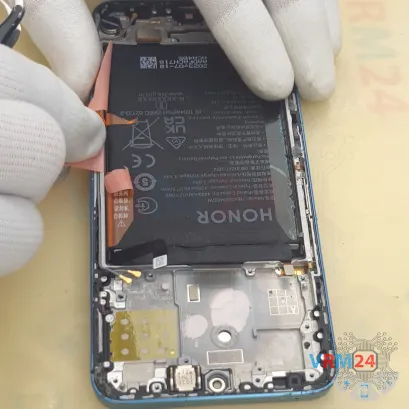

Осторожно отворачиваем язычки, чтобы они не мешали.

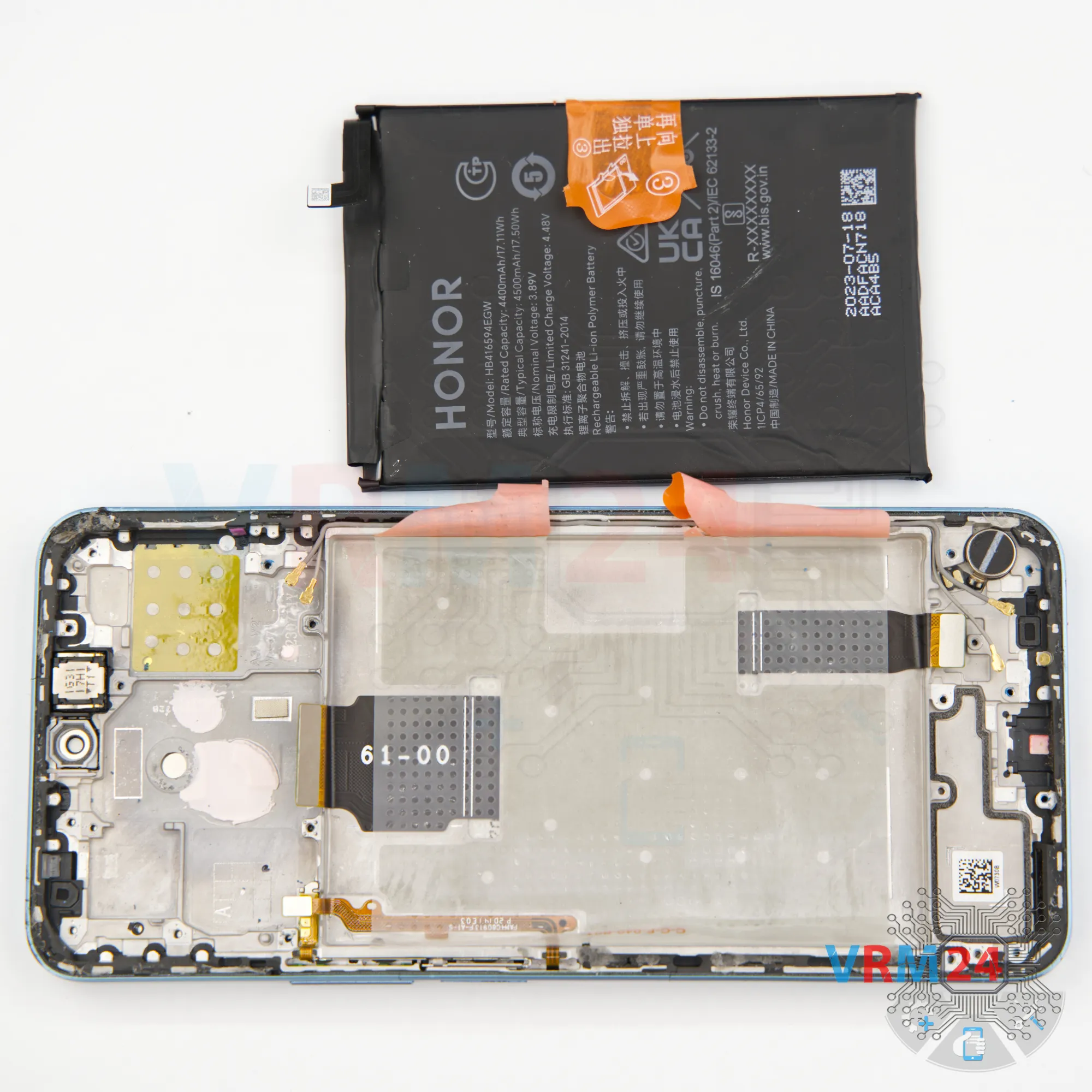

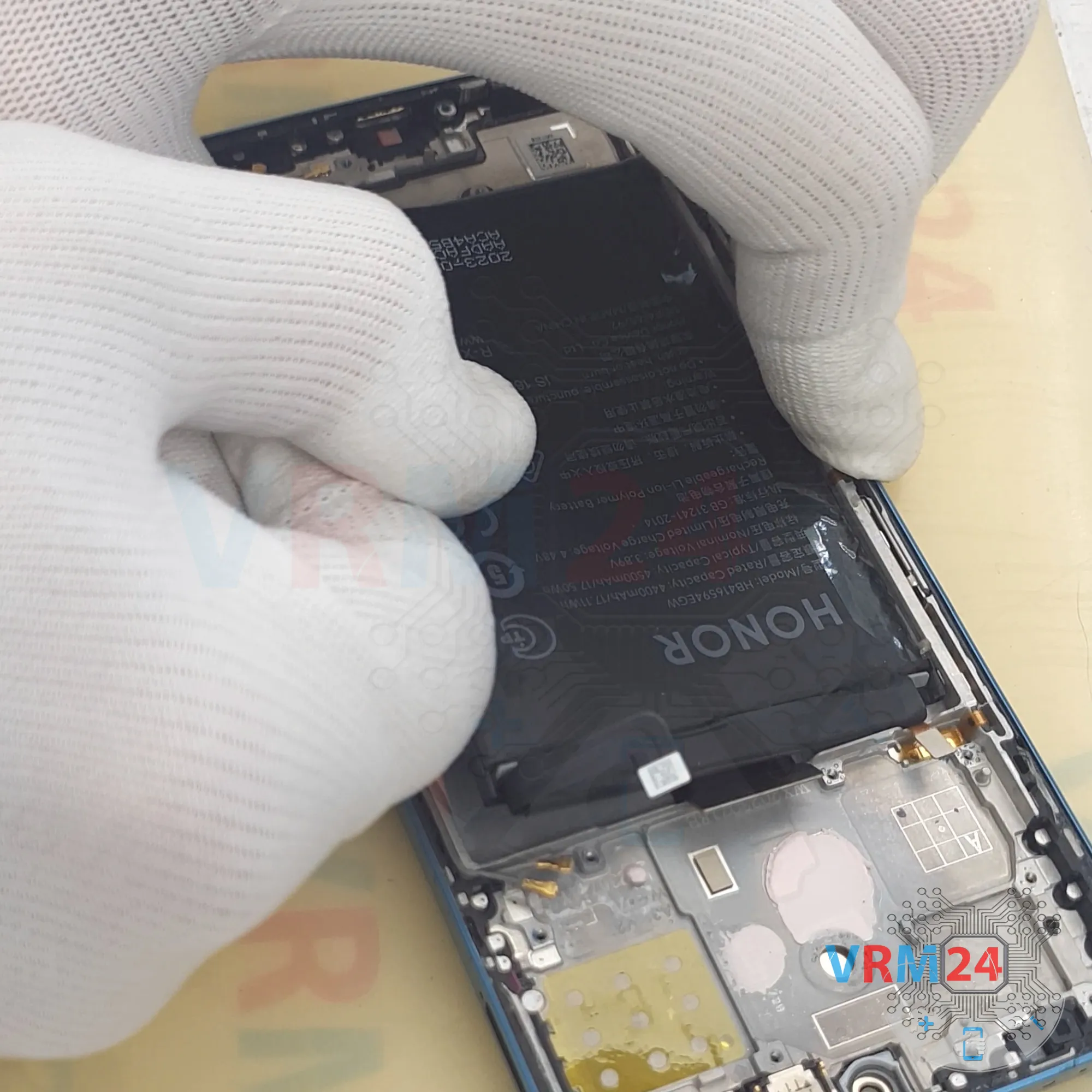

Затем, по инструкции, аккуратно тянем центральный язычок вверх и вынимаем аккумулятор.

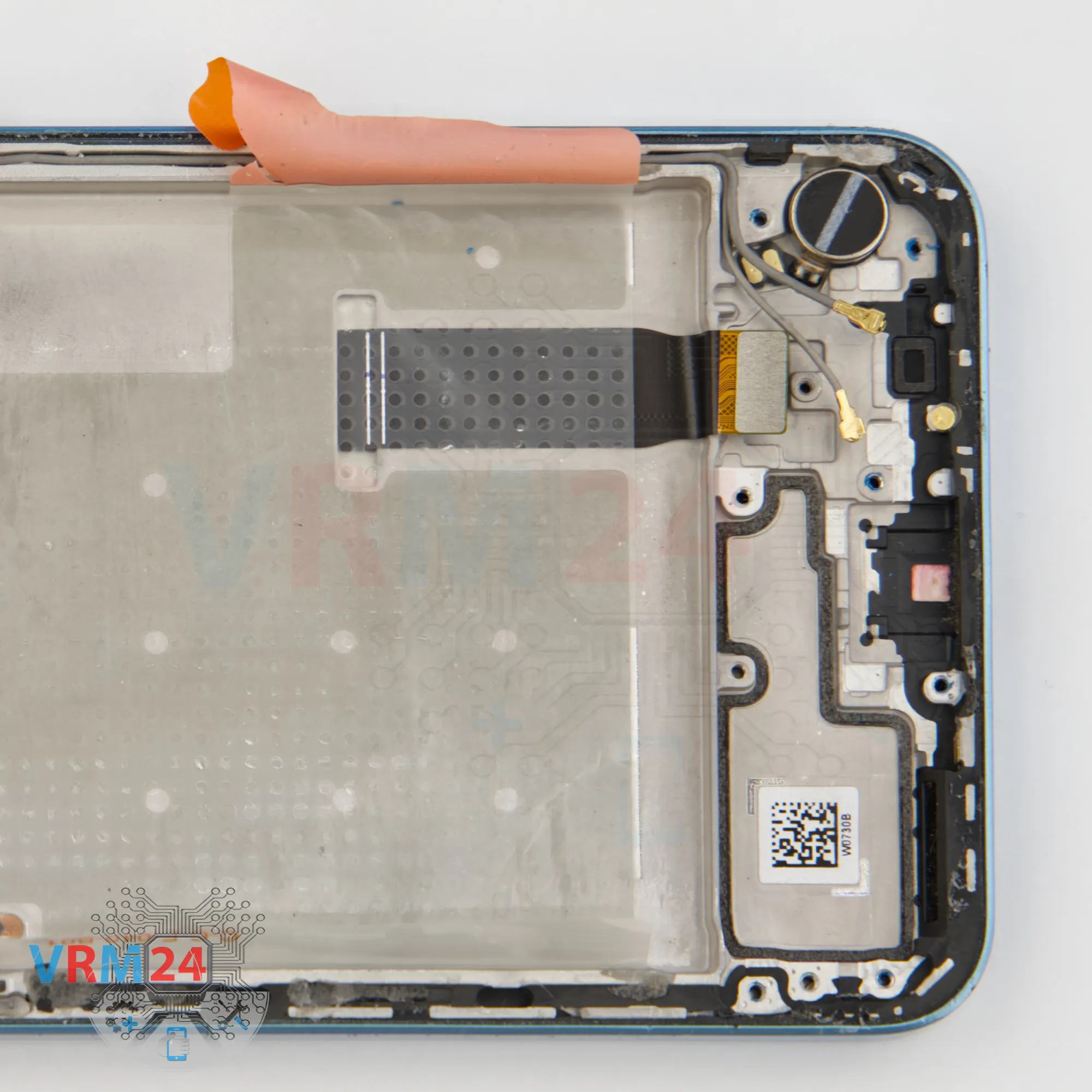

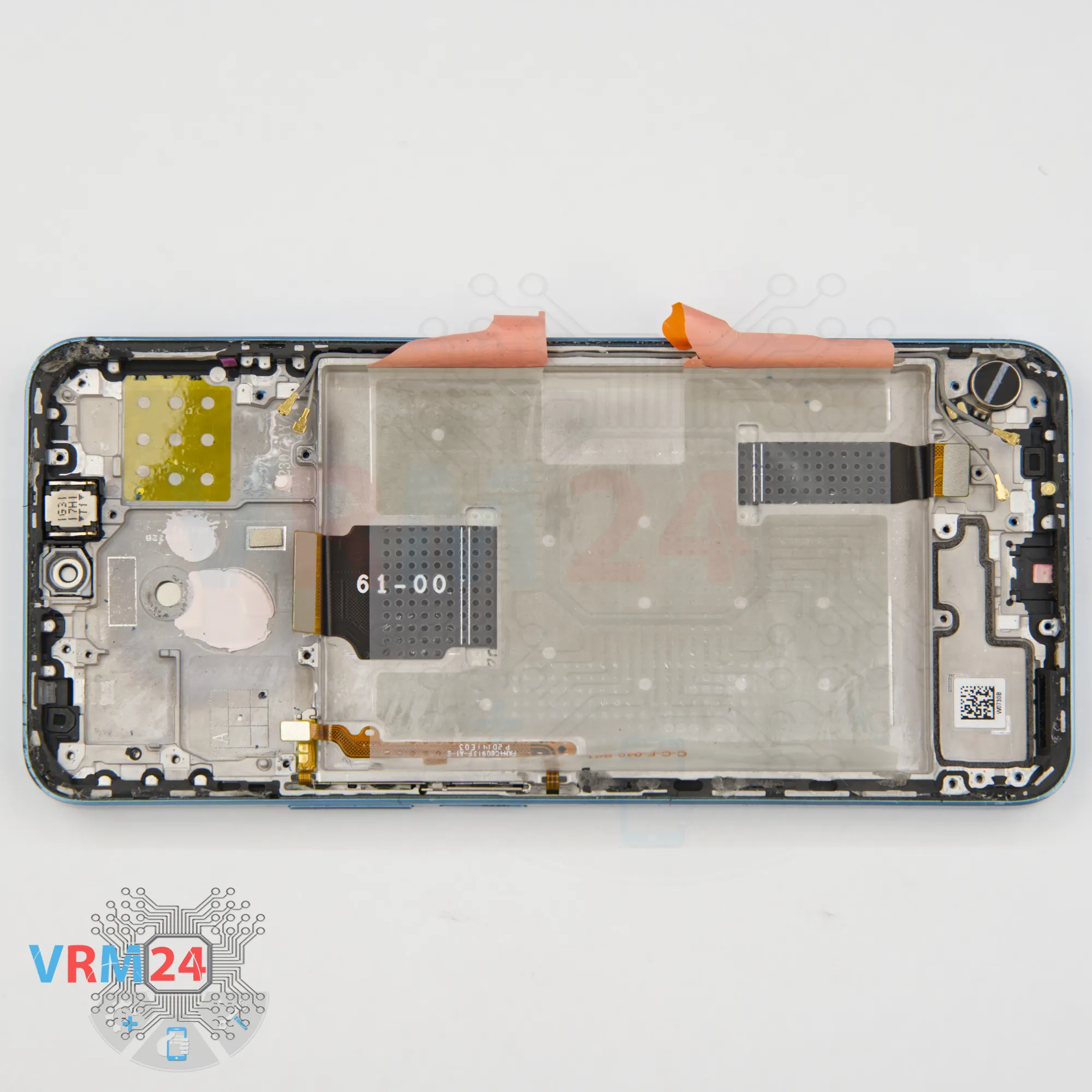

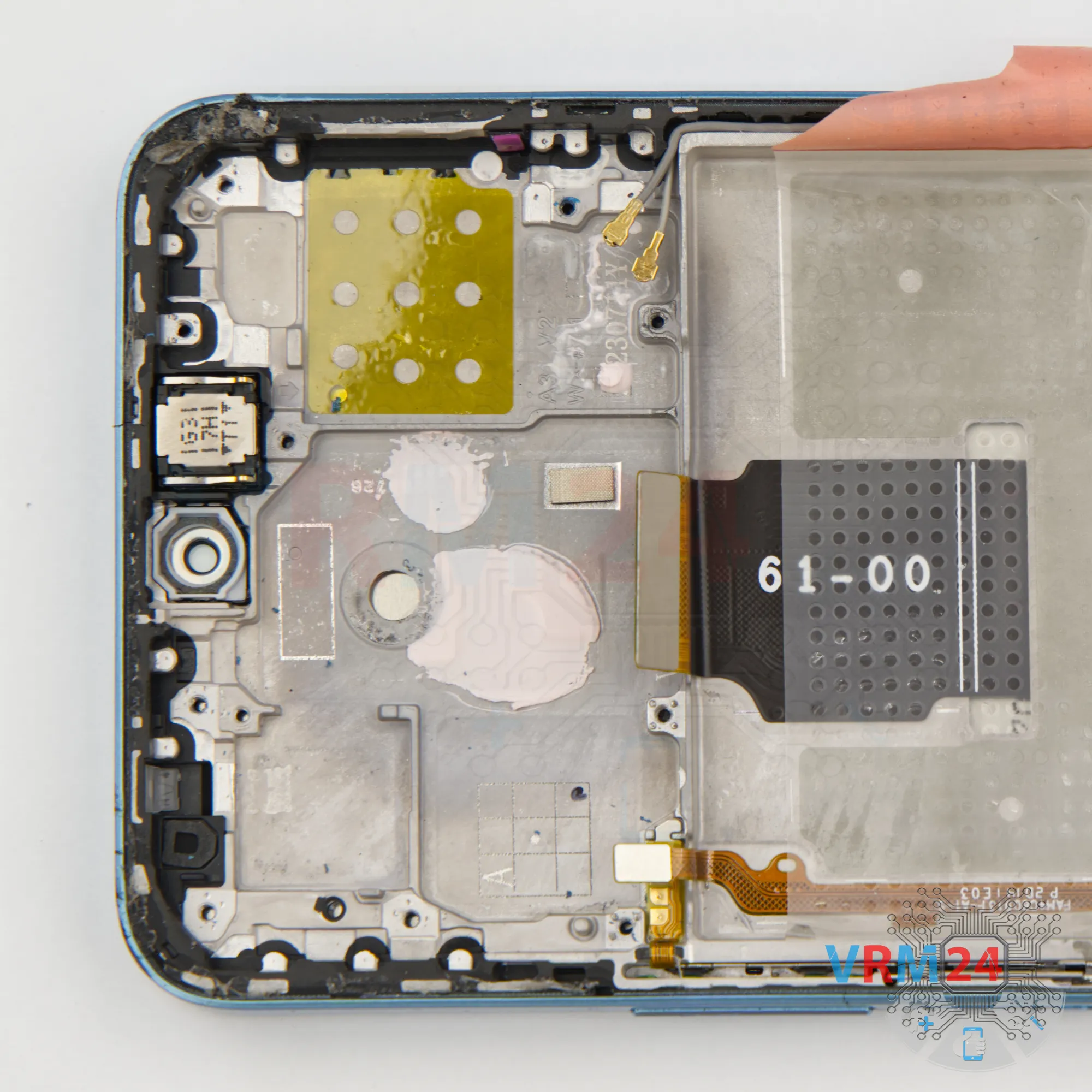

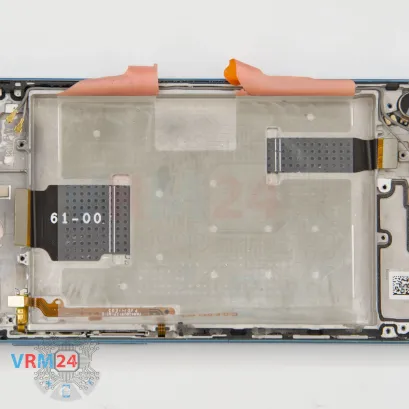

ℹ️️ В дисплейной рамке остались: разговорный динамик, вибромотор и кабели и шлейфы.
