Сложность разборки:
Сложно

Время разборки:
14 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Разборка/Ремонт мобильного девайса HTC Butterfly (ХТС Баттерфляй) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать HTC Butterfly, Шаг 1/1

Как разобрать HTC Butterfly, Шаг 1/2

Как разобрать HTC Butterfly, Шаг 1/1

Как разобрать HTC Butterfly, Шаг 1/2

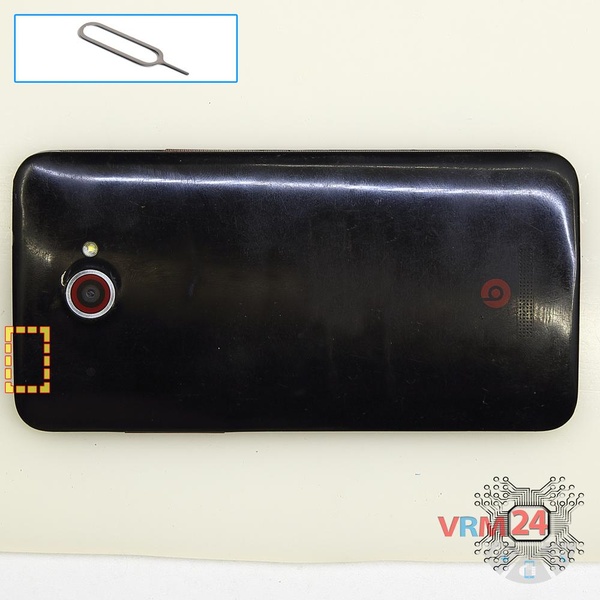

Шаг 1.

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать HTC Butterfly, Шаг 2/1

Как разобрать HTC Butterfly, Шаг 2/2

Как разобрать HTC Butterfly, Шаг 2/1

Как разобрать HTC Butterfly, Шаг 2/2

Шаг 2.

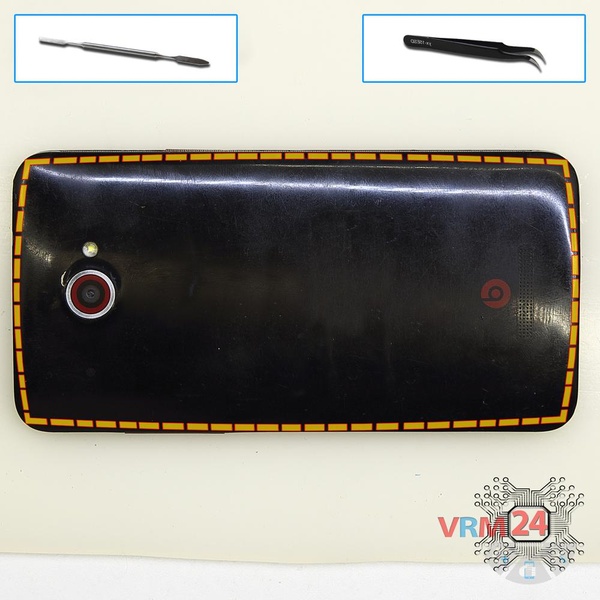

Открываем заднюю крышку.

Как разобрать HTC Butterfly, Шаг 3/1

Как разобрать HTC Butterfly, Шаг 3/1

Шаг 3.

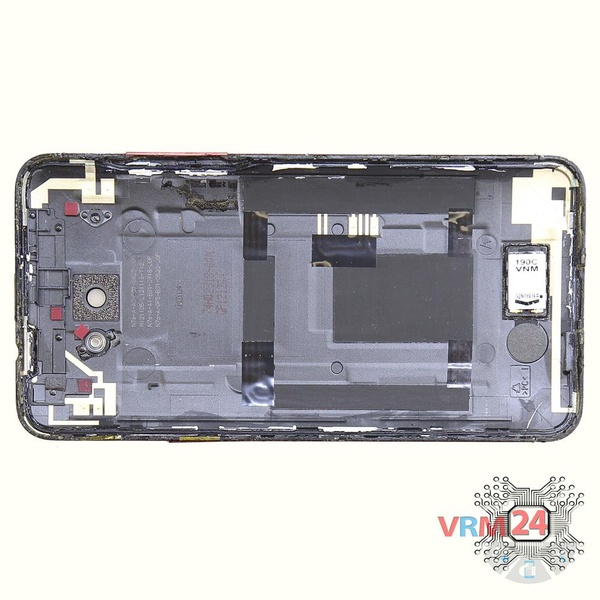

Задняя крышка с динамиком.

Как разобрать HTC Butterfly, Шаг 4/1

Как разобрать HTC Butterfly, Шаг 4/2

Как разобрать HTC Butterfly, Шаг 4/1

Как разобрать HTC Butterfly, Шаг 4/2

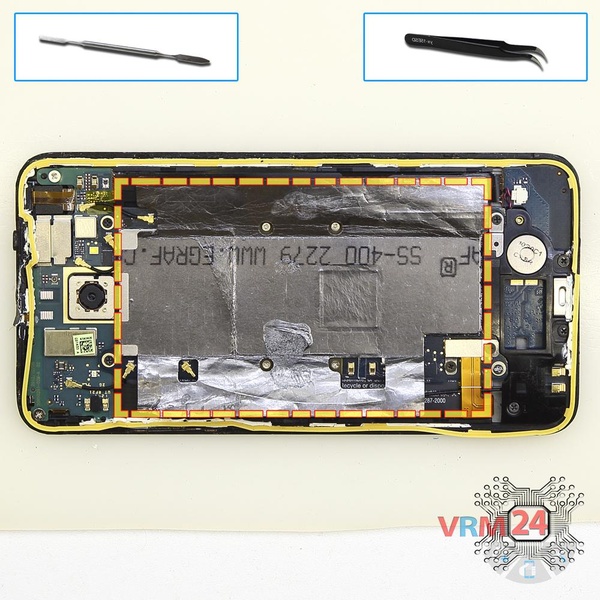

Шаг 4.

Подворачиваем вкладыш с двух сторон.

Как разобрать HTC Butterfly, Шаг 5/1

Как разобрать HTC Butterfly, Шаг 5/2

Как разобрать HTC Butterfly, Шаг 5/1

Как разобрать HTC Butterfly, Шаг 5/2

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта фиксирующих коннектор аккумулятора.

Как разобрать HTC Butterfly, Шаг 6/1

Как разобрать HTC Butterfly, Шаг 6/2

Как разобрать HTC Butterfly, Шаг 6/1

Как разобрать HTC Butterfly, Шаг 6/2

Шаг 6.

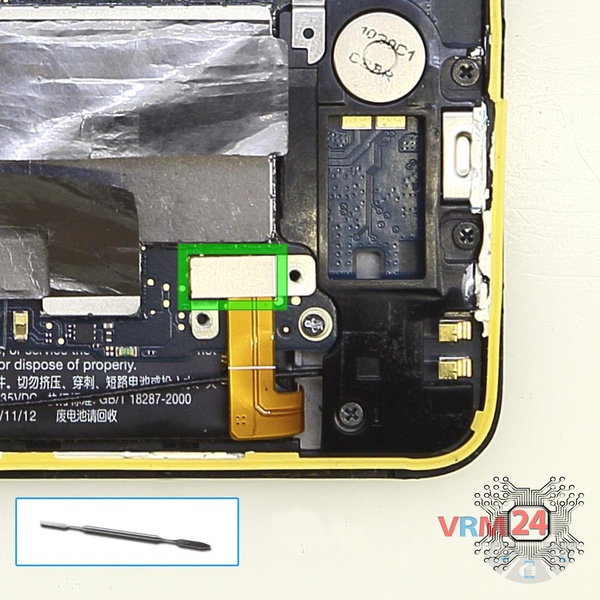

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать HTC Butterfly, Шаг 7/1

Как разобрать HTC Butterfly, Шаг 7/2

Как разобрать HTC Butterfly, Шаг 7/1

Как разобрать HTC Butterfly, Шаг 7/2

Шаг 7.

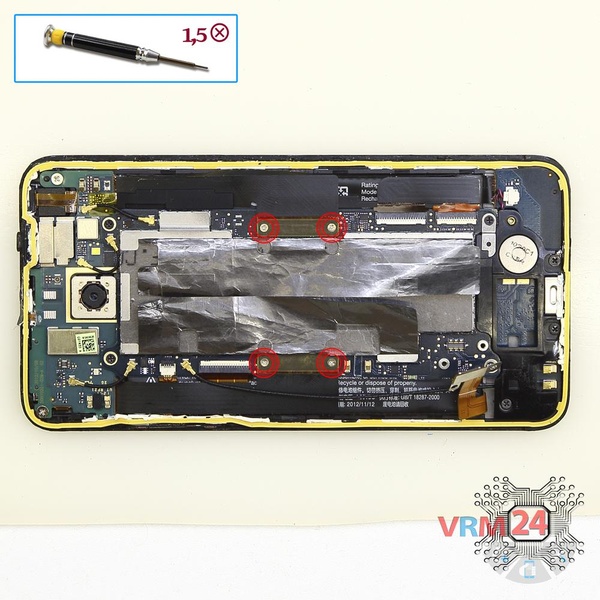

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта фиксирующих коннекторы шлейфов.

Как разобрать HTC Butterfly, Шаг 8/1

Как разобрать HTC Butterfly, Шаг 8/2

Как разобрать HTC Butterfly, Шаг 8/3

Как разобрать HTC Butterfly, Шаг 8/4

Как разобрать HTC Butterfly, Шаг 8/5

Как разобрать HTC Butterfly, Шаг 8/6

Как разобрать HTC Butterfly, Шаг 8/7

Как разобрать HTC Butterfly, Шаг 8/1

Как разобрать HTC Butterfly, Шаг 8/2

Как разобрать HTC Butterfly, Шаг 8/3

Как разобрать HTC Butterfly, Шаг 8/4

Как разобрать HTC Butterfly, Шаг 8/5

Как разобрать HTC Butterfly, Шаг 8/6

Как разобрать HTC Butterfly, Шаг 8/7

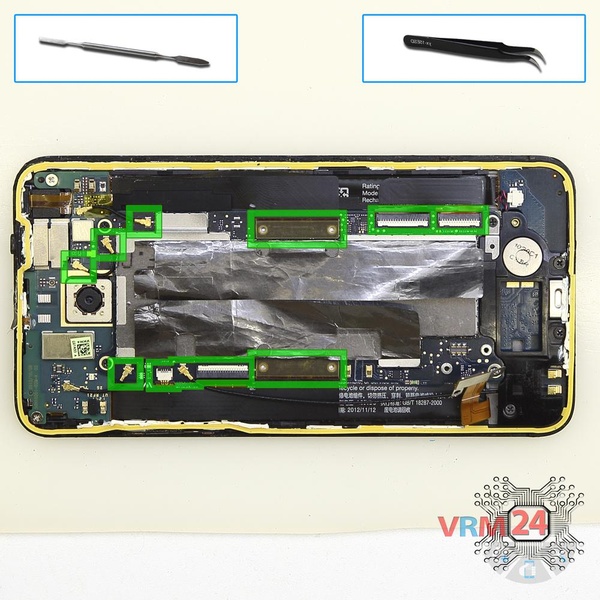

Шаг 8.

Отсоединяем коннекторы на печатной плате.

Как разобрать HTC Butterfly, Шаг 9/1

Как разобрать HTC Butterfly, Шаг 9/2

Как разобрать HTC Butterfly, Шаг 9/1

Как разобрать HTC Butterfly, Шаг 9/2

Шаг 9.

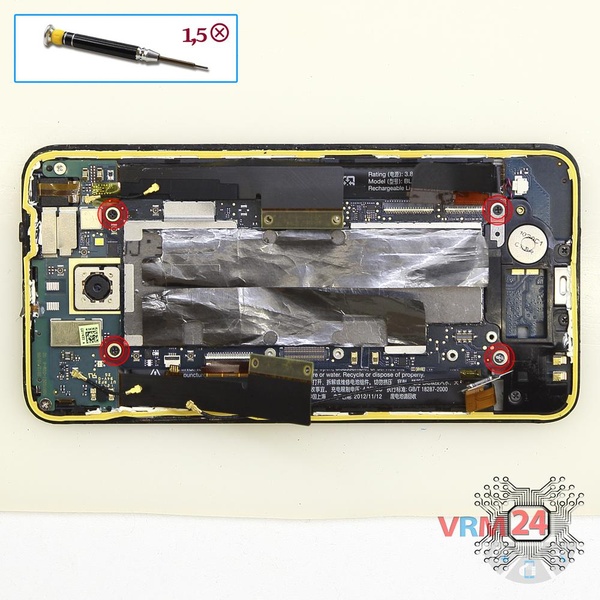

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта на печатной плате.

Как разобрать HTC Butterfly, Шаг 10/1

Как разобрать HTC Butterfly, Шаг 10/2

Как разобрать HTC Butterfly, Шаг 10/1

Как разобрать HTC Butterfly, Шаг 10/2

Шаг 10.

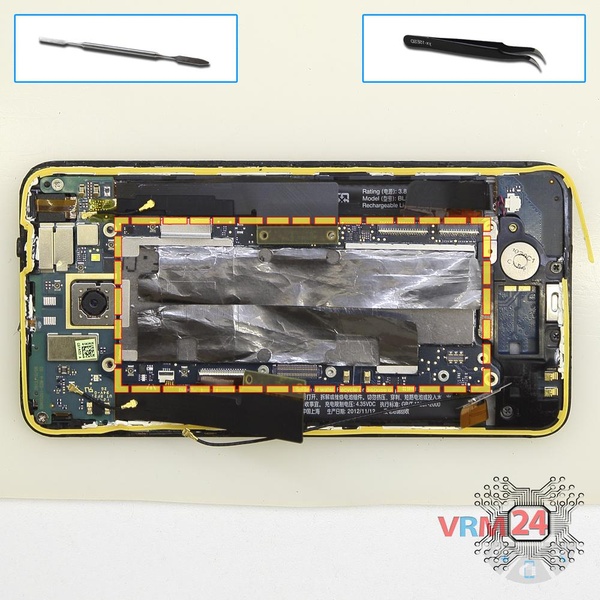

Снимаем печатную плату.

Как разобрать HTC Butterfly, Шаг 11/1

Как разобрать HTC Butterfly, Шаг 11/2

Как разобрать HTC Butterfly, Шаг 11/1

Как разобрать HTC Butterfly, Шаг 11/2

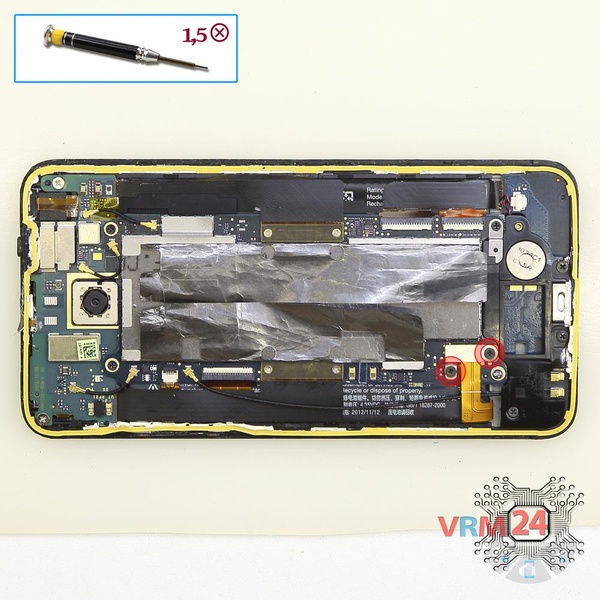

Шаг 11.

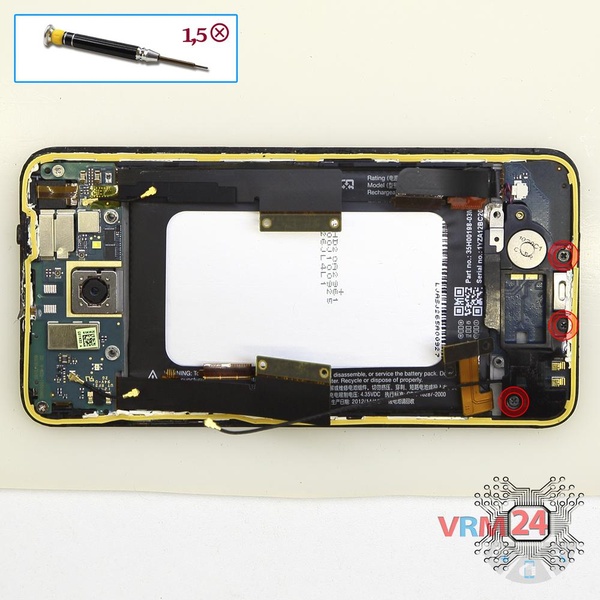

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на нижней плате.

Как разобрать HTC Butterfly, Шаг 12/1

Как разобрать HTC Butterfly, Шаг 12/2

Как разобрать HTC Butterfly, Шаг 12/1

Как разобрать HTC Butterfly, Шаг 12/2

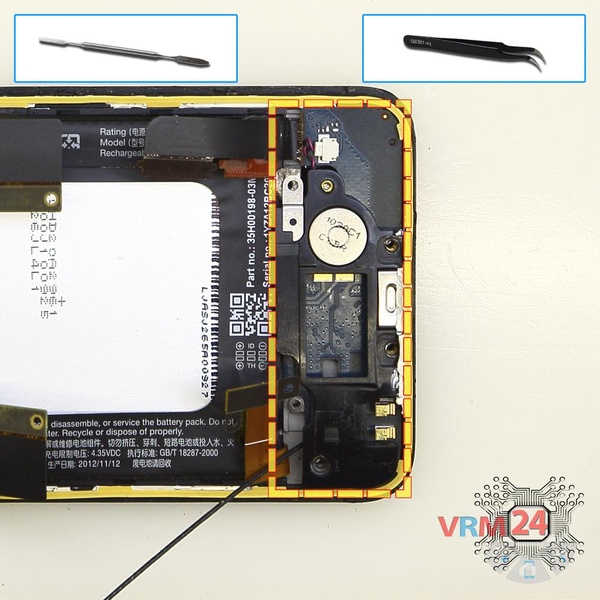

Шаг 12.

Отсоединяем нижнюю плату.

Как разобрать HTC Butterfly, Шаг 13/1

Как разобрать HTC Butterfly, Шаг 13/2

Как разобрать HTC Butterfly, Шаг 13/1

Как разобрать HTC Butterfly, Шаг 13/2

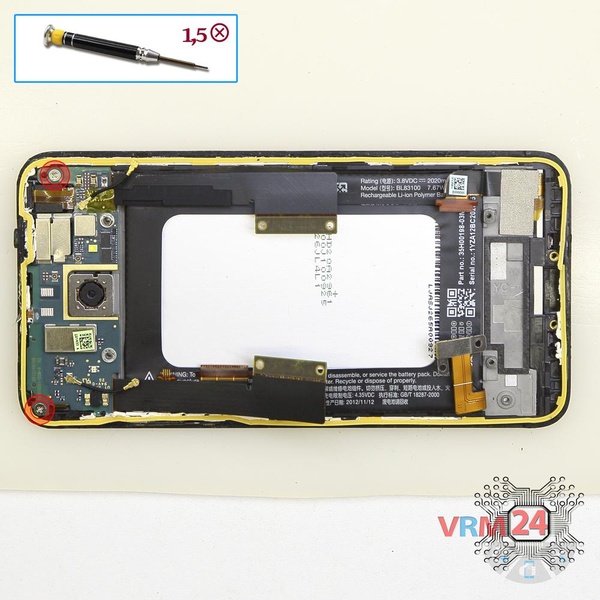

Шаг 13.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на верхней плате.

Как разобрать HTC Butterfly, Шаг 14/1

Как разобрать HTC Butterfly, Шаг 14/2

Как разобрать HTC Butterfly, Шаг 14/1

Как разобрать HTC Butterfly, Шаг 14/2

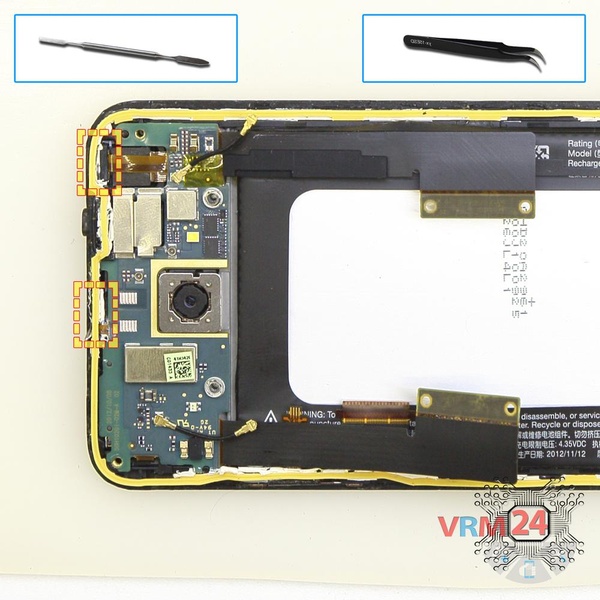

Шаг 14.

Приподнимаем шлейфа.

Как разобрать HTC Butterfly, Шаг 15/1

Как разобрать HTC Butterfly, Шаг 15/2

Как разобрать HTC Butterfly, Шаг 15/1

Как разобрать HTC Butterfly, Шаг 15/2

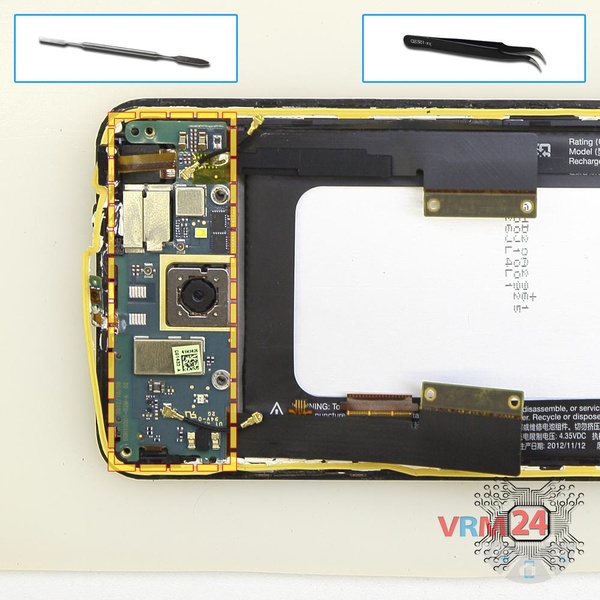

Шаг 15.

Снимаем верхнюю печатную плату.

Как разобрать HTC Butterfly, Шаг 16/1

Как разобрать HTC Butterfly, Шаг 16/2

Как разобрать HTC Butterfly, Шаг 16/3

Как разобрать HTC Butterfly, Шаг 16/1

Как разобрать HTC Butterfly, Шаг 16/2

Как разобрать HTC Butterfly, Шаг 16/3

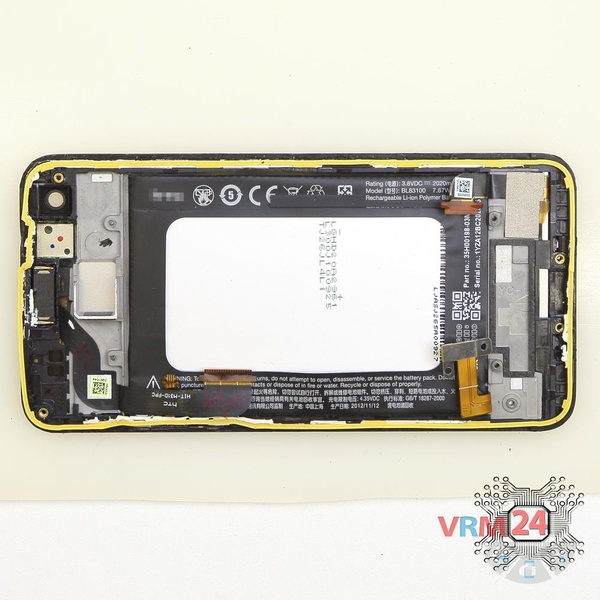

Шаг 16.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту HTC Butterfly от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #HTC #HTC Butterfly

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 14 минут.
Наше руководство подходит для всех моделей HTC Butterfly — ХТС Баттерфляй, выпущенных для рынков разных стран.
