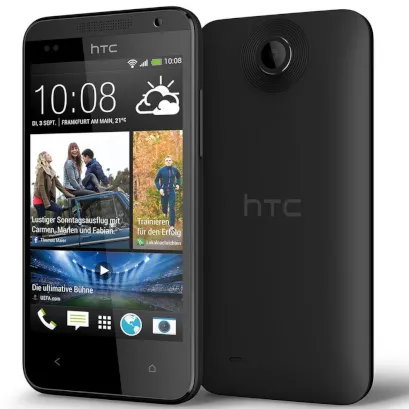

HTC Desire 300
HTC Desire 300
Сложность разборки:
Легко
Время разборки:
3 мин

Рекомендованные инструменты

Фен Фен
Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса HTC Desire 300 (ХТС Дезайр 300) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать HTC Desire 300, Шаг 1/1 Как разобрать HTC Desire 300, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

Как разобрать HTC Desire 300, Шаг 2/1 Как разобрать HTC Desire 300, Шаг 2/2

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать HTC Desire 300, Шаг 3/1 Как разобрать HTC Desire 300, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 10 болтов по периметру телефона.

Как разобрать HTC Desire 300, Шаг 4/1 Как разобрать HTC Desire 300, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать HTC Desire 300, Шаг 5/1

Шаг 5.

Средняя рамка.

Как разобрать HTC Desire 300, Шаг 6/1 Как разобрать HTC Desire 300, Шаг 6/2

Шаг 6.

Отсоединяем коннекторы на печатной плате и из фиксирующего отверстия в рамке модуля вынимаем вибромотор.

Как разобрать HTC Desire 300, Шаг 7/1 Как разобрать HTC Desire 300, Шаг 7/2 Как разобрать HTC Desire 300, Шаг 7/3

Шаг 7.

Переворачиваем плату, отсоединяем коннектор с внутренней стороны и снимаем плату.

Как разобрать HTC Desire 300, Шаг 8/1 Как разобрать HTC Desire 300, Шаг 8/2 Как разобрать HTC Desire 300, Шаг 8/3

Шаг 8.

Отсоединяем коннектор на нижней печатной плате и коннектор межплатного шлейфа с внутренней стороны и снимаем плату.

Как разобрать HTC Desire 300, Шаг 9/1 Как разобрать HTC Desire 300, Шаг 9/2 Как разобрать HTC Desire 300, Шаг 9/3

Шаг 9.

Отсоединяем коннектор и отклеиваем вкладыш и межплатный шлейф.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать HTC Desire 300, Шаг 10/1 Как разобрать HTC Desire 300, Шаг 10/2 Как разобрать HTC Desire 300, Шаг 10/3

Шаг 10.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту HTC Desire 300 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #HTC #HTC Desire 300
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 3 минут.
Наше руководство подходит для всех моделей HTC Desire 300 — ХТС Дезайр 300, выпущенных для рынков разных стран.
