HTC Sensation XE

HTC Sensation XE

Сложность разборки:
Легко

Время разборки:
3 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса HTC Sensation XE (ХТС Сенсейшен ХЕ) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать HTC Sensation XE, Шаг 1/1

Как разобрать HTC Sensation XE, Шаг 1/1

Шаг 1.

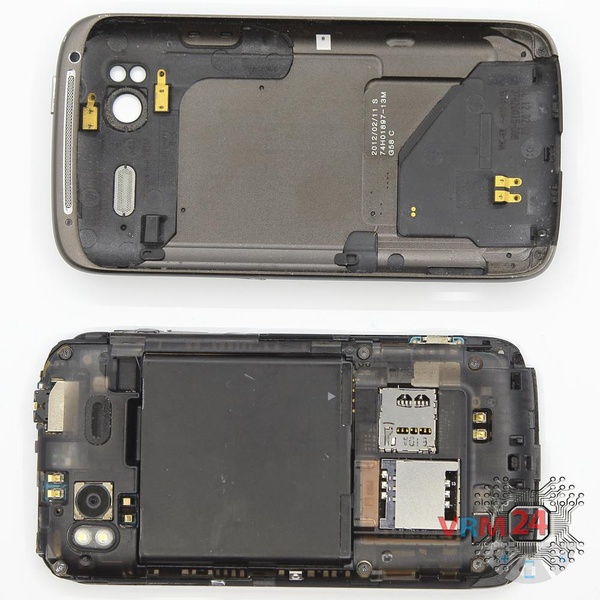

Открываем заднюю крышку.

Как разобрать HTC Sensation XE, Шаг 2/1

Как разобрать HTC Sensation XE, Шаг 2/1

Шаг 2.

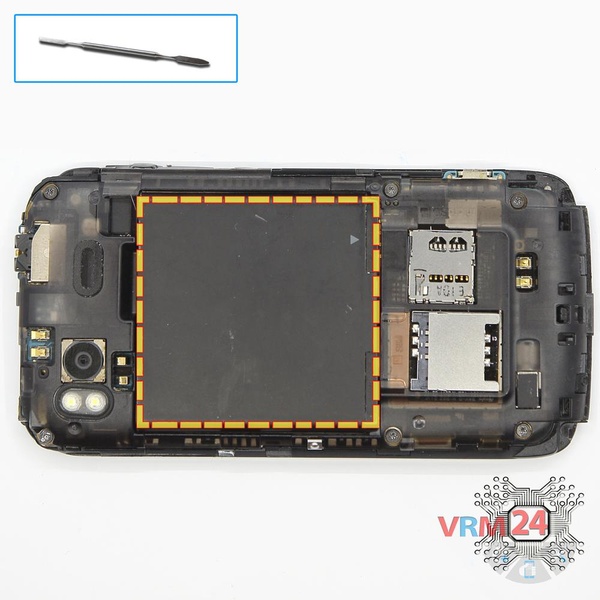

Отсоединяем аккумуляторную батарею.

Как разобрать HTC Sensation XE, Шаг 3/1

Как разобрать HTC Sensation XE, Шаг 3/2

Как разобрать HTC Sensation XE, Шаг 3/1

Как разобрать HTC Sensation XE, Шаг 3/2

Шаг 3.

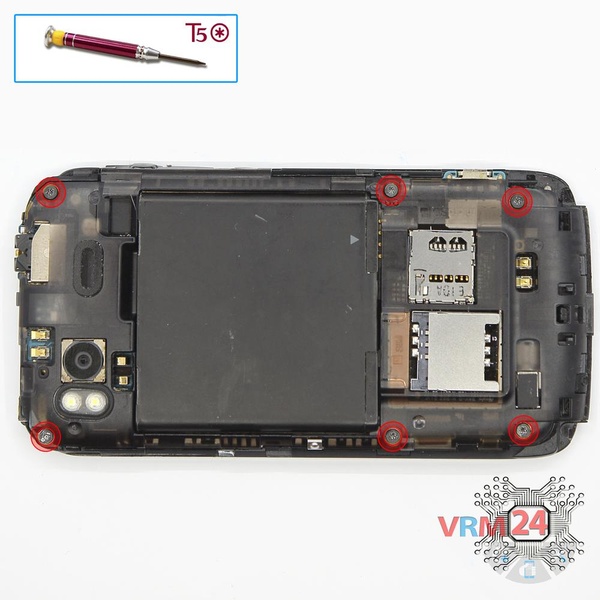

При помощи отвертки (шестигранная Т5) откручиваем 6 болтов по периметру телефона.

Как разобрать HTC Sensation XE, Шаг 4/1

Как разобрать HTC Sensation XE, Шаг 4/2

Как разобрать HTC Sensation XE, Шаг 4/1

Как разобрать HTC Sensation XE, Шаг 4/2

Шаг 4.

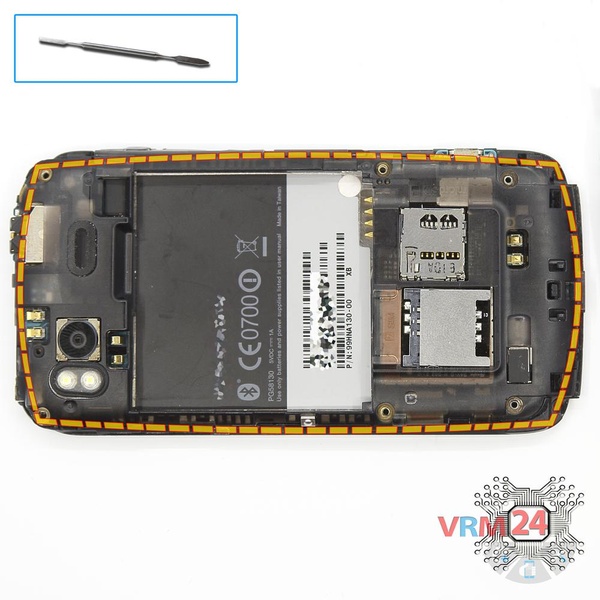

Отсоединяем среднюю рамку.

Как разобрать HTC Sensation XE, Шаг 5/1

Как разобрать HTC Sensation XE, Шаг 5/1

Шаг 5.

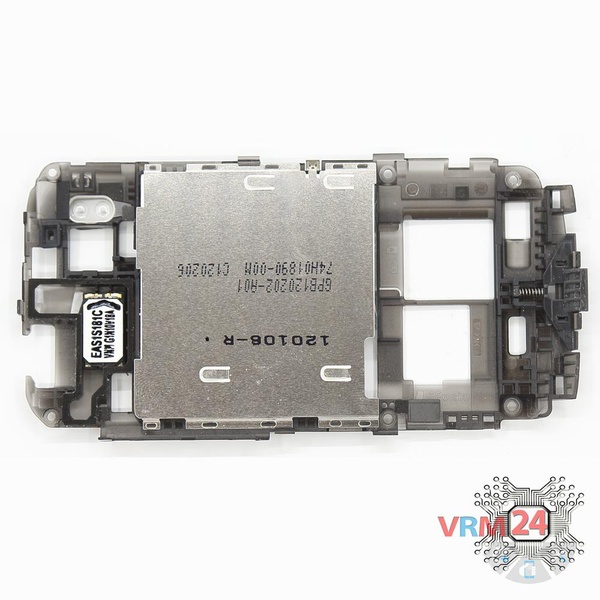

Средняя рамка с динамиком.

Как разобрать HTC Sensation XE, Шаг 6/1

Как разобрать HTC Sensation XE, Шаг 6/2

Как разобрать HTC Sensation XE, Шаг 6/1

Как разобрать HTC Sensation XE, Шаг 6/2

Шаг 6.

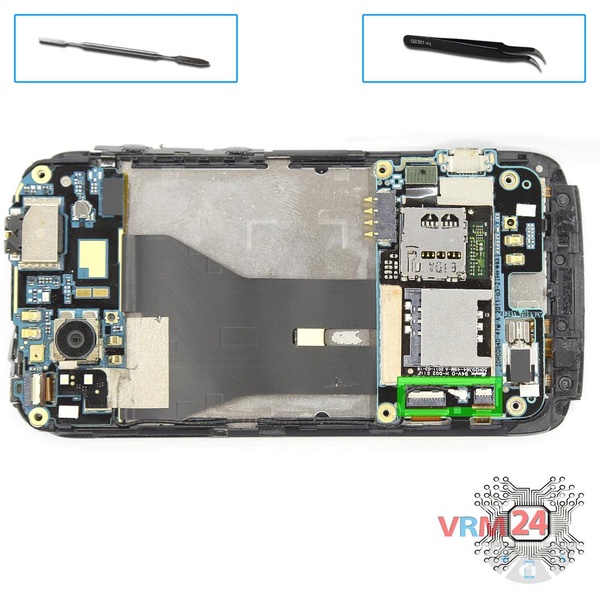

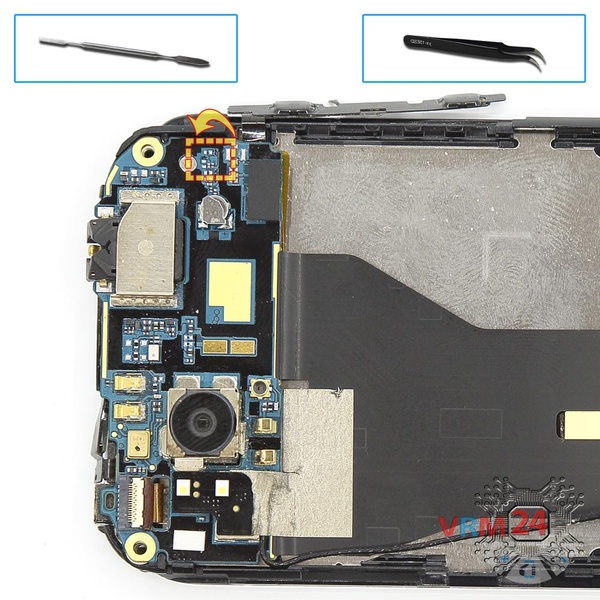

Отсоединяем коннекторы на печатной плате.

Как разобрать HTC Sensation XE, Шаг 7/1

Как разобрать HTC Sensation XE, Шаг 7/2

Как разобрать HTC Sensation XE, Шаг 7/3

Как разобрать HTC Sensation XE, Шаг 7/1

Как разобрать HTC Sensation XE, Шаг 7/2

Как разобрать HTC Sensation XE, Шаг 7/3

Шаг 7.

Переворачиваем печатную плату, отсоединяем коннекторы с внутренней стороны и снимаем плату.

Как разобрать HTC Sensation XE, Шаг 8/1

Как разобрать HTC Sensation XE, Шаг 8/1

Шаг 8.

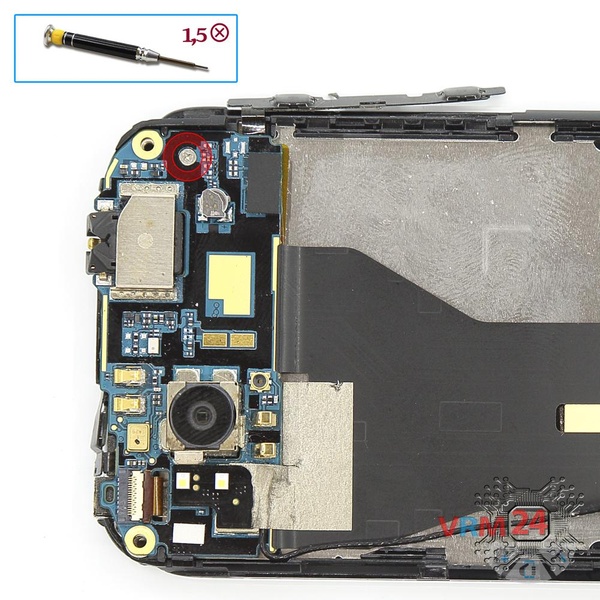

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на верхней плате.

Как разобрать HTC Sensation XE, Шаг 9/1

Как разобрать HTC Sensation XE, Шаг 9/2

Как разобрать HTC Sensation XE, Шаг 9/3

Как разобрать HTC Sensation XE, Шаг 9/1

Как разобрать HTC Sensation XE, Шаг 9/2

Как разобрать HTC Sensation XE, Шаг 9/3

Шаг 9.

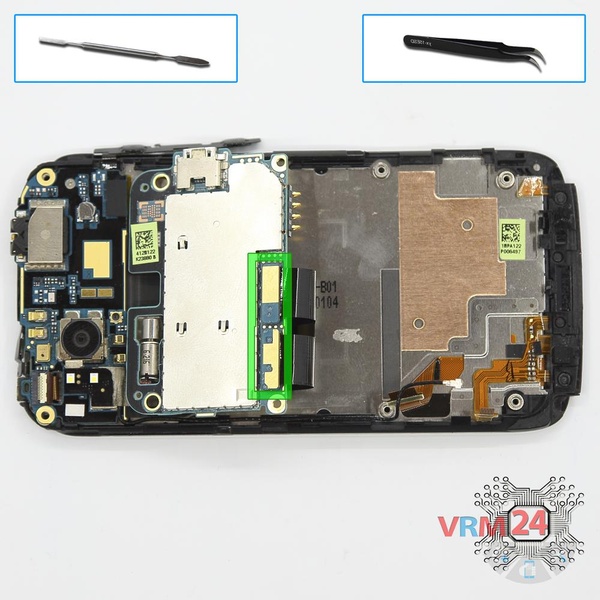

Приподнимаем верхнюю плату, отсоединяем коннектор с внутренней стороны и снимаем плату и межплатным шлейфом.

Как разобрать HTC Sensation XE, Шаг 10/1

Как разобрать HTC Sensation XE, Шаг 10/1

Шаг 10.

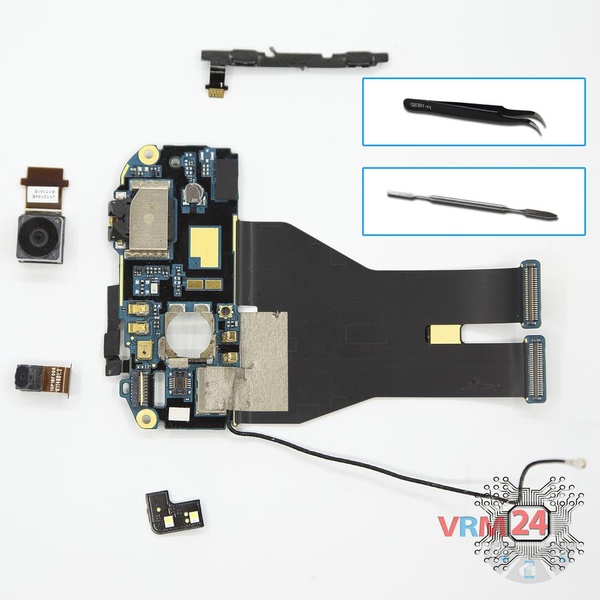

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеру, шлейф кнопок громкости и включения и вспышку.

Подробные видео инструкции по разборке и ремонту HTC Sensation XE от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #HTC #HTC Sensation XE

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 3 минут.
Наше руководство подходит для всех моделей HTC Sensation XE — ХТС Сенсейшен ХЕ, выпущенных для рынков разных стран.
