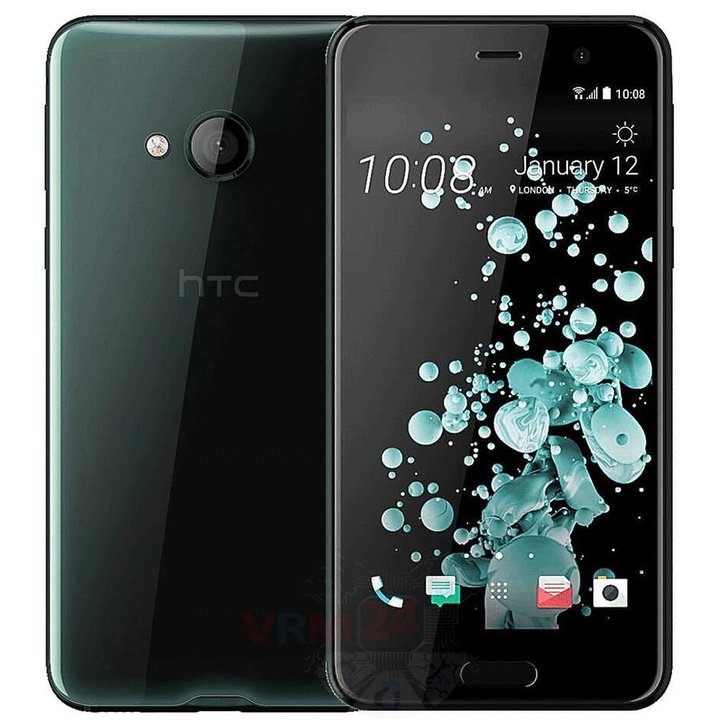

HTC U Play

HTC U Play

Сложность разборки:
Легко

Время разборки:
12 мин

Рекомендованные инструменты

Фен

Фен

Отвертка Шестигранная Т5

Отвертка шестигранная т5

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса HTC U Play (ХТС Ю Плей) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать HTC U Play, Шаг 1/1

Как разобрать HTC U Play, Шаг 1/2

Как разобрать HTC U Play, Шаг 1/1

Как разобрать HTC U Play, Шаг 1/2

Шаг 1.

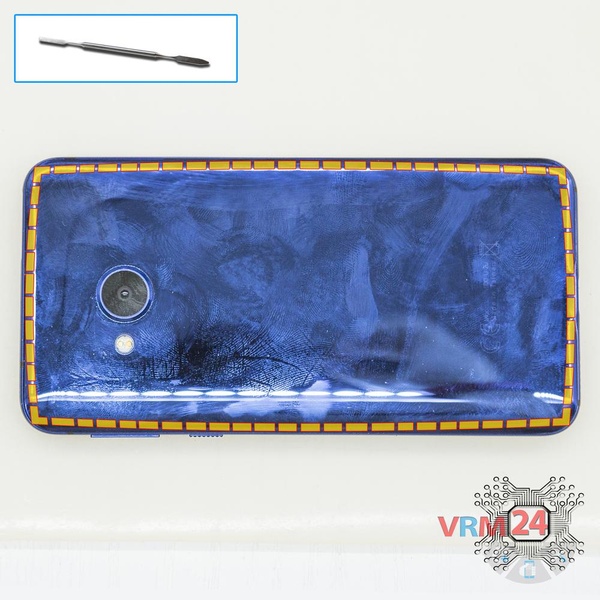

Открываем заднюю крышку.

Как разобрать HTC U Play, Шаг 2/1

Как разобрать HTC U Play, Шаг 2/2

Как разобрать HTC U Play, Шаг 2/1

Как разобрать HTC U Play, Шаг 2/2

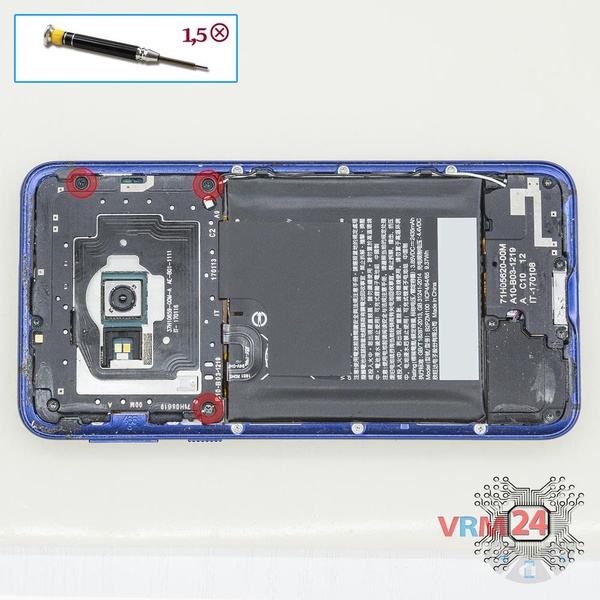

Шаг 2.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта.

Как разобрать HTC U Play, Шаг 3/1

Как разобрать HTC U Play, Шаг 3/2

Как разобрать HTC U Play, Шаг 3/1

Как разобрать HTC U Play, Шаг 3/2

Шаг 3.

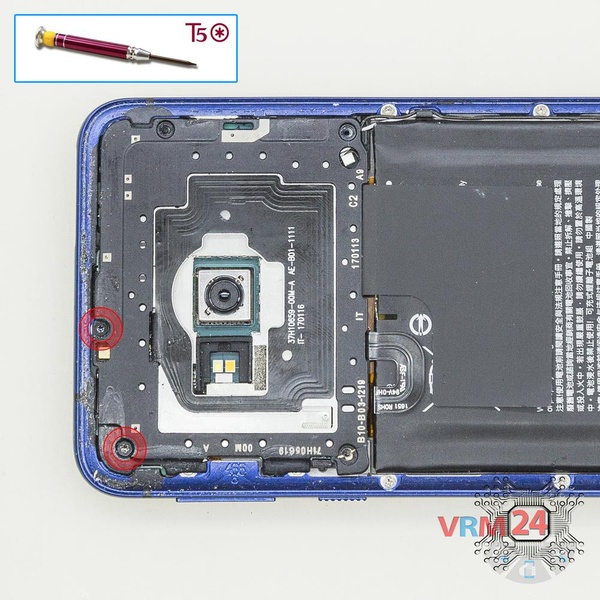

При помощи отвертки (шестигранная Т5) откручиваем 2 болта.

Как разобрать HTC U Play, Шаг 4/1

Как разобрать HTC U Play, Шаг 4/2

Как разобрать HTC U Play, Шаг 4/1

Как разобрать HTC U Play, Шаг 4/2

Шаг 4.

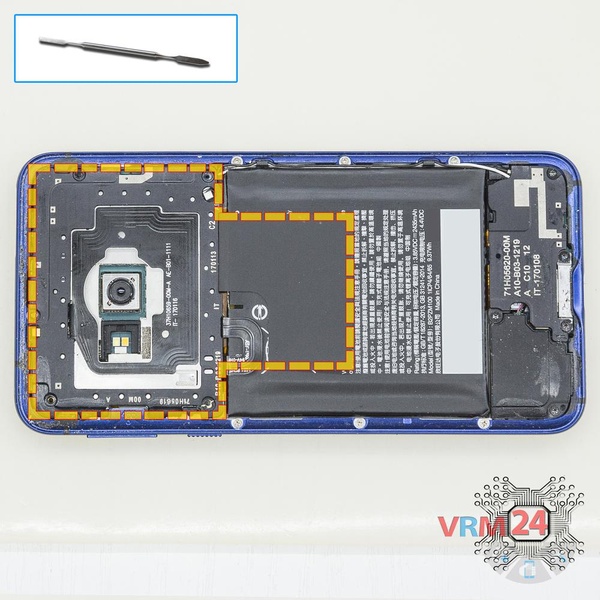

Отсоединяем вкладыш NFC.

Как разобрать HTC U Play, Шаг 5/1

Как разобрать HTC U Play, Шаг 5/2

Как разобрать HTC U Play, Шаг 5/1

Как разобрать HTC U Play, Шаг 5/2

Шаг 5.

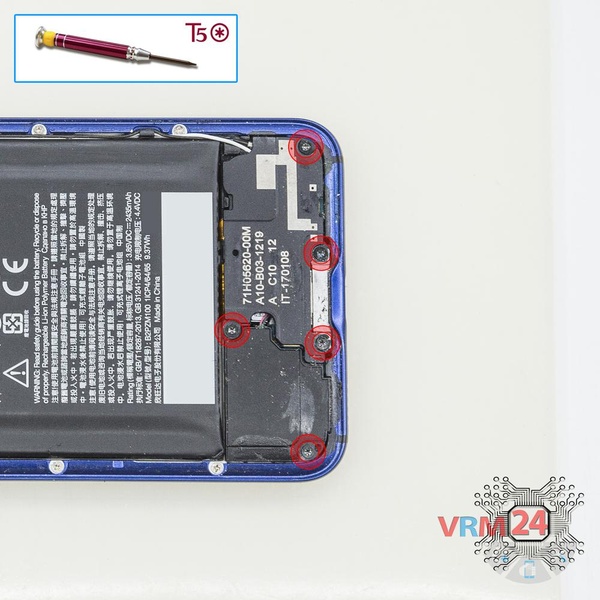

При помощи отвертки (шестигранная Т5) откручиваем 5 болтов в нижней части.

Как разобрать HTC U Play, Шаг 6/1

Как разобрать HTC U Play, Шаг 6/2

Как разобрать HTC U Play, Шаг 6/1

Как разобрать HTC U Play, Шаг 6/2

Шаг 6.

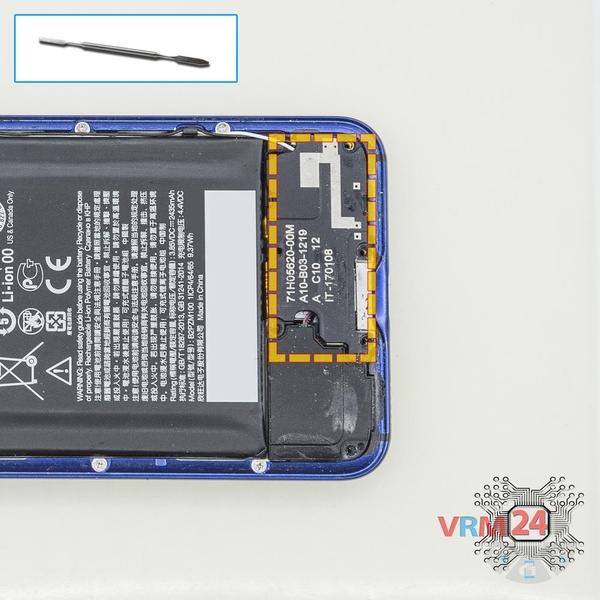

Отсоединяем панель с антеннами.

Как разобрать HTC U Play, Шаг 7/1

Как разобрать HTC U Play, Шаг 7/2

Как разобрать HTC U Play, Шаг 7/3

Как разобрать HTC U Play, Шаг 7/1

Как разобрать HTC U Play, Шаг 7/2

Как разобрать HTC U Play, Шаг 7/3

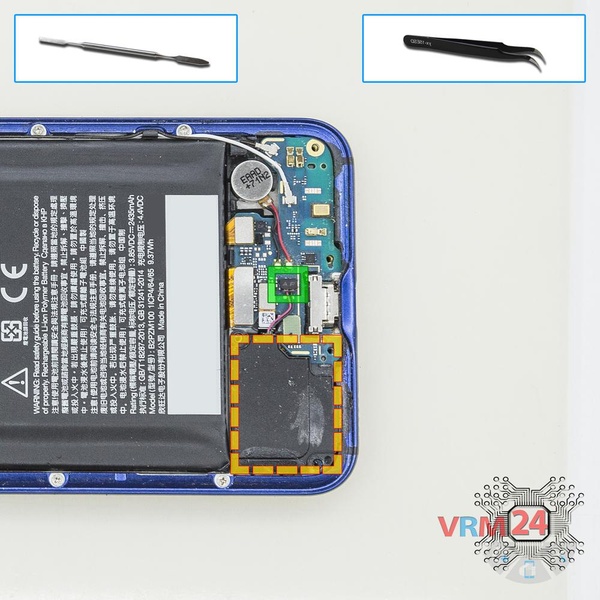

Шаг 7.

Отсоединяем коннектор на печатной плате и снимаем блок с динамиком.

Как разобрать HTC U Play, Шаг 8/1

Как разобрать HTC U Play, Шаг 8/2

Как разобрать HTC U Play, Шаг 8/1

Как разобрать HTC U Play, Шаг 8/2

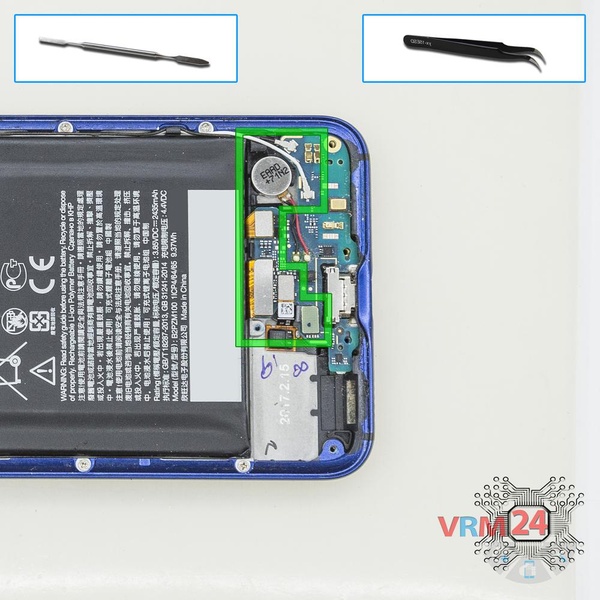

Шаг 8.

Отсоединяем коннекторы на печатной плате.

Как разобрать HTC U Play, Шаг 9/1

Как разобрать HTC U Play, Шаг 9/2

Как разобрать HTC U Play, Шаг 9/1

Как разобрать HTC U Play, Шаг 9/2

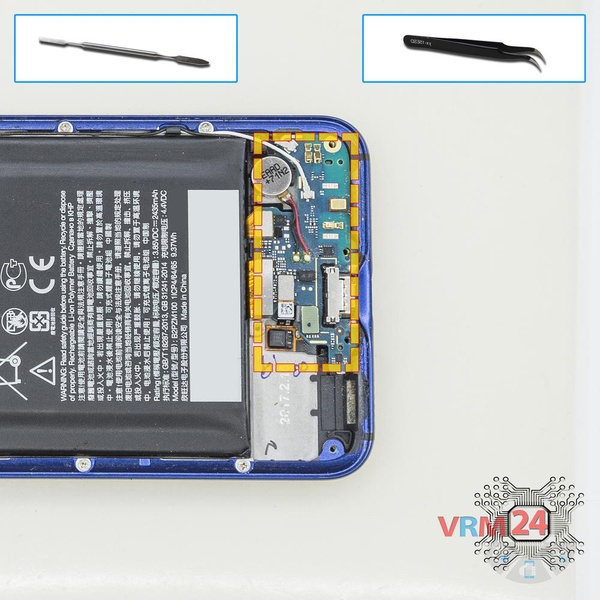

Шаг 9.

Снимаем печатную плату.

Как разобрать HTC U Play, Шаг 10/1

Как разобрать HTC U Play, Шаг 10/2

Как разобрать HTC U Play, Шаг 10/3

Как разобрать HTC U Play, Шаг 10/1

Как разобрать HTC U Play, Шаг 10/2

Как разобрать HTC U Play, Шаг 10/3

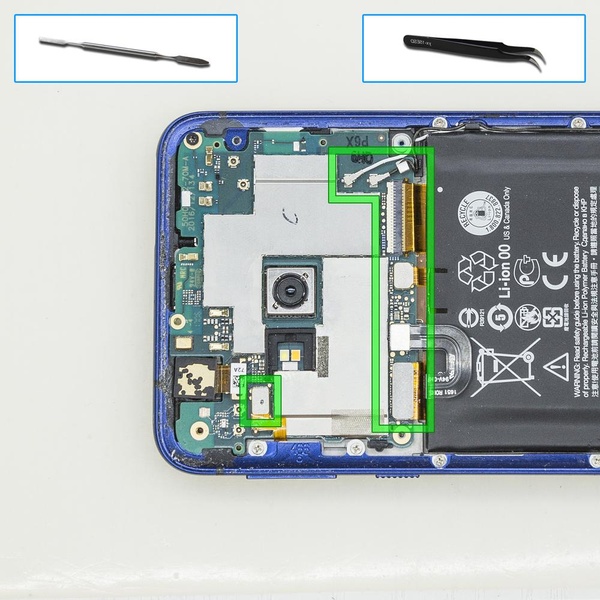

Шаг 10.

Отсоединяем коннекторы на печатной плате.

Как разобрать HTC U Play, Шаг 11/1

Как разобрать HTC U Play, Шаг 11/2

Как разобрать HTC U Play, Шаг 11/1

Как разобрать HTC U Play, Шаг 11/2

Шаг 11.

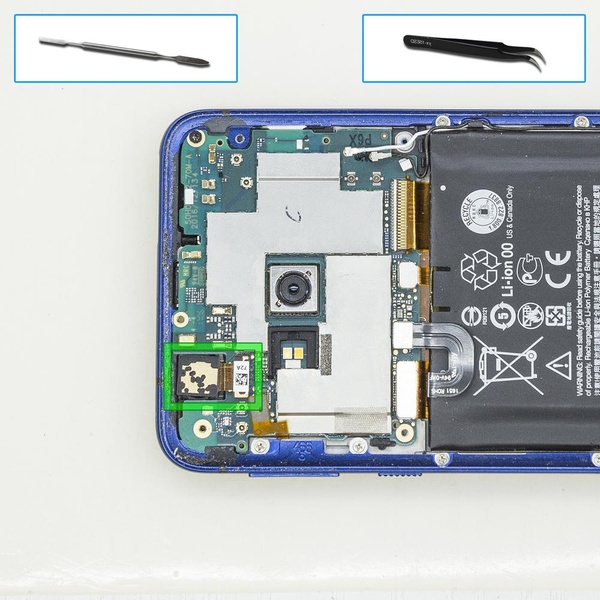

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

Как разобрать HTC U Play, Шаг 12/1

Как разобрать HTC U Play, Шаг 12/2

Как разобрать HTC U Play, Шаг 12/1

Как разобрать HTC U Play, Шаг 12/2

Шаг 12.

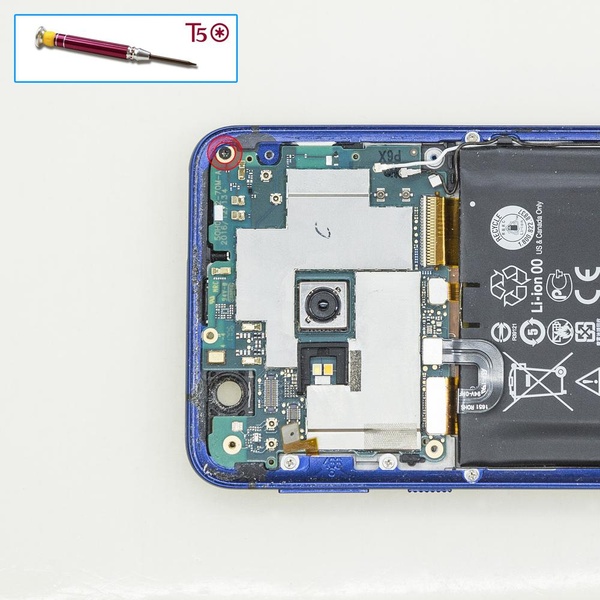

При помощи отвертки (шестигранная Т5) откручиваем 1 болт на основной плате.

Как разобрать HTC U Play, Шаг 13/1

Как разобрать HTC U Play, Шаг 13/2

Как разобрать HTC U Play, Шаг 13/1

Как разобрать HTC U Play, Шаг 13/2

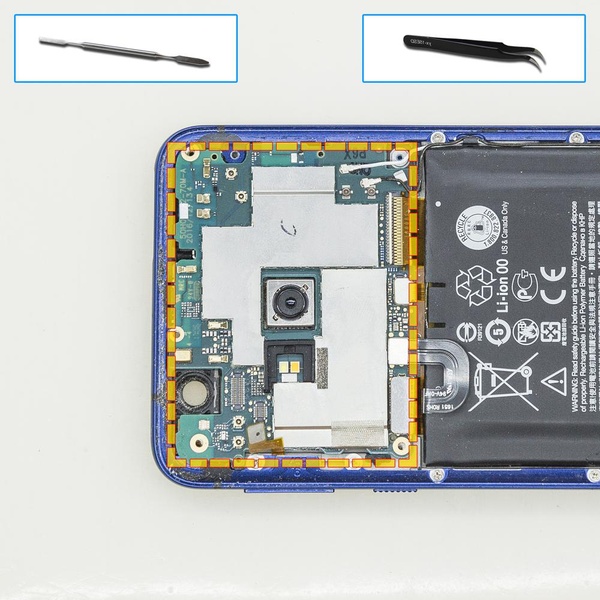

Шаг 13.

Снимаем печатную плату.

Как разобрать HTC U Play, Шаг 14/1

Как разобрать HTC U Play, Шаг 14/2

Как разобрать HTC U Play, Шаг 14/3

Как разобрать HTC U Play, Шаг 14/1

Как разобрать HTC U Play, Шаг 14/2

Как разобрать HTC U Play, Шаг 14/3

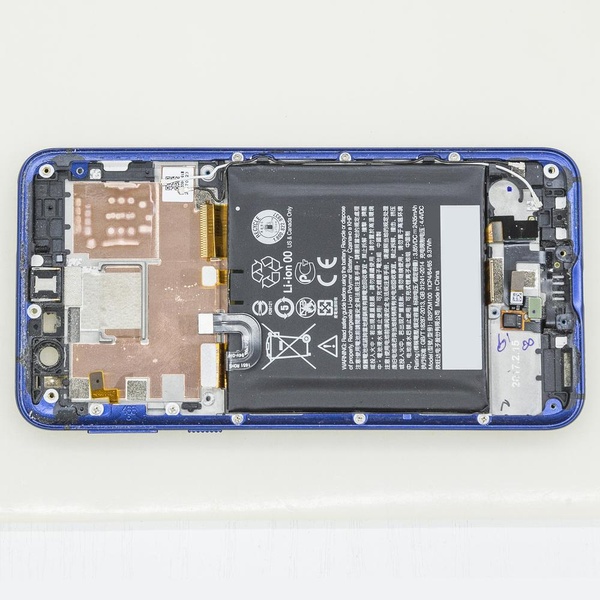

Шаг 14.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту HTC U Play от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #HTC #HTC U Play

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 12 минут.
Наше руководство подходит для всех моделей HTC U Play — ХТС Ю Плей, выпущенных для рынков разных стран.
