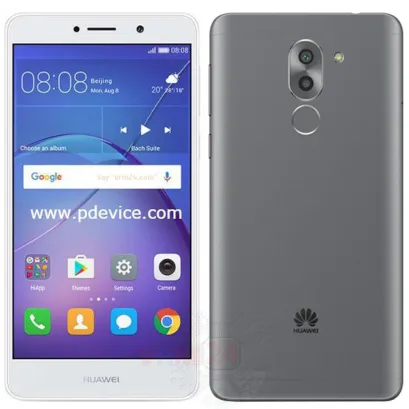

Huawei GR5

Huawei GR5

Сложность разборки:
Легко

Время разборки:
9 мин

Рекомендованные инструменты

Torx Т2

Torx т2

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса Huawei GR5 (Хуавей ГР5) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Huawei GR5, Шаг 1/1

Как разобрать Huawei GR5, Шаг 1/2

Как разобрать Huawei GR5, Шаг 1/1

Как разобрать Huawei GR5, Шаг 1/2

Шаг 1.

При помощи отвертки (шестигранная Т2) откручиваем 2 болта на торце телефона.

Как разобрать Huawei GR5, Шаг 2/1

Как разобрать Huawei GR5, Шаг 2/2

Как разобрать Huawei GR5, Шаг 2/1

Как разобрать Huawei GR5, Шаг 2/2

Шаг 2.

При помощи инструмента ключ открываем слоты Сим и MicroSD карт и вынимаем их.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Huawei GR5, Шаг 3/1

Как разобрать Huawei GR5, Шаг 3/2

Как разобрать Huawei GR5, Шаг 3/1

Как разобрать Huawei GR5, Шаг 3/2

Шаг 3.

Открываем заднюю крышку.

Как разобрать Huawei GR5, Шаг 4/1

Как разобрать Huawei GR5, Шаг 4/2

Как разобрать Huawei GR5, Шаг 4/1

Как разобрать Huawei GR5, Шаг 4/2

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта и снимаем фиксаторы коннекторов.

Как разобрать Huawei GR5, Шаг 5/1

Как разобрать Huawei GR5, Шаг 5/1

Шаг 5.

Отсоединяем коннектор аккумуляторной батареи. Модель батареи в Huawei GR5 - HB396481ECW.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Huawei GR5, Шаг 6/1

Как разобрать Huawei GR5, Шаг 6/2

Как разобрать Huawei GR5, Шаг 6/1

Как разобрать Huawei GR5, Шаг 6/2

Шаг 6.

Отсоединяем коннектор и снимаем датчик отпечатка пальцев.

Как разобрать Huawei GR5, Шаг 7/1

Как разобрать Huawei GR5, Шаг 7/2

Как разобрать Huawei GR5, Шаг 7/1

Как разобрать Huawei GR5, Шаг 7/2

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 коротких болта в нижней части.

Как разобрать Huawei GR5, Шаг 8/1

Как разобрать Huawei GR5, Шаг 8/2

Как разобрать Huawei GR5, Шаг 8/1

Как разобрать Huawei GR5, Шаг 8/2

Шаг 8.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта.

Как разобрать Huawei GR5, Шаг 9/1

Как разобрать Huawei GR5, Шаг 9/2

Как разобрать Huawei GR5, Шаг 9/1

Как разобрать Huawei GR5, Шаг 9/2

Шаг 9.

Отсоединяем нижний блок с динамиком.

Как разобрать Huawei GR5, Шаг 10/1

Как разобрать Huawei GR5, Шаг 10/2

Как разобрать Huawei GR5, Шаг 10/1

Как разобрать Huawei GR5, Шаг 10/2

Шаг 10.

Отсоединяем коннекторы и снимаем межплатный кабель.

Как разобрать Huawei GR5, Шаг 11/1

Как разобрать Huawei GR5, Шаг 11/1

Шаг 11.

Отсоединяем коннектор коаксиального кабеля на дополнительной печатной плате.

Как разобрать Huawei GR5, Шаг 12/1

Как разобрать Huawei GR5, Шаг 12/2

Как разобрать Huawei GR5, Шаг 12/1

Как разобрать Huawei GR5, Шаг 12/2

Шаг 12.

Снимаем печатную плату.

Как разобрать Huawei GR5, Шаг 13/1

Как разобрать Huawei GR5, Шаг 13/2

Как разобрать Huawei GR5, Шаг 13/1

Как разобрать Huawei GR5, Шаг 13/2

Шаг 13.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта.

Как разобрать Huawei GR5, Шаг 14/1

Как разобрать Huawei GR5, Шаг 14/2

Как разобрать Huawei GR5, Шаг 14/1

Как разобрать Huawei GR5, Шаг 14/2

Шаг 14.

Отсоединяем крышку.

Как разобрать Huawei GR5, Шаг 15/1

Как разобрать Huawei GR5, Шаг 15/2

Как разобрать Huawei GR5, Шаг 15/1

Как разобрать Huawei GR5, Шаг 15/2

Шаг 15.

Отсоединяем коннекторы на печатной плате.

Как разобрать Huawei GR5, Шаг 16/1

Как разобрать Huawei GR5, Шаг 16/2

Как разобрать Huawei GR5, Шаг 16/1

Как разобрать Huawei GR5, Шаг 16/2

Шаг 16.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на печатной плате.

Как разобрать Huawei GR5, Шаг 17/1

Как разобрать Huawei GR5, Шаг 17/2

Как разобрать Huawei GR5, Шаг 17/1

Как разобрать Huawei GR5, Шаг 17/2

Шаг 17.

Снимаем печатную плату.

Как разобрать Huawei GR5, Шаг 18/1

Как разобрать Huawei GR5, Шаг 18/2

Как разобрать Huawei GR5, Шаг 18/1

Как разобрать Huawei GR5, Шаг 18/2

Шаг 18.

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеры.

Подробные видео инструкции по разборке и ремонту Huawei GR5 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Huawei #Huawei GR5

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 9 минут.
Наше руководство подходит для всех моделей Huawei GR5 — Хуавей ГР5, выпущенных для рынков разных стран.
