Сложность разборки:
Средняя

Рекомендованные инструменты

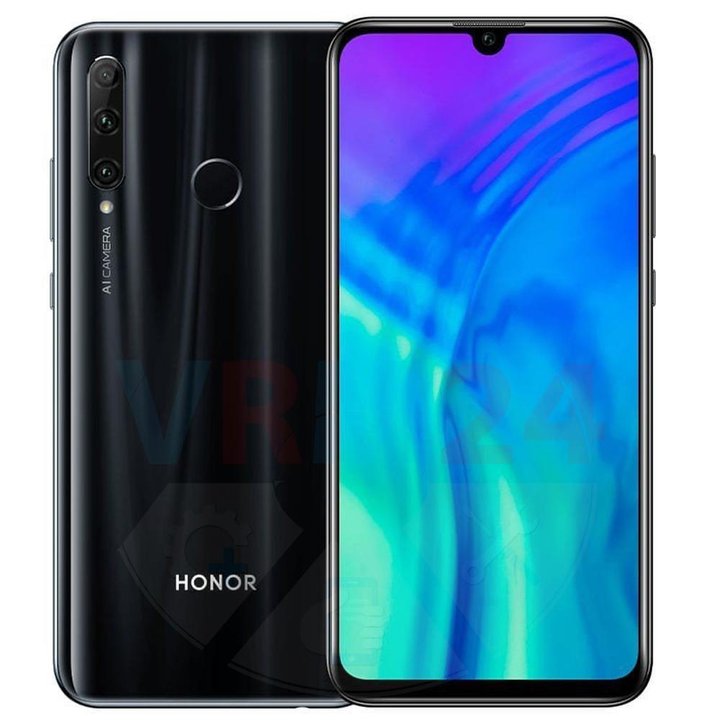

Разборка мобильного девайса Huawei Honor 10i (Хуавей Хонор 10i HRY-LX1T) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию, распространению и управлению контентом.


Как разобрать Huawei Honor 10i, Шаг 1/1 Как разобрать Huawei Honor 10i, Шаг 1/2 Как разобрать Huawei Honor 10i, Шаг 1/3 Как разобрать Huawei Honor 10i, Шаг 1/4

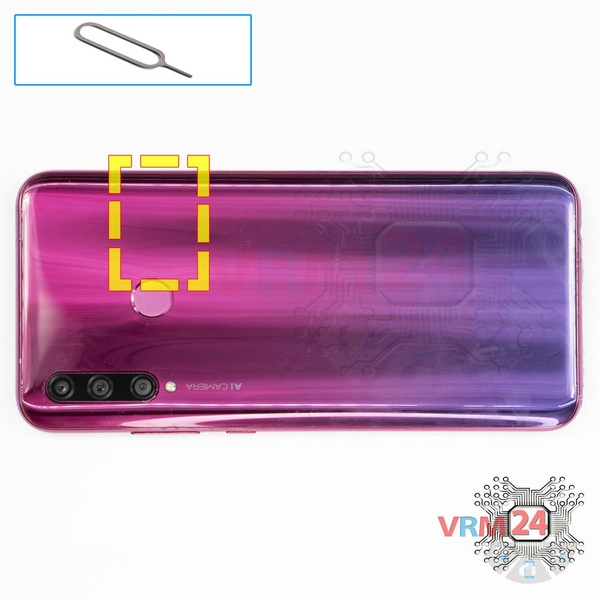

Шаг 1. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем слот Сим карты и Карты памяти и вынимаем его.

 ⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

Как разобрать Huawei Honor 10i, Шаг 2/1 Как разобрать Huawei Honor 10i, Шаг 2/2 Как разобрать Huawei Honor 10i, Шаг 2/3 Как разобрать Huawei Honor 10i, Шаг 2/4 Как разобрать Huawei Honor 10i, Шаг 2/5 Как разобрать Huawei Honor 10i, Шаг 2/6 Как разобрать Huawei Honor 10i, Шаг 2/7

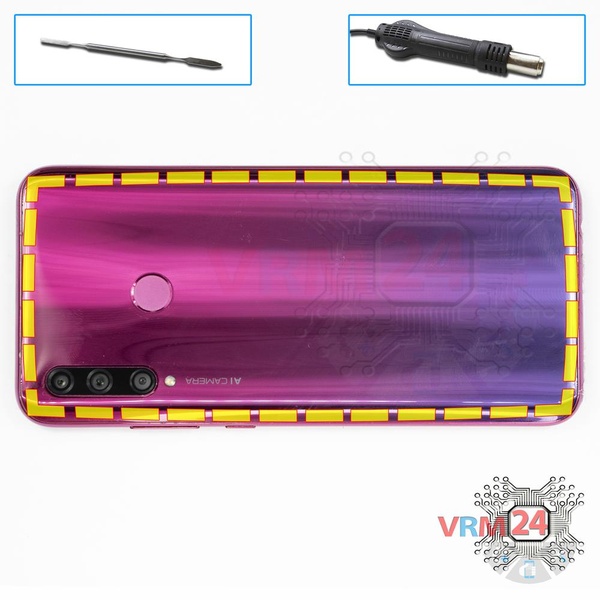

Шаг 2. Открываем заднюю крышку

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

 Не допускайте попадания жидкости во внутрь смартфона.

Весь процесс, содержащий больше деталей и особенностей расклейки, можно посмотреть в нашем видео в конце страницы.

⚠️ Заранее посмотрите на картинке расположение шлейфов: межплатный, сенсора, дисплея, кнопок (если есть) под крышкой, чтобы случайно их не повредить.

⚠️ Так же обратите внимание на шлейф сканера отпечатка, приклеенного к задней крышке с внутренней стороны.

Как разобрать Huawei Honor 10i, Шаг 3/1 Как разобрать Huawei Honor 10i, Шаг 3/2 Как разобрать Huawei Honor 10i, Шаг 3/3

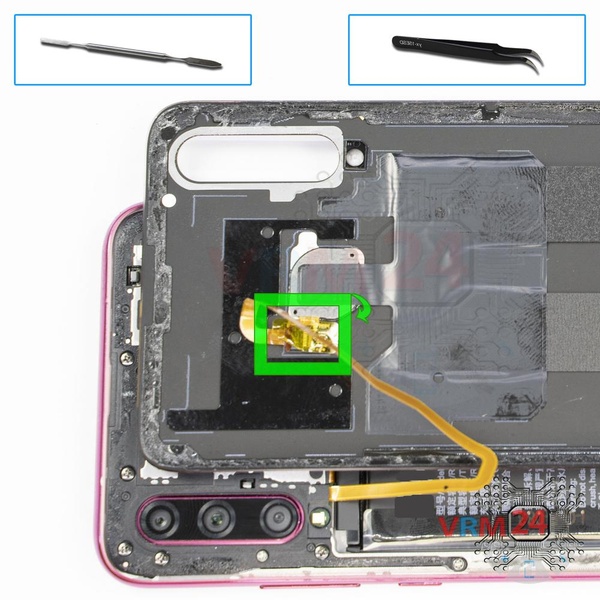

Шаг 3. Отсоединяем датчик отпечатка пальцев

Отсоединяем коннектор датчика отпечатка пальцев и убираем крышку.

Как разобрать Huawei Honor 10i, Шаг 4/1 Как разобрать Huawei Honor 10i, Шаг 4/2 Как разобрать Huawei Honor 10i, Шаг 4/3

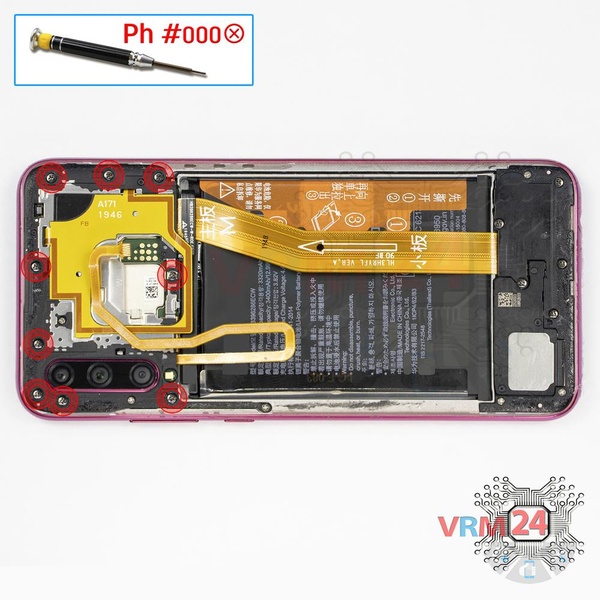

Шаг 4. Откручиваем винты

При помощи отвертки (Phillips 1.5 мм PH000) откручиваем 9 винтов.

ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

Как разобрать Huawei Honor 10i, Шаг 5/1 Как разобрать Huawei Honor 10i, Шаг 5/2

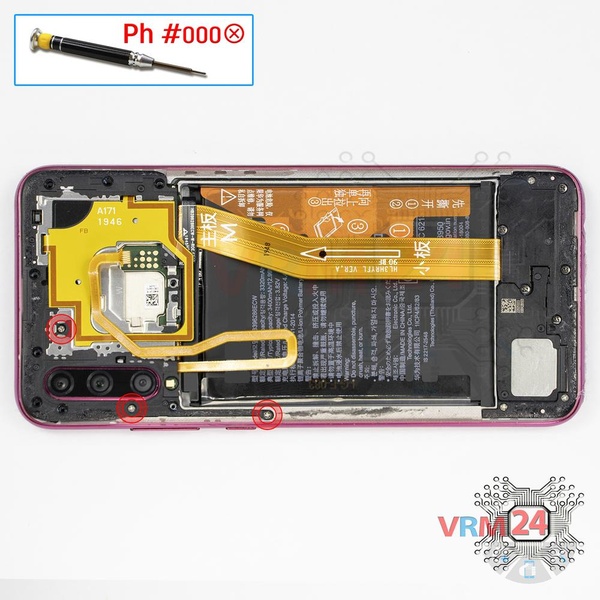

Шаг 5. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 коротких винтов.

ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

Как разобрать Huawei Honor 10i, Шаг 6/1 Как разобрать Huawei Honor 10i, Шаг 6/2 Как разобрать Huawei Honor 10i, Шаг 6/3

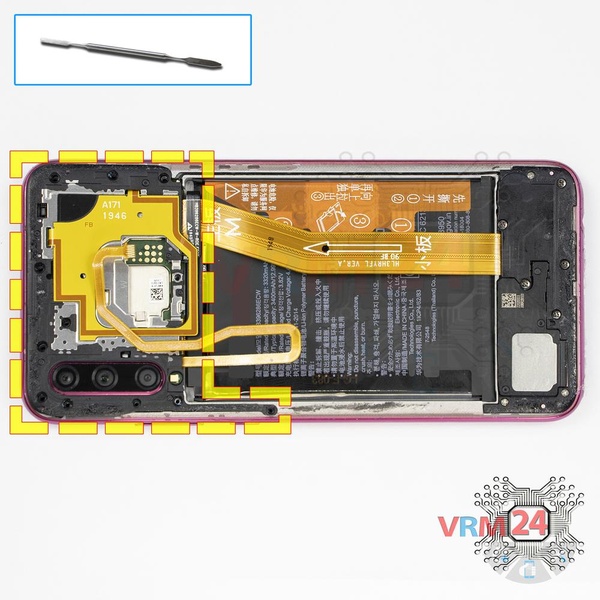

Шаг 6. Отсоединяем крышку

Отсоединяем крышку с антеннами - крышку скрывающую печатную плату. Старайтесь крышки приподнимать за края, и ничего не просовывать между ними, чтобы случайно ничего не задеть или замкнуть на печатной плате.

ℹ️️ На верхней крышке видно металлизированное напыление на пластике в виде дорожек и контактных площадок, это антенны Wi-Fi, Bluetooth и GPS.

⚠️ При обратной сборке, обязательно проверьте, чтобы прижимные контакты на плате и контактные площадки на крышке, совпадали и соприкасались, иначе возможна потеря сигнала или сигнал может быть очень слабым.

Как разобрать Huawei Honor 10i, Шаг 7/1 Как разобрать Huawei Honor 10i, Шаг 7/2 Как разобрать Huawei Honor 10i, Шаг 7/3

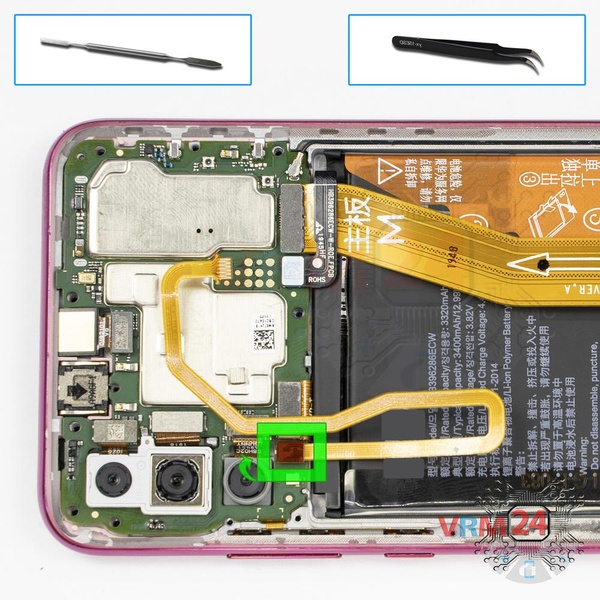

Шаг 7. Отсоединяяем кабель

Отсоединяем коннектор и снимаем шлейф датчика отпечатка пальцев.

Как разобрать Huawei Honor 10i, Шаг 8/1 Как разобрать Huawei Honor 10i, Шаг 8/2 Как разобрать Huawei Honor 10i, Шаг 8/3

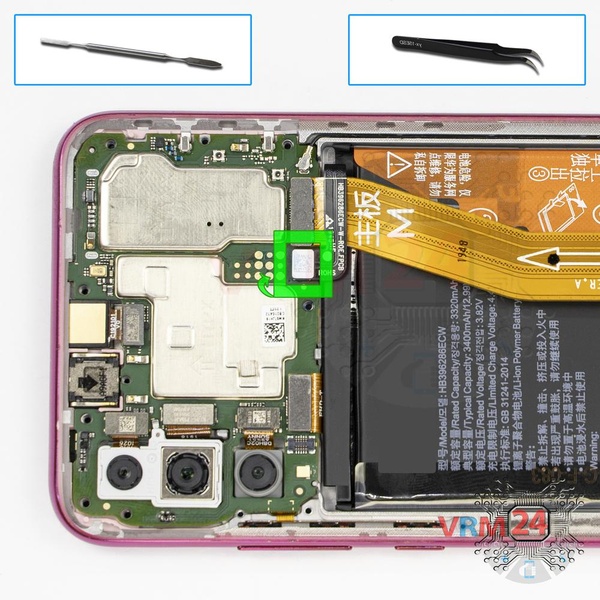

Шаг 8. Отсоединяем коннектор аккумуляторной батареи

При первой же возможности, отсоединяем коннектор аккумуляторной батареи.

ℹ️  В модели Huawei Honor 10i HRY-LX1T, установлен аккумулятор (АКБ) HB396286ECW емкостью 3320 мАч.

⚠️ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.

Как разобрать Huawei Honor 10i, Шаг 9/1 Как разобрать Huawei Honor 10i, Шаг 9/2 Как разобрать Huawei Honor 10i, Шаг 9/3

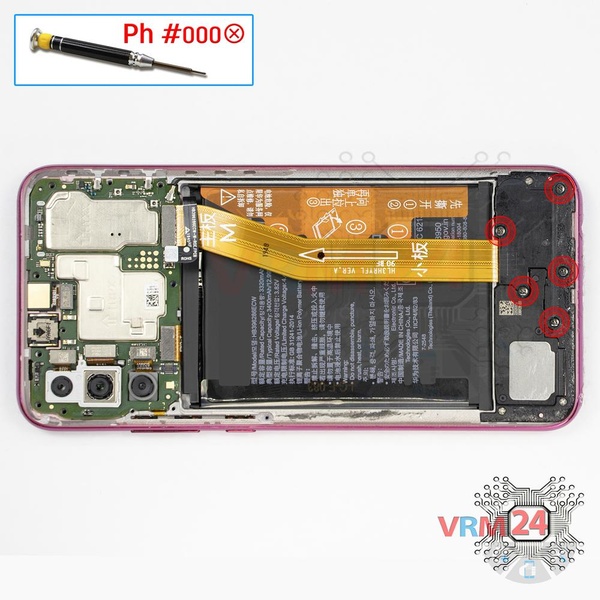

Шаг 9. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 винтов в нижней части.

ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

Как разобрать Huawei Honor 10i, Шаг 10/1 Как разобрать Huawei Honor 10i, Шаг 10/2

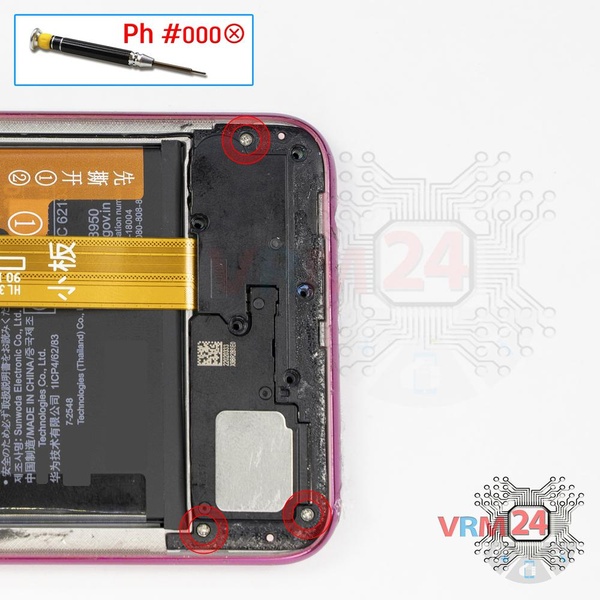

Шаг 10. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 коротких винтов.

ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

Как разобрать Huawei Honor 10i, Шаг 11/1 Как разобрать Huawei Honor 10i, Шаг 11/2 Как разобрать Huawei Honor 10i, Шаг 11/3

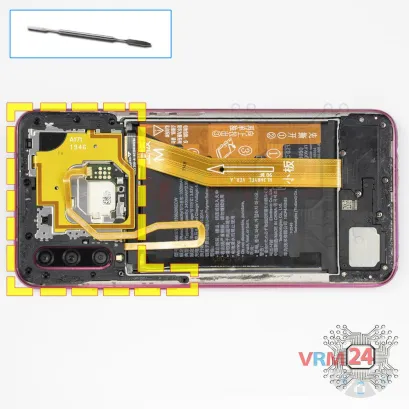

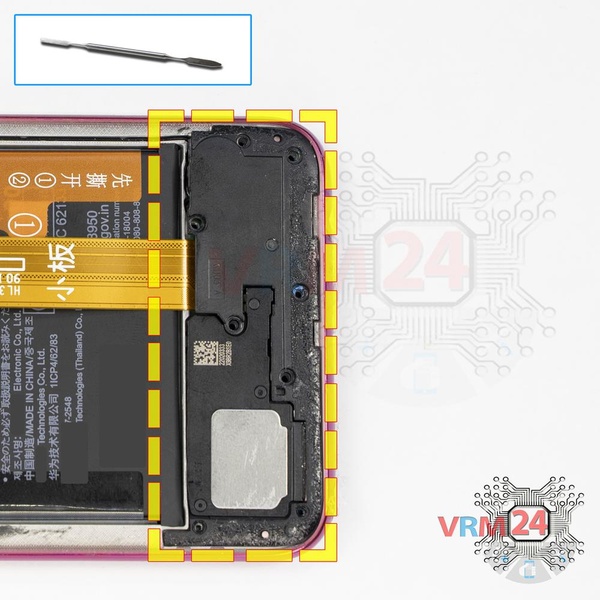

Шаг 11. Отсоединяем крышку

Отсоединяем крышку с антеннами - крышку скрывающую печатную плату. Старайтесь крышки приподнимать за края, и ничего не просовывать между ними, чтобы случайно ничего не задеть или замкнуть на печатной плате.

⚠️ При обратной сборке, обязательно проверьте, чтобы прижимные контакты на плате и контактные площадки на крышке, совпадали и соприкасались, иначе возможна потеря сигнала или сигнал может быть очень слабым.

Как разобрать Huawei Honor 10i, Шаг 12/1 Как разобрать Huawei Honor 10i, Шаг 12/2 Как разобрать Huawei Honor 10i, Шаг 12/3

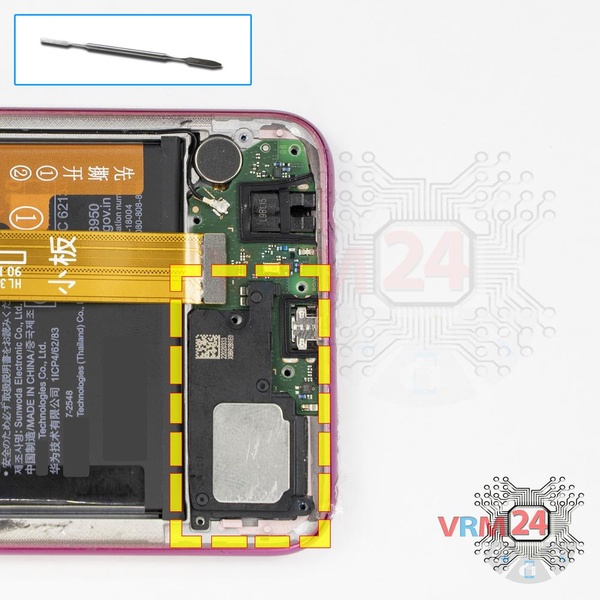

Шаг 12. Отсоединяем динамик

Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.

ℹ️ Такой динамик устанавливается на очень большом количестве моделей данного производителя и меняется довольно просто. Для замены динамика, нужно слегка и аккуратно подогреть его поверхность для размягчения клеевой основы и новый - обязательно приклеить! Иначе при воспроизведении мелодий и музыки, динамик будет дребезжать и издавать посторонние звуки.

⚠️ При обратной сборке, обязательно проверьте, чтобы прижимные контакты на плате и контактные площадки на блоке совпадали и соприкасались, иначе возможна потеря сигнала сотовой сети или сигнал может быть очень слабым.

Как разобрать Huawei Honor 10i, Шаг 13/1 Как разобрать Huawei Honor 10i, Шаг 13/2 Как разобрать Huawei Honor 10i, Шаг 13/3

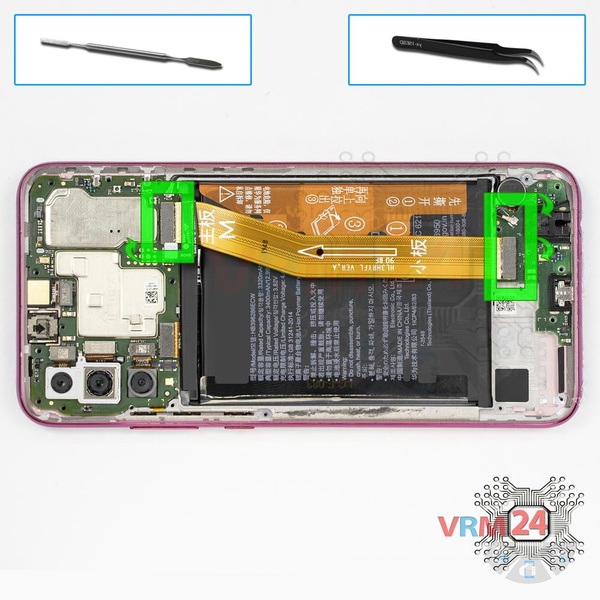

Шаг 13. Отсоединяем межплатный шлейф

⚠️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.

Аккуратно, лучше всего с края, отсоединяем коннекторы и снимаем межплатный шлейф, соединяющий основную плату с дополнительной печатной платой (также известной как субплата).

⚠️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.

ℹ️ Стрелочка на шлейфе указывает его правильное положение.

Как разобрать Huawei Honor 10i, Шаг 14/1 Как разобрать Huawei Honor 10i, Шаг 14/2 Как разобрать Huawei Honor 10i, Шаг 14/3

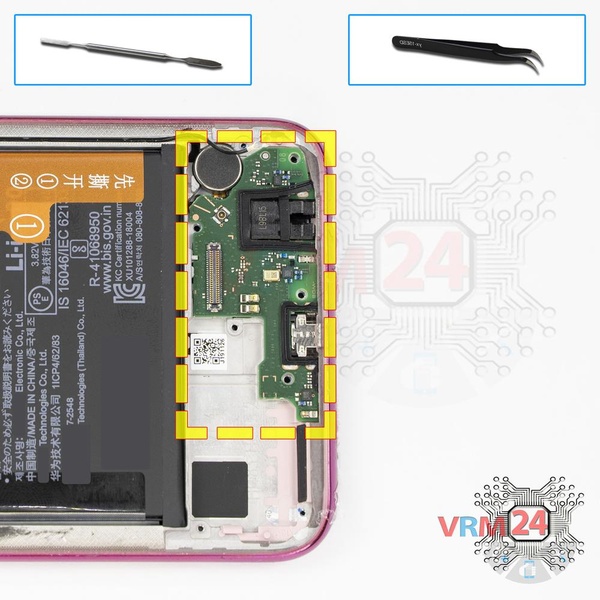

Шаг 14. Отсоединяем субплату

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️ На плате расположены разъем для зарядки Micro USB, микрофон и вибромотор, прижимные контакты на динамик и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

Как разобрать Huawei Honor 10i, Шаг 15/1 Как разобрать Huawei Honor 10i, Шаг 15/2 Как разобрать Huawei Honor 10i, Шаг 15/3 Как разобрать Huawei Honor 10i, Шаг 15/4 Как разобрать Huawei Honor 10i, Шаг 15/5

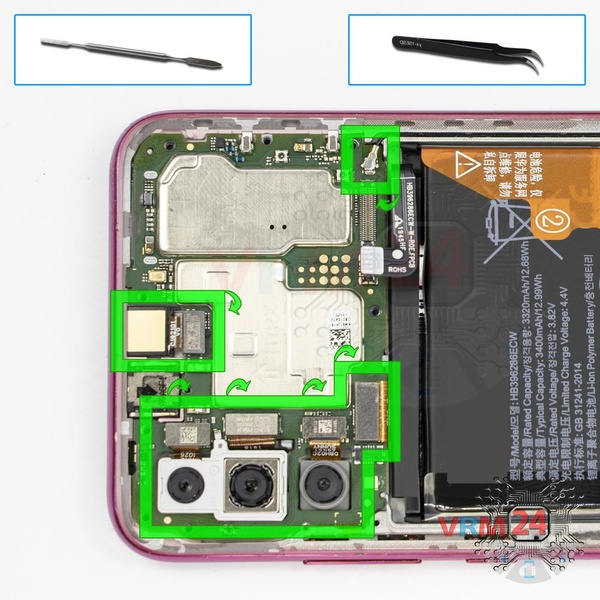

Шаг 15. Отсоединяем камеры

Отсоединяем коннекторы на печатной плате в том числе три тыловые камеры и одну фронтальную камеру.

Как разобрать Huawei Honor 10i, Шаг 16/1 Как разобрать Huawei Honor 10i, Шаг 16/2 Как разобрать Huawei Honor 10i, Шаг 16/3

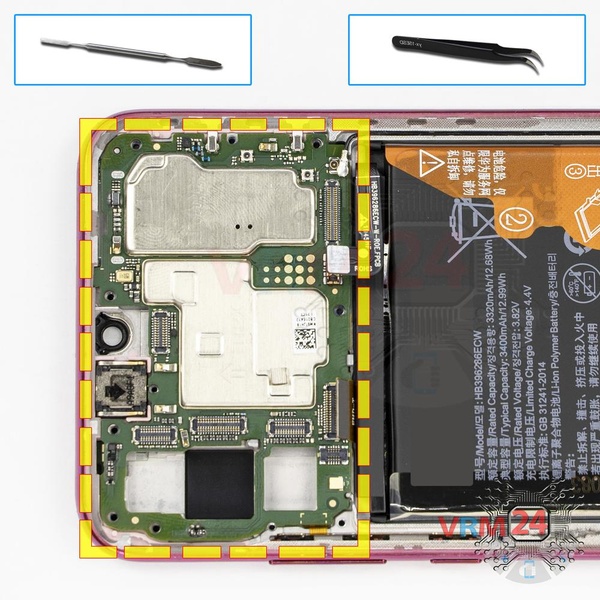

Шаг 16. Снимаем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

Как разобрать Huawei Honor 10i, Шаг 17/1 Как разобрать Huawei Honor 10i, Шаг 17/2 Как разобрать Huawei Honor 10i, Шаг 17/3

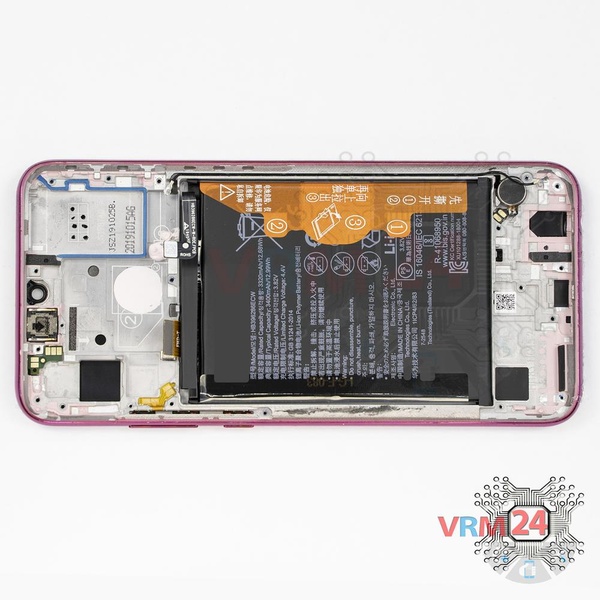

Шаг 17. В рамке дисплейного модуля

ℹ️️ В корпусе остались: динамик (слуховой), вибромотор и аккумуляторная батарея.

Подробные видео инструкции по разборке и ремонту Huawei Honor 10i от нашего сервисного центра:


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 13 минут. Наше руководство подходит для всех моделей Huawei Honor 10i — Хуавей Хонор 10i HRY-LX1T, выпущенных для рынков разных стран.
