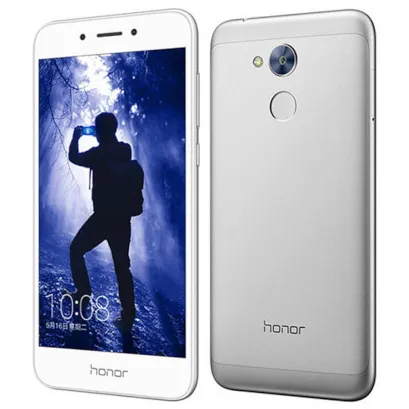

Huawei Honor 6A

Huawei Honor 6A

Сложность разборки:
Сложно

Время разборки:
12 мин

Рекомендованные инструменты

Torx т2

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Разборка/Ремонт мобильного девайса Huawei Honor 6A (Хуавей Хонор 6А) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Huawei Honor 6A, Шаг 1/1

Как разобрать Huawei Honor 6A, Шаг 1/2

Как разобрать Huawei Honor 6A, Шаг 1/1

Как разобрать Huawei Honor 6A, Шаг 1/2

Шаг 1.

При помощи отвертки (Шестигранная Т2) откручиваем 2 болта на торце фиксирующих заднюю крышку.

Как разобрать Huawei Honor 6A, Шаг 2/1

Как разобрать Huawei Honor 6A, Шаг 2/2

Как разобрать Huawei Honor 6A, Шаг 2/1

Как разобрать Huawei Honor 6A, Шаг 2/2

Шаг 2.

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Huawei Honor 6A, Шаг 3/1

Как разобрать Huawei Honor 6A, Шаг 3/2

Как разобрать Huawei Honor 6A, Шаг 3/1

Как разобрать Huawei Honor 6A, Шаг 3/2

Шаг 3.

Открываем заднюю крышку.

Как разобрать Huawei Honor 6A, Шаг 4/1

Как разобрать Huawei Honor 6A, Шаг 4/2

Как разобрать Huawei Honor 6A, Шаг 4/1

Как разобрать Huawei Honor 6A, Шаг 4/2

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта и снимаем защиту коннекторов.

Как разобрать Huawei Honor 6A, Шаг 5/1

Как разобрать Huawei Honor 6A, Шаг 5/2

Как разобрать Huawei Honor 6A, Шаг 5/3

Как разобрать Huawei Honor 6A, Шаг 5/1

Как разобрать Huawei Honor 6A, Шаг 5/2

Как разобрать Huawei Honor 6A, Шаг 5/3

Шаг 5.

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Huawei Honor 6A, Шаг 6/1

Как разобрать Huawei Honor 6A, Шаг 6/2

Как разобрать Huawei Honor 6A, Шаг 6/3

Как разобрать Huawei Honor 6A, Шаг 6/1

Как разобрать Huawei Honor 6A, Шаг 6/2

Как разобрать Huawei Honor 6A, Шаг 6/3

Шаг 6.

Отсоединяем коннектор шлейфа датчика отпечатков пальцев.

Как разобрать Huawei Honor 6A, Шаг 7/1

Как разобрать Huawei Honor 6A, Шаг 7/2

Как разобрать Huawei Honor 6A, Шаг 7/1

Как разобрать Huawei Honor 6A, Шаг 7/2

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта и снимаем защиту коннекторов.

Как разобрать Huawei Honor 6A, Шаг 8/1

Как разобрать Huawei Honor 6A, Шаг 8/2

Как разобрать Huawei Honor 6A, Шаг 8/1

Как разобрать Huawei Honor 6A, Шаг 8/2

Шаг 8.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта в верхней части.

Как разобрать Huawei Honor 6A, Шаг 9/1

Как разобрать Huawei Honor 6A, Шаг 9/2

Как разобрать Huawei Honor 6A, Шаг 9/1

Как разобрать Huawei Honor 6A, Шаг 9/2

Шаг 9.

Отсоединяем панель с антеннами в верхней части.

Как разобрать Huawei Honor 6A, Шаг 10/1

Как разобрать Huawei Honor 6A, Шаг 10/2

Как разобрать Huawei Honor 6A, Шаг 10/1

Как разобрать Huawei Honor 6A, Шаг 10/2

Шаг 10.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта в нижней части.

Как разобрать Huawei Honor 6A, Шаг 11/1

Как разобрать Huawei Honor 6A, Шаг 11/2

Как разобрать Huawei Honor 6A, Шаг 11/1

Как разобрать Huawei Honor 6A, Шаг 11/2

Шаг 11.

Снимаем нижний блок с динамиком.

Как разобрать Huawei Honor 6A, Шаг 12/1

Как разобрать Huawei Honor 6A, Шаг 12/2

Как разобрать Huawei Honor 6A, Шаг 12/3

Как разобрать Huawei Honor 6A, Шаг 12/1

Как разобрать Huawei Honor 6A, Шаг 12/2

Как разобрать Huawei Honor 6A, Шаг 12/3

Шаг 12.

Отсоединяем коннекторы и снимаем межплатный шлейф и коаксиальный кабель.

Как разобрать Huawei Honor 6A, Шаг 13/1

Как разобрать Huawei Honor 6A, Шаг 13/2

Как разобрать Huawei Honor 6A, Шаг 13/1

Как разобрать Huawei Honor 6A, Шаг 13/2

Шаг 13.

Снимаем нижнюю печатную плату.

Как разобрать Huawei Honor 6A, Шаг 14/1

Как разобрать Huawei Honor 6A, Шаг 14/2

Как разобрать Huawei Honor 6A, Шаг 14/3

Как разобрать Huawei Honor 6A, Шаг 14/1

Как разобрать Huawei Honor 6A, Шаг 14/2

Как разобрать Huawei Honor 6A, Шаг 14/3

Шаг 14.

Отсоединяем коннекторы на печатной плате.

Как разобрать Huawei Honor 6A, Шаг 15/1

Как разобрать Huawei Honor 6A, Шаг 15/2

Как разобрать Huawei Honor 6A, Шаг 15/1

Как разобрать Huawei Honor 6A, Шаг 15/2

Шаг 15.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта на печатной плате.

Как разобрать Huawei Honor 6A, Шаг 16/1

Как разобрать Huawei Honor 6A, Шаг 16/2

Как разобрать Huawei Honor 6A, Шаг 16/1

Как разобрать Huawei Honor 6A, Шаг 16/2

Шаг 16.

Снимаем печатную плату.

Как разобрать Huawei Honor 6A, Шаг 17/1

Как разобрать Huawei Honor 6A, Шаг 17/2

Как разобрать Huawei Honor 6A, Шаг 17/1

Как разобрать Huawei Honor 6A, Шаг 17/2

Шаг 17.

Из фиксирующего отверстия в рамке модуля вынимаем динамик.

Как разобрать Huawei Honor 6A, Шаг 18/1

Как разобрать Huawei Honor 6A, Шаг 18/2

Как разобрать Huawei Honor 6A, Шаг 18/3

Как разобрать Huawei Honor 6A, Шаг 18/1

Как разобрать Huawei Honor 6A, Шаг 18/2

Как разобрать Huawei Honor 6A, Шаг 18/3

Шаг 18.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Huawei Honor 6A от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Huawei #Huawei Honor 6A

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 12 минут.
Наше руководство подходит для всех моделей Huawei Honor 6A — Хуавей Хонор 6А, выпущенных для рынков разных стран.
