Сложность разборки:
Легко
Время разборки:
14 мин

Рекомендованные инструменты

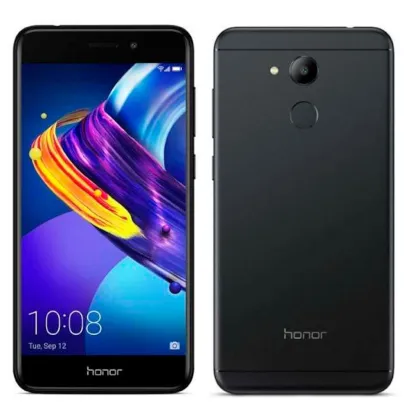

Разборка мобильного девайса Huawei Honor 6C Pro (Huawei Honor 6C Pro (JMM-L22) (ЕМЕА); Honor V9 Play JMM-AL00/AL10, JMM-TL00/TL10 (China)) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию, распространению и управлению контентом.


Как разобрать Huawei Honor 6C Pro, Шаг 1/1 Как разобрать Huawei Honor 6C Pro, Шаг 1/2

Шаг 1

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Huawei Honor 6C Pro, Шаг 2/1 Как разобрать Huawei Honor 6C Pro, Шаг 2/2

Шаг 2

При помощи отвертки (прецизионная звездообразная 0,8 мм) откручиваем 2 болта на торце телефона фиксирующих заднюю крышку.

Как разобрать Huawei Honor 6C Pro, Шаг 3/1 Как разобрать Huawei Honor 6C Pro, Шаг 3/2

Шаг 3

Открываем заднюю крышку.

⚠️ Обратите внимание!

На задней крышке расположен датчик отпечатка пальцев соединенный шлейфом с основной печатной платой. Поэтому открывать нужно аккуратно и внимательно, чтобы не повредить шлейф.

Как разобрать Huawei Honor 6C Pro, Шаг 4/1 Как разобрать Huawei Honor 6C Pro, Шаг 4/2

Шаг 4

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и снимаем фиксатор коннекторов.

Как разобрать Huawei Honor 6C Pro, Шаг 5/1 Как разобрать Huawei Honor 6C Pro, Шаг 5/2 Как разобрать Huawei Honor 6C Pro, Шаг 5/3

Шаг 5

Отсоединяем коннектор датчика отпечатка пальцев.

Как разобрать Huawei Honor 6C Pro, Шаг 6/1

Шаг 6

Задняя крышка с датчиком отпечатка пальцев.

Как разобрать Huawei Honor 6C Pro, Шаг 7/1 Как разобрать Huawei Honor 6C Pro, Шаг 7/2

Шаг 7

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и снимаем фиксатор коннекторов.

Как разобрать Huawei Honor 6C Pro, Шаг 8/1 Как разобрать Huawei Honor 6C Pro, Шаг 8/2 Как разобрать Huawei Honor 6C Pro, Шаг 8/3

Шаг 8

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Huawei Honor 6C Pro, Шаг 9/1 Как разобрать Huawei Honor 6C Pro, Шаг 9/2

Шаг 9

При помощи отвертки (крестовая 1,5 мм) откручиваем 7 болтов в нижней части телефона.

Как разобрать Huawei Honor 6C Pro, Шаг 10/1 Как разобрать Huawei Honor 6C Pro, Шаг 10/2

Шаг 10

Отсоединяем блок в нижней части с динамиком.

Как разобрать Huawei Honor 6C Pro, Шаг 11/1 Как разобрать Huawei Honor 6C Pro, Шаг 11/2 Как разобрать Huawei Honor 6C Pro, Шаг 11/3

Шаг 11

Отсоединяем коннекторы и снимаем межплатный шлейф.

Как разобрать Huawei Honor 6C Pro, Шаг 12/1 Как разобрать Huawei Honor 6C Pro, Шаг 12/2 Как разобрать Huawei Honor 6C Pro, Шаг 12/3

Шаг 12

Отсоединяем коннектор коаксиального кабеля и снимаем нижнюю печатную плату.

Как разобрать Huawei Honor 6C Pro, Шаг 13/1 Как разобрать Huawei Honor 6C Pro, Шаг 13/2

Шаг 13

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и снимаем фиксатор коннектора основной камеры.

Как разобрать Huawei Honor 6C Pro, Шаг 14/1 Как разобрать Huawei Honor 6C Pro, Шаг 14/2

Шаг 14

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Huawei Honor 6C Pro, Шаг 15/1 Как разобрать Huawei Honor 6C Pro, Шаг 15/2 Как разобрать Huawei Honor 6C Pro, Шаг 15/3

Шаг 15

Отсоединяем коннекторы на печатной плате.

Как разобрать Huawei Honor 6C Pro, Шаг 16/1 Как разобрать Huawei Honor 6C Pro, Шаг 16/2

Шаг 16

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов на печатной плате.
Как разобрать Huawei Honor 6C Pro, Шаг 17/1 Как разобрать Huawei Honor 6C Pro, Шаг 17/2

Шаг 17

Снимаем печатную плату.

Как разобрать Huawei Honor 6C Pro, Шаг 18/1 Как разобрать Huawei Honor 6C Pro, Шаг 18/2 Как разобрать Huawei Honor 6C Pro, Шаг 18/3

Шаг 18

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Huawei Honor 6C Pro от нашего сервисного центра:


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 14 минут.
Наше руководство подходит для всех моделей Huawei Honor 6C Pro — Huawei Honor 6C Pro (JMM-L22) (ЕМЕА); Honor V9 Play JMM-AL00/AL10, JMM-TL00/TL10 (China), выпущенных для рынков разных стран.
