Huawei Honor 7S
Huawei Honor 7S
Сложность разборки:
Легко
Время разборки:
9 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Huawei Honor 7S (Хуавей Хонор 7 Эс) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Huawei Honor 7S, Шаг 1/1 Как разобрать Huawei Honor 7S, Шаг 1/2

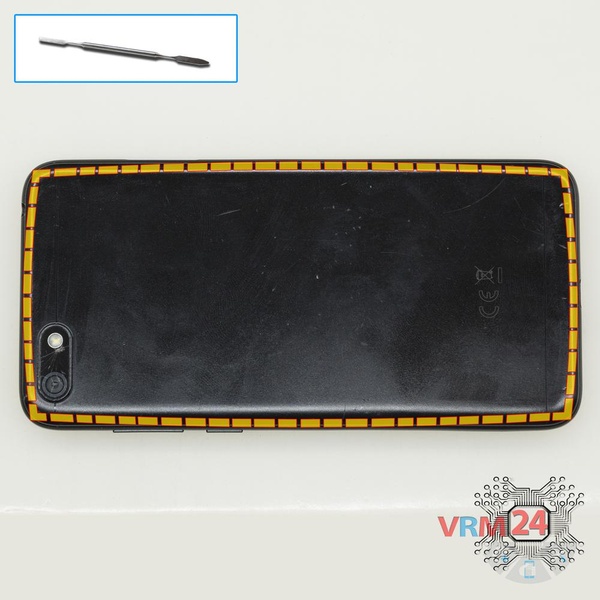

Шаг 1.

Открываем заднюю крышку.

Как разобрать Huawei Honor 7S, Шаг 2/1 Как разобрать Huawei Honor 7S, Шаг 2/2

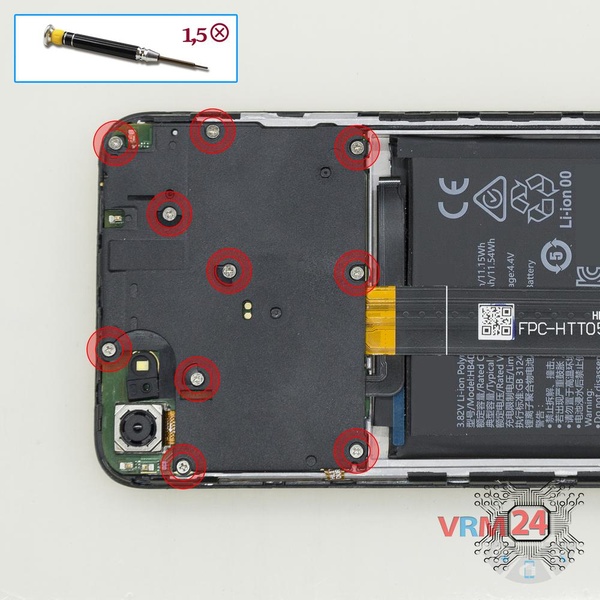

Шаг 2.

При помощи отвертки (крестовая 1,5 мм) откручиваем 10 болтов в верхней части.

Как разобрать Huawei Honor 7S, Шаг 3/1 Как разобрать Huawei Honor 7S, Шаг 3/2

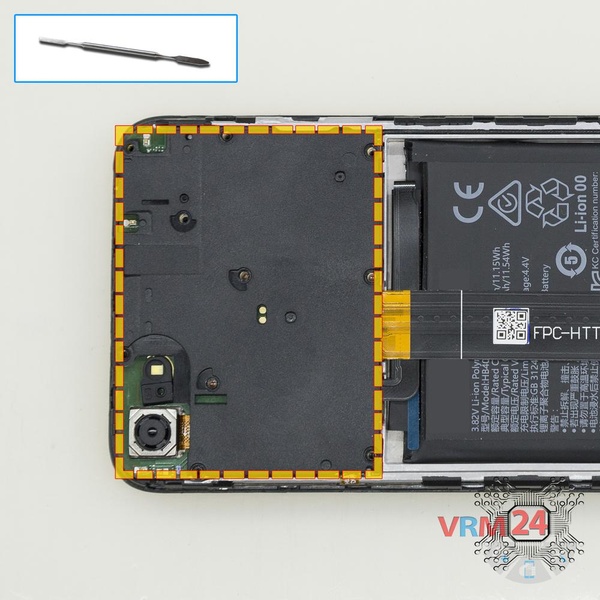

Шаг 3.

Отсоединяем крышку скрывающую плату.

Как разобрать Huawei Honor 7S, Шаг 4/1

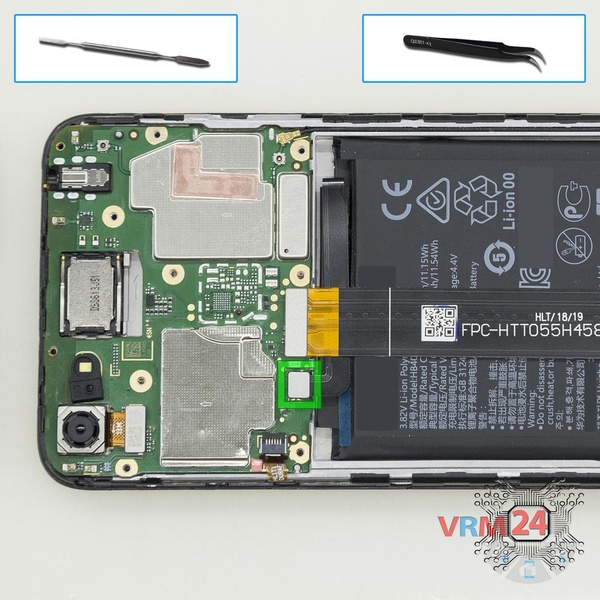

Шаг 4.

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Huawei Honor 7S, Шаг 5/1 Как разобрать Huawei Honor 7S, Шаг 5/2

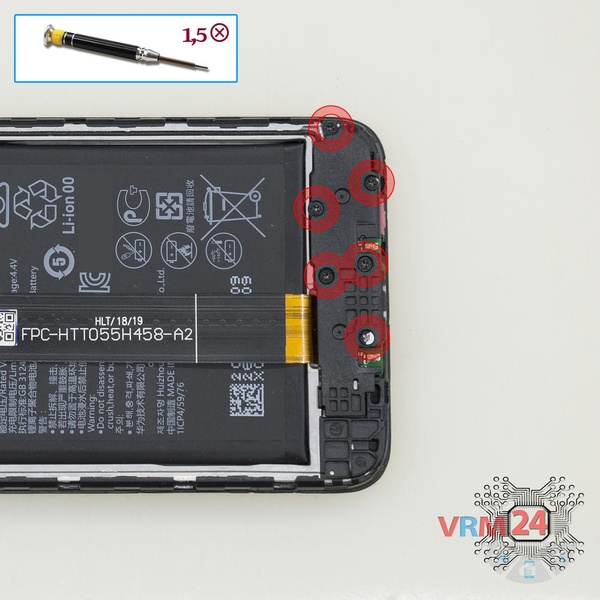

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов в нижней части.

Как разобрать Huawei Honor 7S, Шаг 6/1 Как разобрать Huawei Honor 7S, Шаг 6/2

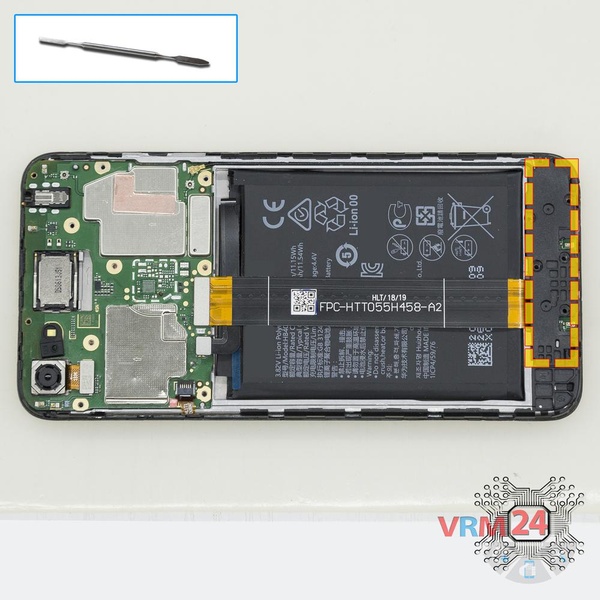

Шаг 6.

Отсоединяем крышку скрывающую нижнюю плату.

Как разобрать Huawei Honor 7S, Шаг 7/1 Как разобрать Huawei Honor 7S, Шаг 7/2 Как разобрать Huawei Honor 7S, Шаг 7/3

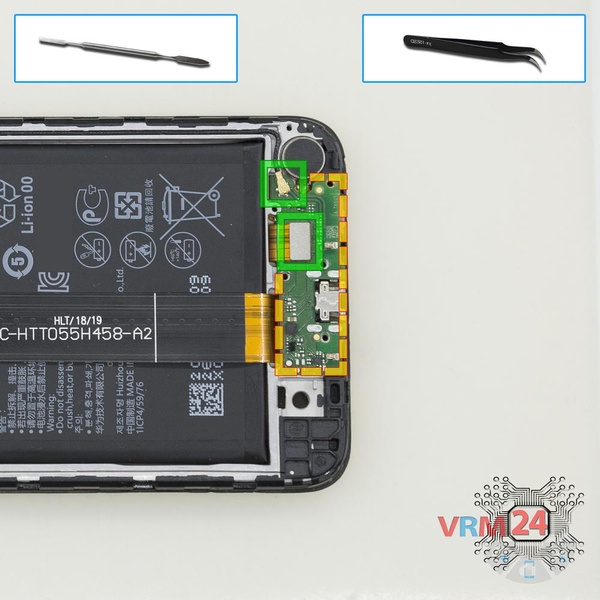

Шаг 7.

Отсоединяем коннекторы на нижней печатной плате и снимаем ее.

Как разобрать Huawei Honor 7S, Шаг 8/1 Как разобрать Huawei Honor 7S, Шаг 8/2

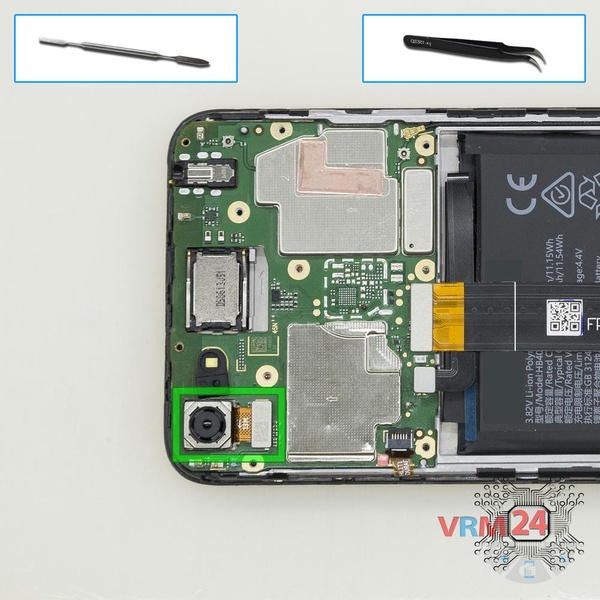

Шаг 8.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Huawei Honor 7S, Шаг 9/1 Как разобрать Huawei Honor 7S, Шаг 9/2 Как разобрать Huawei Honor 7S, Шаг 9/3

Шаг 9.

Отсоединяем коннекторы на печатной плате.

Как разобрать Huawei Honor 7S, Шаг 10/1 Как разобрать Huawei Honor 7S, Шаг 10/2

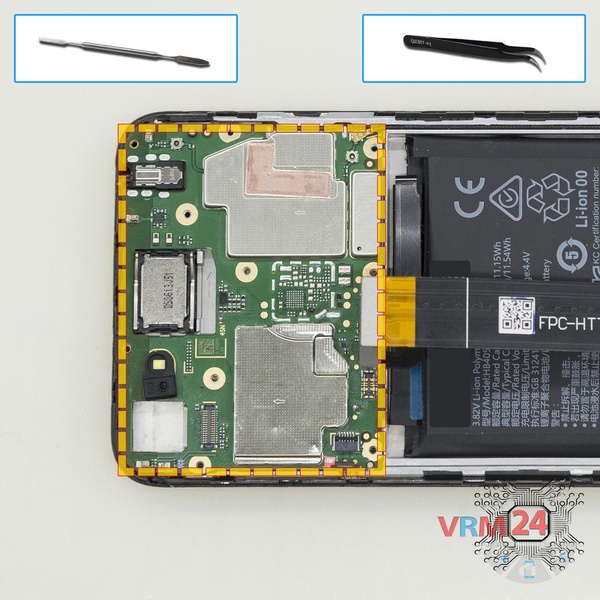

Шаг 10.

Снимаем печатную плату.

Как разобрать Huawei Honor 7S, Шаг 11/1 Как разобрать Huawei Honor 7S, Шаг 11/2 Как разобрать Huawei Honor 7S, Шаг 11/3

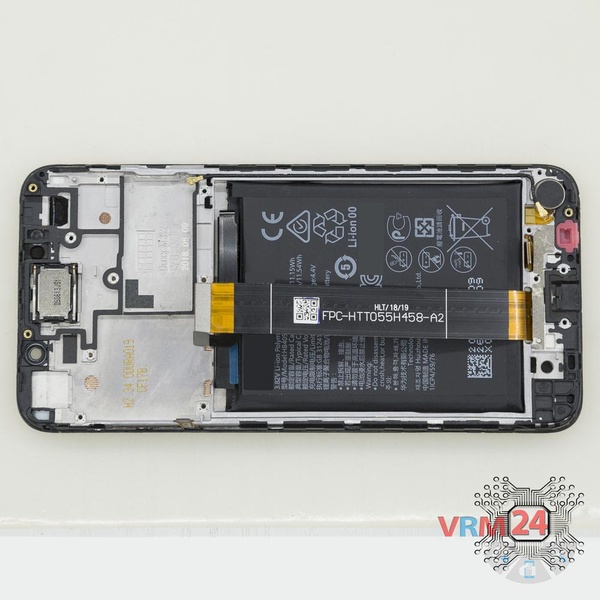

Шаг 11.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Huawei Honor 7S от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Huawei #Huawei Honor 7S
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 9 минут.
Наше руководство подходит для всех моделей Huawei Honor 7S — Хуавей Хонор 7 Эс, выпущенных для рынков разных стран.
