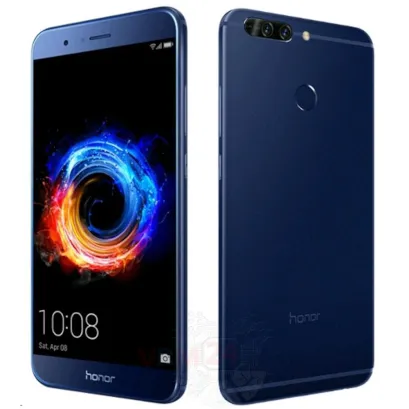

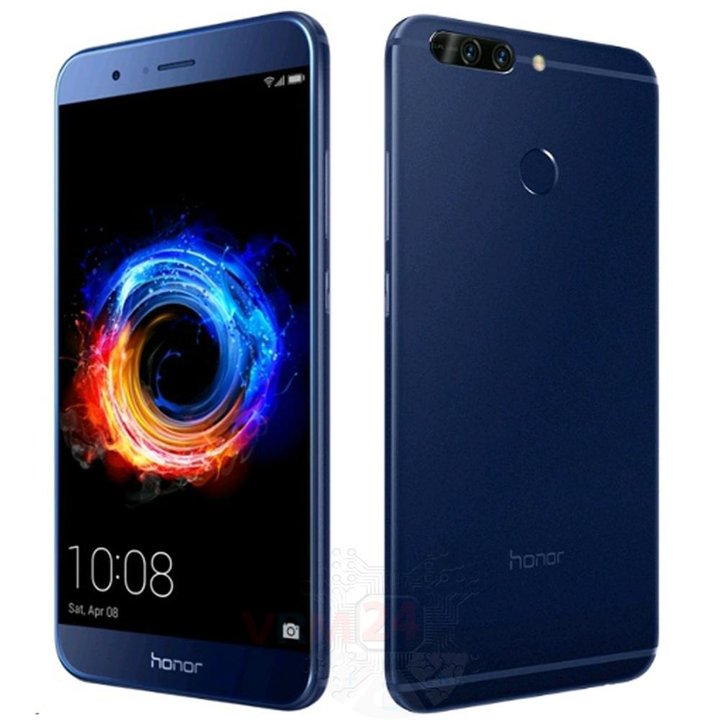

Huawei Honor 8 Pro
Huawei Honor 8 Pro
Сложность разборки:
Легко
Время разборки:
10 мин

Рекомендованные инструменты

Torx Т2 Torx т2
Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Huawei Honor 8 Pro (Хуавей Хонор 8 Про) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Huawei Honor 8 Pro, Шаг 1/1 Как разобрать Huawei Honor 8 Pro, Шаг 1/2

Шаг 1.

При помощи инструмента ключ открываем слот сим и Micro SD карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Huawei Honor 8 Pro, Шаг 2/1 Как разобрать Huawei Honor 8 Pro, Шаг 2/2

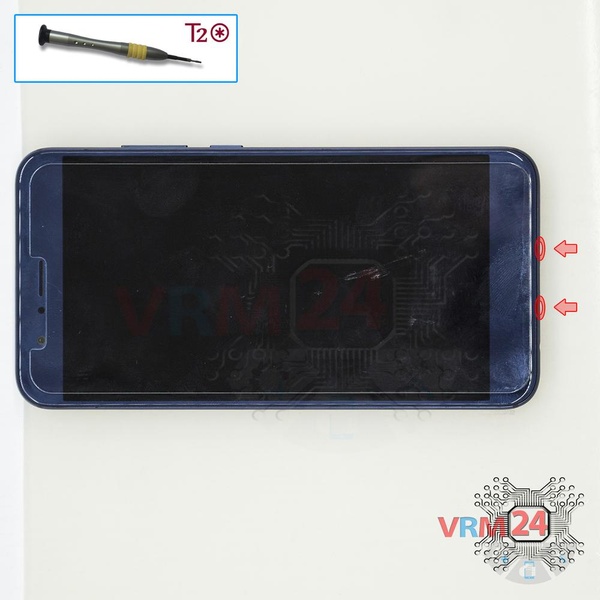

Шаг 2.

При помощи отвертки (шестигранная Т2) откручиваем 2 болта на торце телефона.

Как разобрать Huawei Honor 8 Pro, Шаг 3/1 Как разобрать Huawei Honor 8 Pro, Шаг 3/2

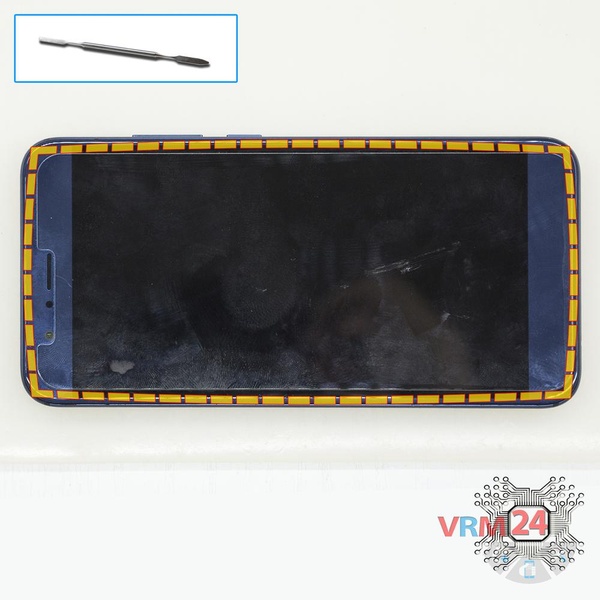

Шаг 3.

Отделяем модуль дисплея и корпус.

Как разобрать Huawei Honor 8 Pro, Шаг 4/1 Как разобрать Huawei Honor 8 Pro, Шаг 4/2

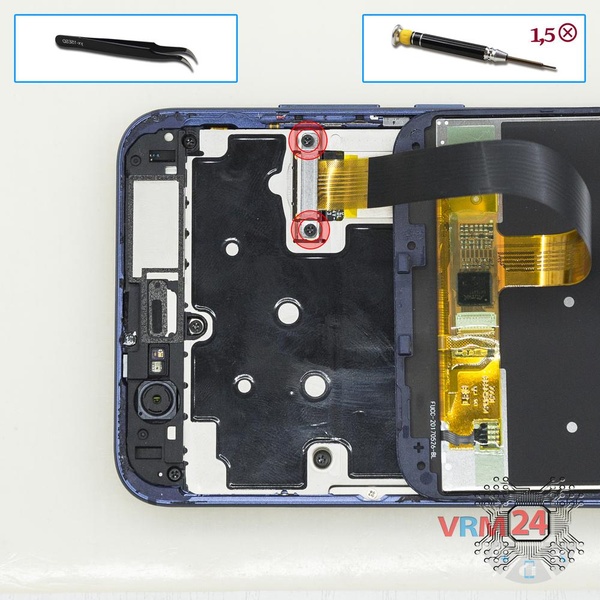

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта и снимаем защиту коннекторов.

Как разобрать Huawei Honor 8 Pro, Шаг 5/1 Как разобрать Huawei Honor 8 Pro, Шаг 5/2 Как разобрать Huawei Honor 8 Pro, Шаг 5/3

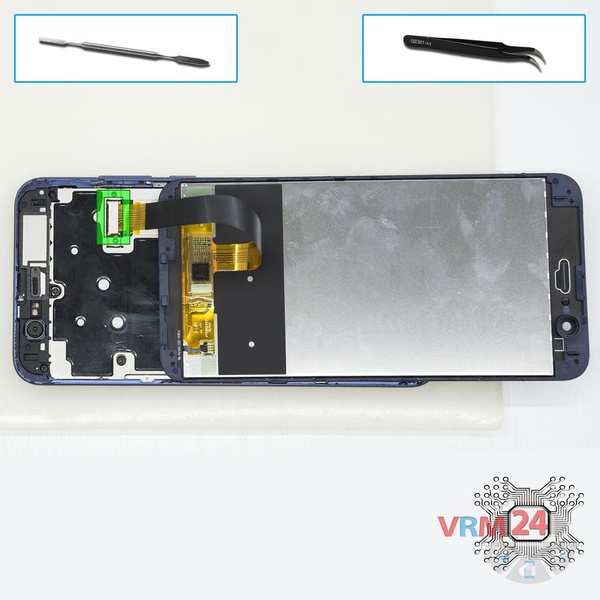

Шаг 5.

Отсоединяем коннектор на печатной плате и снимаем модуль дисплея.

Как разобрать Huawei Honor 8 Pro, Шаг 6/1 Как разобрать Huawei Honor 8 Pro, Шаг 6/2

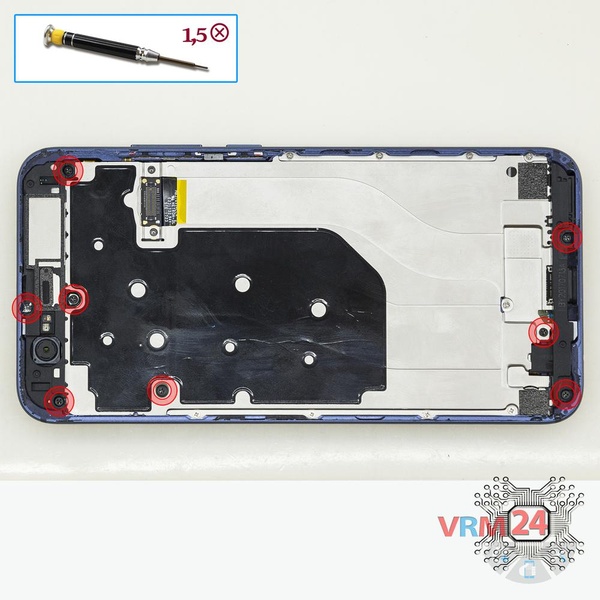

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 8 болтов по периметру телефона.

Как разобрать Huawei Honor 8 Pro, Шаг 7/1 Как разобрать Huawei Honor 8 Pro, Шаг 7/2

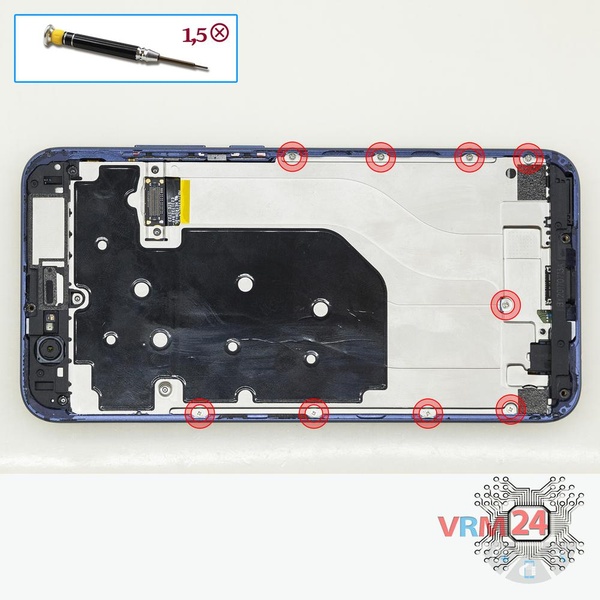

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 9 коротких болтов по периметру телефона.

Как разобрать Huawei Honor 8 Pro, Шаг 8/1 Как разобрать Huawei Honor 8 Pro, Шаг 8/2

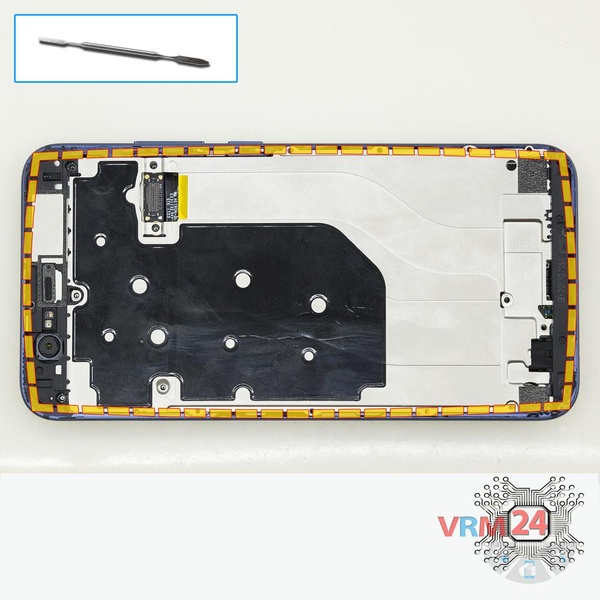

Шаг 8.

Отсоединяем среднюю рамку.

Как разобрать Huawei Honor 8 Pro, Шаг 9/1 Как разобрать Huawei Honor 8 Pro, Шаг 9/2

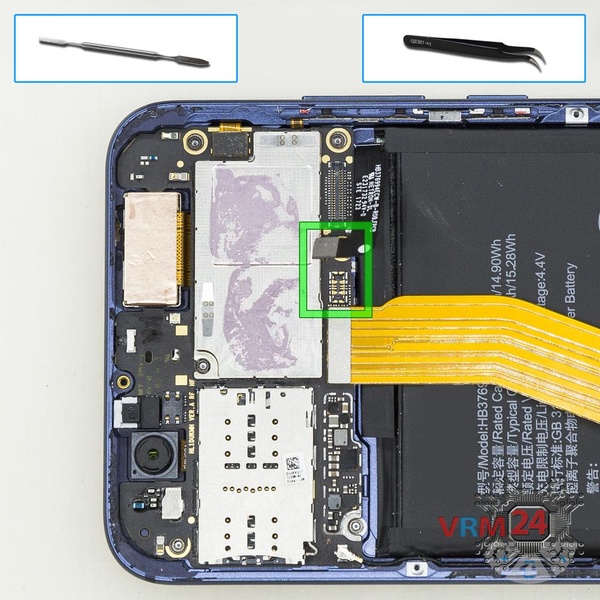

Шаг 9.

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Huawei Honor 8 Pro, Шаг 10/1 Как разобрать Huawei Honor 8 Pro, Шаг 10/2 Как разобрать Huawei Honor 8 Pro, Шаг 10/3

Шаг 10.

Отсоединяем коннектор на печатной плате и снимаем разъем гарнитуры.

Как разобрать Huawei Honor 8 Pro, Шаг 11/1 Как разобрать Huawei Honor 8 Pro, Шаг 11/2 Как разобрать Huawei Honor 8 Pro, Шаг 11/3

Шаг 11.

Отсоединяем коннекторы коаксиального кабеля и межплатного шлейфа и снимаем нижнюю плату.

Как разобрать Huawei Honor 8 Pro, Шаг 12/1 Как разобрать Huawei Honor 8 Pro, Шаг 12/2

Шаг 12.

Вынимаем блок с динамиком.

Как разобрать Huawei Honor 8 Pro, Шаг 13/1 Как разобрать Huawei Honor 8 Pro, Шаг 13/2

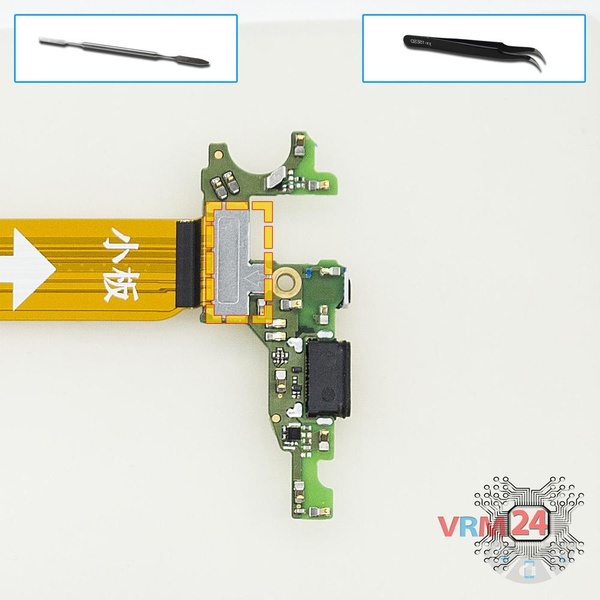

Шаг 13.

Снимаем фиксатор и отделяем межплатный кабель и печатную плату.

Как разобрать Huawei Honor 8 Pro, Шаг 14/1 Как разобрать Huawei Honor 8 Pro, Шаг 14/2 Как разобрать Huawei Honor 8 Pro, Шаг 14/3

Шаг 14.

Отсоединяем коннекторы на печатной плате и снимаем ее.

Как разобрать Huawei Honor 8 Pro, Шаг 15/1 Как разобрать Huawei Honor 8 Pro, Шаг 15/2

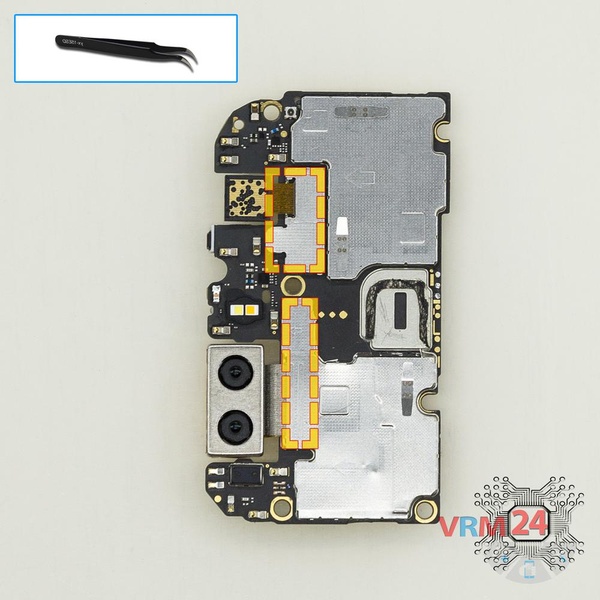

Шаг 15.

Отсоединяем фиксаторы коннекторов.

Как разобрать Huawei Honor 8 Pro, Шаг 16/1 Как разобрать Huawei Honor 8 Pro, Шаг 16/2

Шаг 16.

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеры.

Как разобрать Huawei Honor 8 Pro, Шаг 17/1 Как разобрать Huawei Honor 8 Pro, Шаг 17/2 Как разобрать Huawei Honor 8 Pro, Шаг 17/3

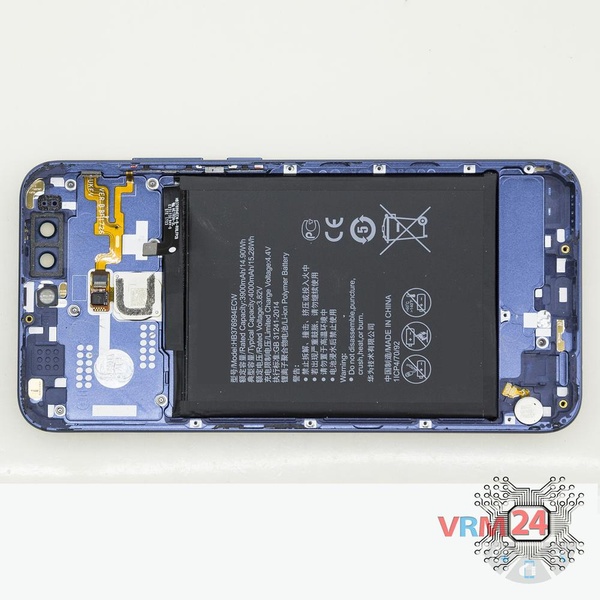

Шаг 17.

Задняя крышка \ корпус.

Подробные видео инструкции по разборке и ремонту Huawei Honor 8 Pro от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Huawei #Huawei Honor 8 Pro
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 10 минут.
Наше руководство подходит для всех моделей Huawei Honor 8 Pro — Хуавей Хонор 8 Про, выпущенных для рынков разных стран.
