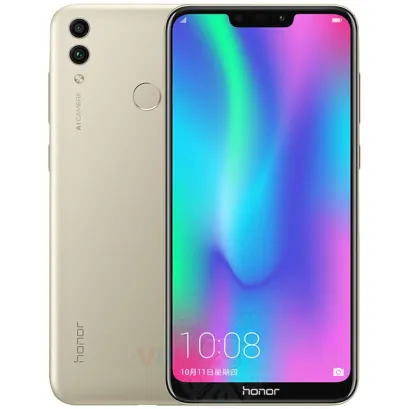

Huawei Honor 8C
Huawei Honor 8C
Сложность разборки:
Легко
Время разборки:
8 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Huawei Honor 8C (Хуавей Хонор 8С) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Huawei Honor 8C, Шаг 1/1 Как разобрать Huawei Honor 8C, Шаг 1/2

Шаг 1.

При помощи инструмента ключ открываем слот Сим и MicroSD карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Huawei Honor 8C, Шаг 2/1 Как разобрать Huawei Honor 8C, Шаг 2/2

Шаг 2.

Открываем заднюю крышку и переворачиваем ее.

Как разобрать Huawei Honor 8C, Шаг 3/1 Как разобрать Huawei Honor 8C, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта и снимаем фиксатор коннекторов.

Как разобрать Huawei Honor 8C, Шаг 4/1 Как разобрать Huawei Honor 8C, Шаг 4/2 Как разобрать Huawei Honor 8C, Шаг 4/3

Шаг 4.

Отсоединяем коннектор датчика отпечатка пальцев и убираем крышку.

Как разобрать Huawei Honor 8C, Шаг 5/1 Как разобрать Huawei Honor 8C, Шаг 5/2

Шаг 5.

Отсоединяем коннектор аккумуляторной батареи. The battery model of Huawei Honor 8C is HB406689ECW.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Huawei Honor 8C, Шаг 6/1 Как разобрать Huawei Honor 8C, Шаг 6/2

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 7 болта в нижней части.

Как разобрать Huawei Honor 8C, Шаг 7/1 Как разобрать Huawei Honor 8C, Шаг 7/2

Шаг 7.

Отсоединяем нижний блок с динамиком.

Как разобрать Huawei Honor 8C, Шаг 8/1 Как разобрать Huawei Honor 8C, Шаг 8/2

Шаг 8.

Отсоединяем коннекторы и снимаем межплатный кабель.

Как разобрать Huawei Honor 8C, Шаг 9/1

Шаг 9.

Отсоединяем коннектор на дополнительной печатной плате.

Как разобрать Huawei Honor 8C, Шаг 10/1 Как разобрать Huawei Honor 8C, Шаг 10/2

Шаг 10.

Снимаем печатную плату.

Как разобрать Huawei Honor 8C, Шаг 11/1 Как разобрать Huawei Honor 8C, Шаг 11/2

Шаг 11.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта.

Как разобрать Huawei Honor 8C, Шаг 12/1 Как разобрать Huawei Honor 8C, Шаг 12/2

Шаг 12.

Отсоединяем крышку.

Как разобрать Huawei Honor 8C, Шаг 13/1 Как разобрать Huawei Honor 8C, Шаг 13/2

Шаг 13.

Отсоединяем коннекторы на печатной плате и снимаем сборку из двух тыловых камер и фронтальную камеру.

Как разобрать Huawei Honor 8C, Шаг 14/1 Как разобрать Huawei Honor 8C, Шаг 14/2

Шаг 14.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на основной плате.

Как разобрать Huawei Honor 8C, Шаг 15/1 Как разобрать Huawei Honor 8C, Шаг 15/2

Шаг 15.

Отсоединяем коннекторы на печатной плате.

Как разобрать Huawei Honor 8C, Шаг 16/1 Как разобрать Huawei Honor 8C, Шаг 16/2

Шаг 16.

Снимаем печатную плату.

Как разобрать Huawei Honor 8C, Шаг 17/1 Как разобрать Huawei Honor 8C, Шаг 17/2 Как разобрать Huawei Honor 8C, Шаг 17/3

Шаг 17.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Huawei Honor 8C от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Huawei #Huawei Honor 8C
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 8 минут.
Наше руководство подходит для всех моделей Huawei Honor 8C — Хуавей Хонор 8С, выпущенных для рынков разных стран.
