Сложность разборки:
Легко
Время разборки:
10 мин

Рекомендованные инструменты

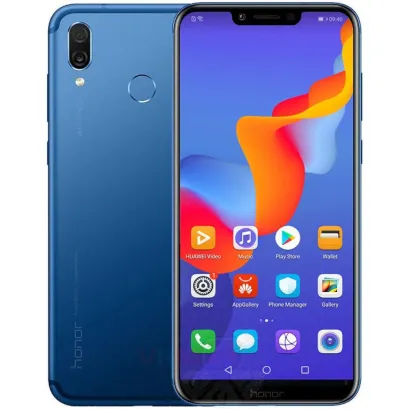

Разборка/Ремонт мобильного девайса Huawei Honor Play (Хуавей Хонор Плей) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Huawei Honor Play, Шаг 1/1 Как разобрать Huawei Honor Play, Шаг 1/2

Шаг 1.

При помощи инструмента ключ открываем слот Сим и MicroSD карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.


Как разобрать Huawei Honor Play, Шаг 2/1 Как разобрать Huawei Honor Play, Шаг 2/2

Шаг 2.

При помощи отвертки (прецизионная звездообразная 0,8 мм) откручиваем 2 болта на торце телефона.


Как разобрать Huawei Honor Play, Шаг 3/1 Как разобрать Huawei Honor Play, Шаг 3/2

Шаг 3.

Открываем заднюю крышку и переворачиваем ее.


Как разобрать Huawei Honor Play, Шаг 4/1 Как разобрать Huawei Honor Play, Шаг 4/2

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта и снимаем фиксатор коннекторов.


Как разобрать Huawei Honor Play, Шаг 5/1 Как разобрать Huawei Honor Play, Шаг 5/2

Шаг 5.

Отсоединяем коннектор датчика отпечатка пальцев и убираем крышку.


Как разобрать Huawei Honor Play, Шаг 6/1 Как разобрать Huawei Honor Play, Шаг 6/2

Шаг 6.

Отсоединяем коннектор аккумуляторной батареи. Модель батареи для Huawei Honor Play - HB386589ECW.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.


Как разобрать Huawei Honor Play, Шаг 7/1 Как разобрать Huawei Honor Play, Шаг 7/2

Шаг 7.

Отсоединяем коннектор коаксиального кабеля.


Как разобрать Huawei Honor Play, Шаг 8/1 Как разобрать Huawei Honor Play, Шаг 8/2

Шаг 8.

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов в нижней части.


Как разобрать Huawei Honor Play, Шаг 9/1 Как разобрать Huawei Honor Play, Шаг 9/2

Шаг 9.

Отсоединяем коннекторы и снимаем межплатный кабель.


Как разобрать Huawei Honor Play, Шаг 10/1 Как разобрать Huawei Honor Play, Шаг 10/2

Шаг 10.

Отсоединяем нижний блок с динамиком.


Как разобрать Huawei Honor Play, Шаг 11/1 Как разобрать Huawei Honor Play, Шаг 11/2

Шаг 11.

Снимаем дополнительную печатную плату.


Как разобрать Huawei Honor Play, Шаг 12/1 Как разобрать Huawei Honor Play, Шаг 12/2

Шаг 12.

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов на основной плате.


Как разобрать Huawei Honor Play, Шаг 13/1 Как разобрать Huawei Honor Play, Шаг 13/2

Шаг 13.

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.


Как разобрать Huawei Honor Play, Шаг 14/1 Как разобрать Huawei Honor Play, Шаг 14/2

Шаг 14.

Отсоединяем коннекторы на печатной плате и снимаем сборку из двух тыловых камер.


Как разобрать Huawei Honor Play, Шаг 15/1

Шаг 15.

Отсоединяем коннекторы на печатной плате.


Как разобрать Huawei Honor Play, Шаг 16/1 Как разобрать Huawei Honor Play, Шаг 16/2

Шаг 16.

Снимаем печатную плату.


Как разобрать Huawei Honor Play, Шаг 17/1 Как разобрать Huawei Honor Play, Шаг 17/2 Как разобрать Huawei Honor Play, Шаг 17/3

Шаг 17.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Huawei Honor Play от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 10 минут.
Наше руководство подходит для всех моделей Huawei Honor Play — Хуавей Хонор Плей, выпущенных для рынков разных стран.
