Рекомендуемые инструменты
Крестовая Отвертка 1,5 мм
Инструмент для открывания
Пинцет

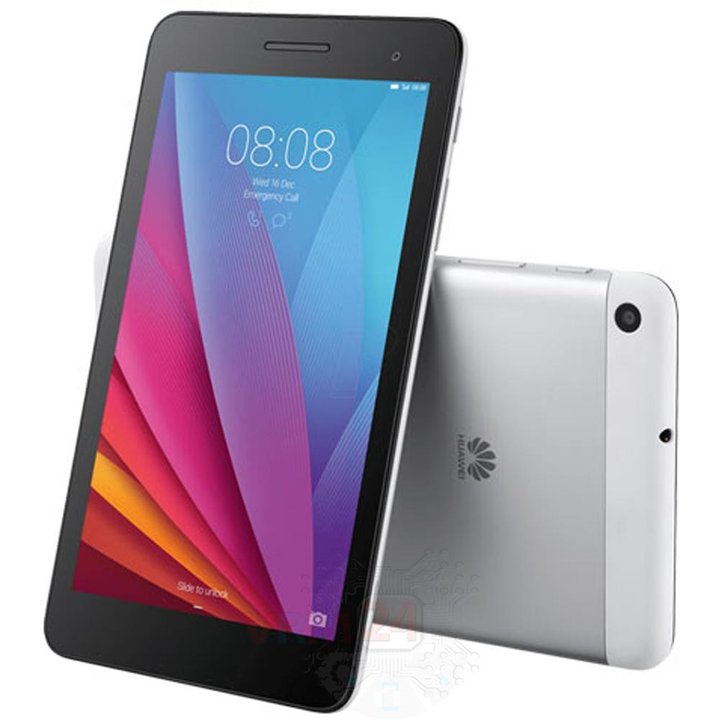

Разборка/Ремонт мобильного девайса Huawei MediaPad T1 7'' (Хуавей МедиаПад Т1) с описанием каждого шага и необходимого набора инструментов.
9591
Просмотры
2
Нравится
—
Поделиться
7
Вопросы

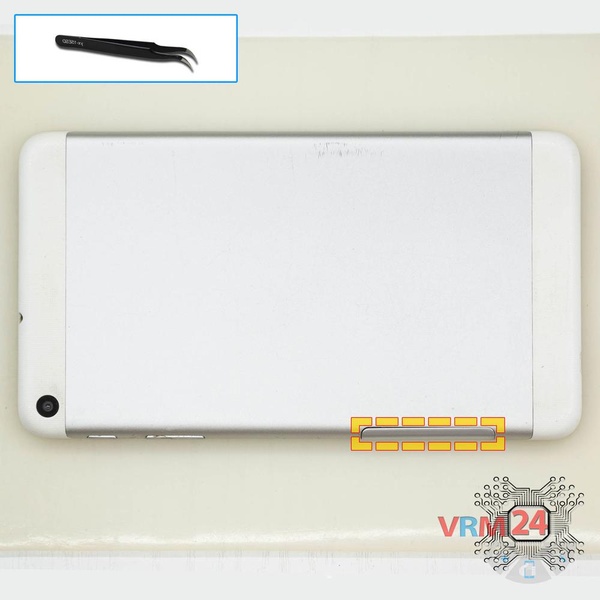

Шаг 1.
Откручиваем винт
Открываем заглушку сим и флэш карт и при помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт фиксирующий дисплейный модуль.

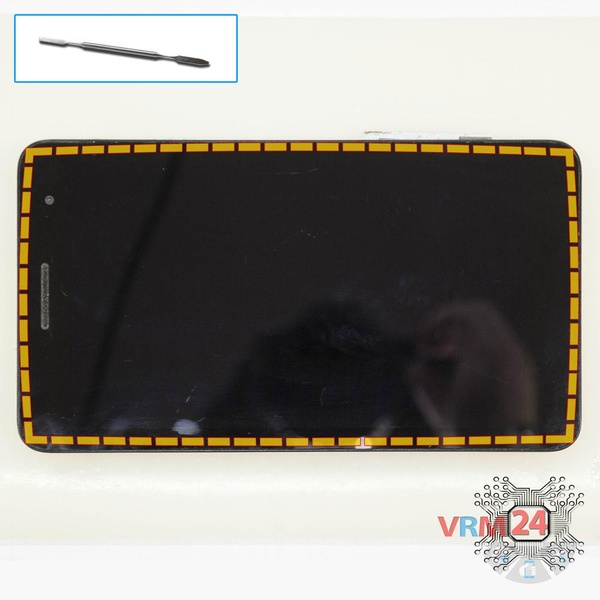

Шаг 2.
Открываем дисплейный модуль
Открываем модуль дисплея.

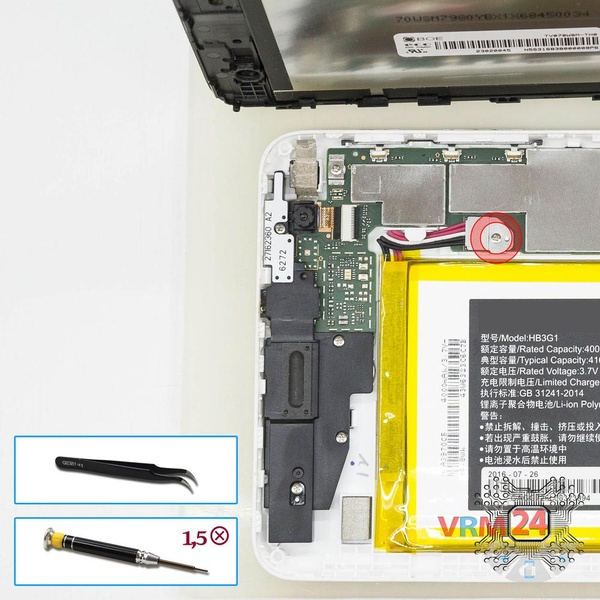

Шаг 3.
Отсоединяем фиксатор
При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и снимаем фиксатор коннектора акб.

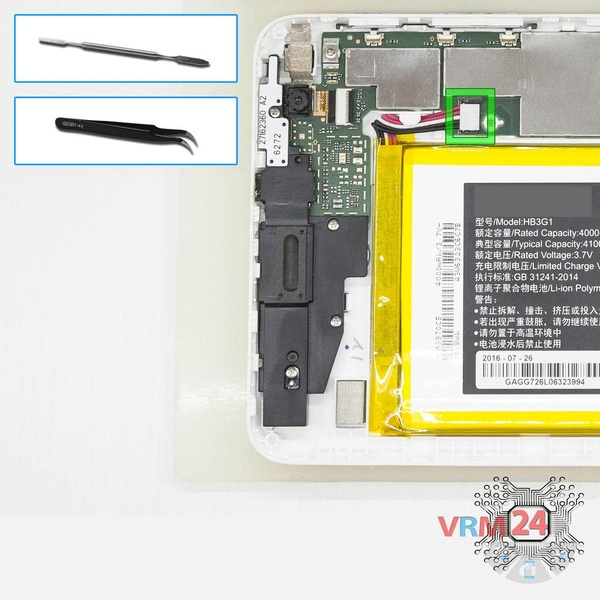

Шаг 4.
Отсоединяем коннектор аккумуляторной батареи
Отсоединяем коннектор аккумуляторной батареи.
⚠ Обратите внимание!
Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

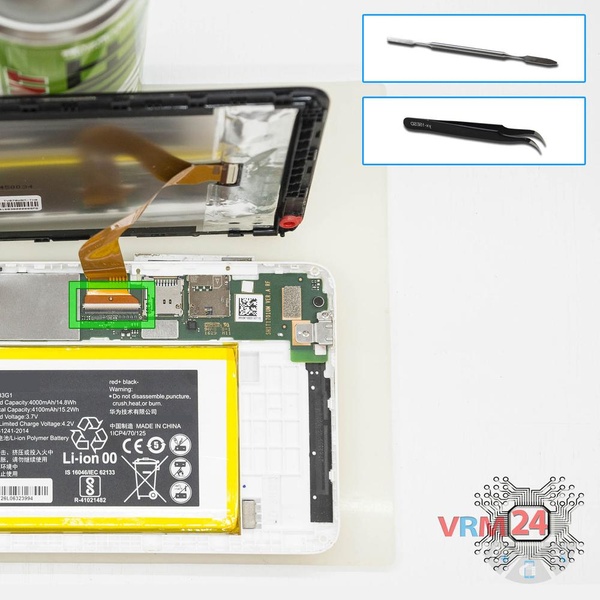

Шаг 5.
Отсоединяем коннектор
Отсоединяем коннектор дисплейного модуля.

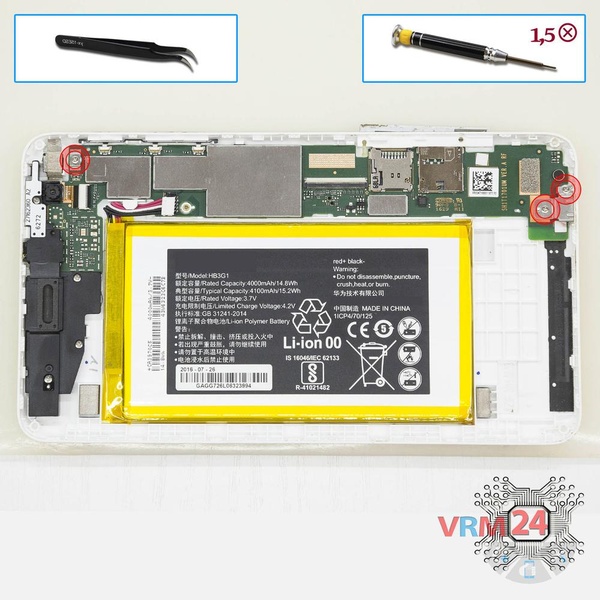

Шаг 6.
Отсоединяем фиксатор
При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта и снимаем фиксатор разъема зарядки.

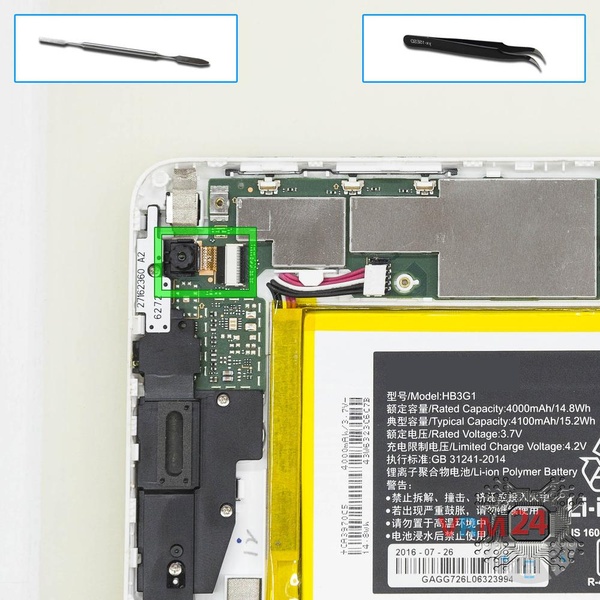

Шаг 7.
Отсоединяем фронтальную камеру
Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

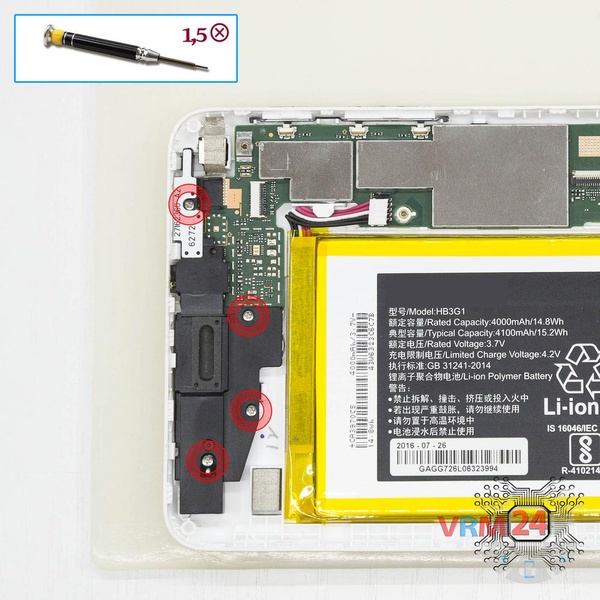

Шаг 8.
Откручиваем винты
При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта фиксирующие блок с динамиком.

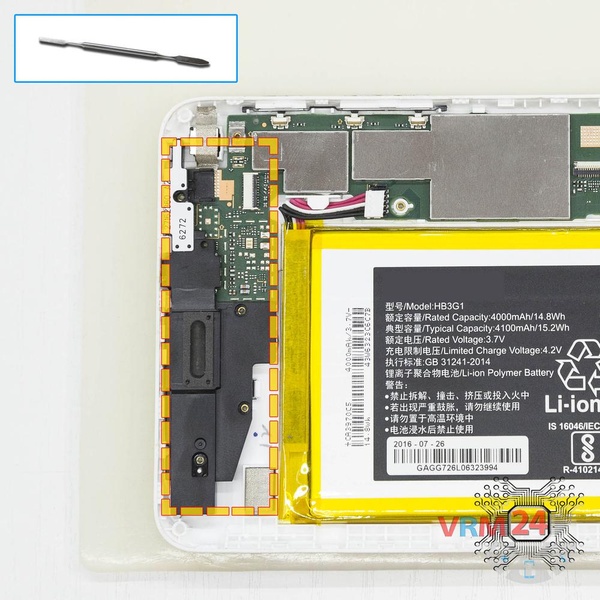

Шаг 9.
Отсоединяем динамик
Отсоединяем блок с динамиком.

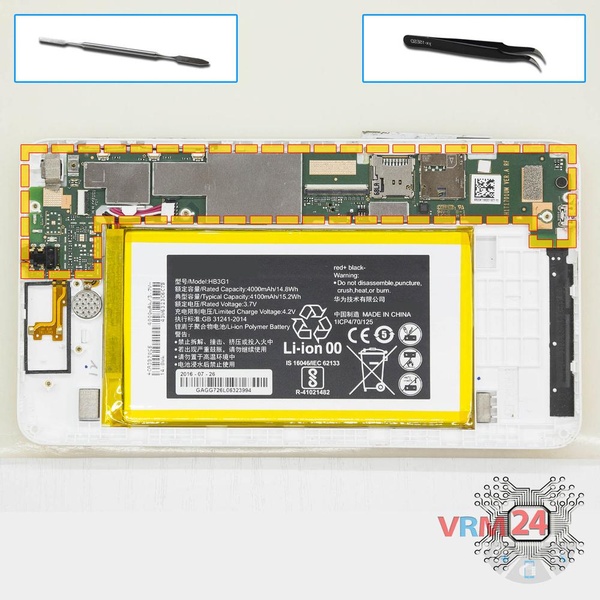

Шаг 10.
Отсоединяем печатную плату
Снимаем печатную плату.

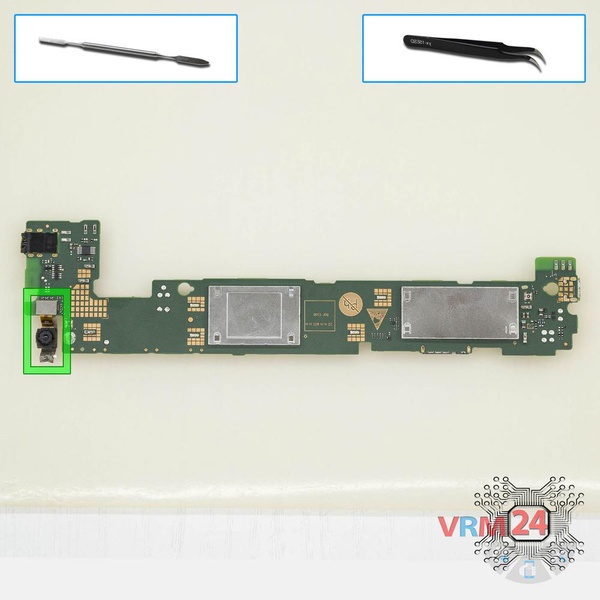

Шаг 11.
Отсоединяем основную камеру
Отсоединяем коннектор на печатной плате и снимаем основную камеру.
Если у вас есть вопрос, задайте его нам, и мы постараемся ответить максимально подробно. Если эта статья была вам полезна, пожалуйста, оцените её.
