Сложность разборки:
Средняя
Время разборки:
14 мин

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Huawei Nexus 6P (Хуавей Нексус 6П) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Huawei Nexus 6P, Шаг 1/1 Как разобрать Huawei Nexus 6P, Шаг 1/2

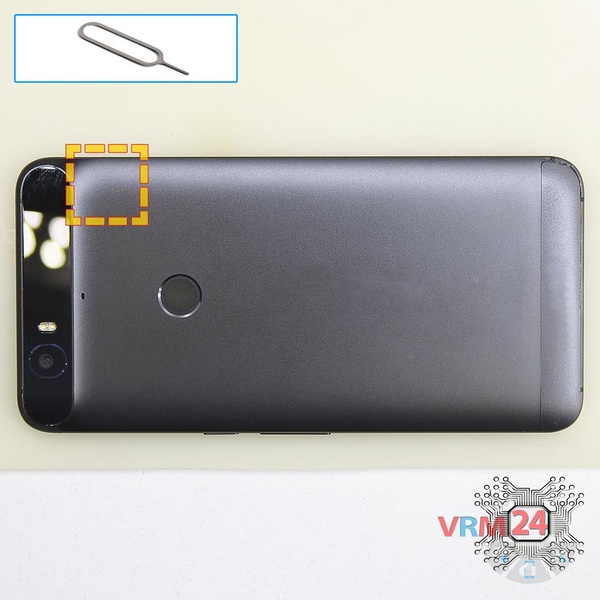

Шаг 1.

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.


Как разобрать Huawei Nexus 6P, Шаг 2/1 Как разобрать Huawei Nexus 6P, Шаг 2/2

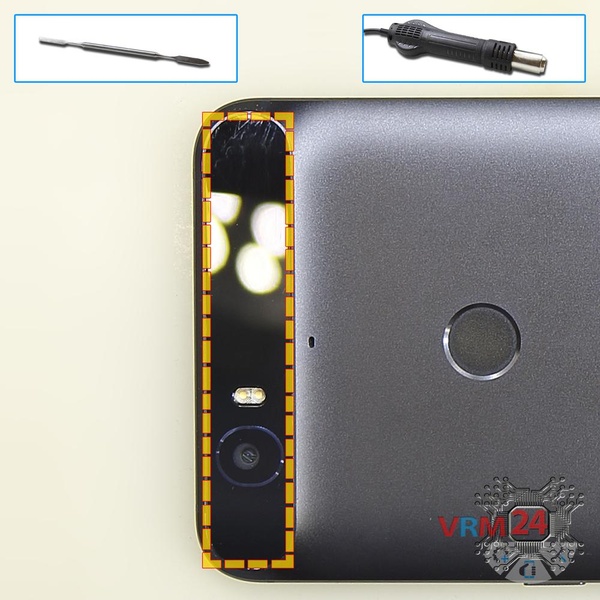

Шаг 2.

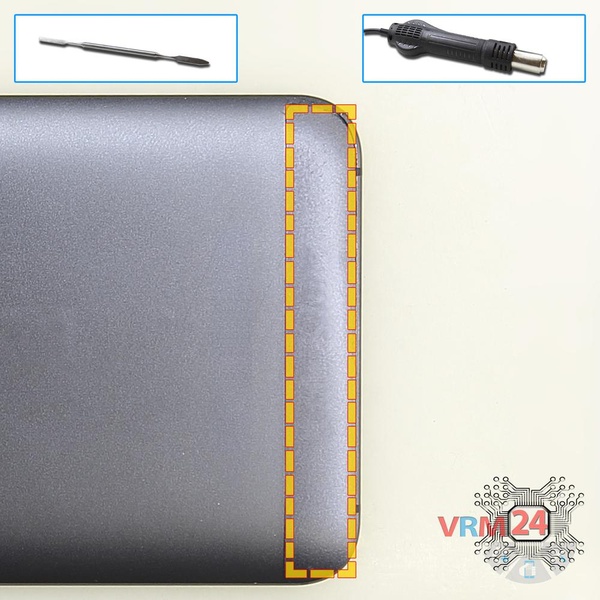

Отделяем вставку в верхней части.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.


Как разобрать Huawei Nexus 6P, Шаг 3/1 Как разобрать Huawei Nexus 6P, Шаг 3/2

Шаг 3.

Отделяем вставку в нижней части.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.


Как разобрать Huawei Nexus 6P, Шаг 4/1 Как разобрать Huawei Nexus 6P, Шаг 4/2 Как разобрать Huawei Nexus 6P, Шаг 4/3

Шаг 4.

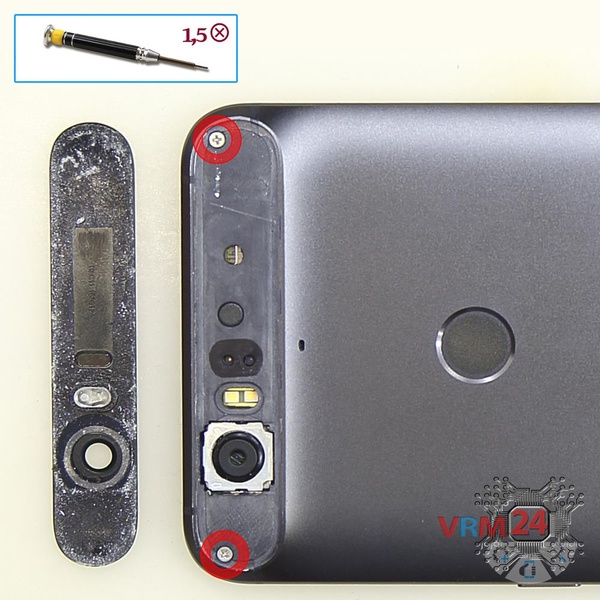

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов в верхней и нижней частях задней крышки.


Как разобрать Huawei Nexus 6P, Шаг 5/1 Как разобрать Huawei Nexus 6P, Шаг 5/2

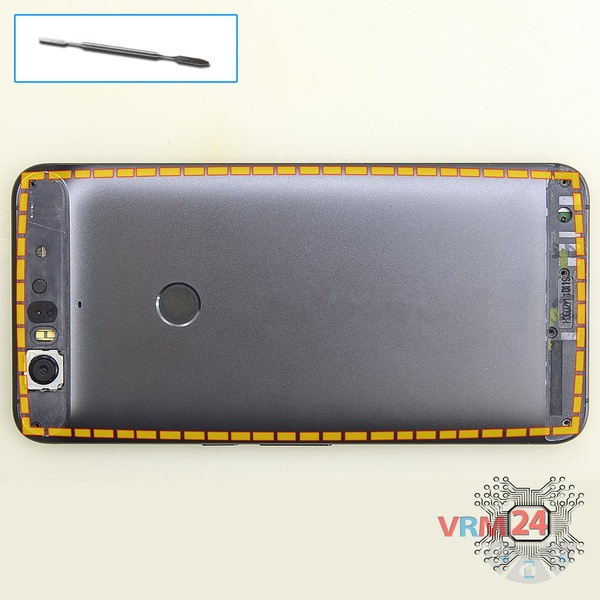

Шаг 5.

Открываем заднюю крышку.


Как разобрать Huawei Nexus 6P, Шаг 6/1 Как разобрать Huawei Nexus 6P, Шаг 6/2

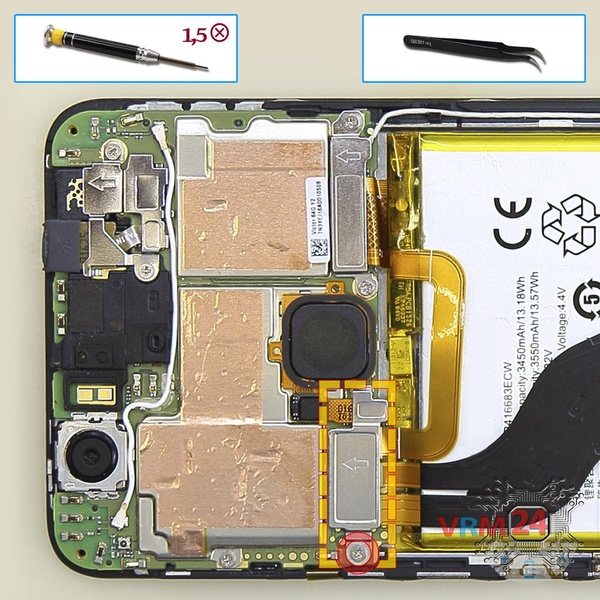

Шаг 6.

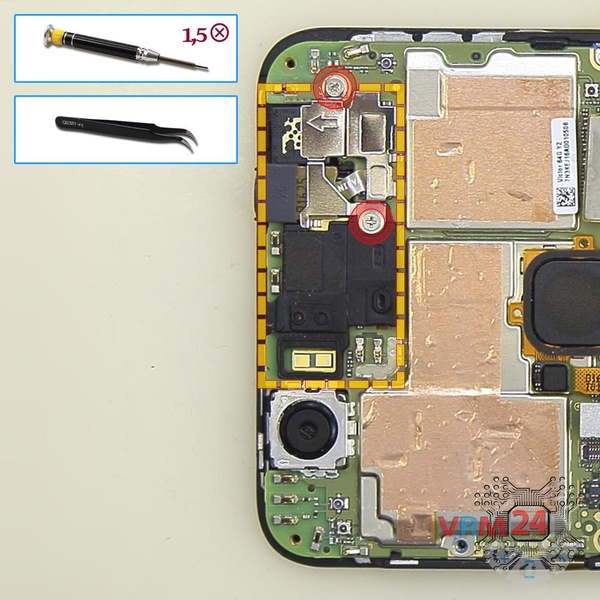

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и снимаем фиксатор коннекторов.


Как разобрать Huawei Nexus 6P, Шаг 7/1 Как разобрать Huawei Nexus 6P, Шаг 7/2

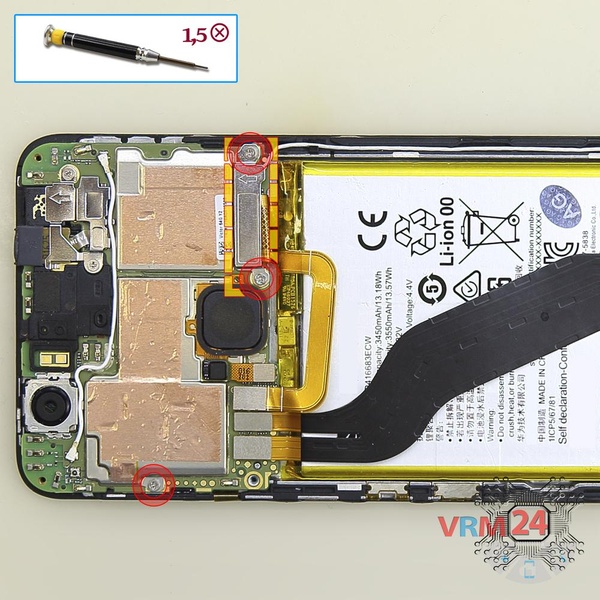

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта и снимаем фиксатор коннекторов.


Как разобрать Huawei Nexus 6P, Шаг 8/1 Как разобрать Huawei Nexus 6P, Шаг 8/2 Как разобрать Huawei Nexus 6P, Шаг 8/3 Как разобрать Huawei Nexus 6P, Шаг 8/4 Как разобрать Huawei Nexus 6P, Шаг 8/5

Шаг 8.

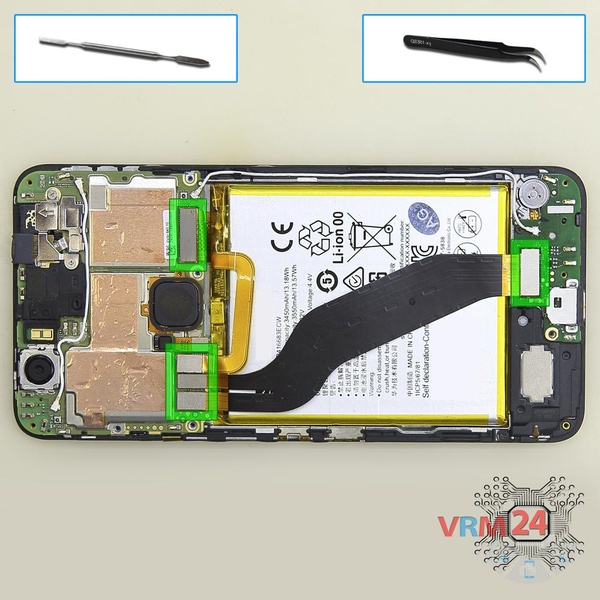

Отсоединяем коннекторы на печатной плате и снимаем межплатный шлейф.


Как разобрать Huawei Nexus 6P, Шаг 9/1 Как разобрать Huawei Nexus 6P, Шаг 9/2

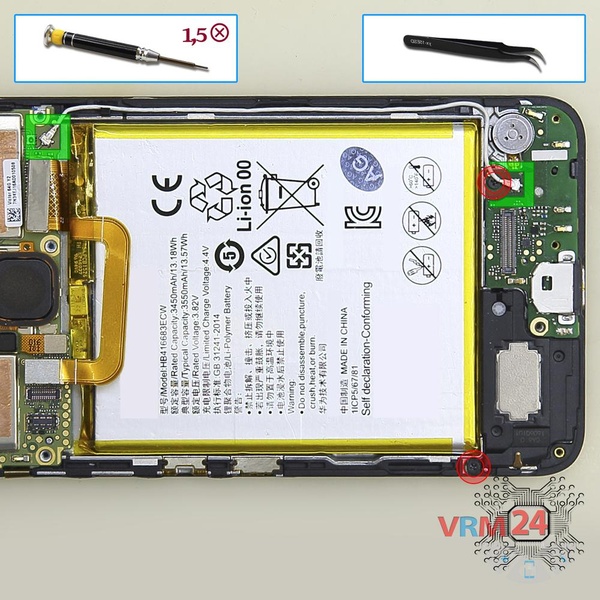

Шаг 9.

Отсоединяем коннекторы и снимаем коаксиальный кабель, при помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта в нижней части.


Как разобрать Huawei Nexus 6P, Шаг 10/1 Как разобрать Huawei Nexus 6P, Шаг 10/2

Шаг 10.

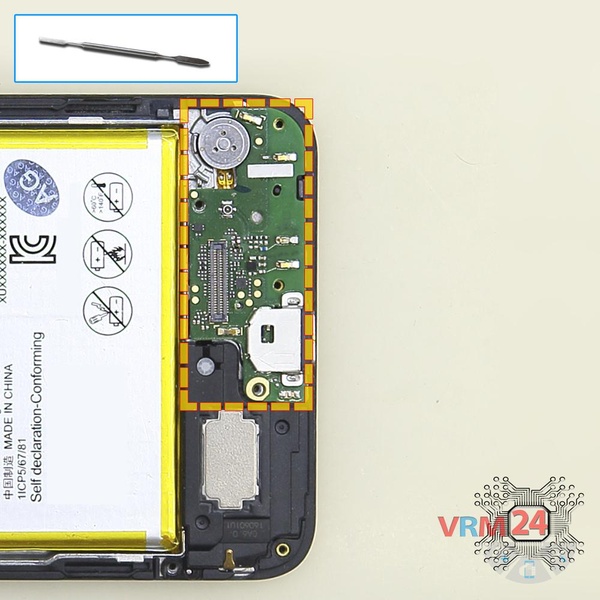

Отсоединяем нижнюю печатную плату.


Как разобрать Huawei Nexus 6P, Шаг 11/1 Как разобрать Huawei Nexus 6P, Шаг 11/2

Шаг 11.

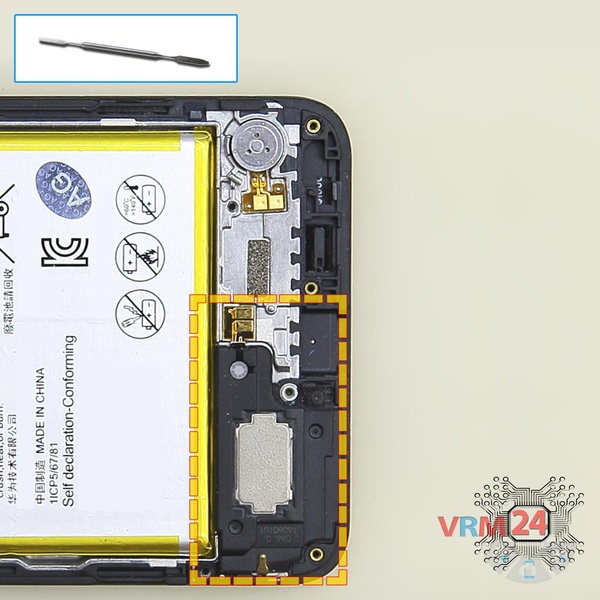

Отсоединяем блок с динамиком в нижней части.


Как разобрать Huawei Nexus 6P, Шаг 12/1 Как разобрать Huawei Nexus 6P, Шаг 12/2

Шаг 12.

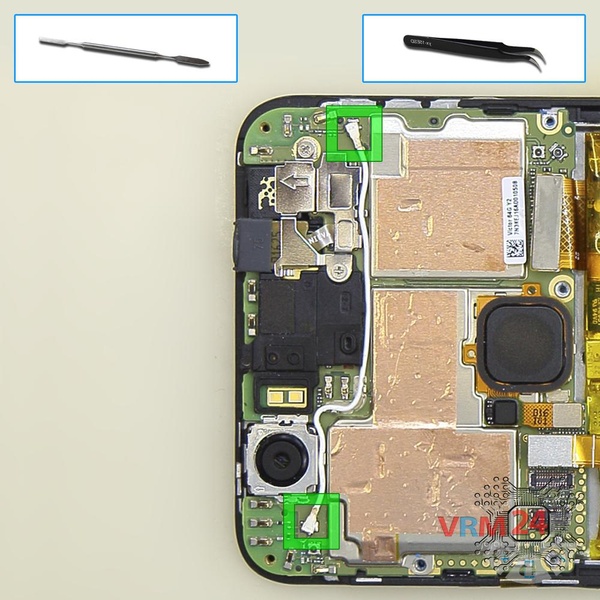

Отсоединяем коннекторы и снимаем коаксиальный кабель на основной плате.


Как разобрать Huawei Nexus 6P, Шаг 13/1 Как разобрать Huawei Nexus 6P, Шаг 13/2

Шаг 13.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта и снимаем защиту камер и микросхем.

Как разобрать Huawei Nexus 6P, Шаг 14/1 Как разобрать Huawei Nexus 6P, Шаг 14/2

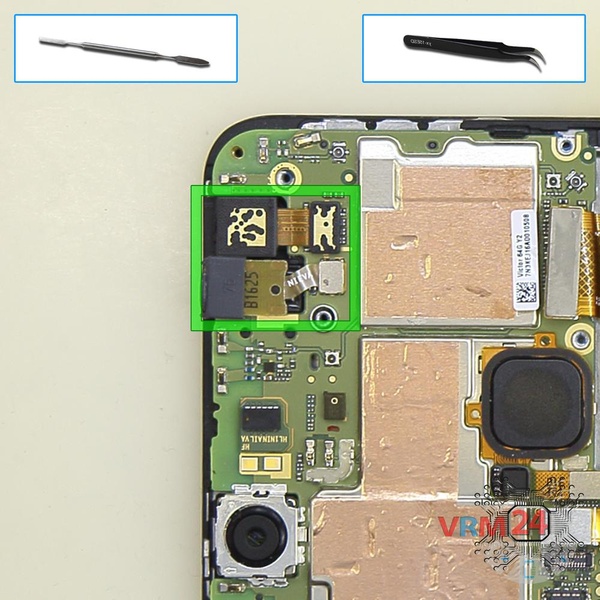

Шаг 14.

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеры.


Как разобрать Huawei Nexus 6P, Шаг 15/1 Как разобрать Huawei Nexus 6P, Шаг 15/2

Шаг 15.

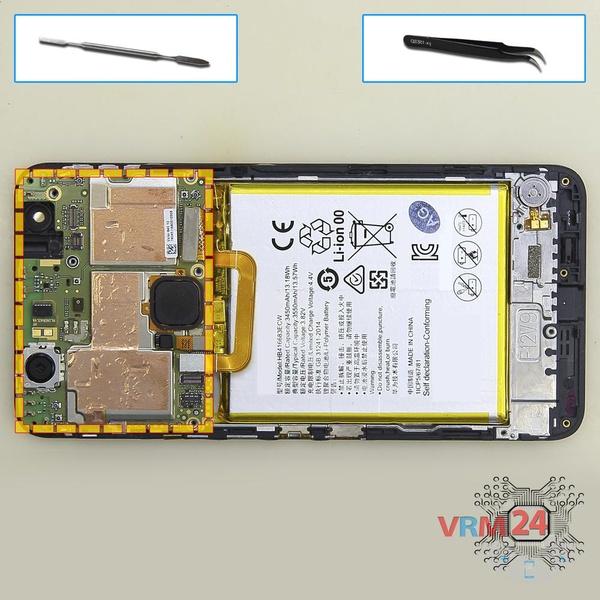

Снимаем печатную плату.

Как разобрать Huawei Nexus 6P, Шаг 16/1 Как разобрать Huawei Nexus 6P, Шаг 16/2 Как разобрать Huawei Nexus 6P, Шаг 16/3

Шаг 16.

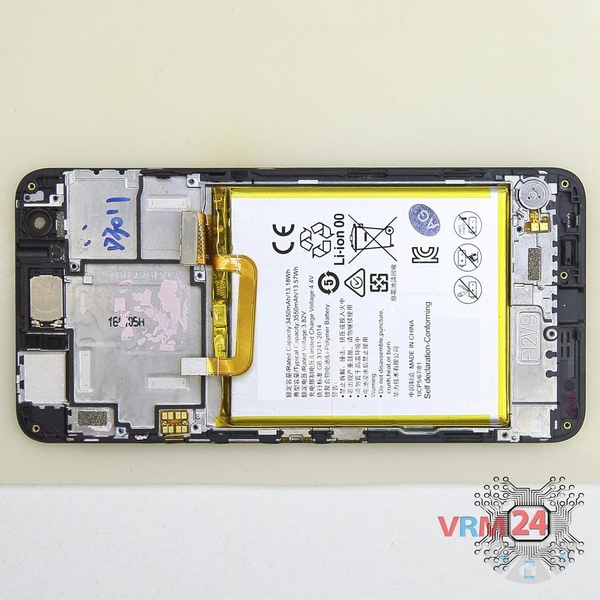

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Huawei Nexus 6P от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 14 минут.
Наше руководство подходит для всех моделей Huawei Nexus 6P — Хуавей Нексус 6П, выпущенных для рынков разных стран.
