Сложность разборки:
Легко
Время разборки:
10 мин

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Huawei Nova Lite (Хуавей Нова Лайт) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Huawei Nova Lite, Шаг 1/1 Как разобрать Huawei Nova Lite, Шаг 1/2

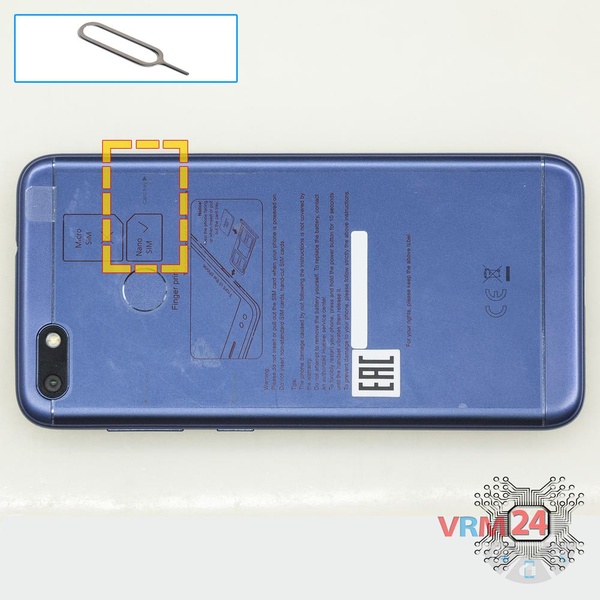

Шаг 1.

При помощи инструмента ключ открываем слот сим и MMC карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.


Как разобрать Huawei Nova Lite, Шаг 2/1 Как разобрать Huawei Nova Lite, Шаг 2/2

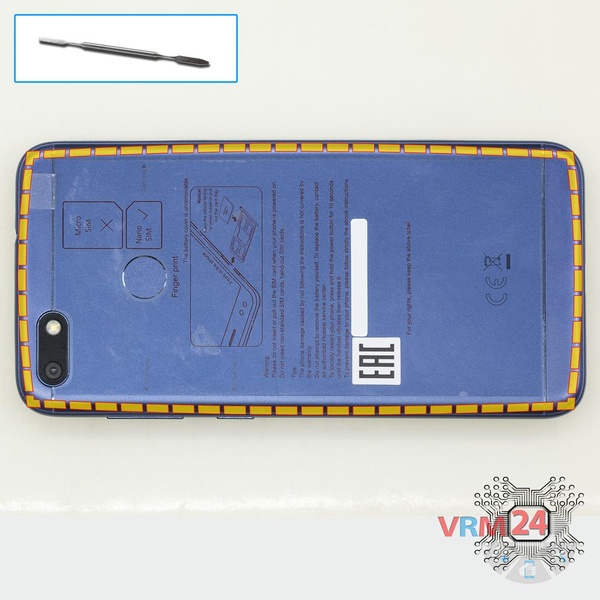

Шаг 2.

Открываем заднюю крышку.


Как разобрать Huawei Nova Lite, Шаг 3/1 Как разобрать Huawei Nova Lite, Шаг 3/2

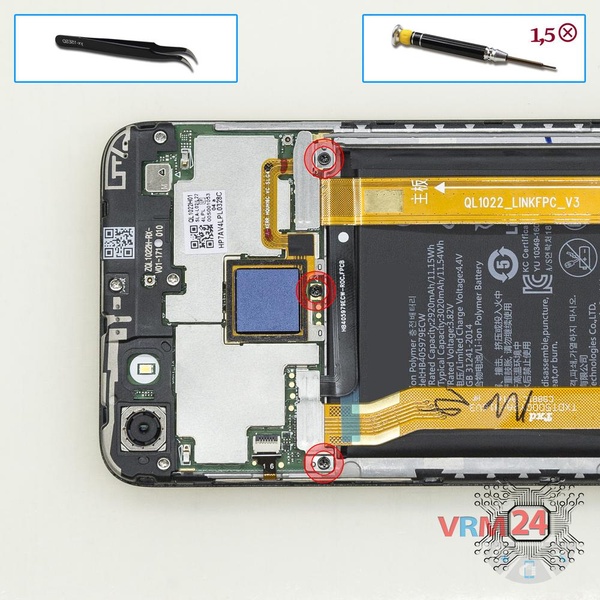

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта и снимаем защиту коннекторов.


Как разобрать Huawei Nova Lite, Шаг 4/1 Как разобрать Huawei Nova Lite, Шаг 4/2 Как разобрать Huawei Nova Lite, Шаг 4/3

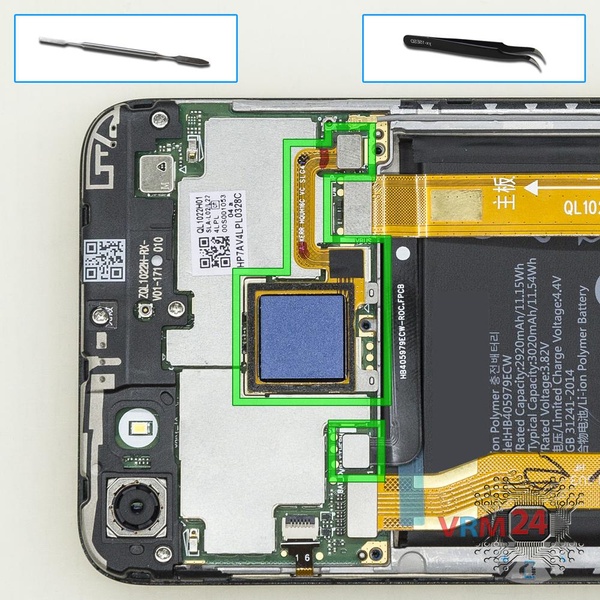

Шаг 4.

Отсоединяем коннекторы аккумулятора и датчика отпечатка пальцев и снимаем его.


Как разобрать Huawei Nova Lite, Шаг 5/1 Как разобрать Huawei Nova Lite, Шаг 5/2

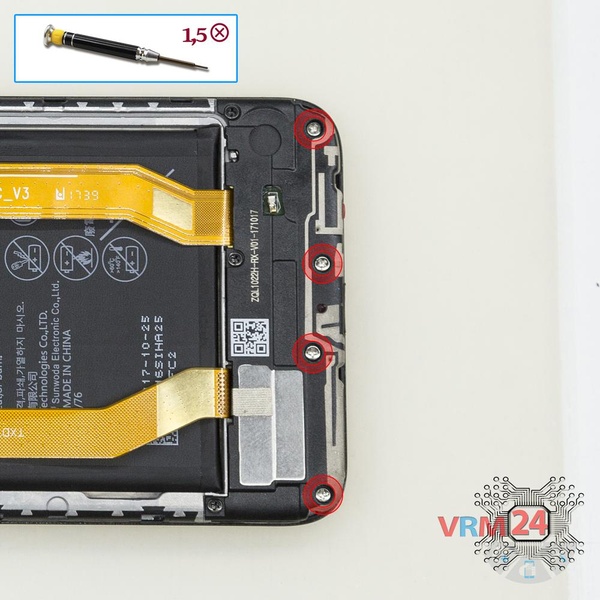

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта в нижней части.


Как разобрать Huawei Nova Lite, Шаг 6/1 Как разобрать Huawei Nova Lite, Шаг 6/2

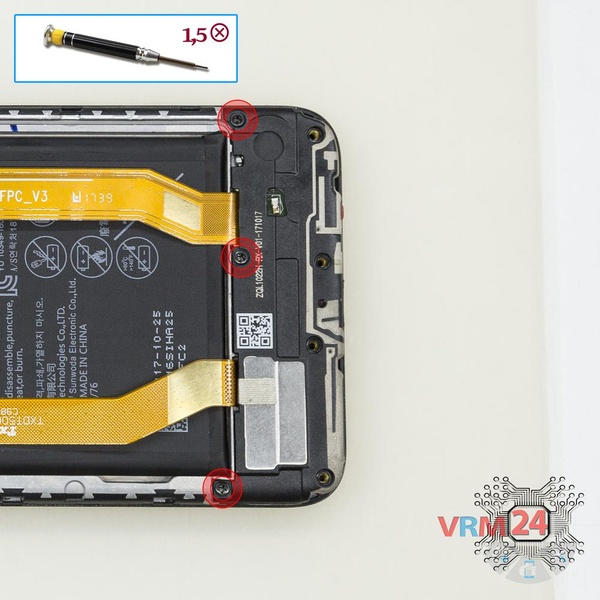

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 коротких болта.


Как разобрать Huawei Nova Lite, Шаг 7/1 Как разобрать Huawei Nova Lite, Шаг 7/2

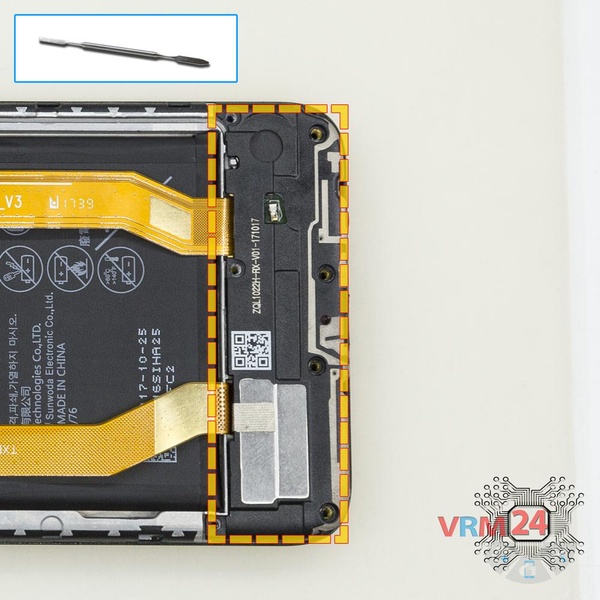

Шаг 7.

Отсоединяем крышку с динамиком и антеннами.


Как разобрать Huawei Nova Lite, Шаг 8/1 Как разобрать Huawei Nova Lite, Шаг 8/2

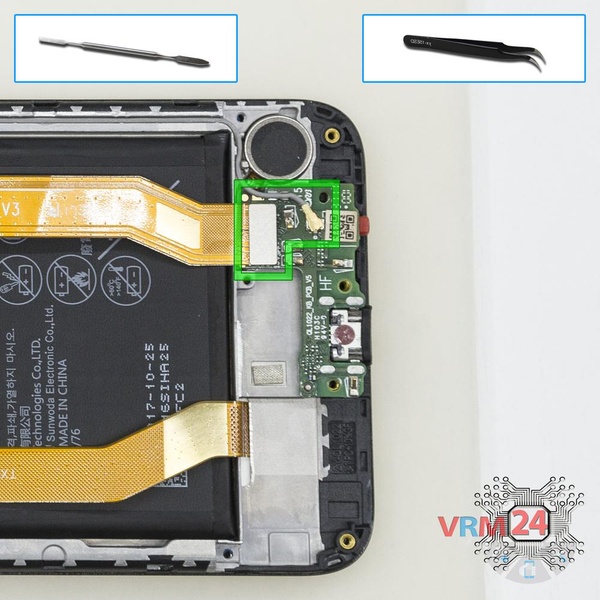

Шаг 8.

Отсоединяем коннекторы на печатной плате.


Как разобрать Huawei Nova Lite, Шаг 9/1 Как разобрать Huawei Nova Lite, Шаг 9/2

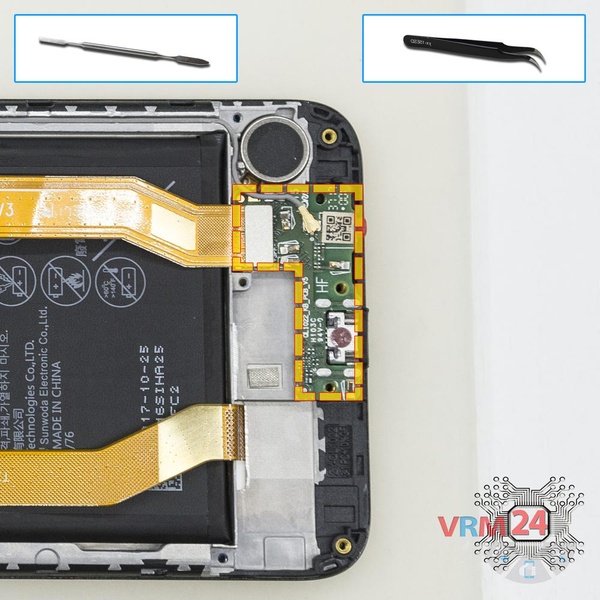

Шаг 9.

Снимаем печатную плату.


Как разобрать Huawei Nova Lite, Шаг 10/1 Как разобрать Huawei Nova Lite, Шаг 10/2 Как разобрать Huawei Nova Lite, Шаг 10/3

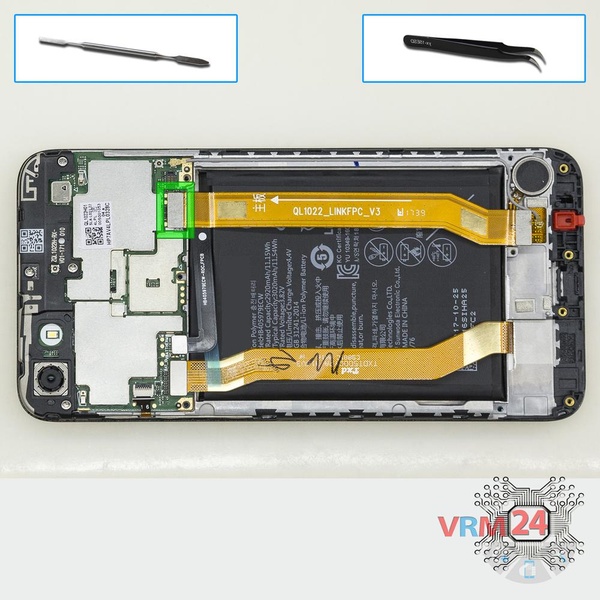

Шаг 10.

Отсоединяем коннектор на печатной плате и снимаем межплатный шлейф.


Как разобрать Huawei Nova Lite, Шаг 11/1 Как разобрать Huawei Nova Lite, Шаг 11/2 Как разобрать Huawei Nova Lite, Шаг 11/3

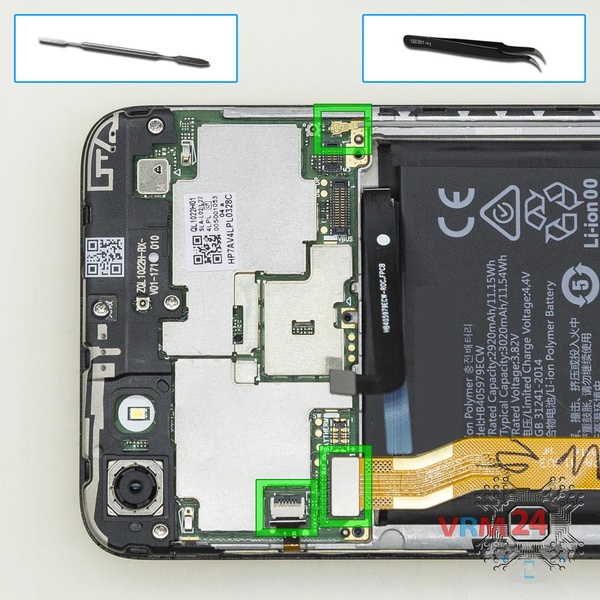

Шаг 11.

Отсоединяем коннекторы на печатной плате.


Как разобрать Huawei Nova Lite, Шаг 12/1 Как разобрать Huawei Nova Lite, Шаг 12/2

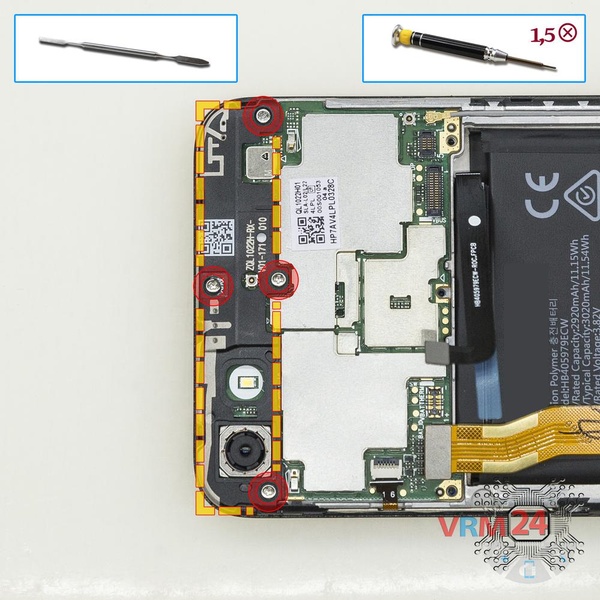

Шаг 12.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта и снимаем крышку с антеннами.


Как разобрать Huawei Nova Lite, Шаг 13/1 Как разобрать Huawei Nova Lite, Шаг 13/2

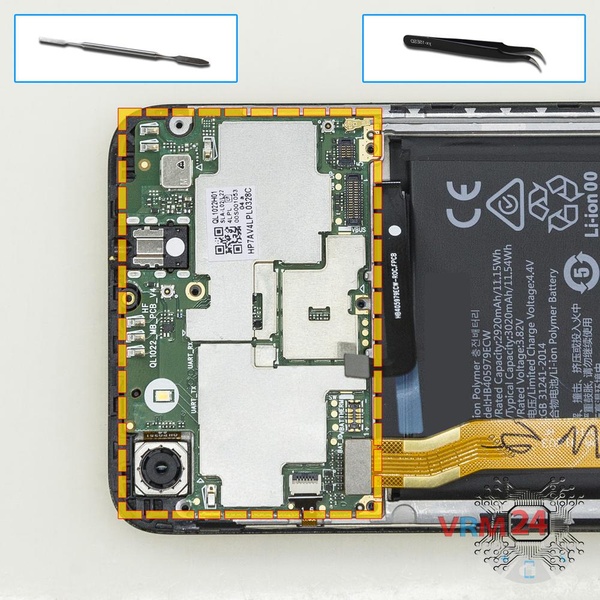

Шаг 13.

Снимаем печатную плату.


Как разобрать Huawei Nova Lite, Шаг 14/1 Как разобрать Huawei Nova Lite, Шаг 14/2 Как разобрать Huawei Nova Lite, Шаг 14/3

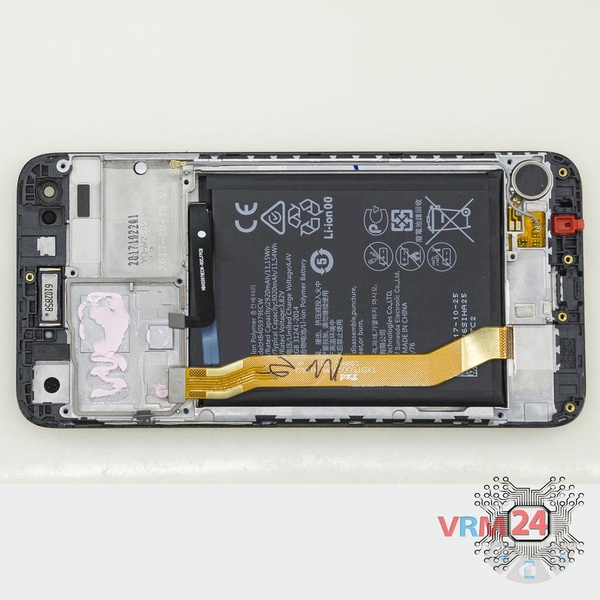

Шаг 14.

Элементы на рамке модуля.


Как разобрать Huawei Nova Lite, Шаг 15/1 Как разобрать Huawei Nova Lite, Шаг 15/2

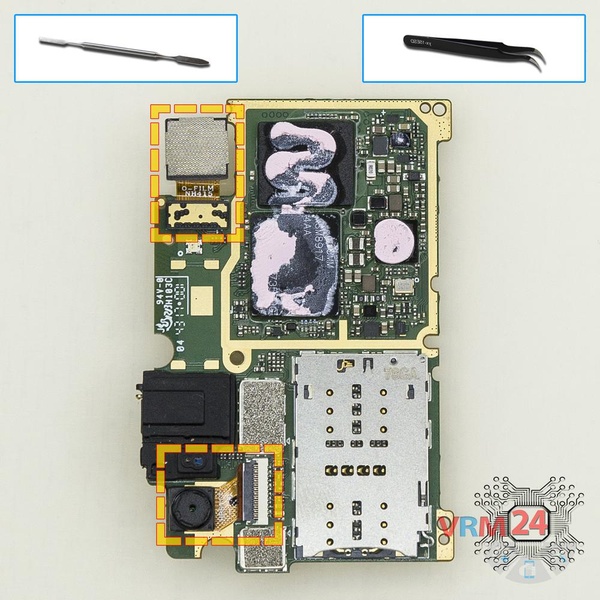

Шаг 15.

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеры.

Подробные видео инструкции по разборке и ремонту Huawei Nova Lite от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 10 минут.
Наше руководство подходит для всех моделей Huawei Nova Lite — Хуавей Нова Лайт, выпущенных для рынков разных стран.
