Сложность разборки:
Легко

Рекомендованные инструменты

Разборка мобильного девайса Huawei P Smart (2019) (Хуавей П Смарт (2019) POT-LX1) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию, распространению и управлению контентом.


Как разобрать Huawei P Smart (2019), Шаг 1/1 Как разобрать Huawei P Smart (2019), Шаг 1/2 Как разобрать Huawei P Smart (2019), Шаг 1/3

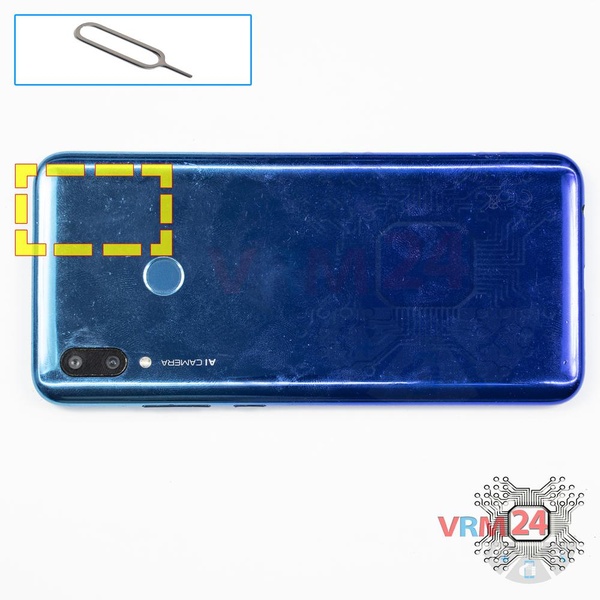

Шаг 1. Вынимаем Лоток карт

⚠️ Перед тем, как приступить к разборке, не забудьте выключить телефон.

Используя инструмент Ключ или Скрепку и открываем слот Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

Как разобрать Huawei P Smart (2019), Шаг 2/1 Как разобрать Huawei P Smart (2019), Шаг 2/2 Как разобрать Huawei P Smart (2019), Шаг 2/3 Как разобрать Huawei P Smart (2019), Шаг 2/4 Как разобрать Huawei P Smart (2019), Шаг 2/5

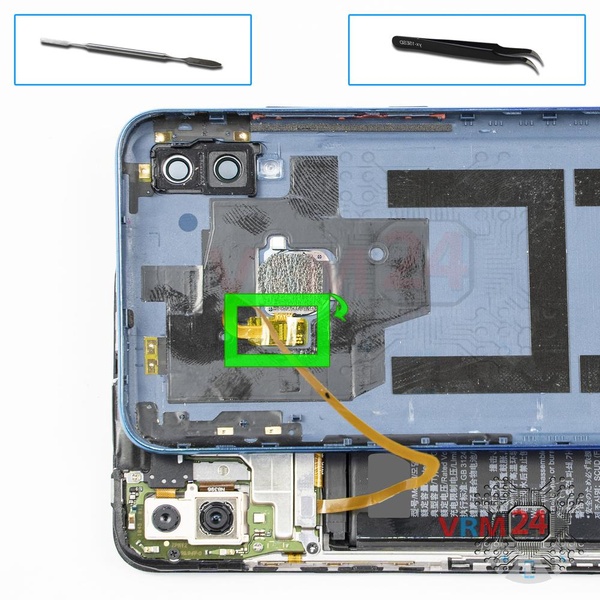

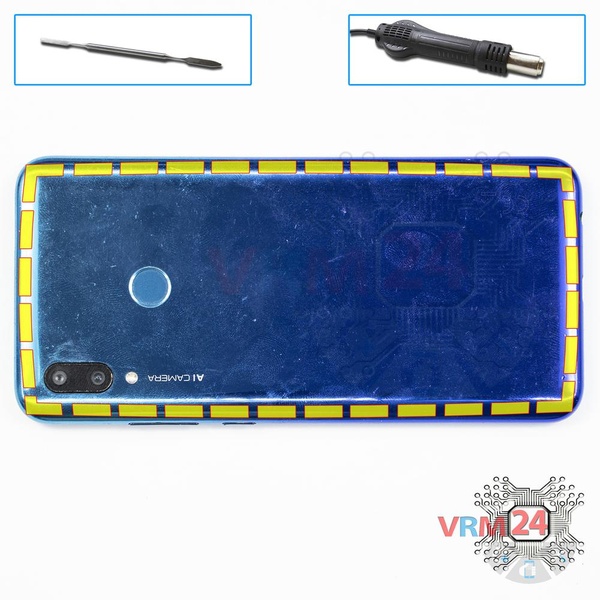

Шаг 2. Открываем заднюю крышку

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее. Старайтесь не вставлять инструмент слишком глубоко, или отгибать, иначе на корпусе могут остаться следы вскрытия или повреждения.

⚠️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

⚠️ Заранее посмотрите на картинке расположение шлейфов: межплатного, сенсора, дисплея, кнопок (если есть) под крышкой, чтобы не повредить их случайно.

⚠️ Так же обратите внимание на шлейф сканера отпечатка пальцев, приклеенного к задней крышке с внутренней стороны.

Как разобрать Huawei P Smart (2019), Шаг 3/1 Как разобрать Huawei P Smart (2019), Шаг 3/2 Как разобрать Huawei P Smart (2019), Шаг 3/3 Как разобрать Huawei P Smart (2019), Шаг 3/4 Как разобрать Huawei P Smart (2019), Шаг 3/5 Как разобрать Huawei P Smart (2019), Шаг 3/6

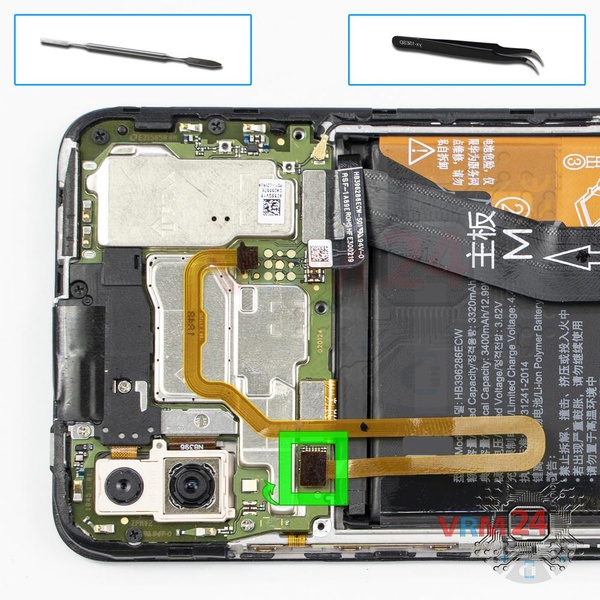

Шаг 3. Отсоединяем датчик отпечатка пальцев

Отсоединяем коннектор датчика отпечатка пальцев и убираем крышку.

Как разобрать Huawei P Smart (2019), Шаг 4/1 Как разобрать Huawei P Smart (2019), Шаг 4/2 Как разобрать Huawei P Smart (2019), Шаг 4/3 Как разобрать Huawei P Smart (2019), Шаг 4/4

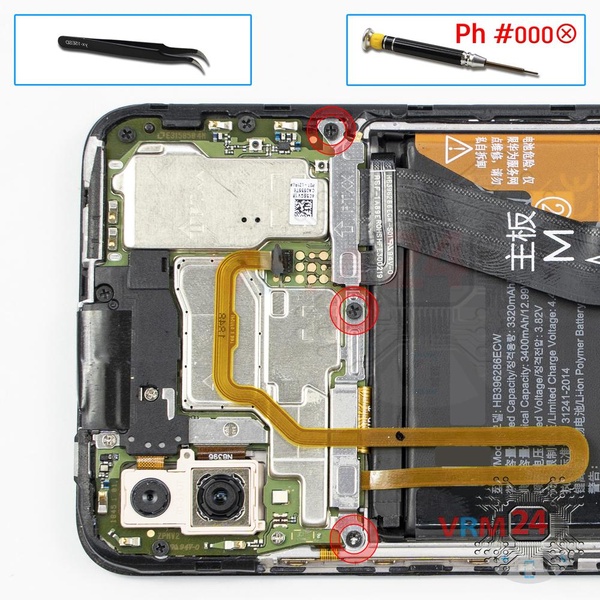

Шаг 4. Откручиваем винты

При помощи отвертки (Phillips 1.5 мм PH000) откручиваем 3 винта и снимаем фиксатор коннекторов.

Как разобрать Huawei P Smart (2019), Шаг 5/1 Как разобрать Huawei P Smart (2019), Шаг 5/2 Как разобрать Huawei P Smart (2019), Шаг 5/3

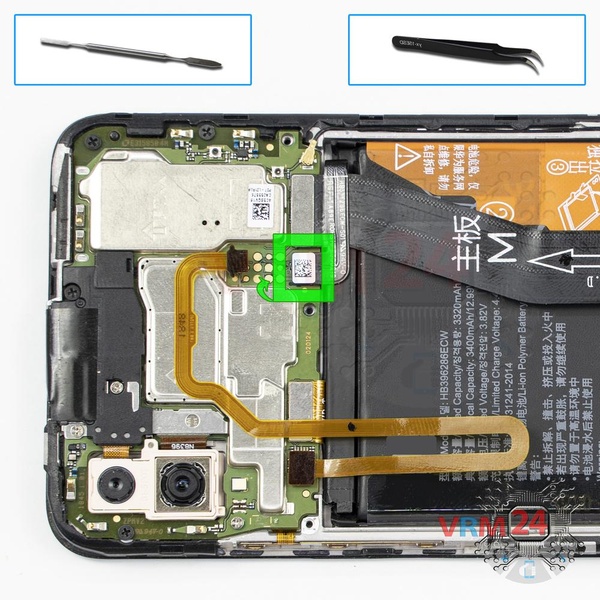

Шаг 5. Отсоединяем коннектор аккумуляторной батареи

ℹ️️ В модели Huawei P Smart (2019) POT-LX1, установлен аккумулятор (АКБ) HB396286ECW емкостью 3320 мАч.

⚠️ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.

Как разобрать Huawei P Smart (2019), Шаг 6/1 Как разобрать Huawei P Smart (2019), Шаг 6/2 Как разобрать Huawei P Smart (2019), Шаг 6/3

Шаг 6. Отсоединяем шлейф

Отсоединяем коннектор и снимаем шлейф датчика отпечатка пальцев.

Как разобрать Huawei P Smart (2019), Шаг 7/1 Как разобрать Huawei P Smart (2019), Шаг 7/2 Как разобрать Huawei P Smart (2019), Шаг 7/3

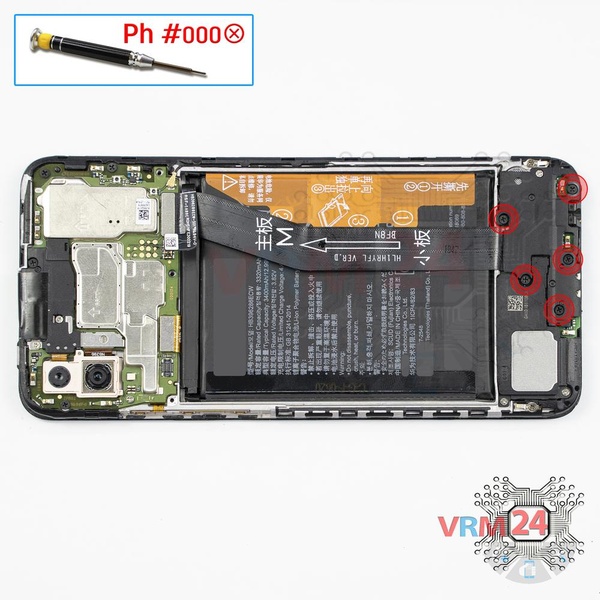

Шаг 7. Откручиваем винты

При помощи отвертки (Phillips 1.5 мм PH000) откручиваем 5 больших винта.

ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

Как разобрать Huawei P Smart (2019), Шаг 8/1 Как разобрать Huawei P Smart (2019), Шаг 8/2

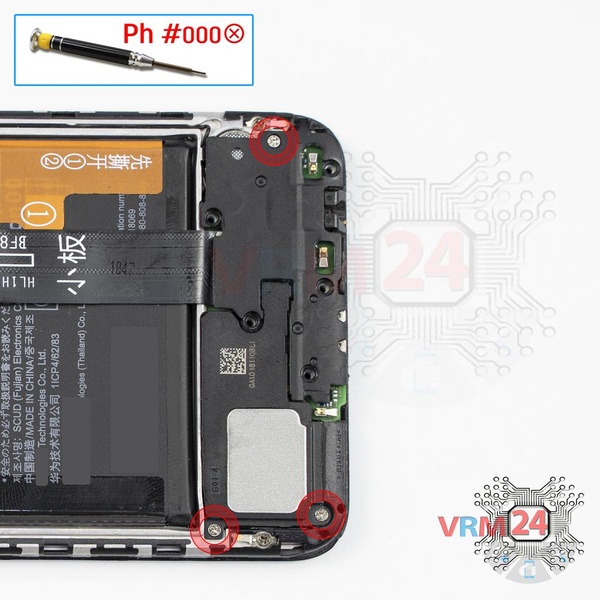

Шаг 8. Откручиваем винты

При помощи отвертки (Phillips 1.5 мм PH000) откручиваем 3 небольших винта.

Как разобрать Huawei P Smart (2019), Шаг 9/1 Как разобрать Huawei P Smart (2019), Шаг 9/2 Как разобрать Huawei P Smart (2019), Шаг 9/3

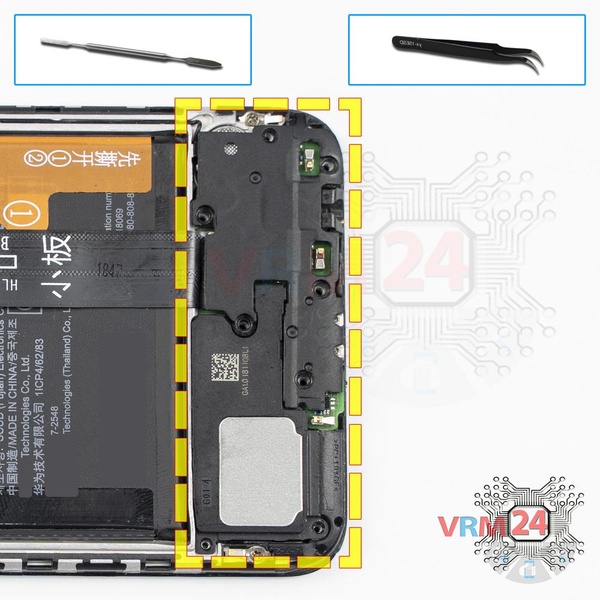

Шаг 9. Отсоединяем динамик

Отсоединяем крышку с антеннами - крышку скрывающую печатную плату. Старайтесь крышки приподнимать за края, и ничего не просовывать между ними, чтобы случайно ничего не задеть или замкнуть на печатной плате.

Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.

ℹ️️ Такой динамик устанавливается на очень большом количестве моделей данного производителя и меняется довольно просто. Для замены динамика, нужно слегка и аккуратно подогреть его поверхность для размягчения клеевой основы и новый - обязательно приклеить! Иначе при воспроизведении мелодий и музыки, динамик будет дребезжать и издавать посторонние звуки.

⚠️ При обратной сборке, обязательно проверьте, чтобы прижимные контакты на плате и контактные площадки на блоке совпадали и соприкасались, иначе возможна потеря сигнала сотовой сети или сигнал может быть очень слабым.

Как разобрать Huawei P Smart (2019), Шаг 10/1 Как разобрать Huawei P Smart (2019), Шаг 10/2 Как разобрать Huawei P Smart (2019), Шаг 10/3

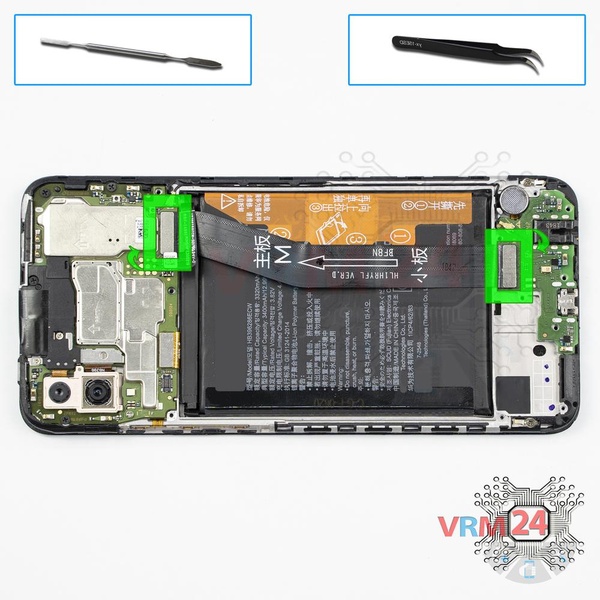

Шаг 10. Отсоединяем межплатный шлейф

Аккуратно, лучше всего с края, отсоединяем коннекторы и снимаем межплатный шлейф, соединяющий основную плату с дополнительной печатной платой (также известной как субплата).

⚠️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.

ℹ️️ Стрелочка на шлейфе указывает его правильное положение.

Как разобрать Huawei P Smart (2019), Шаг 11/1

Шаг 11. Отсоединяем коннектор

Отсоединяем коннектор коаксиального кабеля на нижней печатной плате.

⚠️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.

Как разобрать Huawei P Smart (2019), Шаг 12/1 Как разобрать Huawei P Smart (2019), Шаг 12/2 Как разобрать Huawei P Smart (2019), Шаг 12/3

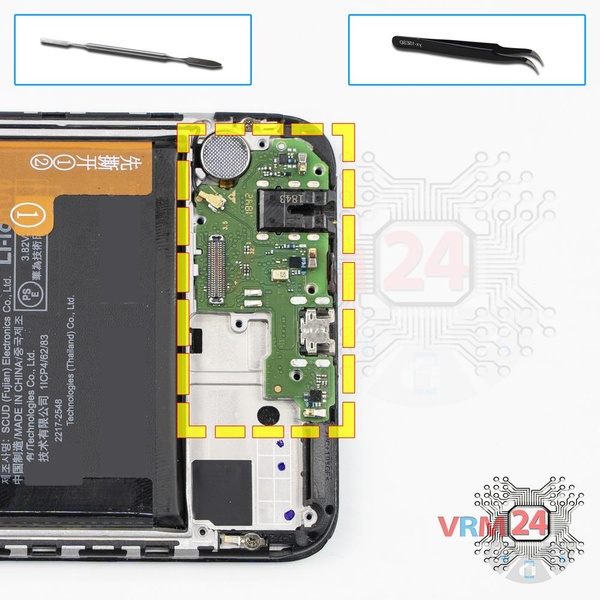

Шаг 12. Отсоединяем субплату

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ На плате расположены разъем для зарядки Micro USB, микрофон и вибромотор, прижимные контакты на динамик и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

Как разобрать Huawei P Smart (2019), Шаг 13/1 Как разобрать Huawei P Smart (2019), Шаг 13/2 Как разобрать Huawei P Smart (2019), Шаг 13/3

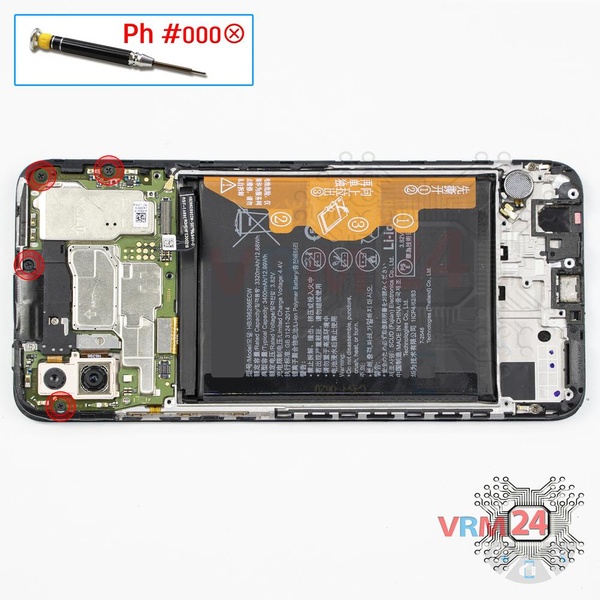

Шаг 13. Откручиваем винты

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем 4 винта.

ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

Как разобрать Huawei P Smart (2019), Шаг 14/1 Как разобрать Huawei P Smart (2019), Шаг 14/2 Как разобрать Huawei P Smart (2019), Шаг 14/3

Шаг 14. Откручиваем винты

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем 3 малых винта.

Как разобрать Huawei P Smart (2019), Шаг 15/1 Как разобрать Huawei P Smart (2019), Шаг 15/2 Как разобрать Huawei P Smart (2019), Шаг 15/3 Как разобрать Huawei P Smart (2019), Шаг 15/4

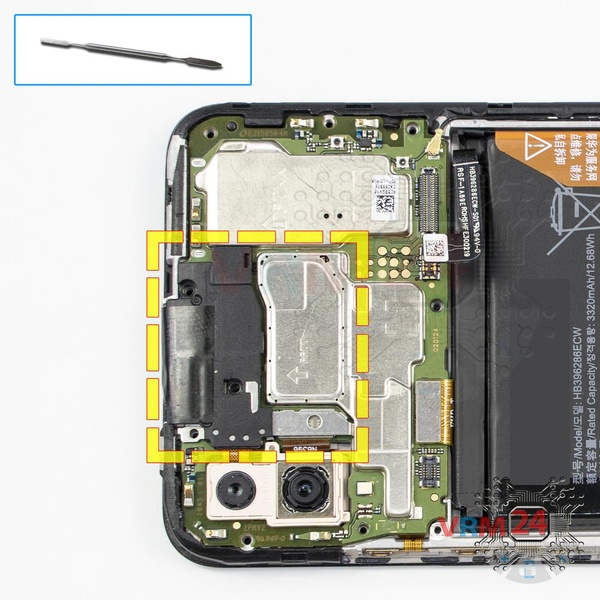

Шаг 15. Отсоединяем крышку

Отсоединяем крышку фиксирующую камеры.

Как разобрать Huawei P Smart (2019), Шаг 16/1 Как разобрать Huawei P Smart (2019), Шаг 16/2

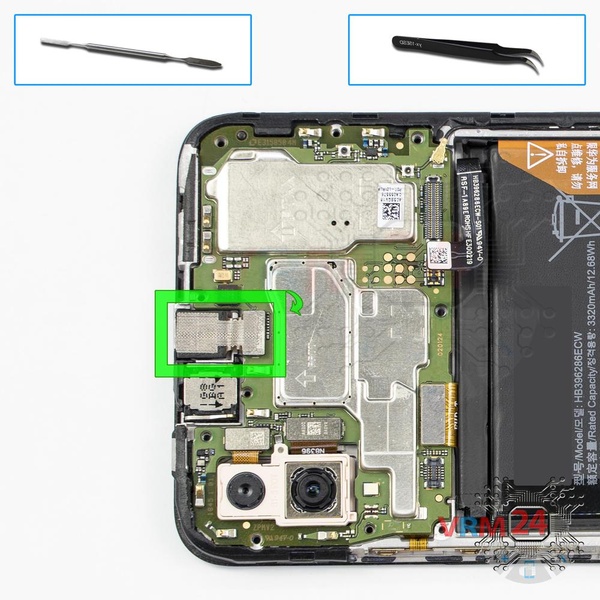

Шаг 16. Отсоединяем фронтальную камеру

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

Как разобрать Huawei P Smart (2019), Шаг 17/1 Как разобрать Huawei P Smart (2019), Шаг 17/2 Как разобрать Huawei P Smart (2019), Шаг 17/3

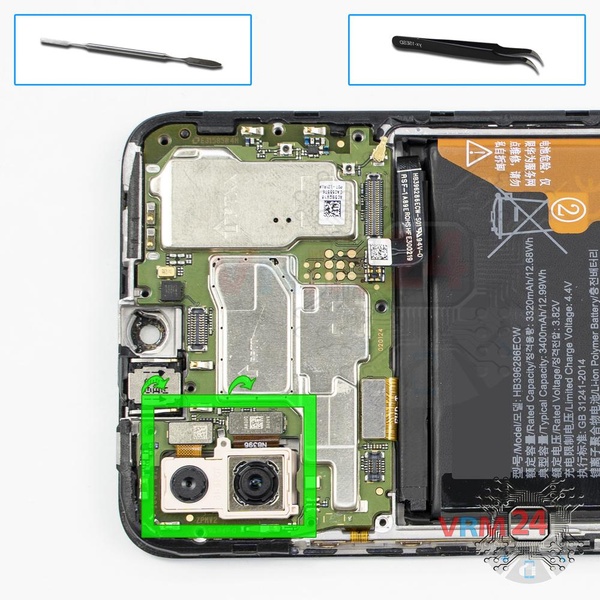

Шаг 17. Отсоединяем камеры

Отсоединяем коннекторы и снимаем сборку из двух камер.

Как разобрать Huawei P Smart (2019), Шаг 18/1 Как разобрать Huawei P Smart (2019), Шаг 18/2 Как разобрать Huawei P Smart (2019), Шаг 18/3 Как разобрать Huawei P Smart (2019), Шаг 18/4

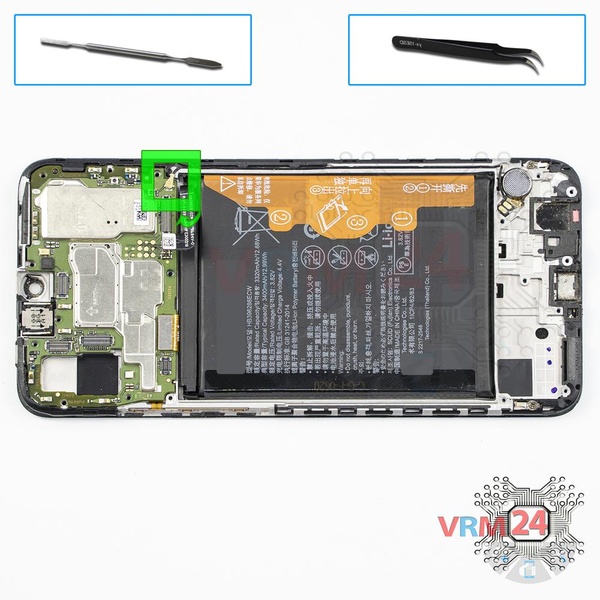

Шаг 18. Отсоединяем коаксиальный кабель

Отсоединяем коннектор и снимаем коаксиальный кабель.

⚠️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.

Как разобрать Huawei P Smart (2019), Шаг 19/1 Как разобрать Huawei P Smart (2019), Шаг 19/2

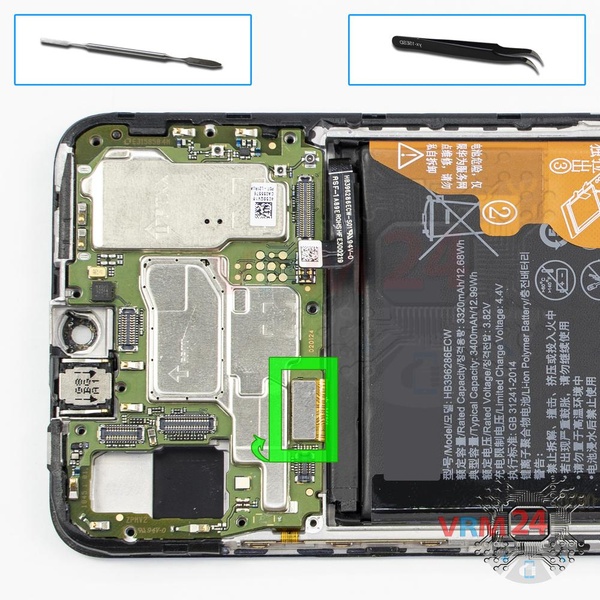

Шаг 19. Отсоединяем коннектор

Отсоединяем коннектор межплатного шлейфа.

Как разобрать Huawei P Smart (2019), Шаг 20/1 Как разобрать Huawei P Smart (2019), Шаг 20/2 Как разобрать Huawei P Smart (2019), Шаг 20/3

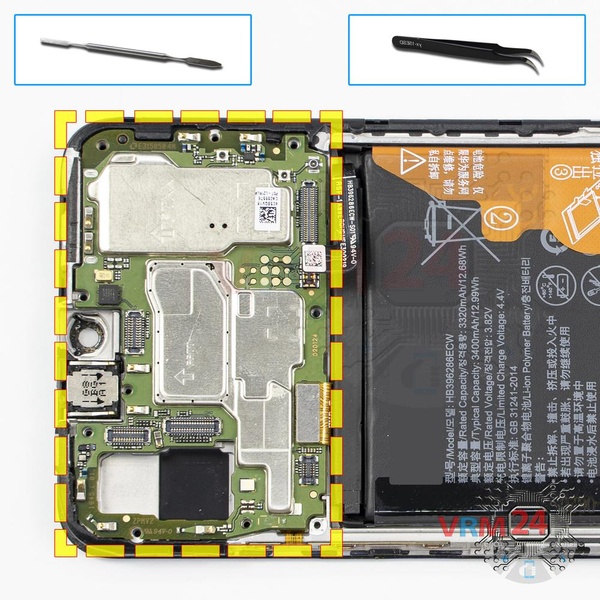

Шаг 20. Отсоединяем основную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

Как разобрать Huawei P Smart (2019), Шаг 21/1 Как разобрать Huawei P Smart (2019), Шаг 21/2 Как разобрать Huawei P Smart (2019), Шаг 21/3

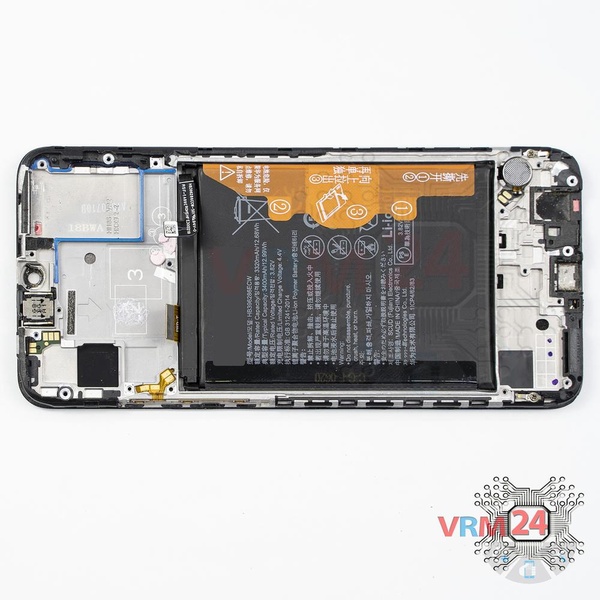

Шаг 21. В рамке дисплейного модуля

ℹ️️ В корпусе остались: динамик (слуховой), вибромотор, датчик приближения и аккумуляторная батарея.

Подробные видео инструкции по разборке и ремонту Huawei P Smart (2019) от нашего сервисного центра:


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 15 минут. Наше руководство подходит для всех моделей Huawei P Smart (2019) — Хуавей П Смарт (2019) POT-LX1, выпущенных для рынков разных стран.
