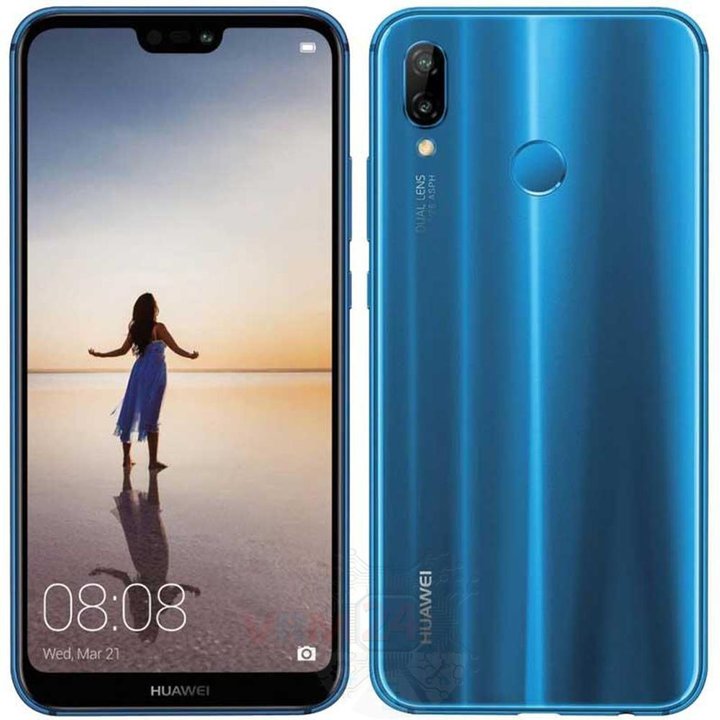

Huawei P20 Lite

Huawei P20 Lite

Сложность разборки:
Средняя

Время разборки:
10 мин

Рекомендованные инструменты

Фен

Фен

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса Huawei P20 Lite (Хуавей П20 Лайт) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Huawei P20 Lite, Шаг 1/1

Как разобрать Huawei P20 Lite, Шаг 1/2

Как разобрать Huawei P20 Lite, Шаг 1/1

Как разобрать Huawei P20 Lite, Шаг 1/2

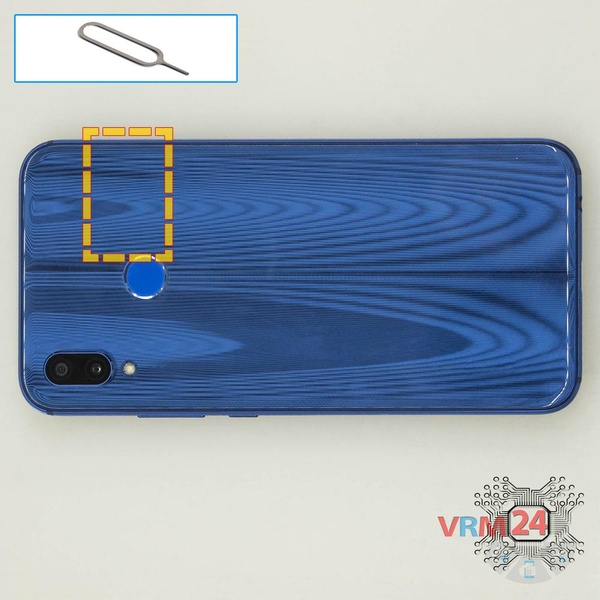

Шаг 1.

При помощи инструмента ключ открываем слот сим & Micro SD карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Huawei P20 Lite, Шаг 2/1

Как разобрать Huawei P20 Lite, Шаг 2/2

Как разобрать Huawei P20 Lite, Шаг 2/1

Как разобрать Huawei P20 Lite, Шаг 2/2

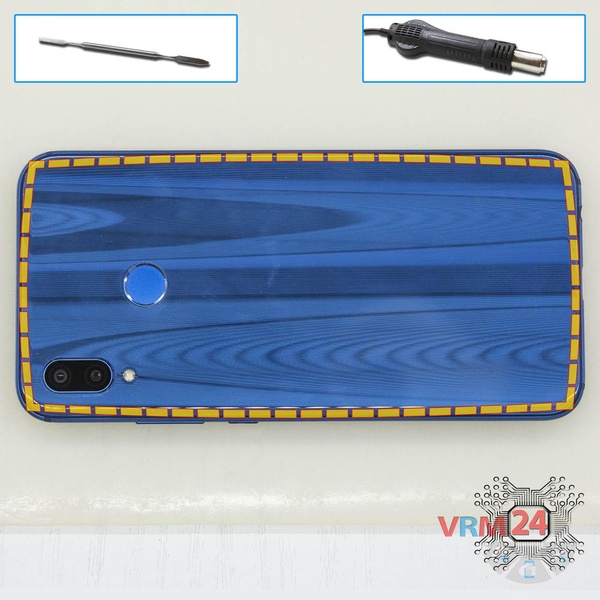

Шаг 2.

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать Huawei P20 Lite, Шаг 3/1

Как разобрать Huawei P20 Lite, Шаг 3/2

Как разобрать Huawei P20 Lite, Шаг 3/3

Как разобрать Huawei P20 Lite, Шаг 3/1

Как разобрать Huawei P20 Lite, Шаг 3/2

Как разобрать Huawei P20 Lite, Шаг 3/3

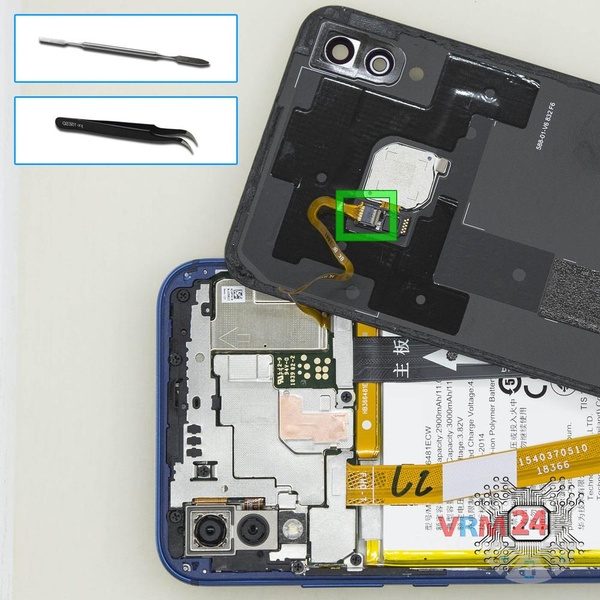

Шаг 3.

Отсоединяем коннектор датчика отпечатка пальцев и убираем заднюю крышку.

Как разобрать Huawei P20 Lite, Шаг 4/1

Как разобрать Huawei P20 Lite, Шаг 4/2

Как разобрать Huawei P20 Lite, Шаг 4/1

Как разобрать Huawei P20 Lite, Шаг 4/2

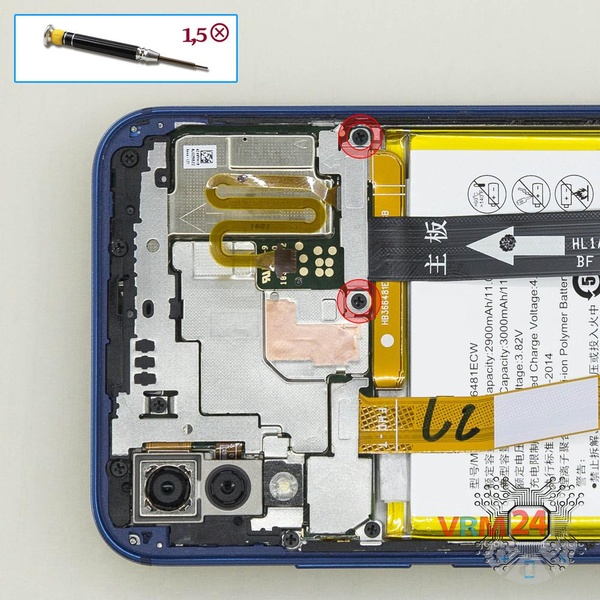

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта.

Как разобрать Huawei P20 Lite, Шаг 5/1

Как разобрать Huawei P20 Lite, Шаг 5/2

Как разобрать Huawei P20 Lite, Шаг 5/1

Как разобрать Huawei P20 Lite, Шаг 5/2

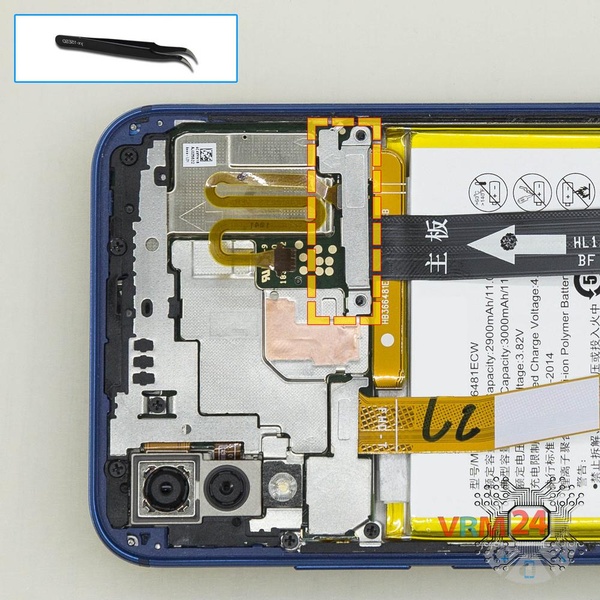

Шаг 5.

Отсоединяем фиксатор коннекторов.

Как разобрать Huawei P20 Lite, Шаг 6/1

Как разобрать Huawei P20 Lite, Шаг 6/2

Как разобрать Huawei P20 Lite, Шаг 6/3

Как разобрать Huawei P20 Lite, Шаг 6/1

Как разобрать Huawei P20 Lite, Шаг 6/2

Как разобрать Huawei P20 Lite, Шаг 6/3

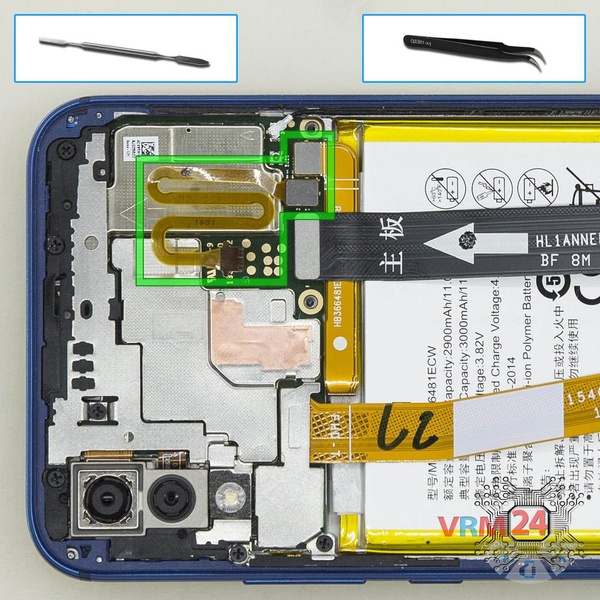

Шаг 6.

Отсоединяем коннекторы аккумуляторной батареи и шлейф датчика отпечатка пальцев.

Как разобрать Huawei P20 Lite, Шаг 7/1

Как разобрать Huawei P20 Lite, Шаг 7/2

Как разобрать Huawei P20 Lite, Шаг 7/1

Как разобрать Huawei P20 Lite, Шаг 7/2

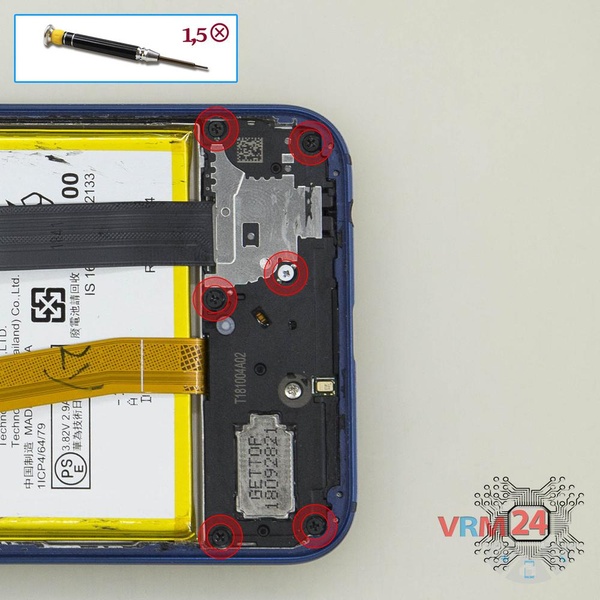

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов.

Как разобрать Huawei P20 Lite, Шаг 8/1

Как разобрать Huawei P20 Lite, Шаг 8/2

Как разобрать Huawei P20 Lite, Шаг 8/1

Как разобрать Huawei P20 Lite, Шаг 8/2

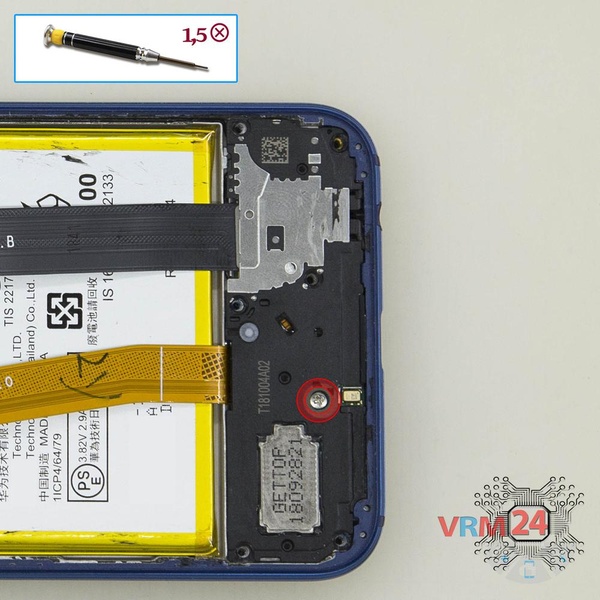

Шаг 8.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 короткий болт.

Как разобрать Huawei P20 Lite, Шаг 9/1

Как разобрать Huawei P20 Lite, Шаг 9/2

Как разобрать Huawei P20 Lite, Шаг 9/1

Как разобрать Huawei P20 Lite, Шаг 9/2

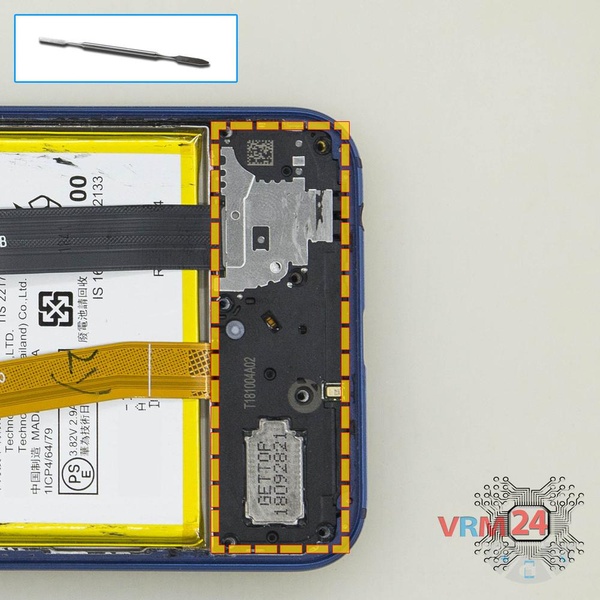

Шаг 9.

Отсоединяем блок с динамиком.

Как разобрать Huawei P20 Lite, Шаг 10/1

Как разобрать Huawei P20 Lite, Шаг 10/2

Как разобрать Huawei P20 Lite, Шаг 10/1

Как разобрать Huawei P20 Lite, Шаг 10/2

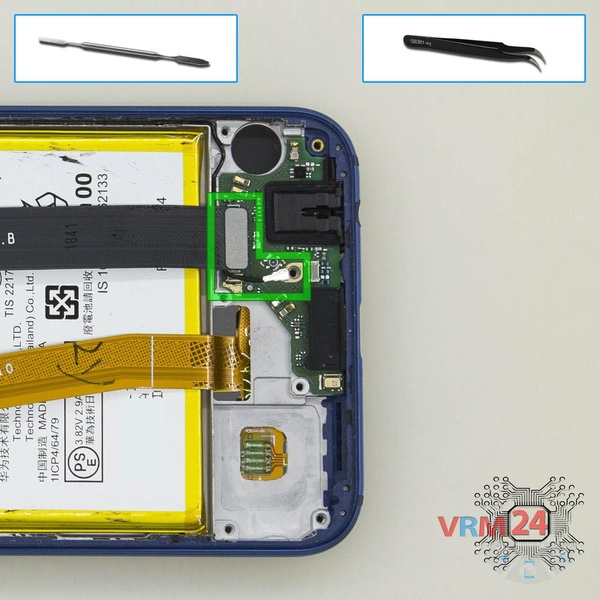

Шаг 10.

Отсоединяем коннекторы на дополнительной печатной плате.

Как разобрать Huawei P20 Lite, Шаг 11/1

Как разобрать Huawei P20 Lite, Шаг 11/2

Как разобрать Huawei P20 Lite, Шаг 11/1

Как разобрать Huawei P20 Lite, Шаг 11/2

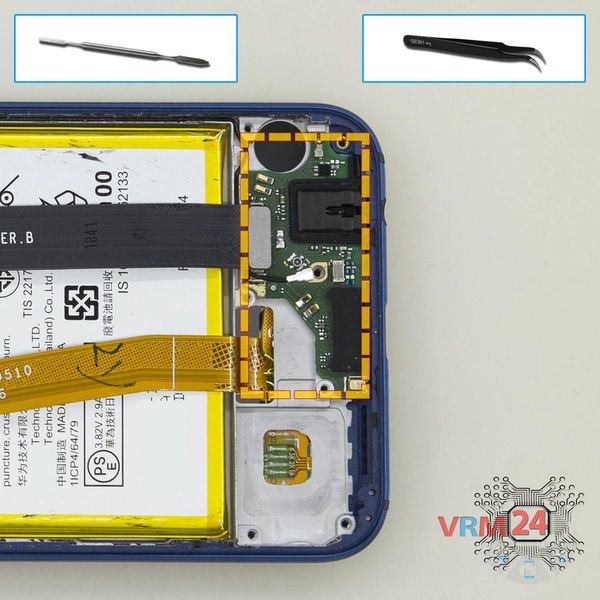

Шаг 11.

Снимаем печатную плату.

Как разобрать Huawei P20 Lite, Шаг 12/1

Как разобрать Huawei P20 Lite, Шаг 12/2

Как разобрать Huawei P20 Lite, Шаг 12/3

Как разобрать Huawei P20 Lite, Шаг 12/1

Как разобрать Huawei P20 Lite, Шаг 12/2

Как разобрать Huawei P20 Lite, Шаг 12/3

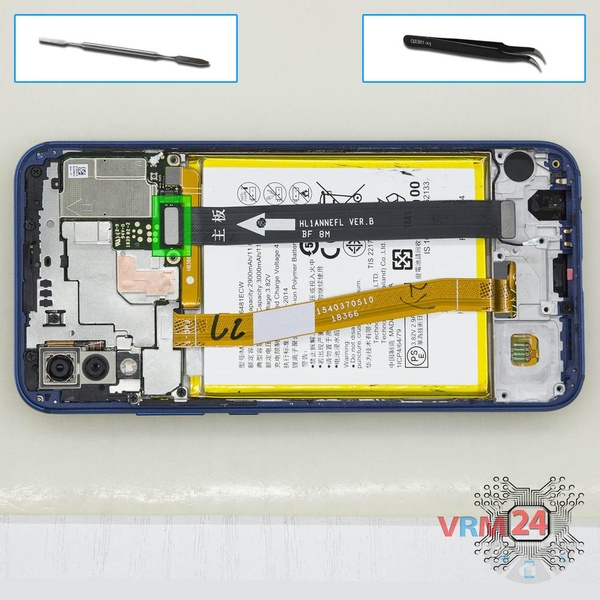

Шаг 12.

Отсоединяем коннектор и снимаем межплатный кабель.

Как разобрать Huawei P20 Lite, Шаг 13/1

Как разобрать Huawei P20 Lite, Шаг 13/2

Как разобрать Huawei P20 Lite, Шаг 13/1

Как разобрать Huawei P20 Lite, Шаг 13/2

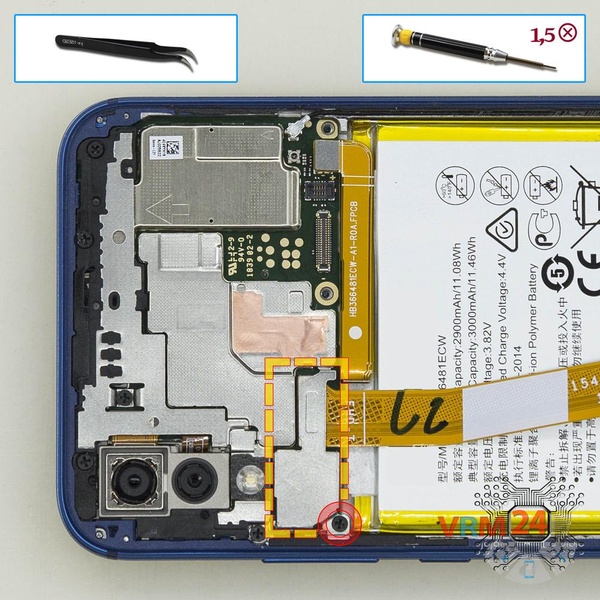

Шаг 13.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и снимаем фиксатор коннектора.

Как разобрать Huawei P20 Lite, Шаг 14/1

Как разобрать Huawei P20 Lite, Шаг 14/2

Как разобрать Huawei P20 Lite, Шаг 14/1

Как разобрать Huawei P20 Lite, Шаг 14/2

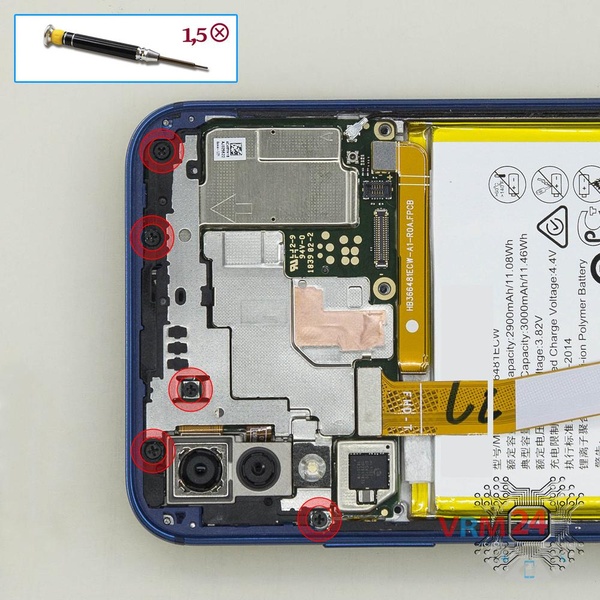

Шаг 14.

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов.

Как разобрать Huawei P20 Lite, Шаг 15/1

Как разобрать Huawei P20 Lite, Шаг 15/2

Как разобрать Huawei P20 Lite, Шаг 15/1

Как разобрать Huawei P20 Lite, Шаг 15/2

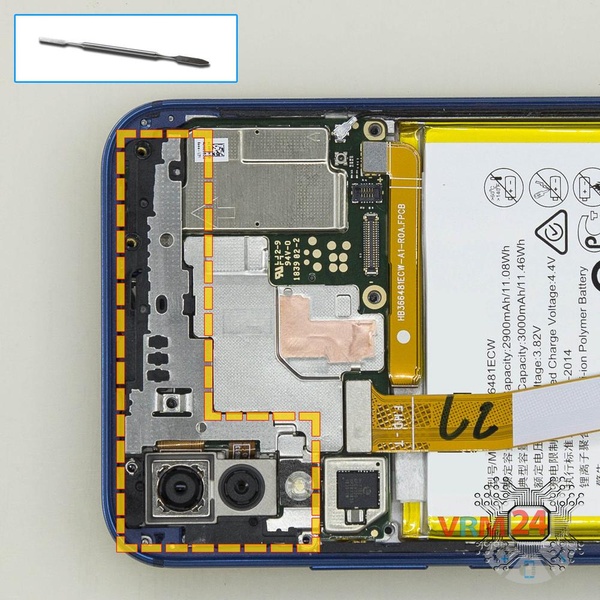

Шаг 15.

Снимаем крышку фиксирующую камеры.

Как разобрать Huawei P20 Lite, Шаг 16/1

Как разобрать Huawei P20 Lite, Шаг 16/2

Как разобрать Huawei P20 Lite, Шаг 16/3

Как разобрать Huawei P20 Lite, Шаг 16/1

Как разобрать Huawei P20 Lite, Шаг 16/2

Как разобрать Huawei P20 Lite, Шаг 16/3

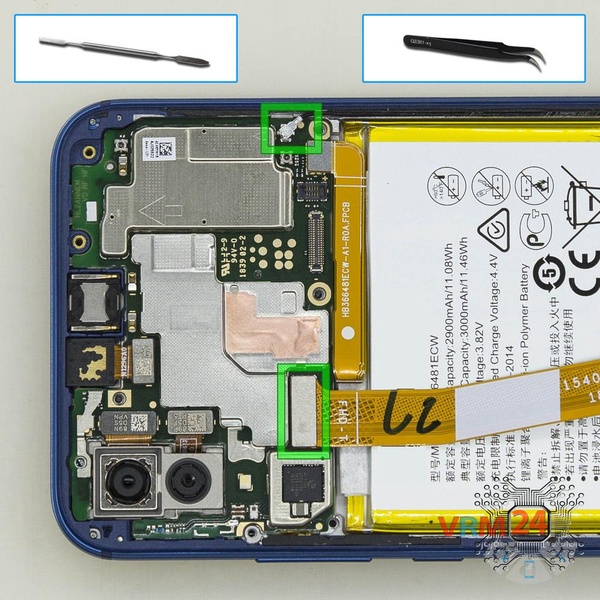

Шаг 16.

Отсоединяем коннекторы на печатной плате.

Как разобрать Huawei P20 Lite, Шаг 17/1

Как разобрать Huawei P20 Lite, Шаг 17/2

Как разобрать Huawei P20 Lite, Шаг 17/1

Как разобрать Huawei P20 Lite, Шаг 17/2

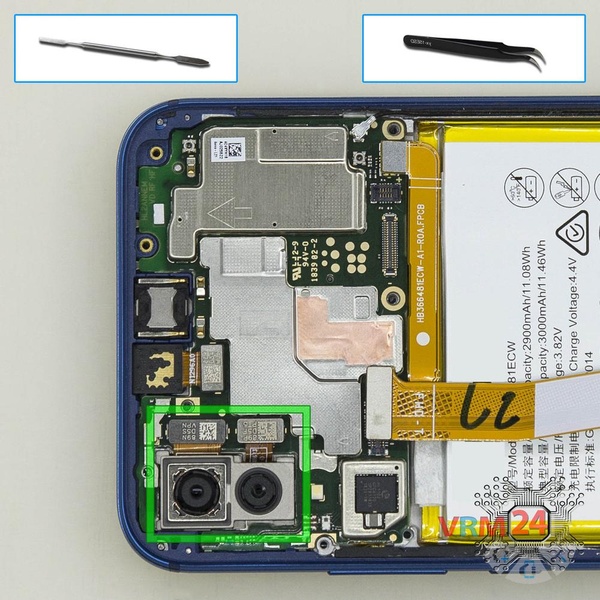

Шаг 17.

Отсоединяем коннекторы на печатной плате и снимаем сборку из двух камер.

Как разобрать Huawei P20 Lite, Шаг 18/1

Как разобрать Huawei P20 Lite, Шаг 18/2

Как разобрать Huawei P20 Lite, Шаг 18/1

Как разобрать Huawei P20 Lite, Шаг 18/2

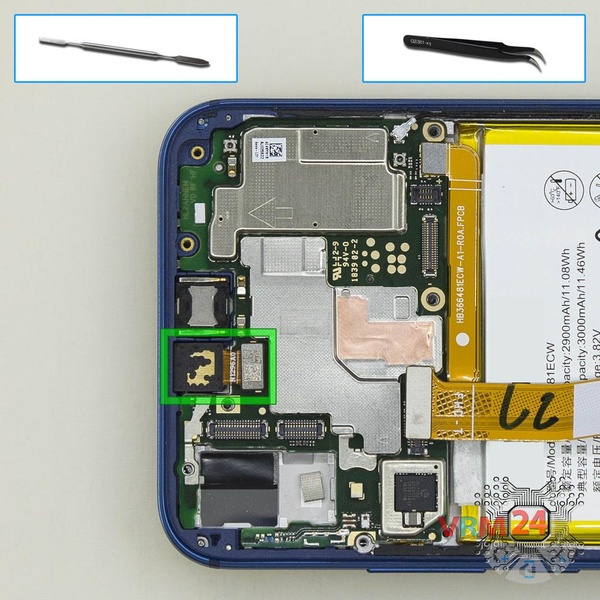

Шаг 18.

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

Как разобрать Huawei P20 Lite, Шаг 19/1

Как разобрать Huawei P20 Lite, Шаг 19/2

Как разобрать Huawei P20 Lite, Шаг 19/1

Как разобрать Huawei P20 Lite, Шаг 19/2

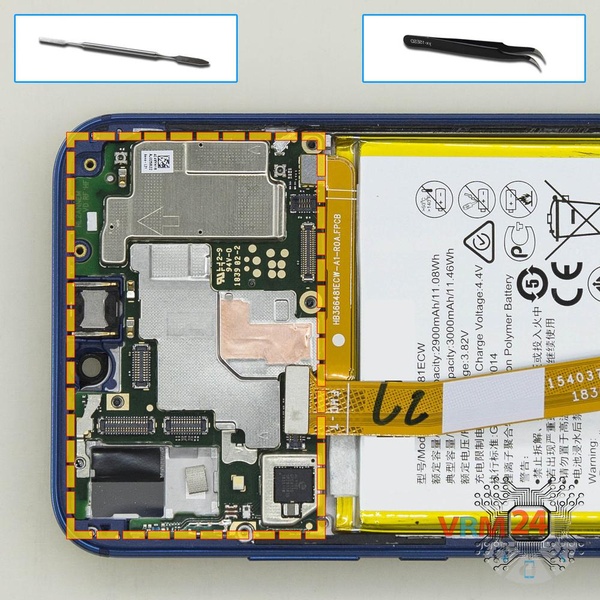

Шаг 19.

Снимаем печатную плату.

Как разобрать Huawei P20 Lite, Шаг 20/1

Как разобрать Huawei P20 Lite, Шаг 20/2

Как разобрать Huawei P20 Lite, Шаг 20/3

Как разобрать Huawei P20 Lite, Шаг 20/1

Как разобрать Huawei P20 Lite, Шаг 20/2

Как разобрать Huawei P20 Lite, Шаг 20/3

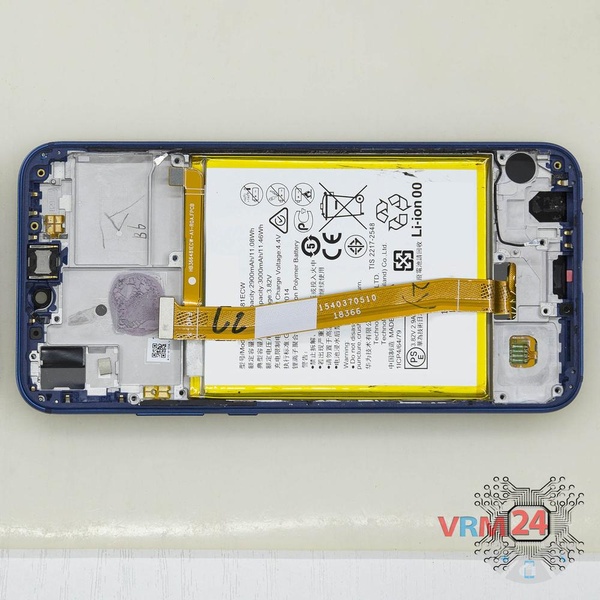

Шаг 20.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Huawei P20 Lite от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Huawei #Huawei P20 Lite

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 10 минут.
Наше руководство подходит для всех моделей Huawei P20 Lite — Хуавей П20 Лайт, выпущенных для рынков разных стран.
