Разборка мобильного девайса Huawei P30 Lite (Huawei P30 Lite MAR-L01A, MAR-L21A, MAR-LX1A (Europe); Huawei MAR-LX1M (Russia, South Africa); MAR-LX2 (Singapore, Hong Kong); MAR-L21MEA, MAR-L22A, MAR-L22B (Middle East); MAR-LX3A (LATAM)) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию, распространению и управлению контентом.


Как разобрать Huawei P30 Lite, Шаг 1/1 Как разобрать Huawei P30 Lite, Шаг 1/2

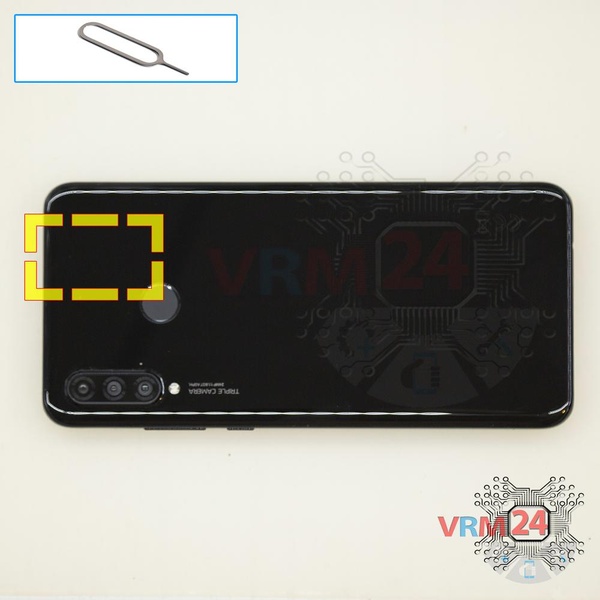

Шаг 1

При помощи инструмента ключ открываем слот Сим и MicroSD карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Huawei P30 Lite, Шаг 2/1 Как разобрать Huawei P30 Lite, Шаг 2/2

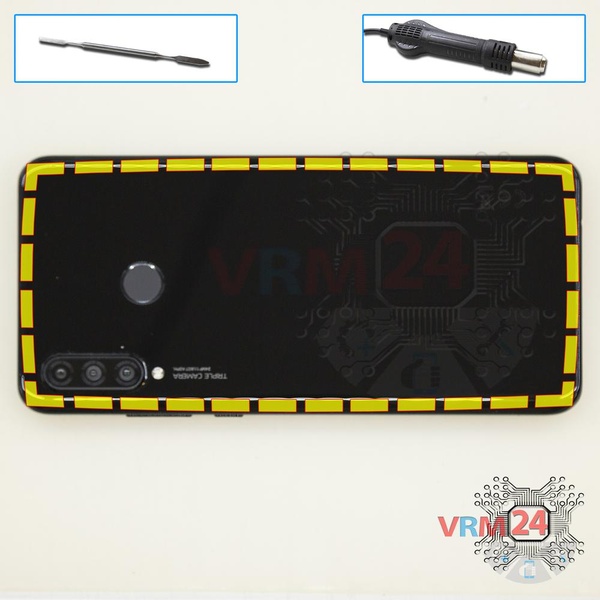

Шаг 2

Открываем заднюю крышку и переворачиваем ее.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать Huawei P30 Lite, Шаг 3/1 Как разобрать Huawei P30 Lite, Шаг 3/2

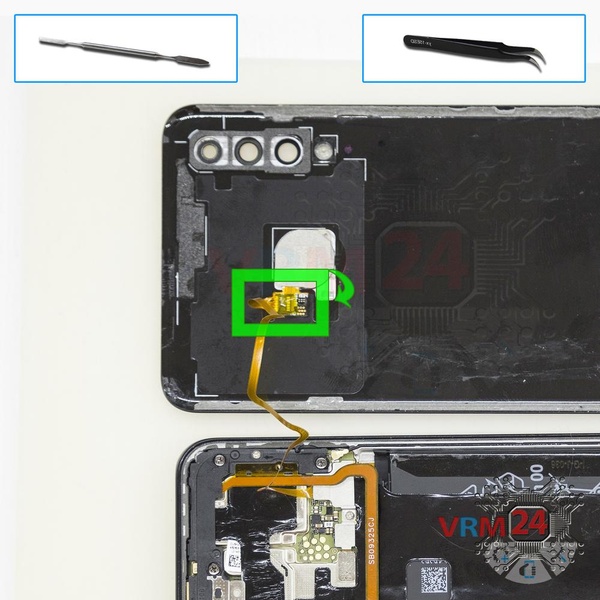

Шаг 3

Отсоединяем коннектор датчика отпечатка пальцев и убираем крышку.

Как разобрать Huawei P30 Lite, Шаг 4/1 Как разобрать Huawei P30 Lite, Шаг 4/2

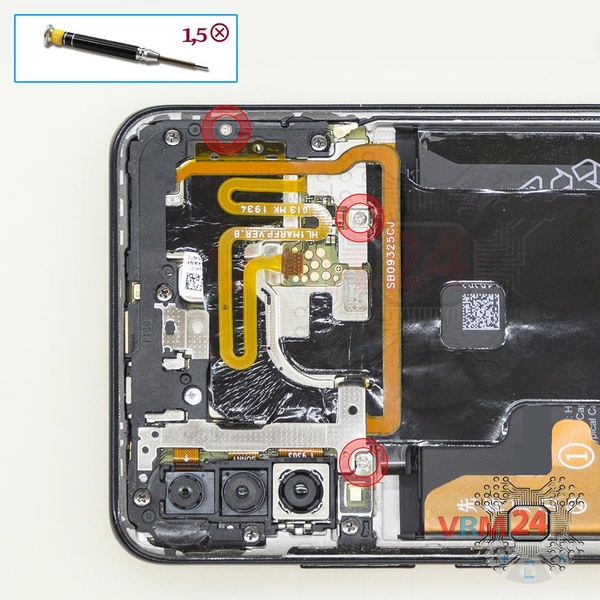

Шаг 4

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 коротких болта.

Как разобрать Huawei P30 Lite, Шаг 5/1 Как разобрать Huawei P30 Lite, Шаг 5/2

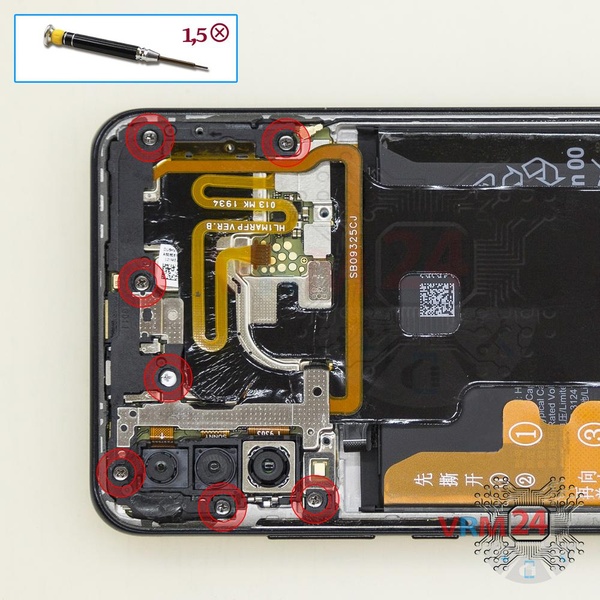

Шаг 5

При помощи отвертки (крестовая 1,5 мм) откручиваем 7 болтов.

Как разобрать Huawei P30 Lite, Шаг 6/1 Как разобрать Huawei P30 Lite, Шаг 6/2

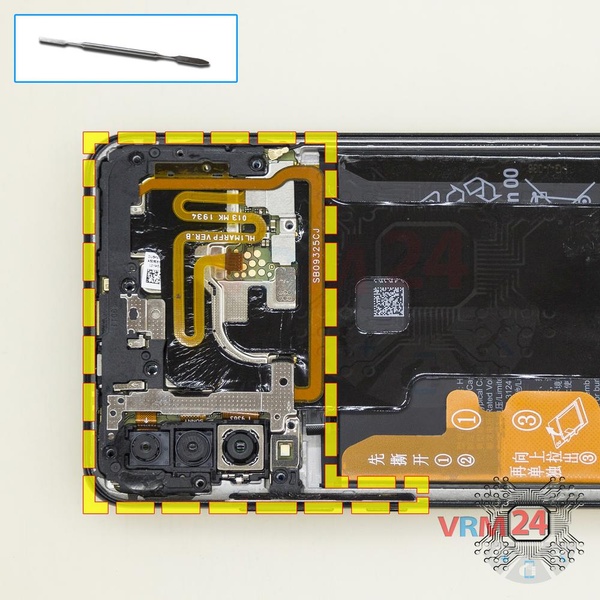

Шаг 6

Отсоединяем рамку.

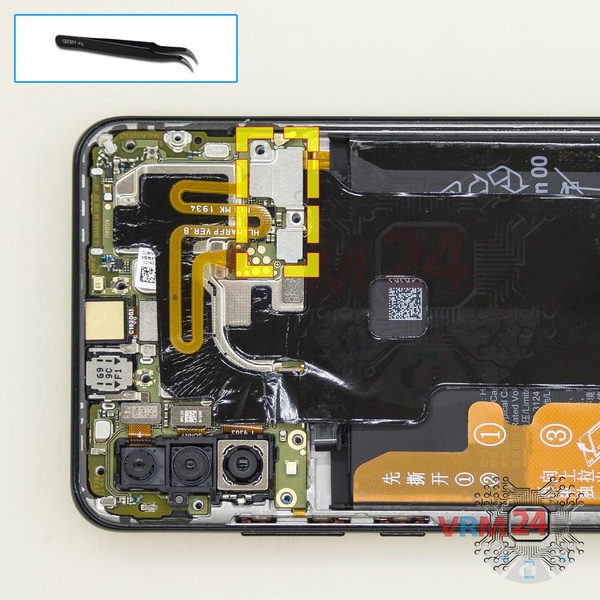

Как разобрать Huawei P30 Lite, Шаг 7/1 Как разобрать Huawei P30 Lite, Шаг 7/2

Шаг 7

Отсоединяем фиксатор коннекторов.

Как разобрать Huawei P30 Lite, Шаг 8/1 Как разобрать Huawei P30 Lite, Шаг 8/2

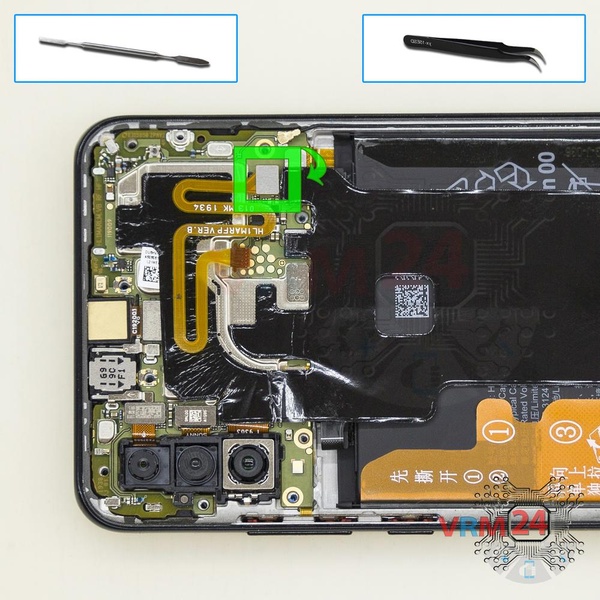

Шаг 8

Отсоединяем коннектор и снимаем шлейф датчика отпечатка пальцев.

Как разобрать Huawei P30 Lite, Шаг 9/1 Как разобрать Huawei P30 Lite, Шаг 9/2

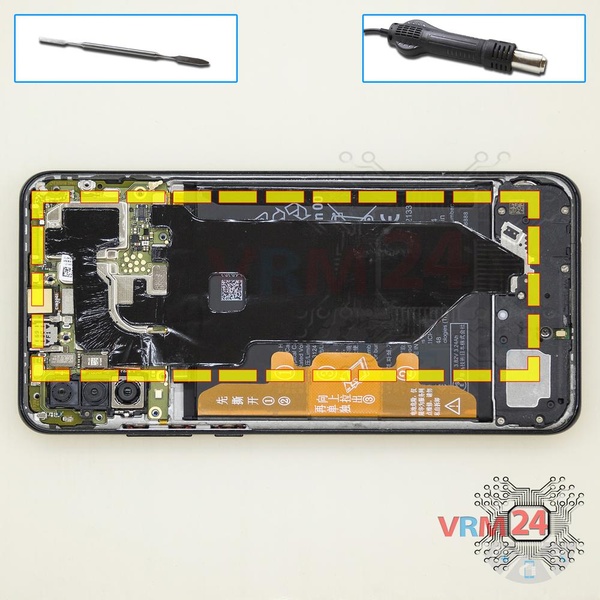

Шаг 9

Отклеиваем защитное покрытие.

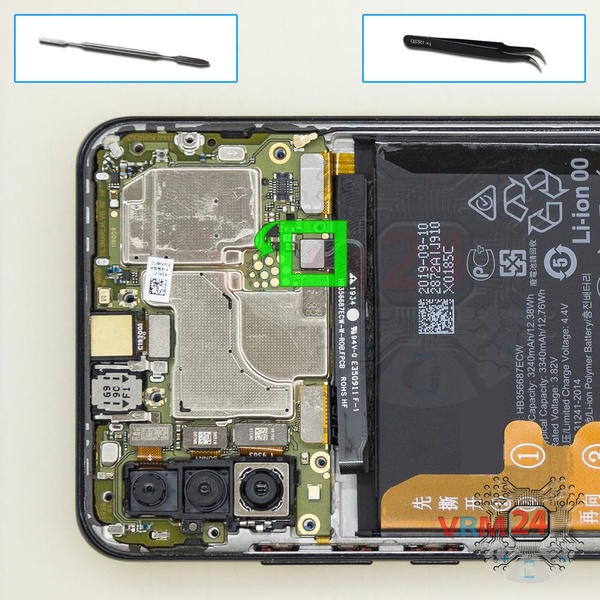

Как разобрать Huawei P30 Lite, Шаг 10/1 Как разобрать Huawei P30 Lite, Шаг 10/2

Шаг 10

Отсоединяем коннектор аккумуляторной батареи. Модель батареи для Huawei P30 Lite - HB356687ECW.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Huawei P30 Lite, Шаг 11/1 Как разобрать Huawei P30 Lite, Шаг 11/2

Шаг 11

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов в нижней части.

Как разобрать Huawei P30 Lite, Шаг 12/1 Как разобрать Huawei P30 Lite, Шаг 12/2

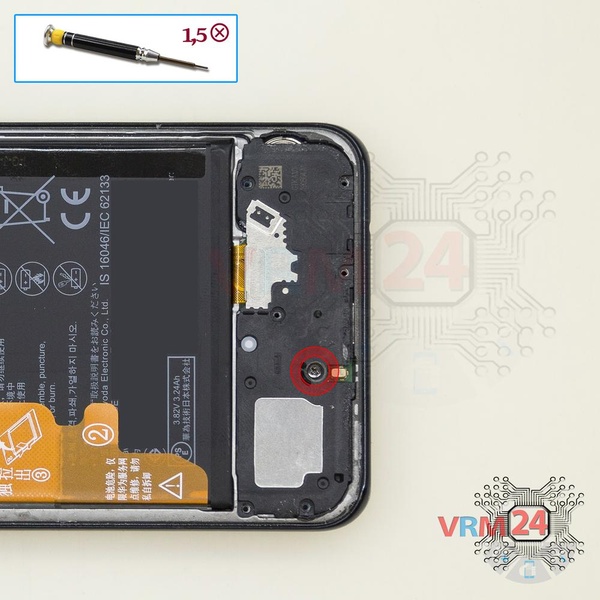

Шаг 12

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 большой болт.

Как разобрать Huawei P30 Lite, Шаг 13/1 Как разобрать Huawei P30 Lite, Шаг 13/2

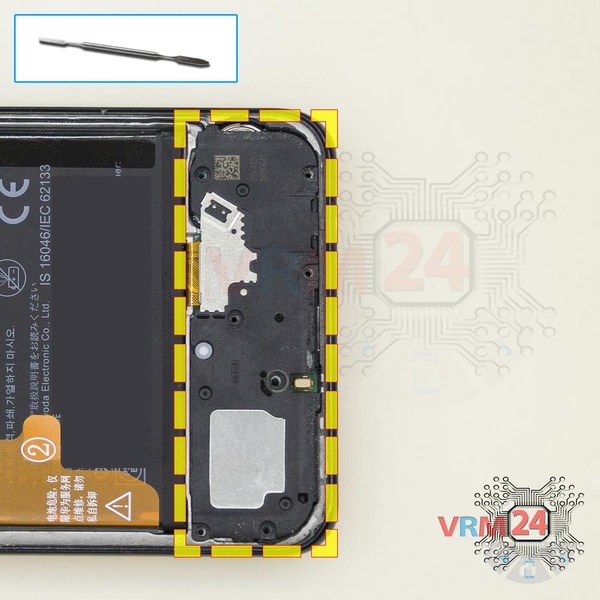

Шаг 13

Отсоединяем нижний блок с динамиком и вибромотором.

Как разобрать Huawei P30 Lite, Шаг 14/1 Как разобрать Huawei P30 Lite, Шаг 14/2

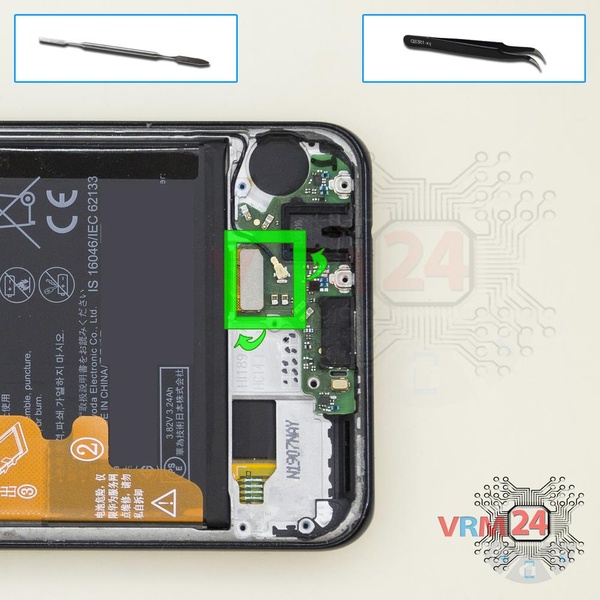

Шаг 14

Отсоединяем коннекторы на дополнительной печатной плате.

Как разобрать Huawei P30 Lite, Шаг 15/1 Как разобрать Huawei P30 Lite, Шаг 15/2

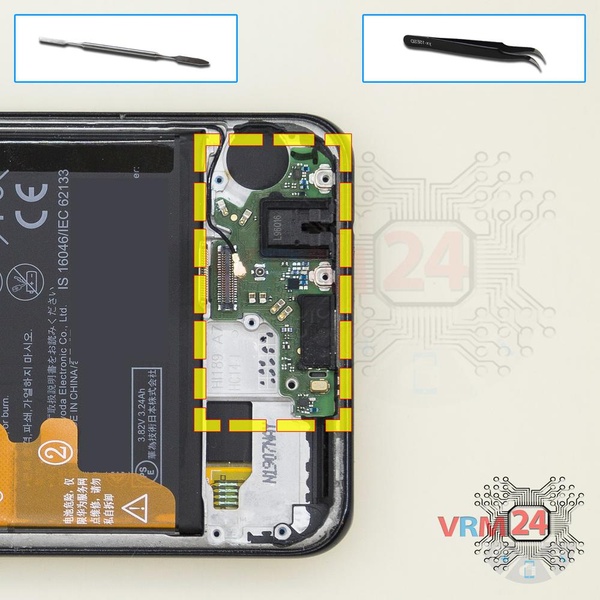

Шаг 15

Снимаем печатную плату.

Как разобрать Huawei P30 Lite, Шаг 16/1 Как разобрать Huawei P30 Lite, Шаг 16/2

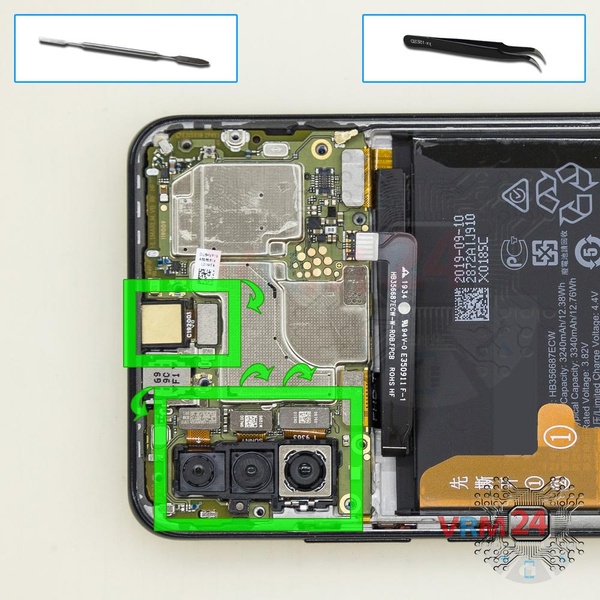

Шаг 16

Отсоединяем коннекторы на печатной плате и снимаем сборку из трех тыловых камер и фронтальную камеру.

Как разобрать Huawei P30 Lite, Шаг 17/1

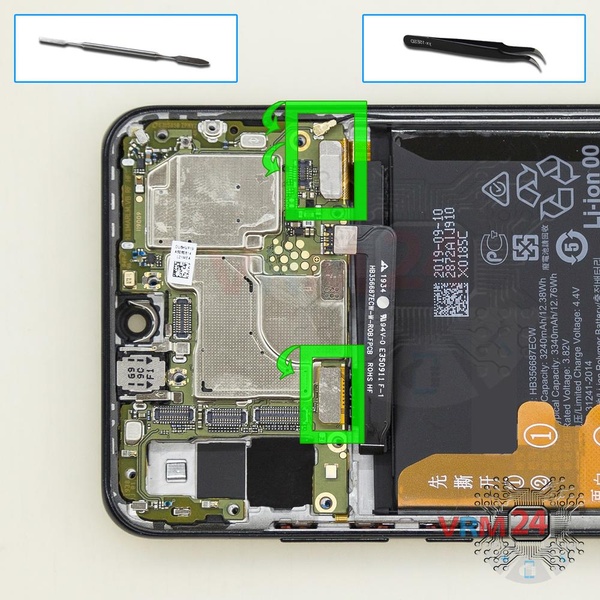

Шаг 17

Отсоединяем коннекторы на печатной плате.

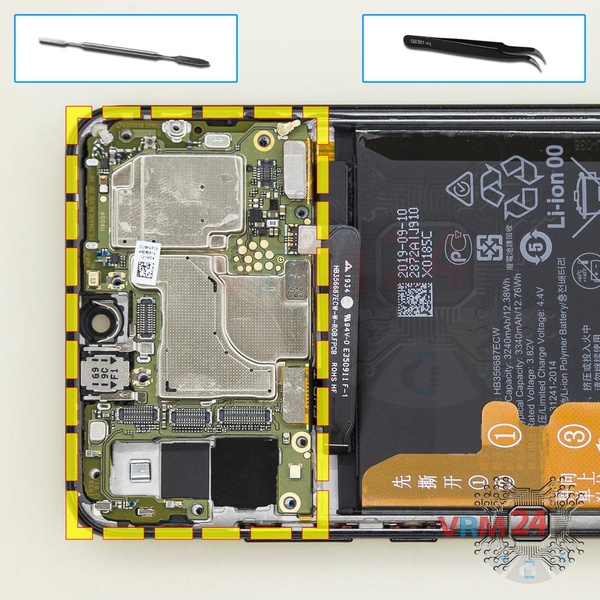

Как разобрать Huawei P30 Lite, Шаг 18/1 Как разобрать Huawei P30 Lite, Шаг 18/2

Шаг 18

Снимаем печатную плату.

Как разобрать Huawei P30 Lite, Шаг 19/1 Как разобрать Huawei P30 Lite, Шаг 19/2 Как разобрать Huawei P30 Lite, Шаг 19/3

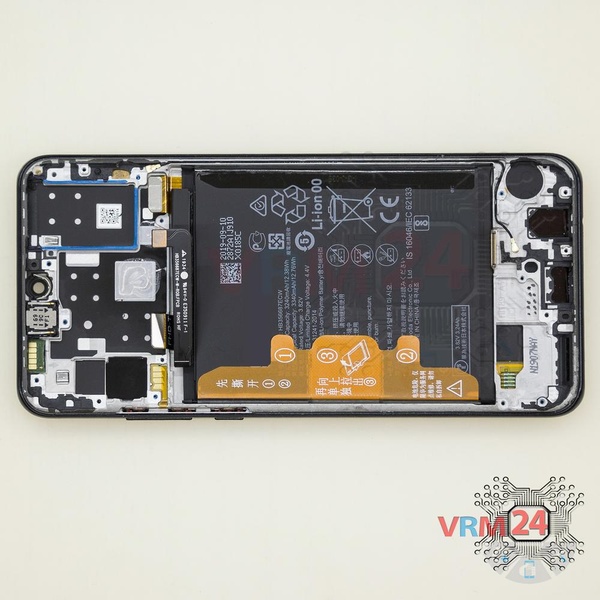

Шаг 19

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Huawei P30 Lite от нашего сервисного центра:


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 12 минут.
Наше руководство подходит для всех моделей Huawei P30 Lite — Huawei P30 Lite MAR-L01A, MAR-L21A, MAR-LX1A (Europe); Huawei MAR-LX1M (Russia, South Africa); MAR-LX2 (Singapore, Hong Kong); MAR-L21MEA, MAR-L22A, MAR-L22B (Middle East); MAR-LX3A (LATAM), выпущенных для рынков разных стран.
