Разборка/Ремонт мобильного девайса Huawei Y8P (Хуавей Уай8П) с описанием каждого шага и необходимого набора инструментов.

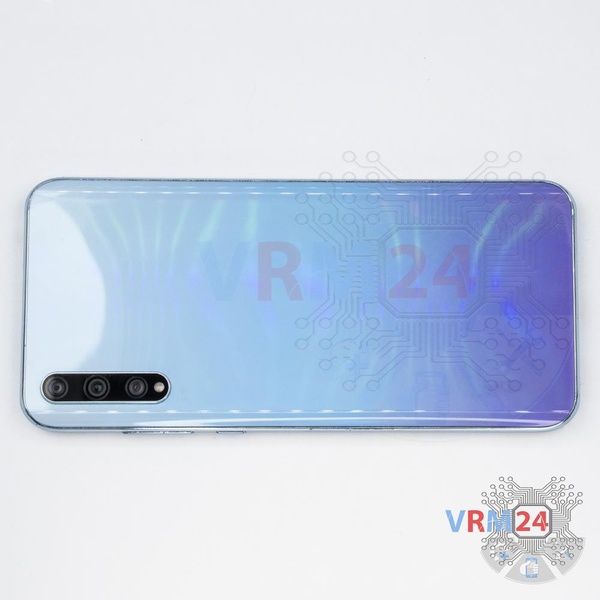

⚠️ Перед тем, как приступить к разборке, не забудьте выключить телефон.

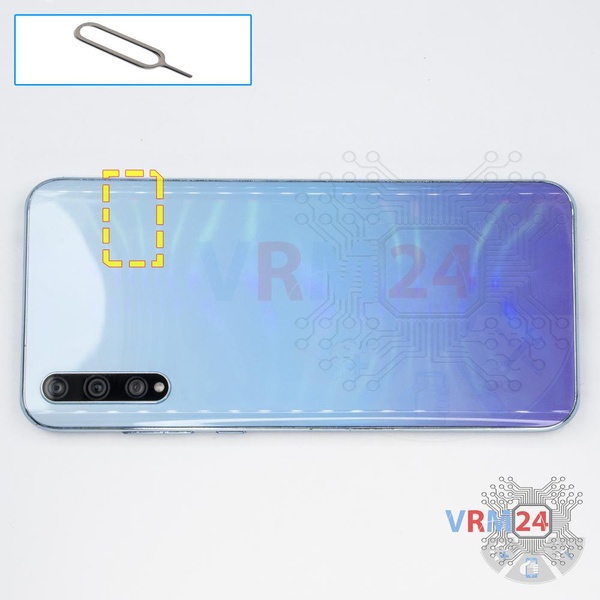

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

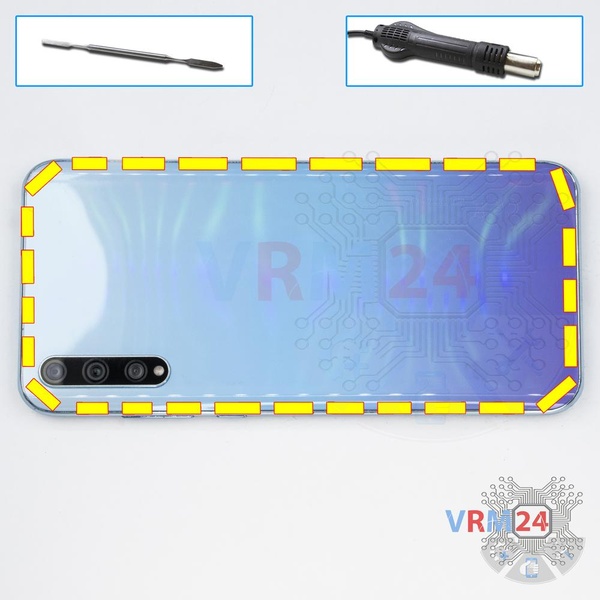

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

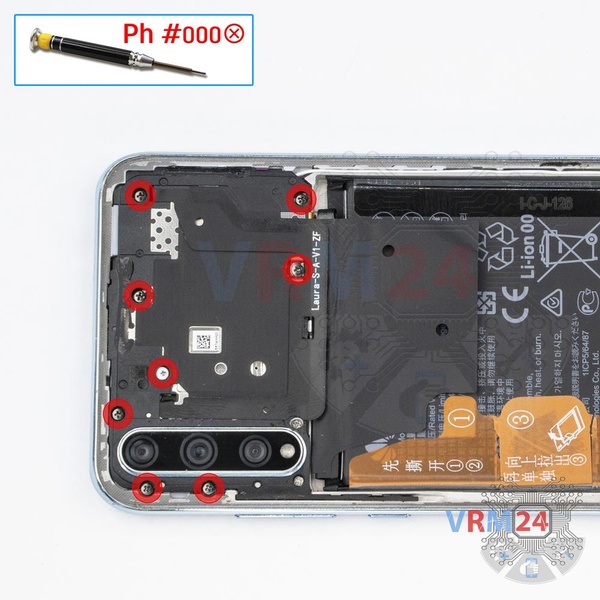

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем 8 винтов.

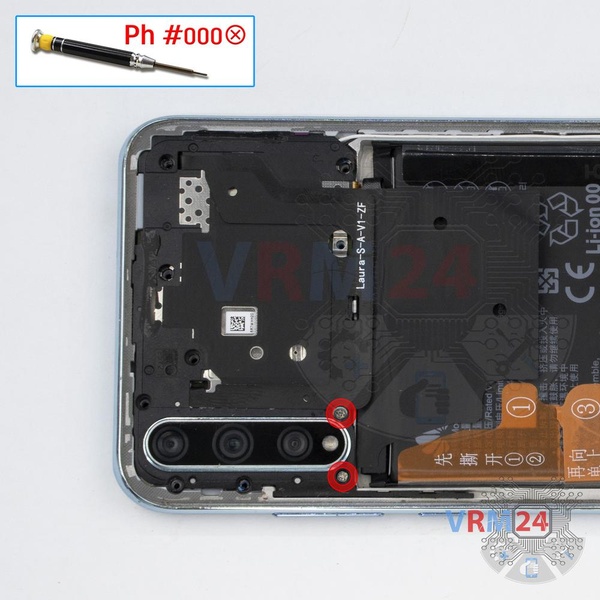

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем два винта.

ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

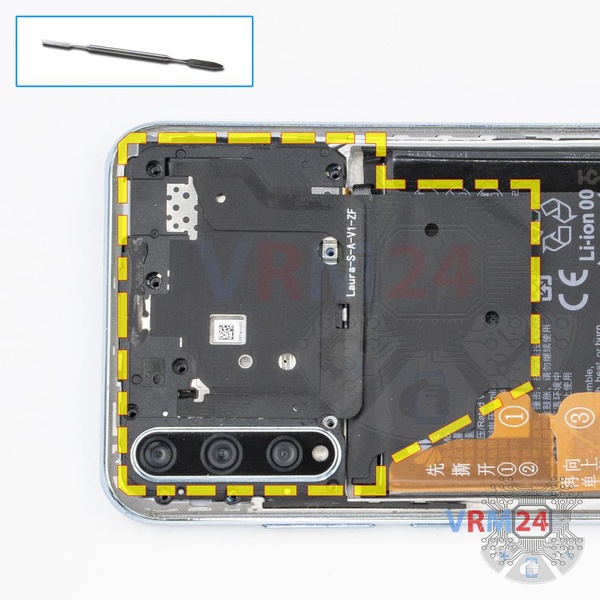

Отсоединяем крышку с антеннами - крышку скрывающую печатную плату. Старайтесь крышки приподнимать за края, и ничего не просовывать между ними, чтобы случайно ничего не задеть или замкнуть на печатной плате.

ℹ️️ В модели Huawei Y8P AQM-LX1, установлен аккумулятор (АКБ) HB426489EEW емкостью 4000 мАч.

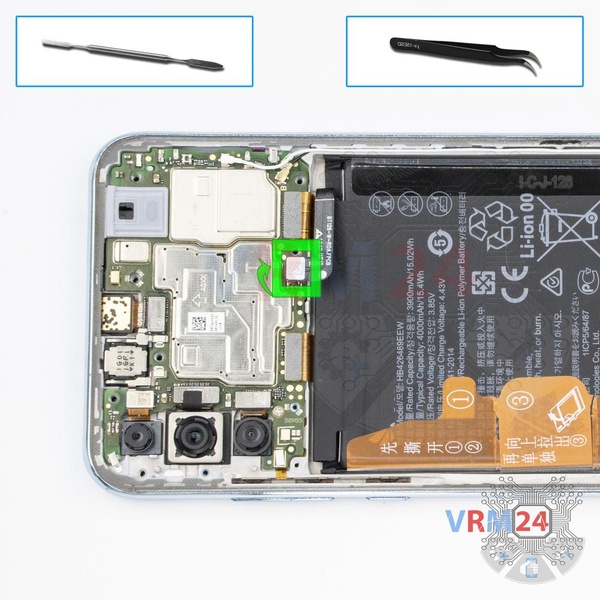

⚠️ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.

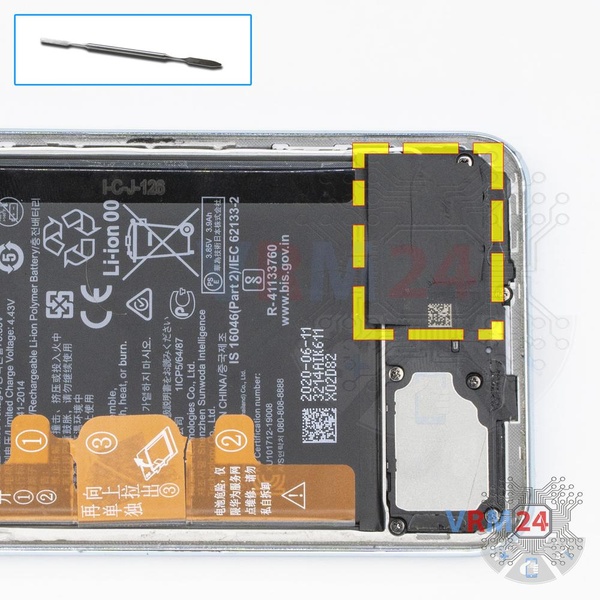

Отсоединяем защитное покрытие.

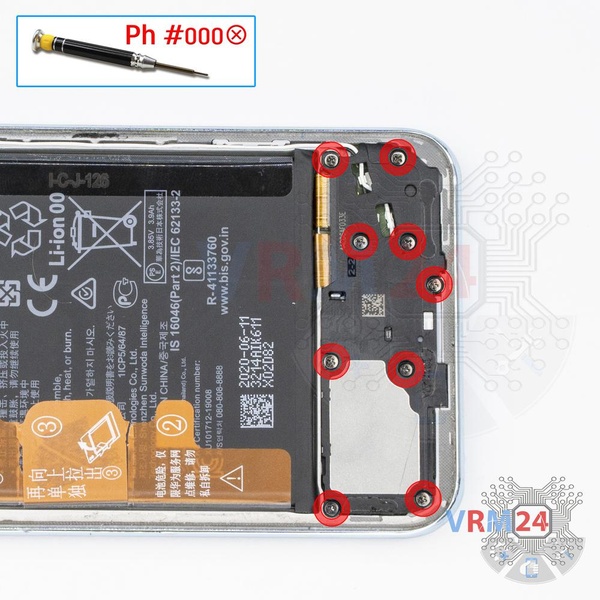

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем 9 винтов.

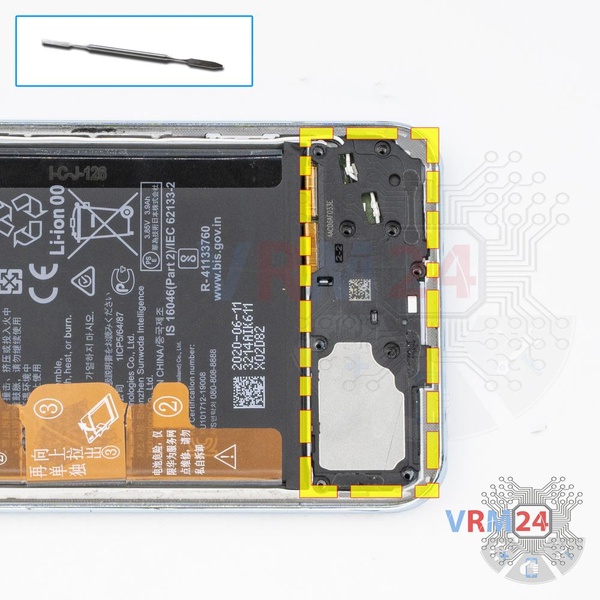

Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.

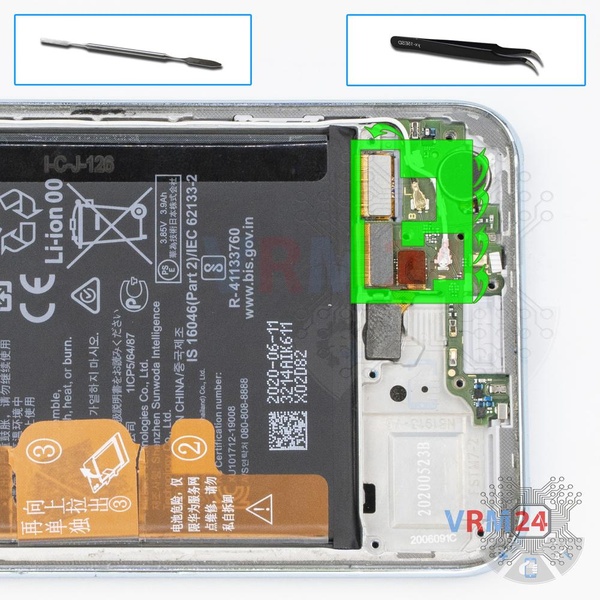

Отсоединяем коннекторы коаксиальных кабелей, шлейфы на основную плату, межплатный подэкранный шлейф, и коннектор датчика отпечатка пальцев на нижней печатной плате.

⚠️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.

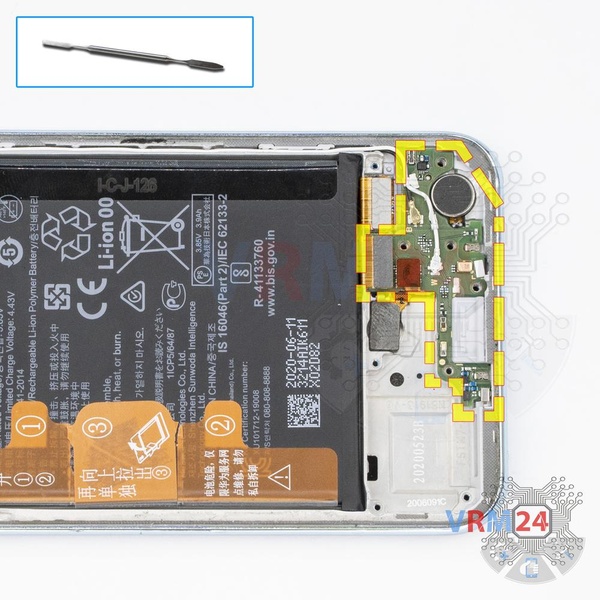

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ На плате расположены разъем для зарядки Micro USB, микрофон, прижимные контакты на динамик, вибромотор и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

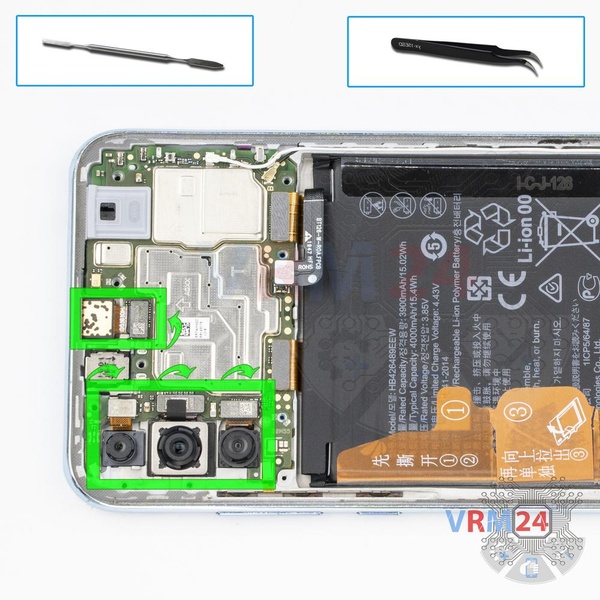

Отсоединяем коннекторы на печатной плате и вынимаем три тыльных камеры и одну фронтальную.

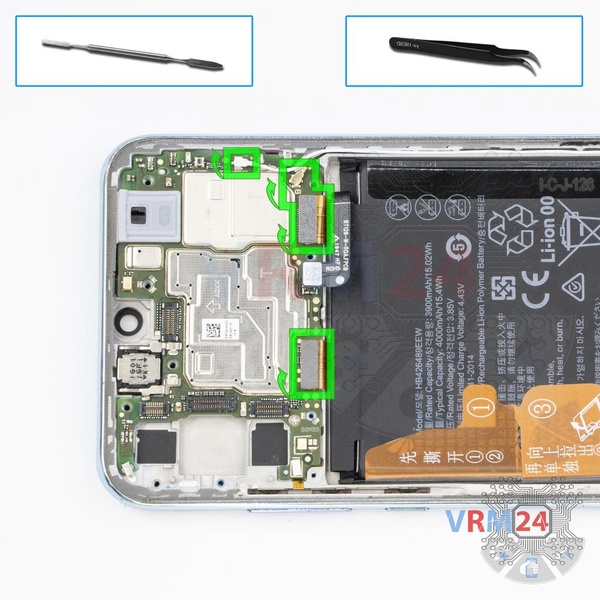

Отсоединяем коннекторы на дисплейный модуль, на нижнюю плату и коаксиальных кабелей.

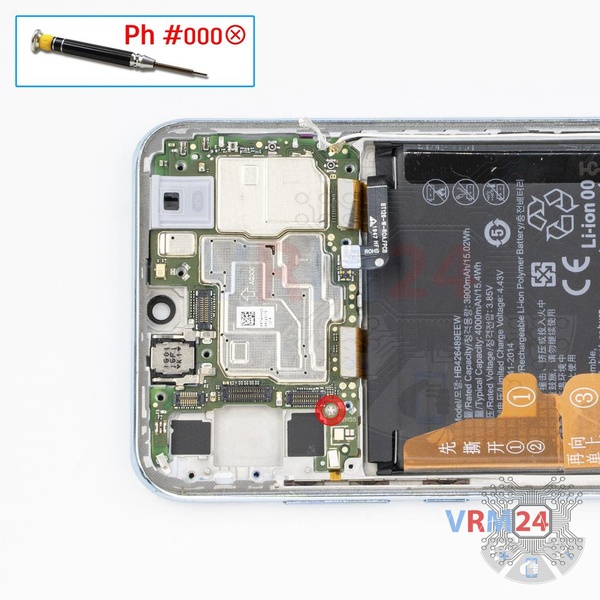

С помощью отвертки (Phillips 1,5 мм PH000) открутите один винт, крепящий материнскую плату.

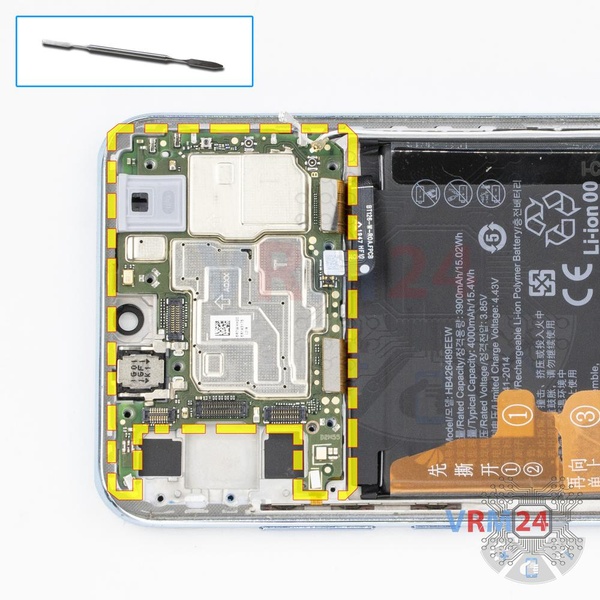

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

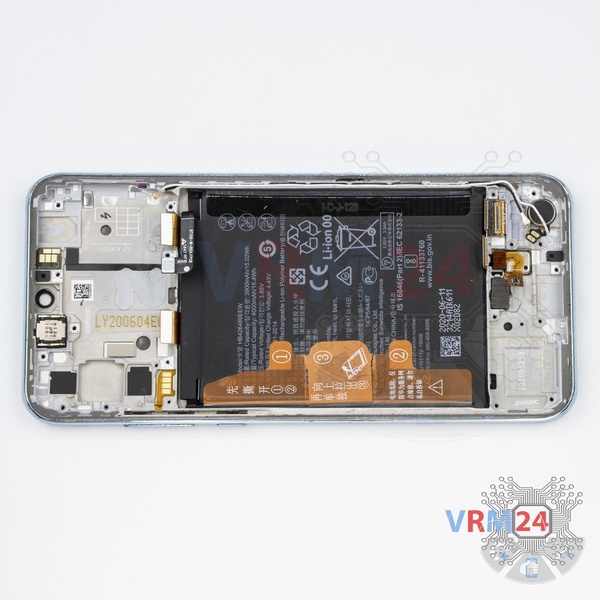

В рамке дисплейного модуля остались: динамик (слуховой), вибромотор, коаксиальные кабели, и аккумуляторная батарея.
