Сложность разборки:
Средняя

Рекомендованные инструменты

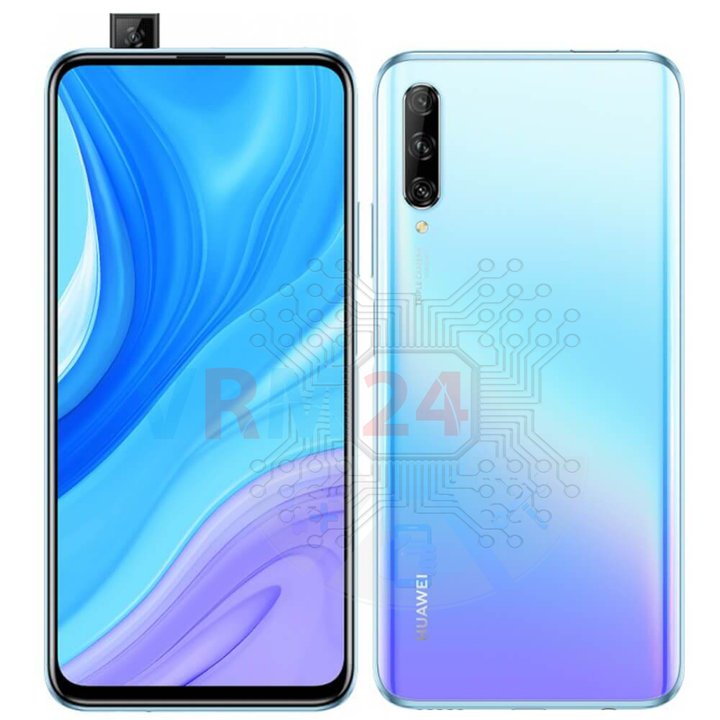

Разборка/Ремонт мобильного девайса Huawei Y9s (Хуавей Уай9 Эс) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Huawei Y9s, Шаг 1/1

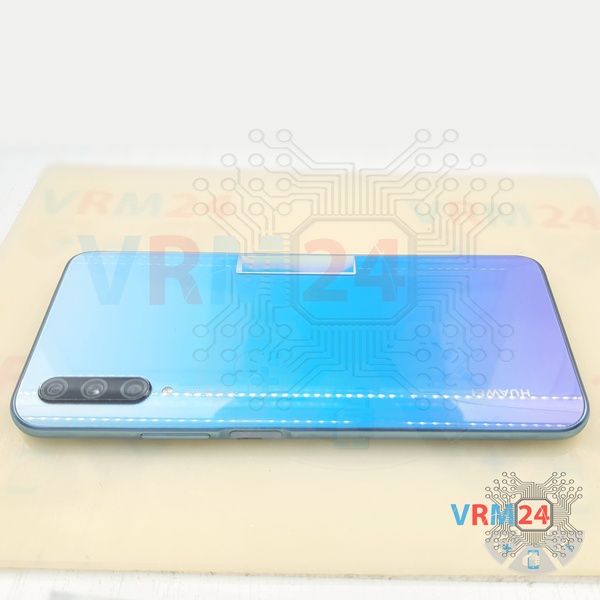

Шаг 1. Перед тем, как приступить к разборке

⚠️️ Перед разборкой не забудьте выключить телефон.


Как разобрать Huawei Y9s, Шаг 2/1 Как разобрать Huawei Y9s, Шаг 2/2 Как разобрать Huawei Y9s, Шаг 2/3 Как разобрать Huawei Y9s, Шаг 2/4

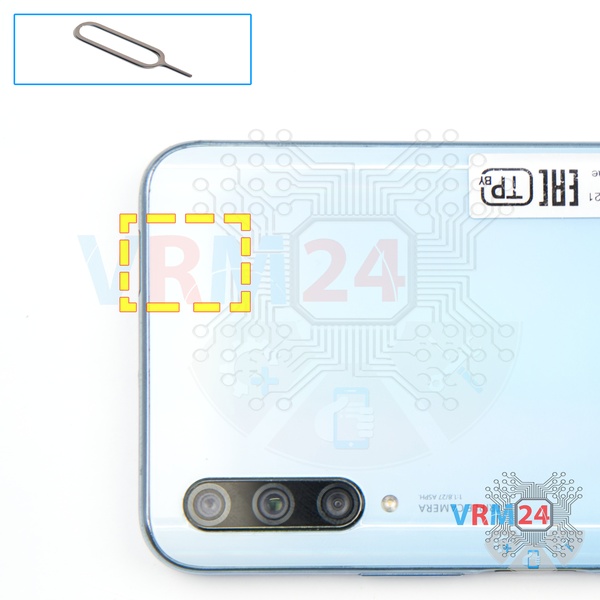

Шаг 2. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Huawei Y9s, Шаг 3/1 Как разобрать Huawei Y9s, Шаг 3/2 Как разобрать Huawei Y9s, Шаг 3/3 Как разобрать Huawei Y9s, Шаг 3/4 Как разобрать Huawei Y9s, Шаг 3/5 Как разобрать Huawei Y9s, Шаг 3/6 Как разобрать Huawei Y9s, Шаг 3/7

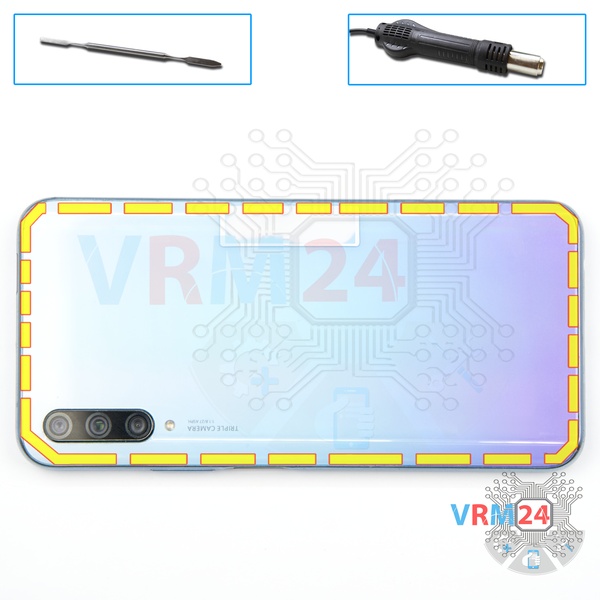

Шаг 3. Открываем заднюю крышку

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.


Как разобрать Huawei Y9s, Шаг 4/1 Как разобрать Huawei Y9s, Шаг 4/2 Как разобрать Huawei Y9s, Шаг 4/3

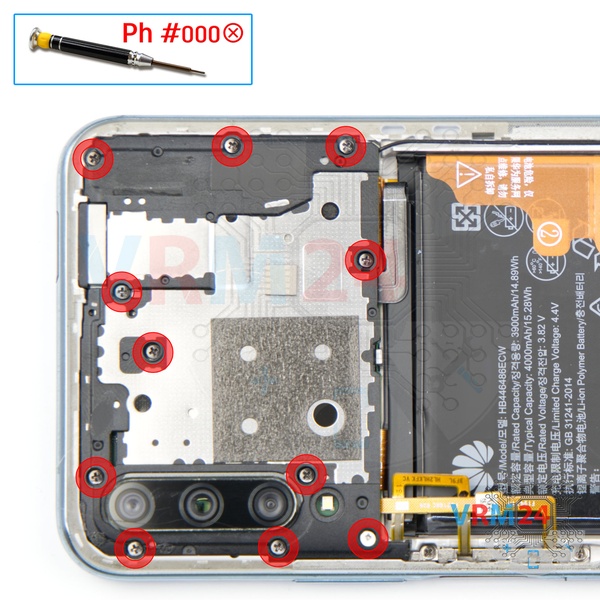

Шаг 4. Откручиваем винты

С помощью отвертки (Philips 1,5 мм PH000) открутите 11 винтов.


Как разобрать Huawei Y9s, Шаг 5/1 Как разобрать Huawei Y9s, Шаг 5/2 Как разобрать Huawei Y9s, Шаг 5/3

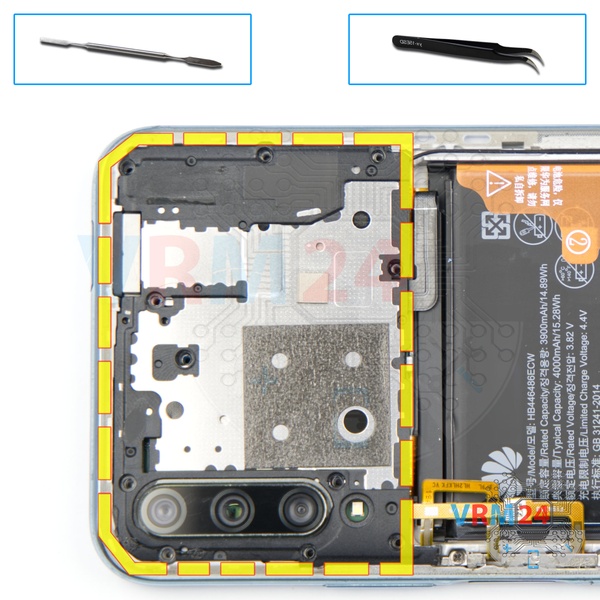

Шаг 5. Открываем крышку

Подденьте края. Проведите инструментом вдоль кромки, отсоединив зажимы, и снимите крышку. Средняя крышка защищает печатную плату (PCB).

Пробуйте приподнять крышку за края, но ничего не проталкивайте внутрь слишком далеко, чтобы случайно не сломать или не замкнуть что-нибудь на печатной плате.


Как разобрать Huawei Y9s, Шаг 6/1 Как разобрать Huawei Y9s, Шаг 6/2 Как разобрать Huawei Y9s, Шаг 6/3

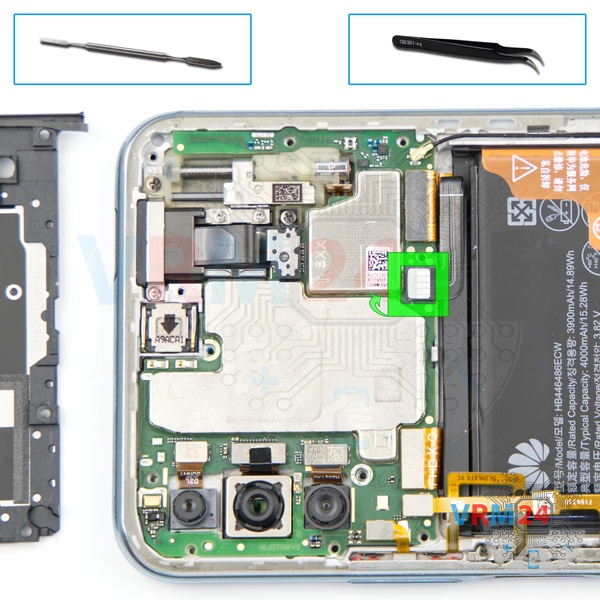

Шаг 6. Отсоединяем коннектор аккумуляторной батареи

При первой возможности отсоедините разъем аккумулятора. Во избежание повреждений лучше использовать неметаллический или пластиковый инструмент.

ℹ️️ Модель Huawei Y9s STK-L21 оснащена аккумулятором HB446486ECW емкостью 4000 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

Кроме того, старайтесь не использовать металлический инструмент для отсоединения разъема аккумуляторной батареи или делайте это осторожно.


Как разобрать Huawei Y9s, Шаг 7/1 Как разобрать Huawei Y9s, Шаг 7/2 Как разобрать Huawei Y9s, Шаг 7/3

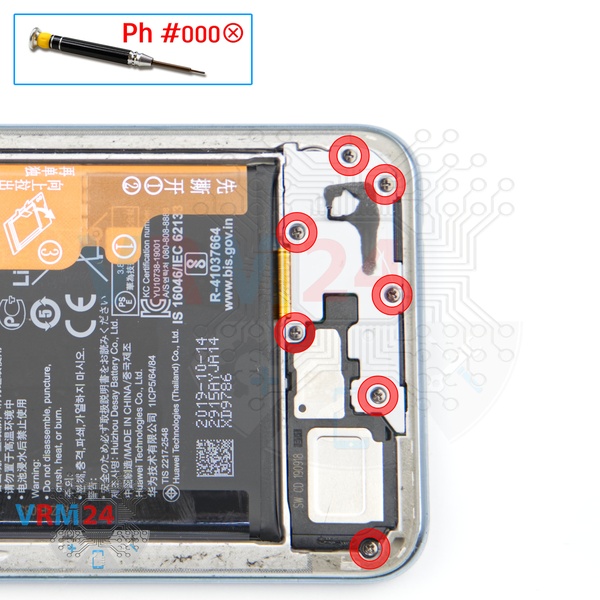

Шаг 7. Откручиваем винты

С помощью отвертки (Philips 1,5 мм PH000) открутите 7 винтов.


Как разобрать Huawei Y9s, Шаг 8/1 Как разобрать Huawei Y9s, Шаг 8/2 Как разобрать Huawei Y9s, Шаг 8/3

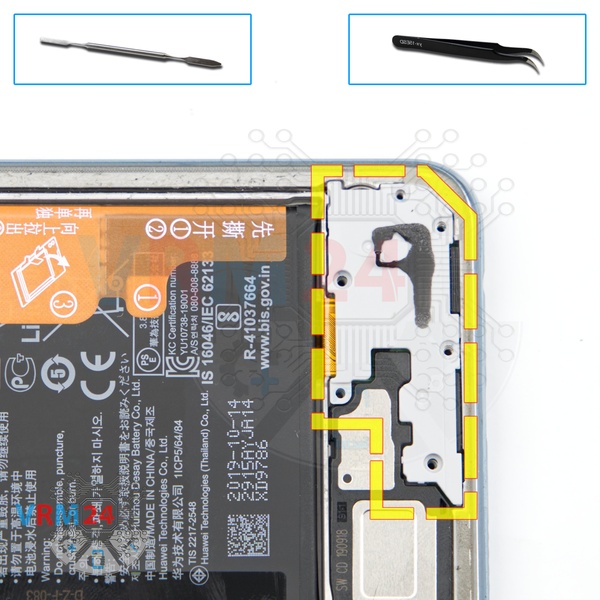

Шаг 8. Открываем крышку

Подденьте за края. Отсоедините зажимы, перемещая инструмент вдоль края. Снимите крышку, фиксирующую субплату плату.


Как разобрать Huawei Y9s, Шаг 9/1 Как разобрать Huawei Y9s, Шаг 9/2 Как разобрать Huawei Y9s, Шаг 9/3

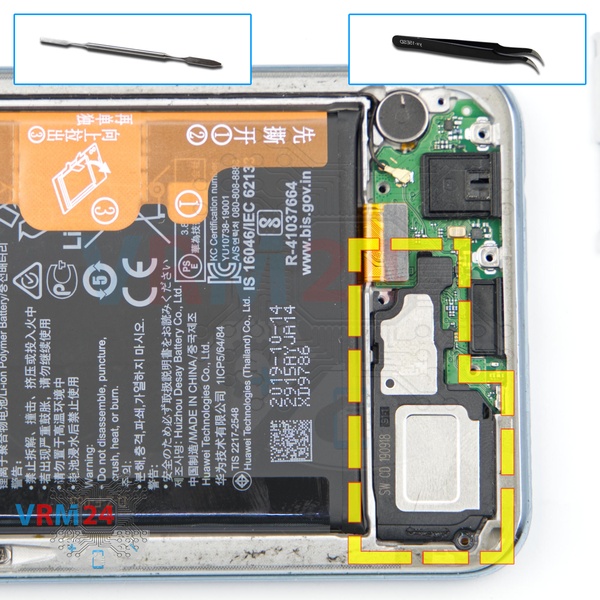

Шаг 9. Отсоединяем динамик

Осторожно подденьте края. Снимите полифонический динамик.


Как разобрать Huawei Y9s, Шаг 10/1 Как разобрать Huawei Y9s, Шаг 10/2

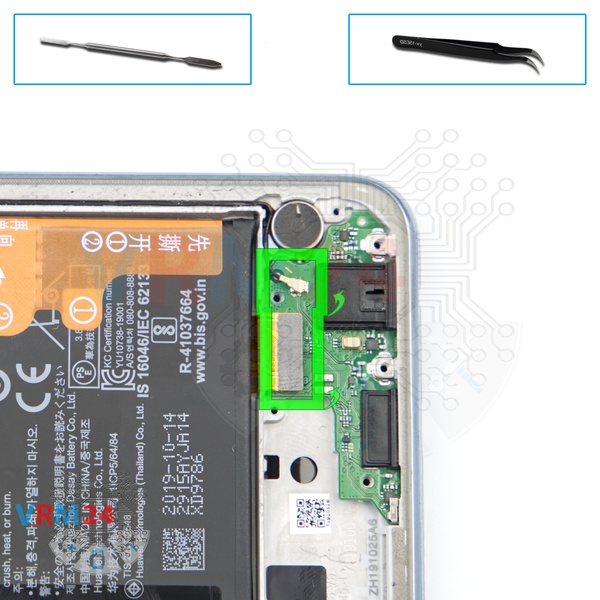

Шаг 10. Отсоединяем коннекторы

Отсоедините разъем коаксиального кабеля, шлейф к материнской плате на дочерней плате.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом. Разъемы довольно слабые и легко ломаются, или кабель выпадает из конца (наконечника).


Как разобрать Huawei Y9s, Шаг 11/1 Как разобрать Huawei Y9s, Шаг 11/2 Как разобрать Huawei Y9s, Шаг 11/3

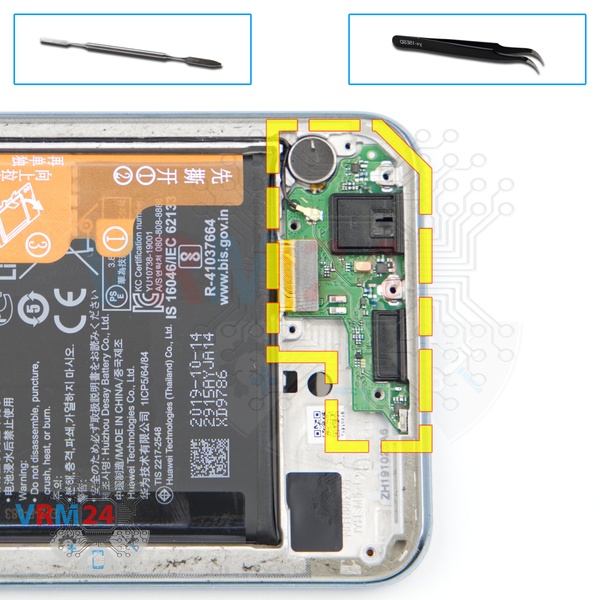

Шаг 11. Отсоединяем субплату

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Дополнительная плата содержит порт зарядки (Micro-USB), микрофон, вибромотор, пружинные контакты на динамик и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Huawei Y9s, Шаг 12/1 Как разобрать Huawei Y9s, Шаг 12/2 Как разобрать Huawei Y9s, Шаг 12/3 Как разобрать Huawei Y9s, Шаг 12/4

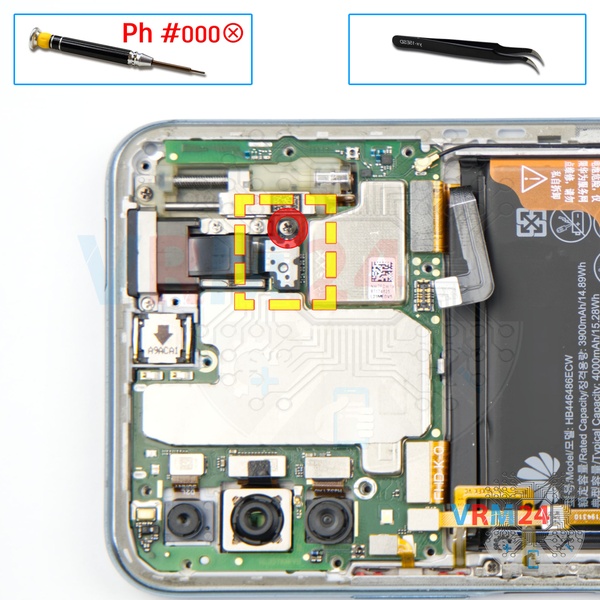

Шаг 12. Откручиваем винт

С помощью отвертки (Phillips 1,5 мм PH000) открутите один винт и снимите скобу, удерживающую разъем фронтальной (селфи) выдвижной камеры.


Как разобрать Huawei Y9s, Шаг 13/1 Как разобрать Huawei Y9s, Шаг 13/2

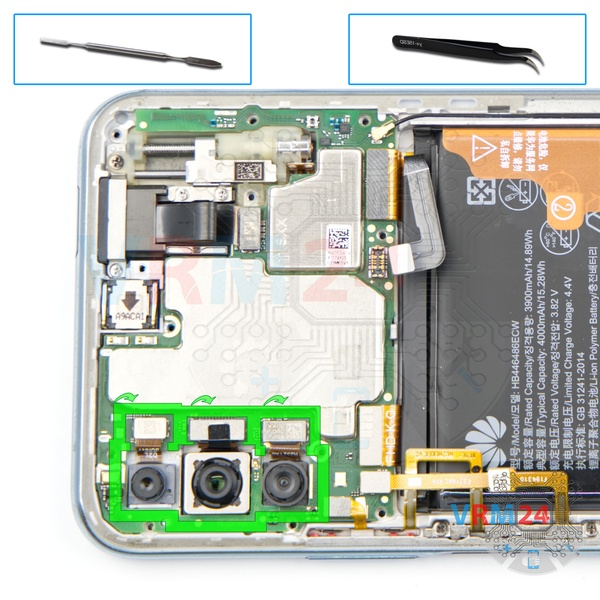

Шаг 13. Отсоединяем камеры

Подденьте разъемы и снимите три тыльные камеры. Корпус камер может быть приклеен к рамке металлизированным скотчем.


Как разобрать Huawei Y9s, Шаг 14/1 Как разобрать Huawei Y9s, Шаг 14/2 Как разобрать Huawei Y9s, Шаг 14/3

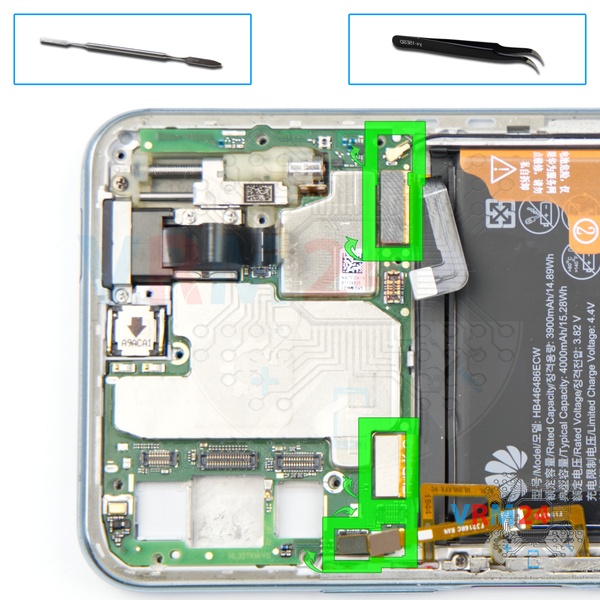

Шаг 14. Отсоединяем коннекторы

Подденьте разъемы шлейфа кнопок регулировки громкости, шлейфа датчика отпечатков пальцев, шлейфа модуля дисплея, межплатного шлейфа и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов. Кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать Huawei Y9s, Шаг 15/1 Как разобрать Huawei Y9s, Шаг 15/2 Как разобрать Huawei Y9s, Шаг 15/3 Как разобрать Huawei Y9s, Шаг 15/4

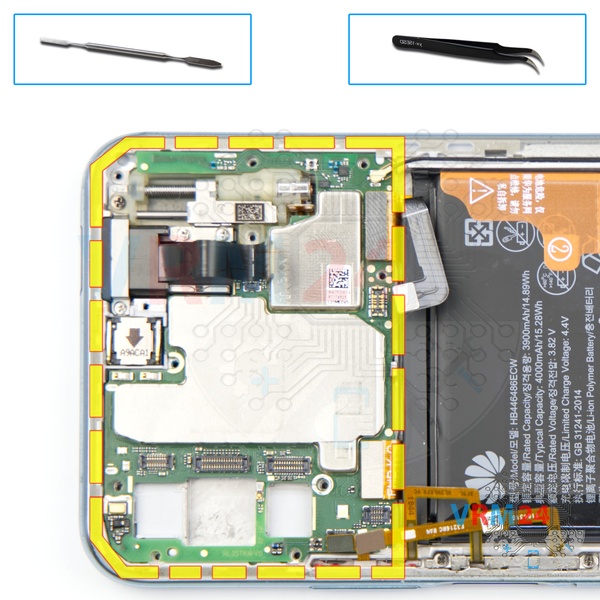

Шаг 15. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Huawei Y9s, Шаг 16/1 Как разобрать Huawei Y9s, Шаг 16/2 Как разобрать Huawei Y9s, Шаг 16/3

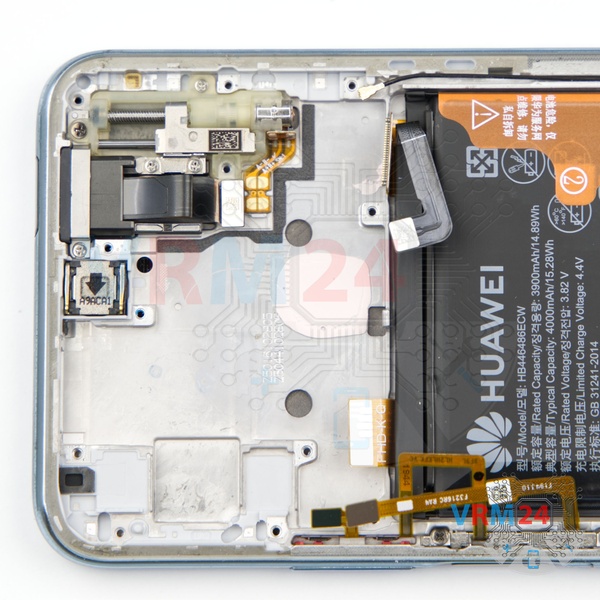

Шаг 16. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: разговорный динамик, аккумулятор, фронтальная (селфи) всплывающая камера, вибромотор.

Подробные видео инструкции по разборке и ремонту Huawei Y9s от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно минут. Наше руководство подходит для всех моделей Huawei Y9s — Huawei Y9s STK-L21, выпущенных для рынков разных стран.
