Сложность разборки:
Сложно
Время разборки:
15 мин

Рекомендованные инструменты

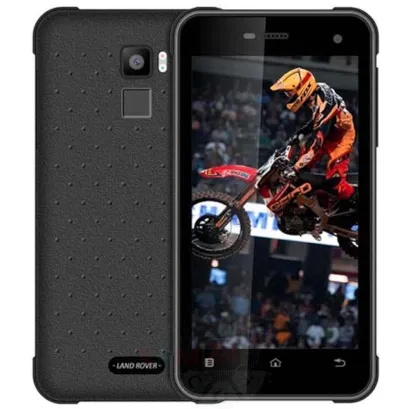

Разборка/Ремонт мобильного девайса Land Rover HG11A (Ланд Ровер HG11A) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Land Rover HG11A, Шаг 1/1 Как разобрать Land Rover HG11A, Шаг 1/2

Шаг 1.

Отделяем дисплейный модуль.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.


Как разобрать Land Rover HG11A, Шаг 2/1 Как разобрать Land Rover HG11A, Шаг 2/2

Шаг 2.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и снимаем фиксатор коннектора.


Как разобрать Land Rover HG11A, Шаг 3/1 Как разобрать Land Rover HG11A, Шаг 3/2 Как разобрать Land Rover HG11A, Шаг 3/3

Шаг 3.

Отсоединяем коннектор и снимаем дисплейный модуль.


Как разобрать Land Rover HG11A, Шаг 4/1 Как разобрать Land Rover HG11A, Шаг 4/2

Шаг 4.

Открываем слот SIM и Micro SD карт и вынимаем его.


Как разобрать Land Rover HG11A, Шаг 5/1 Как разобрать Land Rover HG11A, Шаг 5/2

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 11 болтов по периметру телефона.


Как разобрать Land Rover HG11A, Шаг 6/1 Как разобрать Land Rover HG11A, Шаг 6/2

Шаг 6.

Отсоединяем среднюю рамку.


Как разобрать Land Rover HG11A, Шаг 7/1 Как разобрать Land Rover HG11A, Шаг 7/2

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на нижней плате.


Как разобрать Land Rover HG11A, Шаг 8/1 Как разобрать Land Rover HG11A, Шаг 8/2 Как разобрать Land Rover HG11A, Шаг 8/3

Шаг 8.

Отсоединяем коннектор межплатного шлейфа на основной плате, коаксиально кабеля на нижней, отпаиваем контакты вибромотора и снимаем нижнюю плату с межплатным шлейфом.


Как разобрать Land Rover HG11A, Шаг 9/1 Как разобрать Land Rover HG11A, Шаг 9/2

Шаг 9.

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.


Как разобрать Land Rover HG11A, Шаг 10/1 Как разобрать Land Rover HG11A, Шаг 10/2

Шаг 10.

Отсоединяем коннекторы на печатной плате с внутренней стороны и снимаем ее.


Как разобрать Land Rover HG11A, Шаг 11/1 Как разобрать Land Rover HG11A, Шаг 11/2

Шаг 11.

Отсоединяем аккумуляторную батарею.

Подробные видео инструкции по разборке и ремонту Land Rover HG11A от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 15 минут.
Наше руководство подходит для всех моделей Land Rover HG11A — Ланд Ровер HG11A, выпущенных для рынков разных стран.
