Сложность разборки:
Сложно

Рекомендованные инструменты

Разборка мобильного девайса LeEco Cool 1 (ЛеЭко Кул 1) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию, распространению и управлению контентом.


Как разобрать LeEco Cool 1, Шаг 1/1

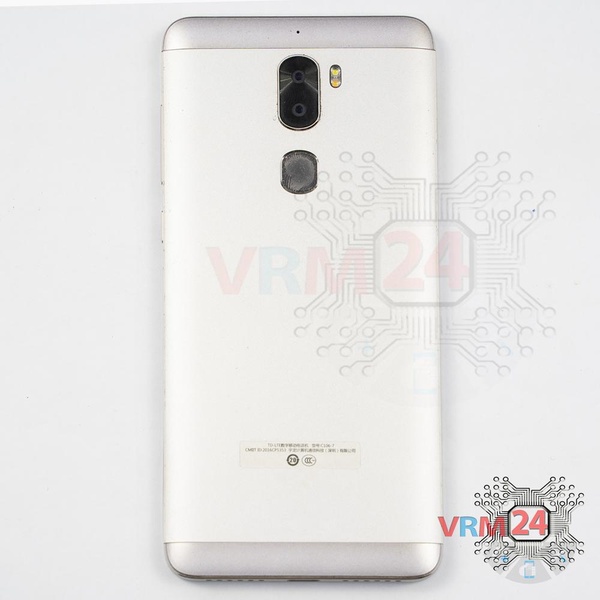

Шаг 1. Перед тем, как приступить к разборке

⚠️ Перед тем, как приступить к разборке, не забудьте выключить телефон.

Как разобрать LeEco Cool 1, Шаг 2/1 Как разобрать LeEco Cool 1, Шаг 2/2 Как разобрать LeEco Cool 1, Шаг 2/3

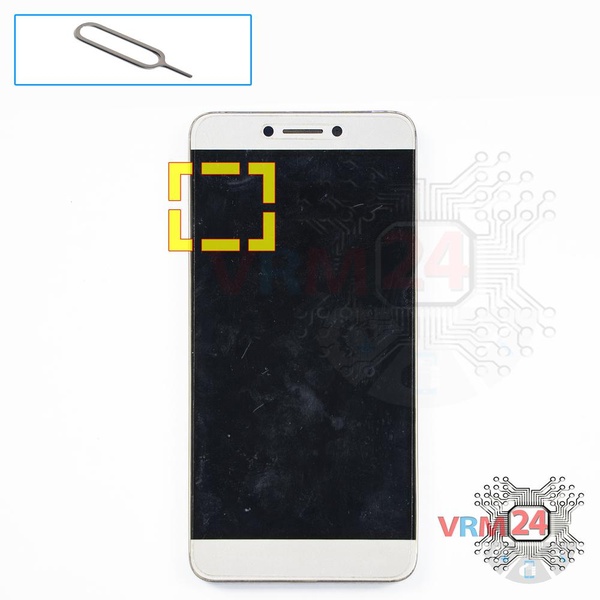

Шаг 2. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем слот Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

Как разобрать LeEco Cool 1, Шаг 3/1 Как разобрать LeEco Cool 1, Шаг 3/2 Как разобрать LeEco Cool 1, Шаг 3/3 Как разобрать LeEco Cool 1, Шаг 3/4 Как разобрать LeEco Cool 1, Шаг 3/5

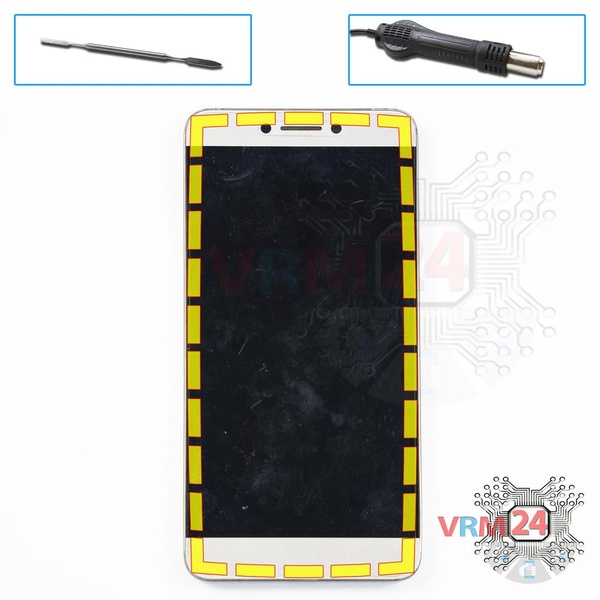

Шаг 3. Открываем дисплейный модуль

⚠️ Внимание! Разборка имеет максимальную 3-ю сложность, потому что процесс начинается с расклейки дисплейного модуля. Если у Вас нет опыта или Вы не уверены в своих навыках, настоятельно рекомендуем обратиться в специализированный сервисный центр.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы. Весь процесс в деталях можно посмотреть в нашем видео в конце инструкции.

⚠️ Важно не попасть пленкой между стеклом и дисплейным модулем или между сенсором и матрицей, это приведет к поломке модуля.

⚠️ Заранее посмотрите на картинке места, где проходят шлейфы сенсора и дисплея под модулем, чтобы случайно их не повредить.

Как разобрать LeEco Cool 1, Шаг 4/1 Как разобрать LeEco Cool 1, Шаг 4/2 Как разобрать LeEco Cool 1, Шаг 4/3 Как разобрать LeEco Cool 1, Шаг 4/4 Как разобрать LeEco Cool 1, Шаг 4/5 Как разобрать LeEco Cool 1, Шаг 4/6

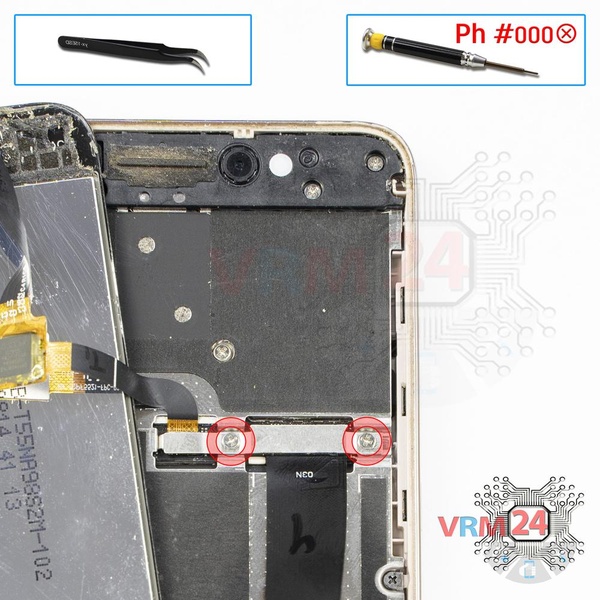

Шаг 4. Откручиваем винты

При помощи отвертки (Phillips 1.5 мм PH000) откручиваем 2 винта и снимаем фиксатор коннекторов.

⚠️ Старайтесь контролировать и производить все действия внимательно, чтобы случайно ничего не задеть или замкнуть на печатной плате.

Как разобрать LeEco Cool 1, Шаг 5/1 Как разобрать LeEco Cool 1, Шаг 5/2 Как разобрать LeEco Cool 1, Шаг 5/3 Как разобрать LeEco Cool 1, Шаг 5/4

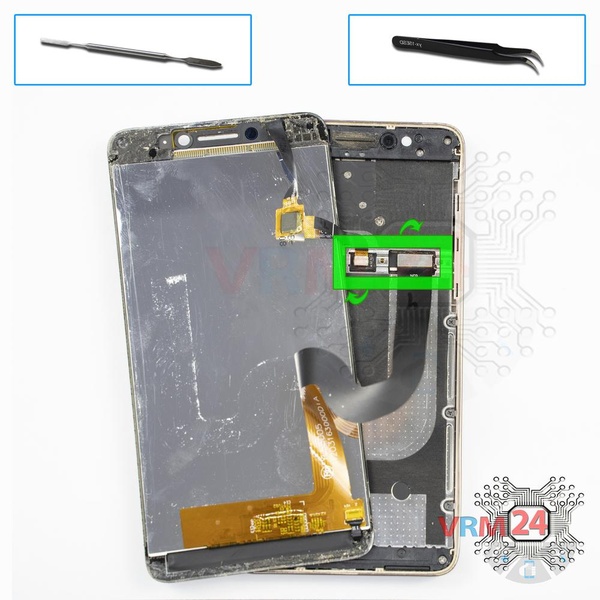

Шаг 5. Отсоединяем коннекторы

Отсоединяем коннекторы и убираем дисплейный модуль.

Как разобрать LeEco Cool 1, Шаг 6/1 Как разобрать LeEco Cool 1, Шаг 6/2 Как разобрать LeEco Cool 1, Шаг 6/3

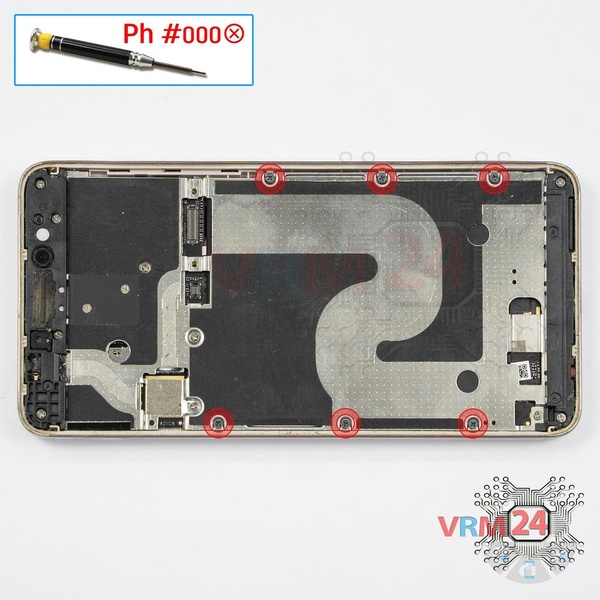

Шаг 6. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 коротких винтов.

ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

Как разобрать LeEco Cool 1, Шаг 7/1 Как разобрать LeEco Cool 1, Шаг 7/2

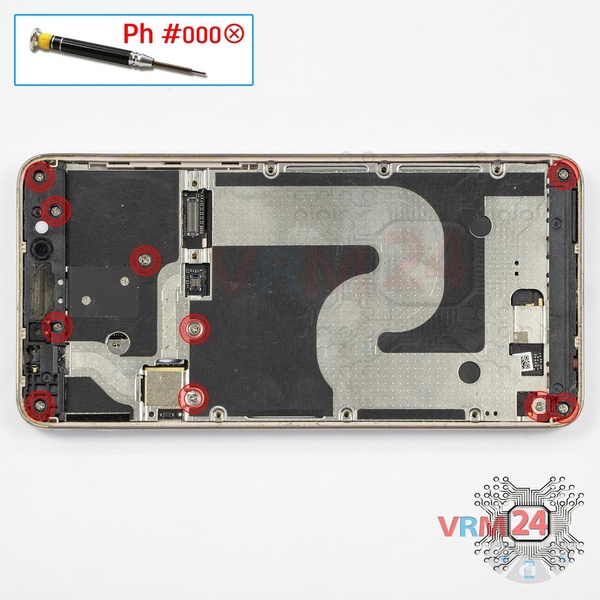

Шаг 7. Откручиваем винты

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем 10 малых винта.

Как разобрать LeEco Cool 1, Шаг 8/1 Как разобрать LeEco Cool 1, Шаг 8/2 Как разобрать LeEco Cool 1, Шаг 8/3

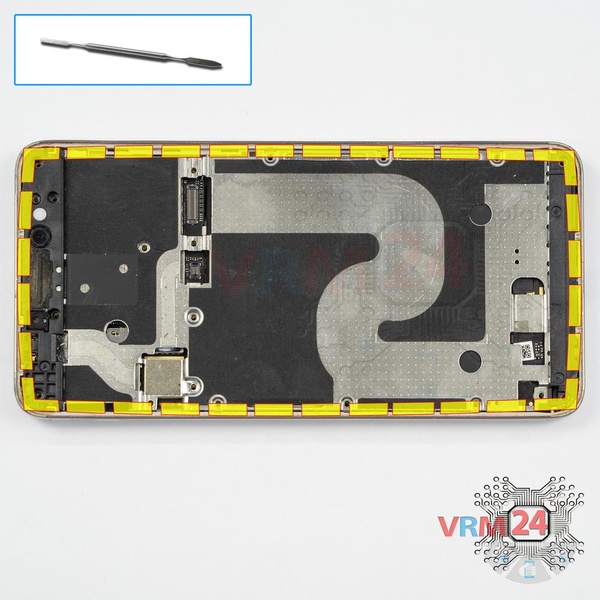

Шаг 8. Отсоединяем крышку

Отсоединяем среднюю крышку с антеннами и слуховым динамиком - крышку скрывающую печатную плату. Старайтесь крышку приподнимать за края, и ничего не просовывать между ними, чтобы случайно ничего не задеть или замкнуть на печатной плате.

ℹ️️ На верхней крышке видно металлизированное напыление на пластике в виде дорожек и контактных площадок, это антенны Wi-Fi, Bluetooth и GPS.

⚠️ При обратной сборке, обязательно проверьте, чтобы прижимные контакты на плате и контактные площадки на крышке, совпадали и соприкасались, иначе возможна потеря сигнала или сигнал может быть очень слабым.

Как разобрать LeEco Cool 1, Шаг 9/1 Как разобрать LeEco Cool 1, Шаг 9/2 Как разобрать LeEco Cool 1, Шаг 9/3

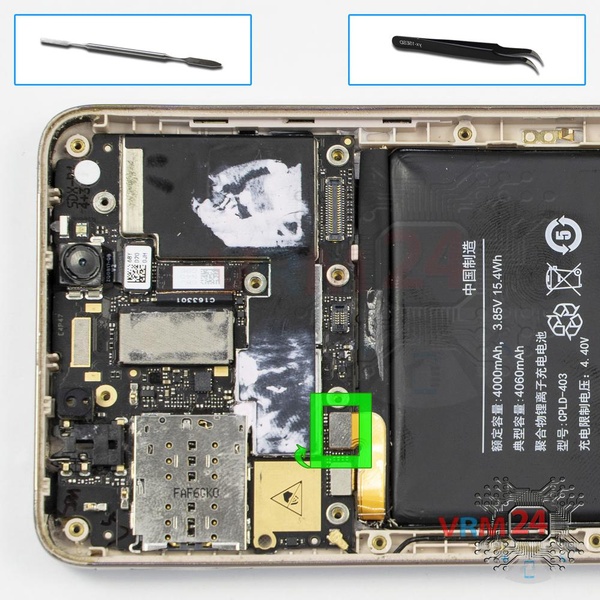

Шаг 9. Отсоединяем коннектор аккумуляторной батареи

При первой же возможности, отсоединяем коннектор аккумуляторной батареи.

ℹ️️ В модели LeEco Cool 1, установлен аккумулятор (АКБ) COLD-403 емкостью 4060 мАч.

⚠️ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки. Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.

Как разобрать LeEco Cool 1, Шаг 10/1 Как разобрать LeEco Cool 1, Шаг 10/2 Как разобрать LeEco Cool 1, Шаг 10/3 Как разобрать LeEco Cool 1, Шаг 10/4 Как разобрать LeEco Cool 1, Шаг 10/5

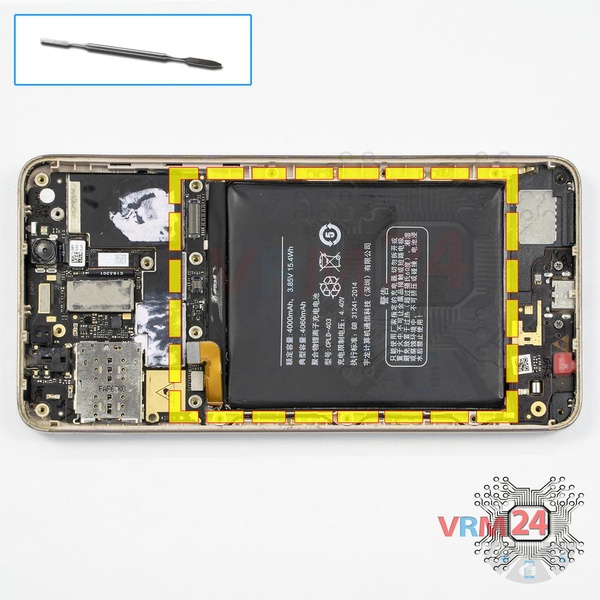

Шаг 10. Вынимаем АКБ

Отсоединяем аккумуляторную батарею.

Как разобрать LeEco Cool 1, Шаг 11/1 Как разобрать LeEco Cool 1, Шаг 11/2 Как разобрать LeEco Cool 1, Шаг 11/3

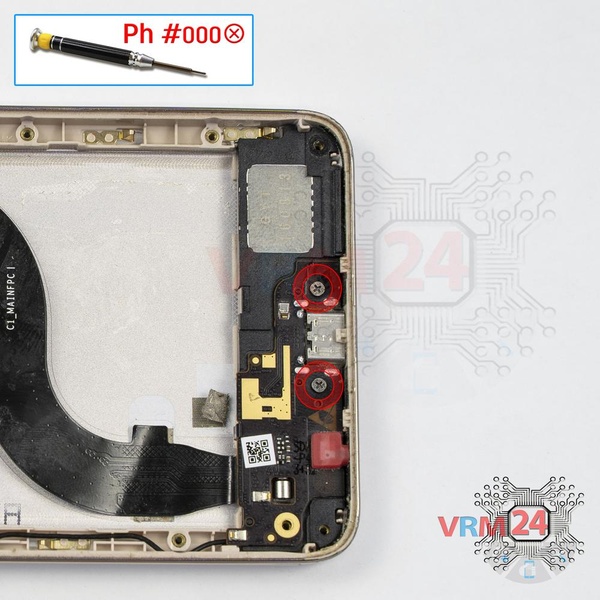

Шаг 11. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта в нижней части.

Как разобрать LeEco Cool 1, Шаг 12/1 Как разобрать LeEco Cool 1, Шаг 12/2 Как разобрать LeEco Cool 1, Шаг 12/3 Как разобрать LeEco Cool 1, Шаг 12/4 Как разобрать LeEco Cool 1, Шаг 12/5

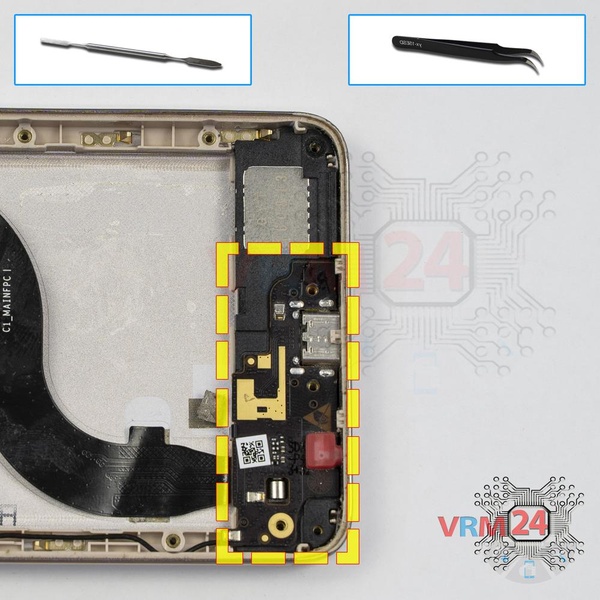

Шаг 12. Отсоединяем субплату

Переворачиваем плату. Отсоединяем коннектор коаксиального кабеля и межплатного шлейфа, на нижней печатной плате.

⚠️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.

Убираем дополнительную плату.

Как разобрать LeEco Cool 1, Шаг 13/1 Как разобрать LeEco Cool 1, Шаг 13/2 Как разобрать LeEco Cool 1, Шаг 13/3

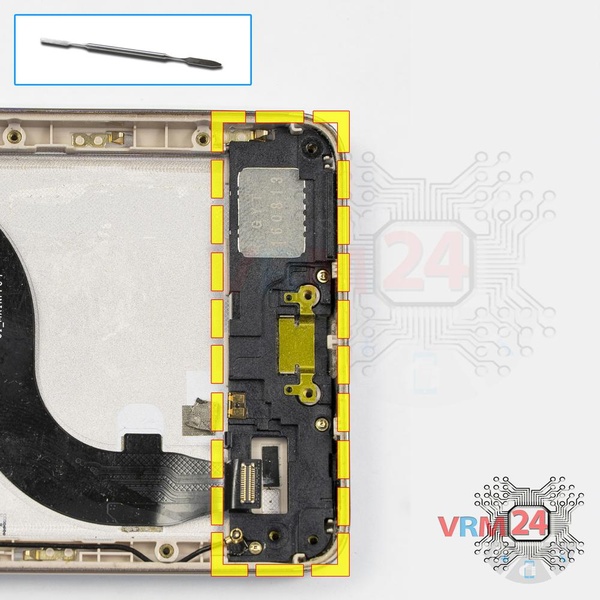

Шаг 13. Отсоединяем динамик

Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.

ℹ️️ Такой динамик устанавливается на очень большом количестве моделей данного производителя и меняется довольно просто. Для замены динамика, нужно слегка и аккуратно подогреть его поверхность для размягчения клеевой основы и новый - обязательно приклеить! Иначе при воспроизведении мелодий и музыки, динамик будет дребезжать и издавать посторонние звуки.

⚠️ При обратной сборке, обязательно проверьте, чтобы прижимные контакты на плате и контактные площадки на блоке совпадали и соприкасались, иначе возможна потеря сигнала сотовой сети или сигнал может быть очень слабым.

Как разобрать LeEco Cool 1, Шаг 14/1 Как разобрать LeEco Cool 1, Шаг 14/2 Как разобрать LeEco Cool 1, Шаг 14/3

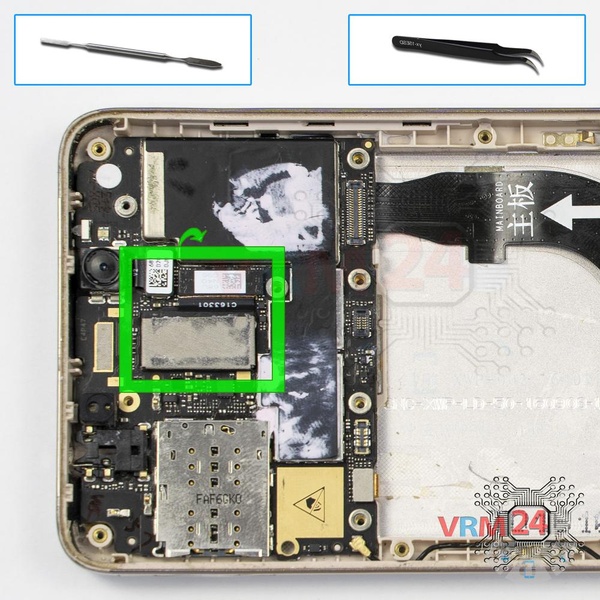

Шаг 14. Отсоединяем камеры

Отсоединяем коннектор на печатной плате и снимаем сборку из двух тыловых камер.

Как разобрать LeEco Cool 1, Шаг 15/1 Как разобрать LeEco Cool 1, Шаг 15/2

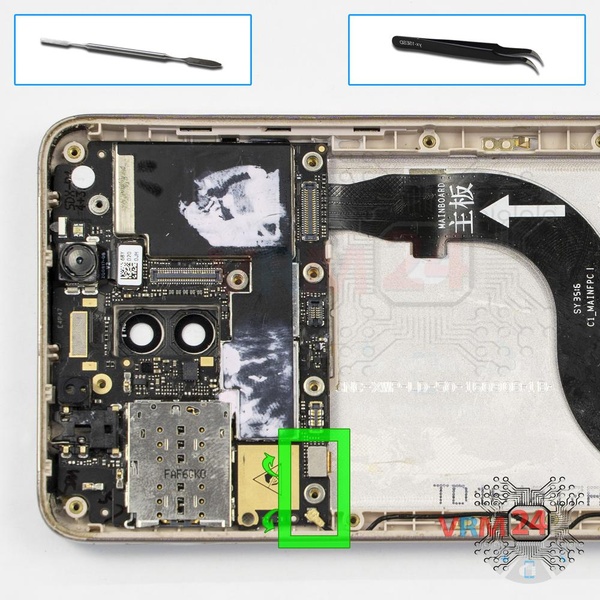

Шаг 15. Отсоединяем коннекторы

Отсоединяем коннекторы коаксиального кабеля и шлейфа датчика отпечатка пальцев.

⚠️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.

Как разобрать LeEco Cool 1, Шаг 16/1 Как разобрать LeEco Cool 1, Шаг 16/2 Как разобрать LeEco Cool 1, Шаг 16/3

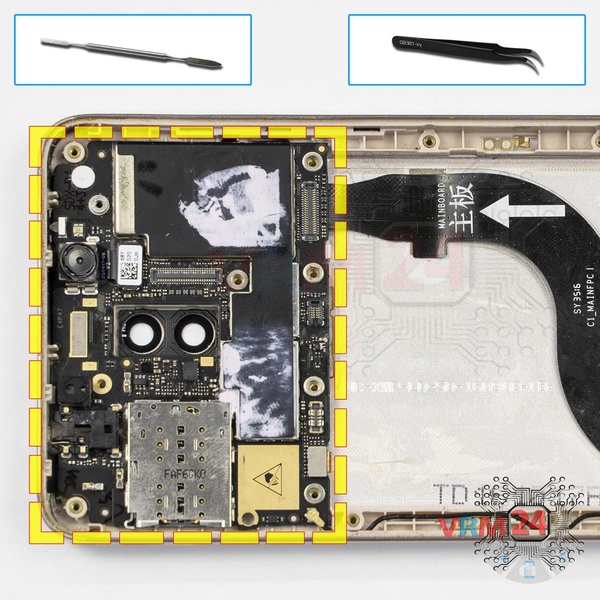

Шаг 16. Переворачиваем основную плату

Переворачиваем печатную плату.

Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

Как разобрать LeEco Cool 1, Шаг 17/1 Как разобрать LeEco Cool 1, Шаг 17/2 Как разобрать LeEco Cool 1, Шаг 17/3

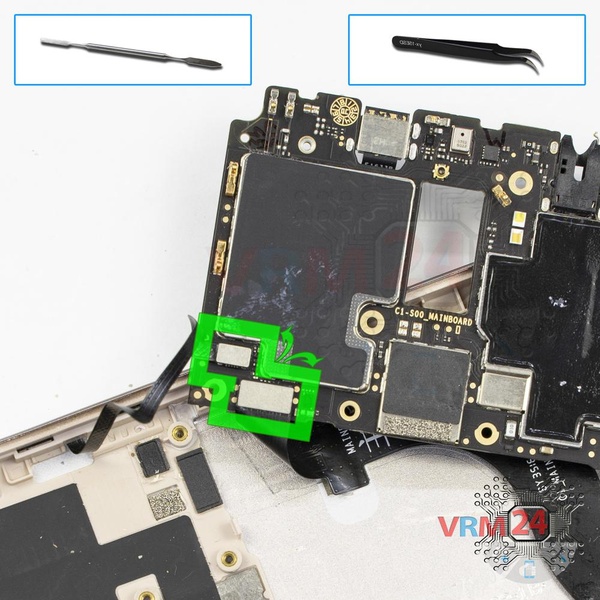

Шаг 17. Отсоединяем коннекторы

Отсоединяем коннекторы шлейфов боковых кнопок и на нижнюю плату. Убираем плату.

⚠️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.

Как разобрать LeEco Cool 1, Шаг 18/1 Как разобрать LeEco Cool 1, Шаг 18/2

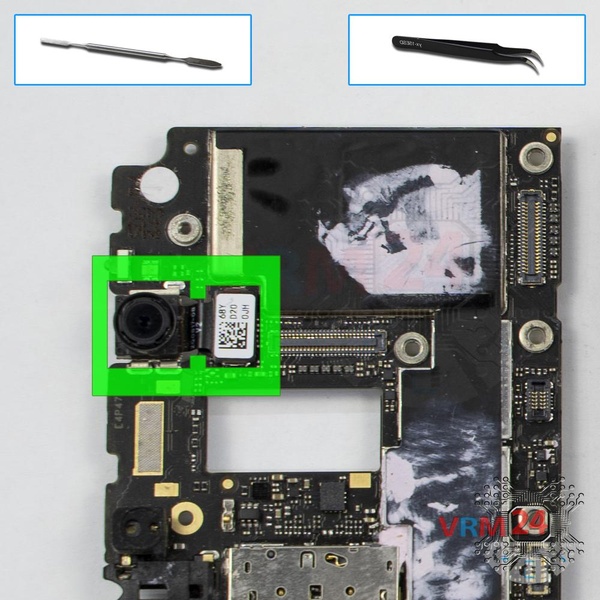

Шаг 18. Отсоединяем фронтальную камеру

Отсоединяем коннектор и снимаем фронтальную камеру.

Как разобрать LeEco Cool 1, Шаг 19/1 Как разобрать LeEco Cool 1, Шаг 19/2 Как разобрать LeEco Cool 1, Шаг 19/3

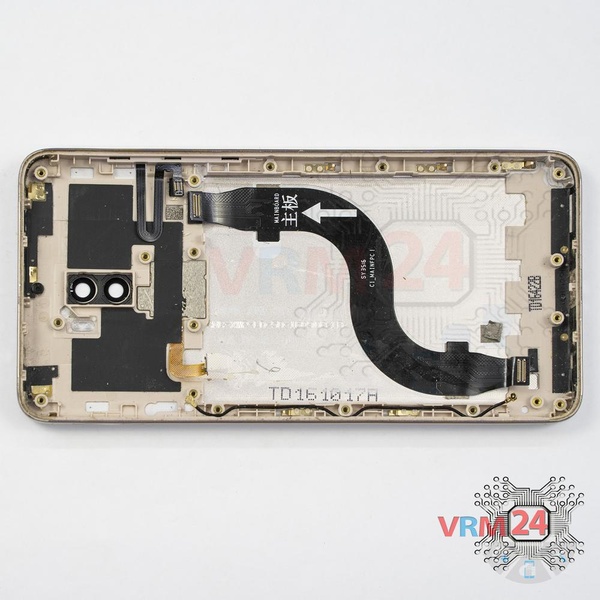

Шаг 19. В корпусе

ℹ️️ В корпусе остались: шлейф кнопок громкости/включения, межплатный шлейф и коаксиальный кабель.

Подробные видео инструкции по разборке и ремонту LeEco Cool 1 от нашего сервисного центра:


Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 27 минут. Наше руководство подходит для всех моделей LeEco Cool 1 — ЛеЭко Кул 1, выпущенных для рынков разных стран.
