LeEco Le Max 2
LeEco Le Max 2 169 0
Сложность разборки:
Сложно

Рекомендованные инструменты

Разборка мобильного девайса LeEco Le Max 2 (ЛеЭко Ле Мах 2) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию, распространению и управлению контентом.


Как разобрать LeEco Le Max 2, Шаг 1/1 Как разобрать LeEco Le Max 2, Шаг 1/2 Как разобрать LeEco Le Max 2, Шаг 1/3 Как разобрать LeEco Le Max 2, Шаг 1/4

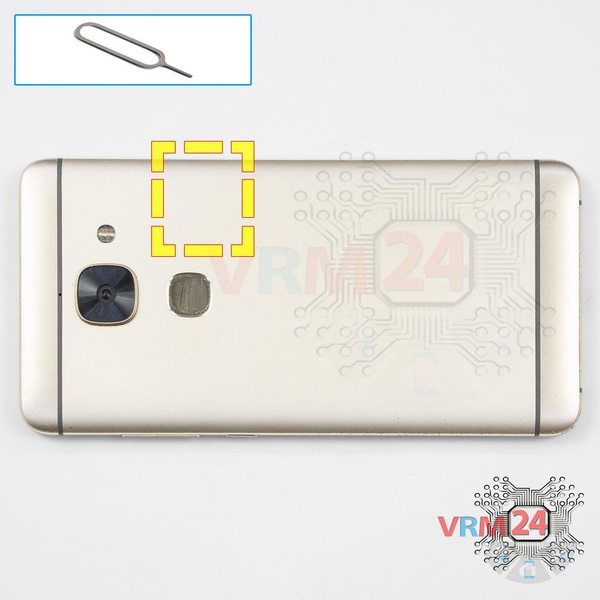

Шаг 1. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем слот Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

Как разобрать LeEco Le Max 2, Шаг 2/1 Как разобрать LeEco Le Max 2, Шаг 2/2 Как разобрать LeEco Le Max 2, Шаг 2/3 Как разобрать LeEco Le Max 2, Шаг 2/4 Как разобрать LeEco Le Max 2, Шаг 2/5 Как разобрать LeEco Le Max 2, Шаг 2/6 Как разобрать LeEco Le Max 2, Шаг 2/7

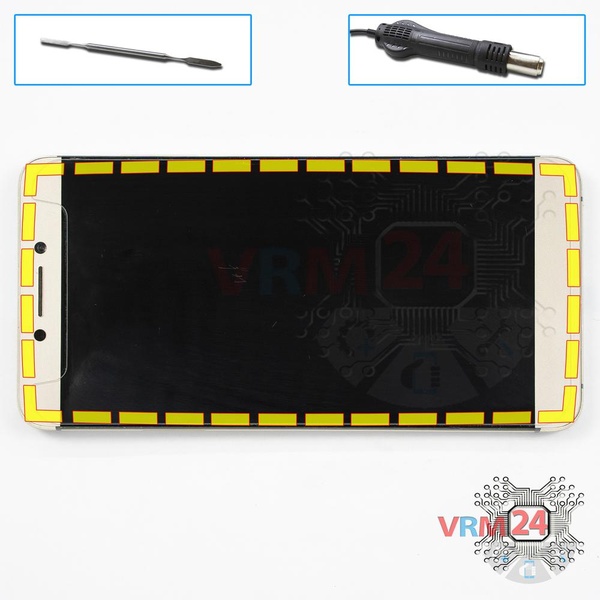

Шаг 2. Открываем дисплейный модуль

⚠️️ Внимание! Разборка имеет максимальную 3-ю сложность, потому что процесс начинается с расклейки дисплейного модуля. Если у Вас нет опыта или Вы не уверены в своих навыках, настоятельно рекомендуем обратиться в специализированный сервисный центр. Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️️ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем. Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки.

Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок. Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы. Весь процесс в деталях можно посмотреть в нашем видео в конце инструкции.

⚠️️ Важно не попасть пленкой между стеклом и дисплейным модулем или между сенсором и матрицей, это приведет к поломке модуля.

⚠️️ Заранее посмотрите на картинке места, где проходят шлейфы сенсора и дисплея под модулем, чтобы случайно их не повредить.

Как разобрать LeEco Le Max 2, Шаг 3/1 Как разобрать LeEco Le Max 2, Шаг 3/2 Как разобрать LeEco Le Max 2, Шаг 3/3 Как разобрать LeEco Le Max 2, Шаг 3/4

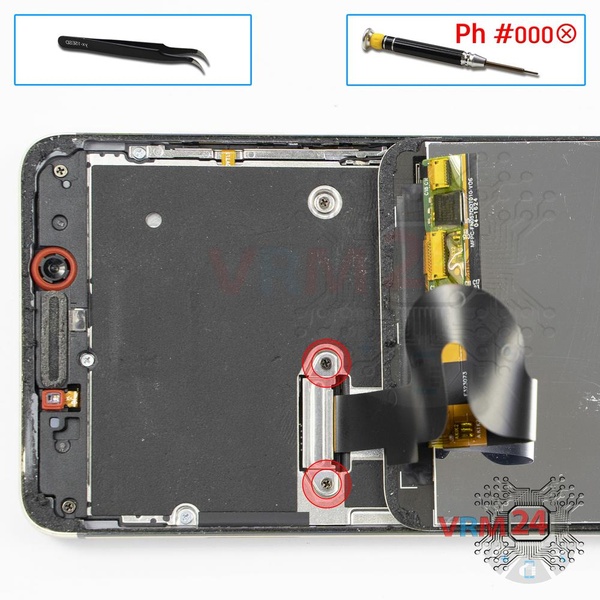

Шаг 3. Откручиваем винты

При помощи отвертки (Phillips 1.5 мм PH000) откручиваем 2 винта и снимаем фиксатор коннекторов.

⚠️ Старайтесь контролировать и производить все действия внимательно, чтобы случайно ничего не задеть или замкнуть на печатной плате.

Как разобрать LeEco Le Max 2, Шаг 4/1 Как разобрать LeEco Le Max 2, Шаг 4/2 Как разобрать LeEco Le Max 2, Шаг 4/3 Как разобрать LeEco Le Max 2, Шаг 4/4

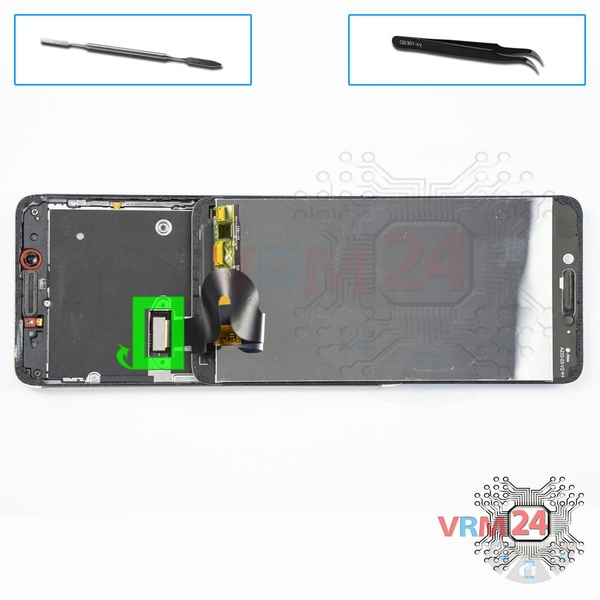

Шаг 4. Отсоединяем коннектор

Отсоединяем коннектор и убираем дисплейный модуль.

Как разобрать LeEco Le Max 2, Шаг 5/1 Как разобрать LeEco Le Max 2, Шаг 5/2 Как разобрать LeEco Le Max 2, Шаг 5/3

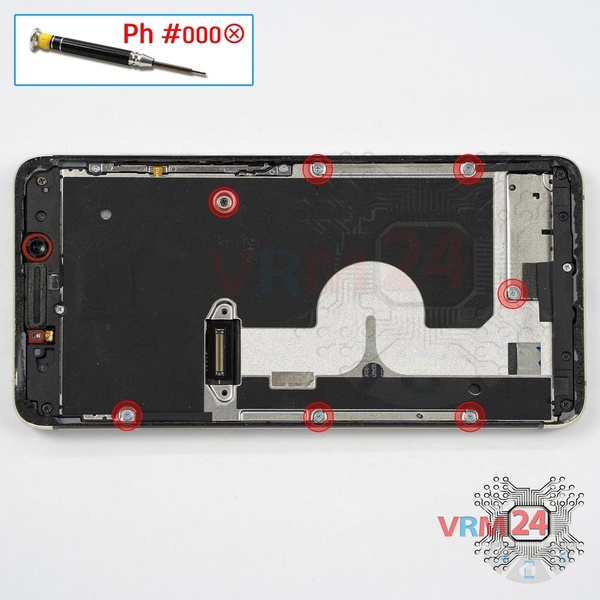

Шаг 5. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 7 малых винтов.

ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

Как разобрать LeEco Le Max 2, Шаг 6/1 Как разобрать LeEco Le Max 2, Шаг 6/2

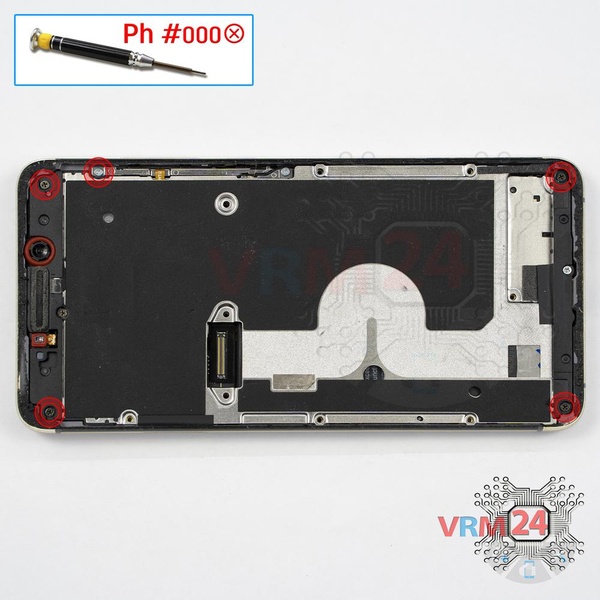

Шаг 6. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 больших винтов.

Как разобрать LeEco Le Max 2, Шаг 7/1 Как разобрать LeEco Le Max 2, Шаг 7/2

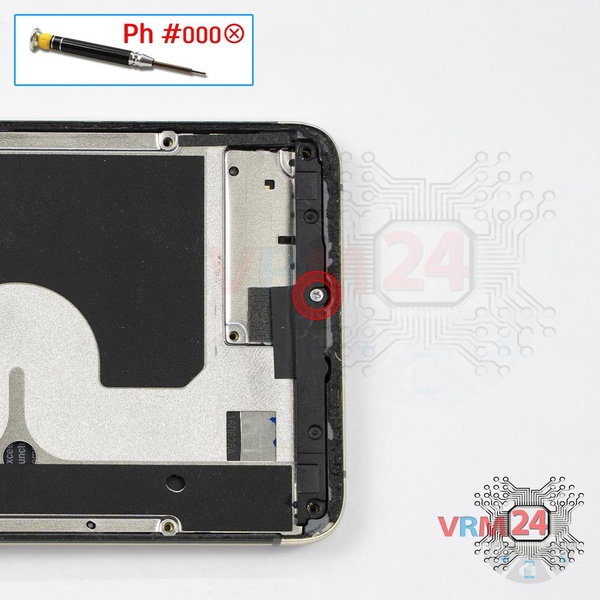

Шаг 7. Откручиваем винт

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 длинный винт.

Как разобрать LeEco Le Max 2, Шаг 8/1 Как разобрать LeEco Le Max 2, Шаг 8/2

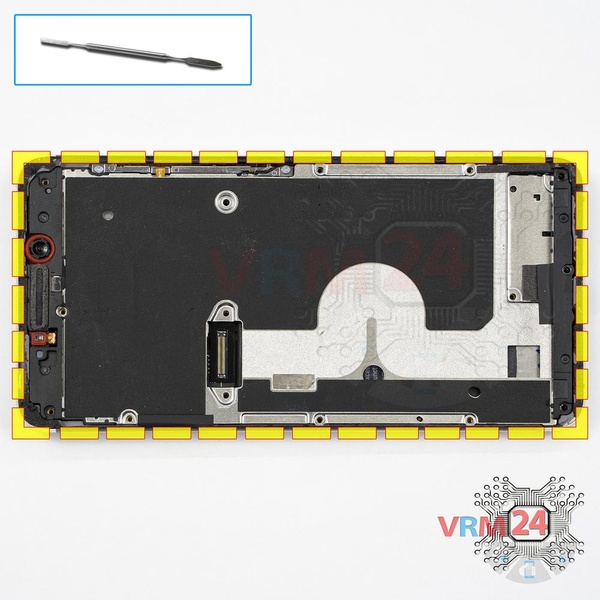

Шаг 8. Отсоединяем крышку

Отсоединяем крышку с антеннами и слуховым динамиком - крышку скрывающую печатную плату. Старайтесь крышки приподнимать за края, и ничего не просовывать между ними, чтобы случайно ничего не задеть или замкнуть на печатной плате.

ℹ️️ На крышке видно металлизированное напыление на пластике в виде дорожек и контактных площадок, это антенны Wi-Fi, Bluetooth и GPS.

⚠️ При обратной сборке, обязательно проверьте, чтобы прижимные контакты на плате и контактные площадки на крышке, совпадали и соприкасались, иначе возможна потеря сигнала или сигнал может быть очень слабым.

Как разобрать LeEco Le Max 2, Шаг 9/1

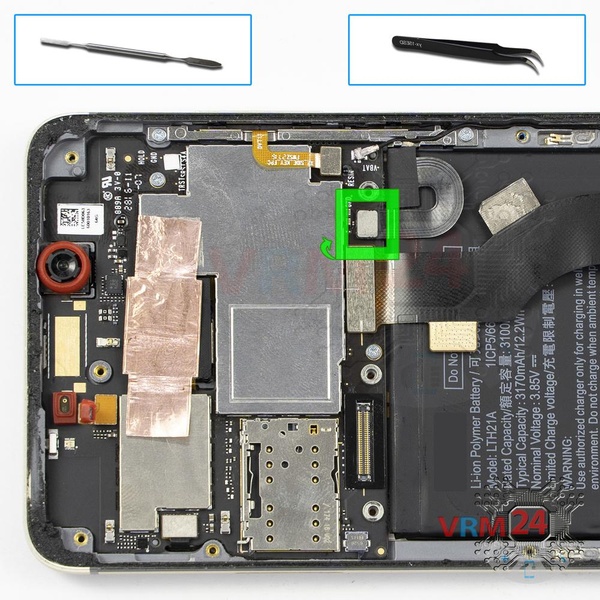

Шаг 9. Отсоединяем коннектор аккумуляторной батареи

При первой же возможности, отсоединяем коннектор аккумуляторной батареи.

ℹ️️ В модели LeEco Le Max 2, установлен аккумулятор (АКБ) LTH21A емкостью 3100 мАч.

⚠️ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки. Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.

Как разобрать LeEco Le Max 2, Шаг 10/1 Как разобрать LeEco Le Max 2, Шаг 10/2

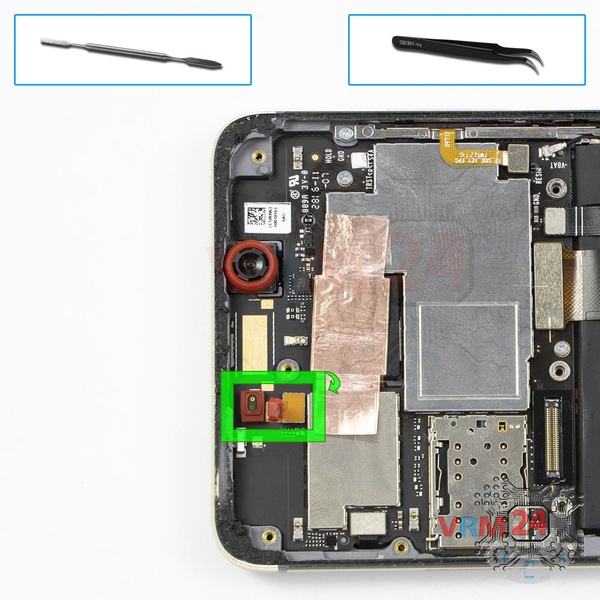

Шаг 10. Отсоединяем датчик приближения

Отсоединяем коннектор и снимаем датчик приближения.

Как разобрать LeEco Le Max 2, Шаг 11/1 Как разобрать LeEco Le Max 2, Шаг 11/2 Как разобрать LeEco Le Max 2, Шаг 11/3 Как разобрать LeEco Le Max 2, Шаг 11/4

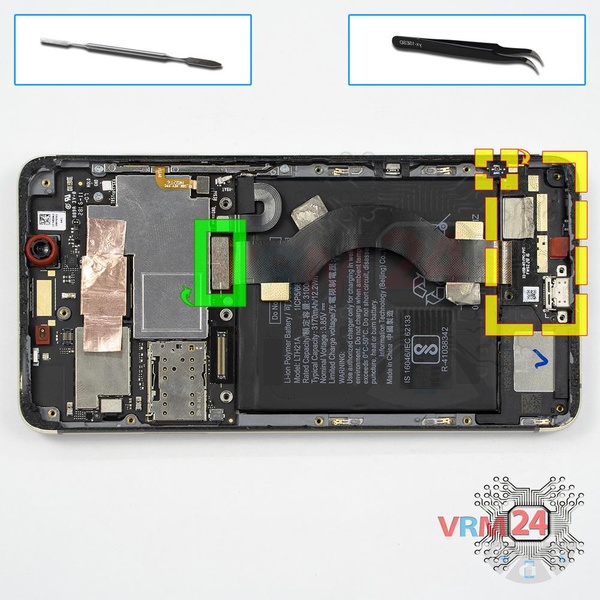

Шаг 11. Снимаем субплату

Отсоединяем коннектор межплатного шлейфа на основной плате и коаксиального кабеля на дополнительной и снимаем дополнительную плату с межплатным шлейфом.

⚠️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.

Как разобрать LeEco Le Max 2, Шаг 12/1 Как разобрать LeEco Le Max 2, Шаг 12/2 Как разобрать LeEco Le Max 2, Шаг 12/3

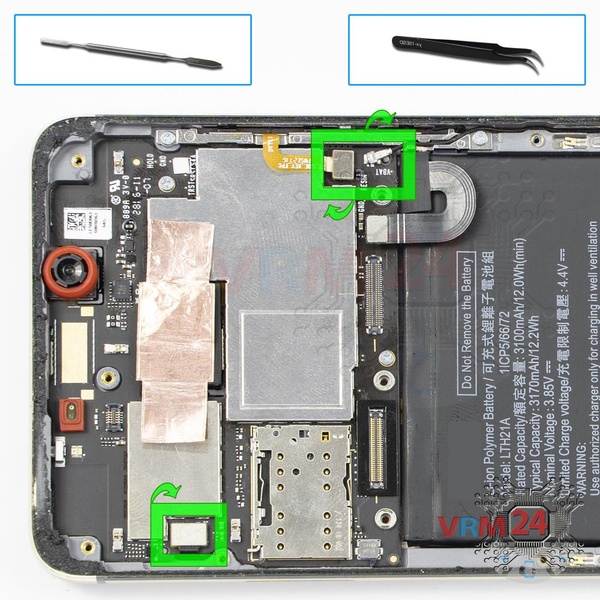

Шаг 12. Отсоединяем коннекторы

Отсоединяем коннекторы шлейфов боковых кнопок, датчика отпечатка пальцев и коаксиального кабеля.

Как разобрать LeEco Le Max 2, Шаг 13/1 Как разобрать LeEco Le Max 2, Шаг 13/2 Как разобрать LeEco Le Max 2, Шаг 13/3

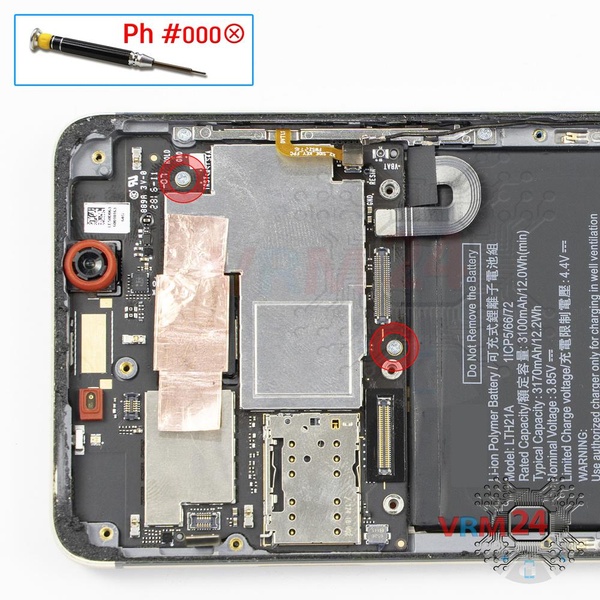

Шаг 13. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта на основной плате.

Как разобрать LeEco Le Max 2, Шаг 14/1 Как разобрать LeEco Le Max 2, Шаг 14/2 Как разобрать LeEco Le Max 2, Шаг 14/3

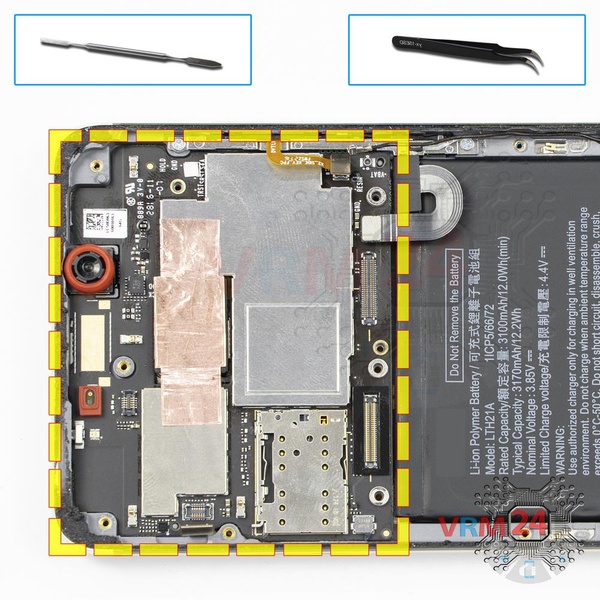

Шаг 14. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

Как разобрать LeEco Le Max 2, Шаг 15/1 Как разобрать LeEco Le Max 2, Шаг 15/2 Как разобрать LeEco Le Max 2, Шаг 15/3 Как разобрать LeEco Le Max 2, Шаг 15/4 Как разобрать LeEco Le Max 2, Шаг 15/5

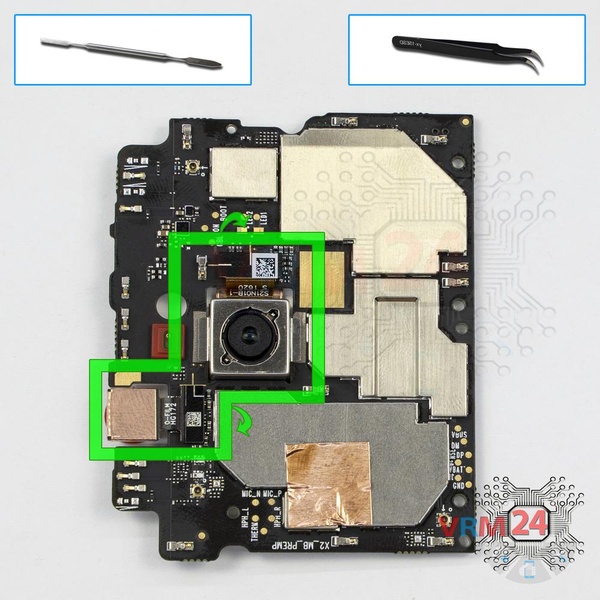

Шаг 15. Отсоединяем камеры

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеры.

Подробные видео инструкции по разборке и ремонту LeEco Le Max 2 от нашего сервисного центра:


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 6 минут. Наше руководство подходит для всех моделей LeEco Le Max 2 — ЛеЭко Ле Мах 2, выпущенных для рынков разных стран.
