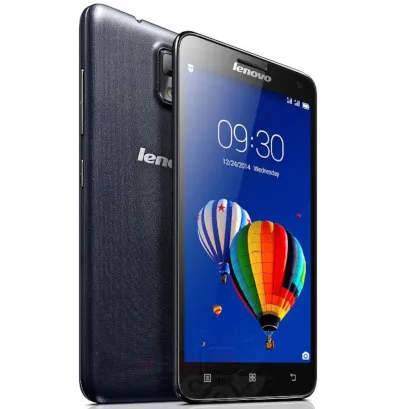

Lenovo S580
Lenovo S580
Сложность разборки:
Легко
Время разборки:
4 мин

Рекомендованные инструменты

Фен Фен
Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Lenovo S580 (Леново Эс580) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Lenovo S580, Шаг 1/1 Как разобрать Lenovo S580, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

Как разобрать Lenovo S580, Шаг 2/1 Как разобрать Lenovo S580, Шаг 2/2

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Lenovo S580, Шаг 3/1 Как разобрать Lenovo S580, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 8 болтов по периметру телефона.

Как разобрать Lenovo S580, Шаг 4/1 Как разобрать Lenovo S580, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Lenovo S580, Шаг 5/1 Как разобрать Lenovo S580, Шаг 5/2

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на основной плате.

Как разобрать Lenovo S580, Шаг 6/1 Как разобрать Lenovo S580, Шаг 6/2

Шаг 6.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Lenovo S580, Шаг 7/1 Как разобрать Lenovo S580, Шаг 7/2 Как разобрать Lenovo S580, Шаг 7/3 Как разобрать Lenovo S580, Шаг 7/4

Шаг 7.

Отсоединяем коннекторы на печатной плате и из фиксирующего отверстия в рамке модуля вынимаем микрофон.

Как разобрать Lenovo S580, Шаг 8/1

Шаг 8.

Отклеиваем и приподнимаем вкладыш скрывающий шлейф.

Как разобрать Lenovo S580, Шаг 9/1 Как разобрать Lenovo S580, Шаг 9/2

Шаг 9.

Снимаем печатную плату.

Как разобрать Lenovo S580, Шаг 10/1 Как разобрать Lenovo S580, Шаг 10/2 Как разобрать Lenovo S580, Шаг 10/3

Шаг 10.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Lenovo S580 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Lenovo #Lenovo S580
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей Lenovo S580 — Леново Эс580, выпущенных для рынков разных стран.
