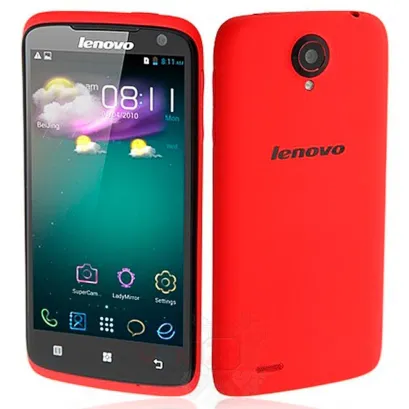

Lenovo S820
Lenovo S820 +1k 0
Сложность разборки:
Легко
Время разборки:
4 мин

Рекомендованные инструменты

Разборка мобильного девайса Lenovo S820 с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию, распространению и управлению контентом.


Как разобрать Lenovo S820, Шаг 1/1 Как разобрать Lenovo S820, Шаг 1/2

Шаг 1

Открываем заднюю крышку.

Как разобрать Lenovo S820, Шаг 2/1 Как разобрать Lenovo S820, Шаг 2/2

Шаг 2

Отсоединяем аккумуляторную батарею.

Как разобрать Lenovo S820, Шаг 3/1 Как разобрать Lenovo S820, Шаг 3/2

Шаг 3

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов по периметру телефона.

Как разобрать Lenovo S820, Шаг 4/1 Как разобрать Lenovo S820, Шаг 4/2

Шаг 4

Отсоединяем среднюю рамку.

Как разобрать Lenovo S820, Шаг 5/1 Как разобрать Lenovo S820, Шаг 5/2

Шаг 5

Отсоединяем клавиши кнопок громкости.

Как разобрать Lenovo S820, Шаг 6/1 Как разобрать Lenovo S820, Шаг 6/2

Шаг 6

Отсоединяем коннектор коаксиального кабеля на нижней печатной плате, приподнимаем плату, отсоединяем коннектор с внутренней стороны и снимаем плату.

Как разобрать Lenovo S820, Шаг 7/1 Как разобрать Lenovo S820, Шаг 7/2

Шаг 7

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на основной плате.

Как разобрать Lenovo S820, Шаг 8/1 Как разобрать Lenovo S820, Шаг 8/2

Шаг 8

Отсоединяем коннекторы на печатной плате.

Как разобрать Lenovo S820, Шаг 9/1 Как разобрать Lenovo S820, Шаг 9/2 Как разобрать Lenovo S820, Шаг 9/3

Шаг 9

Переворачиваем плату, отсоединяем коннекторы с внутренней стороны и вынимаем печатную плату.

Как разобрать Lenovo S820, Шаг 10/1 Как разобрать Lenovo S820, Шаг 10/2 Как разобрать Lenovo S820, Шаг 10/3

Шаг 10

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Lenovo S820 от нашего сервисного центра:


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей Lenovo S820 , выпущенных для рынков разных стран.
