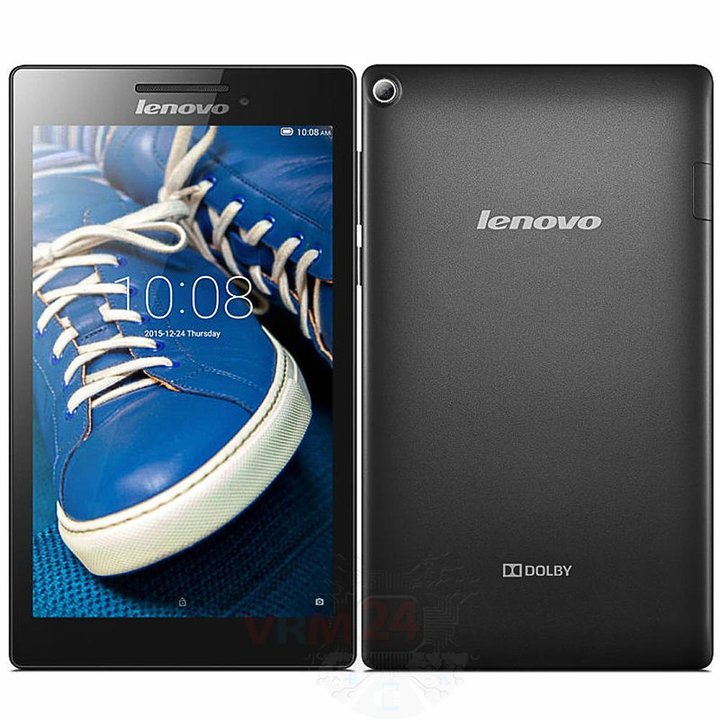

Lenovo Tab 2 A7-20

Lenovo Tab 2 A7-20

Сложность разборки:
Легко

Время разборки:
6 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса Lenovo Tab 2 A7-20 (Леново Таб 2) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Lenovo Tab 2 A7-20, Шаг 1/1

Как разобрать Lenovo Tab 2 A7-20, Шаг 1/2

Как разобрать Lenovo Tab 2 A7-20, Шаг 1/1

Как разобрать Lenovo Tab 2 A7-20, Шаг 1/2

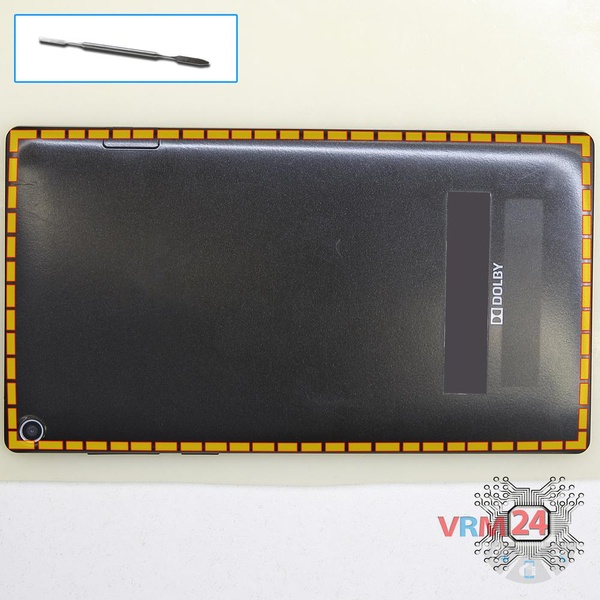

Шаг 1.

Открываем заднюю крышку.

Как разобрать Lenovo Tab 2 A7-20, Шаг 2/1

Как разобрать Lenovo Tab 2 A7-20, Шаг 2/2

Как разобрать Lenovo Tab 2 A7-20, Шаг 2/3

Как разобрать Lenovo Tab 2 A7-20, Шаг 2/1

Как разобрать Lenovo Tab 2 A7-20, Шаг 2/2

Как разобрать Lenovo Tab 2 A7-20, Шаг 2/3

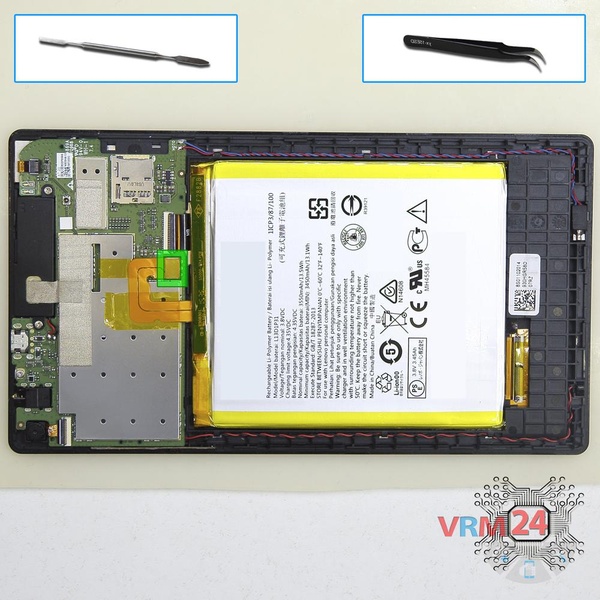

Шаг 2.

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Lenovo Tab 2 A7-20, Шаг 3/1

Как разобрать Lenovo Tab 2 A7-20, Шаг 3/2

Как разобрать Lenovo Tab 2 A7-20, Шаг 3/1

Как разобрать Lenovo Tab 2 A7-20, Шаг 3/2

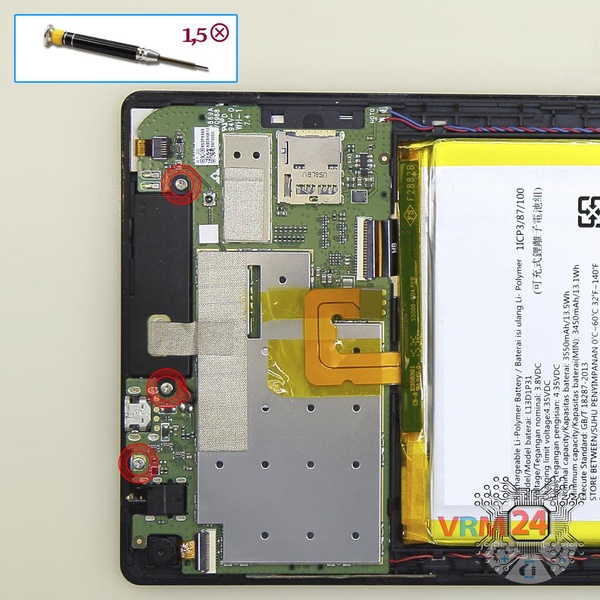

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта в верхней части телефона.

Как разобрать Lenovo Tab 2 A7-20, Шаг 4/1

Как разобрать Lenovo Tab 2 A7-20, Шаг 4/2

Как разобрать Lenovo Tab 2 A7-20, Шаг 4/3

Как разобрать Lenovo Tab 2 A7-20, Шаг 4/1

Как разобрать Lenovo Tab 2 A7-20, Шаг 4/2

Как разобрать Lenovo Tab 2 A7-20, Шаг 4/3

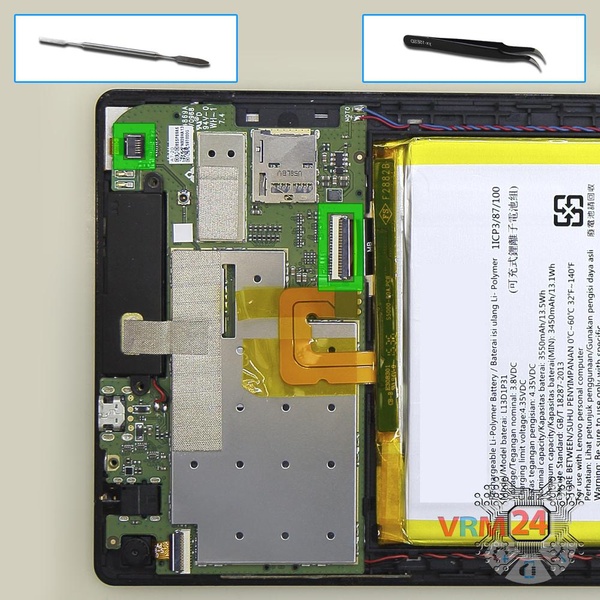

Шаг 4.

Отсоединяем коннекторы на печатной плате.

Как разобрать Lenovo Tab 2 A7-20, Шаг 5/1

Как разобрать Lenovo Tab 2 A7-20, Шаг 5/2

Как разобрать Lenovo Tab 2 A7-20, Шаг 5/3

Как разобрать Lenovo Tab 2 A7-20, Шаг 5/1

Как разобрать Lenovo Tab 2 A7-20, Шаг 5/2

Как разобрать Lenovo Tab 2 A7-20, Шаг 5/3

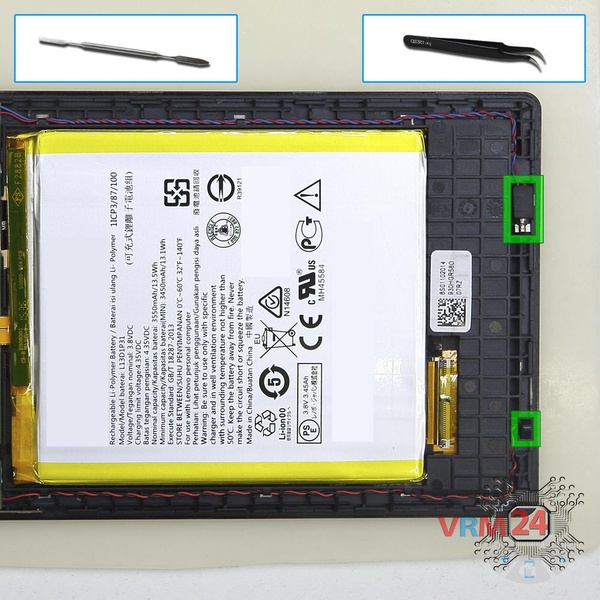

Шаг 5.

Из фиксирующих отверстий в рамке модуля вынимаем вибромотор и микрофон.

Как разобрать Lenovo Tab 2 A7-20, Шаг 6/1

Как разобрать Lenovo Tab 2 A7-20, Шаг 6/2

Как разобрать Lenovo Tab 2 A7-20, Шаг 6/1

Как разобрать Lenovo Tab 2 A7-20, Шаг 6/2

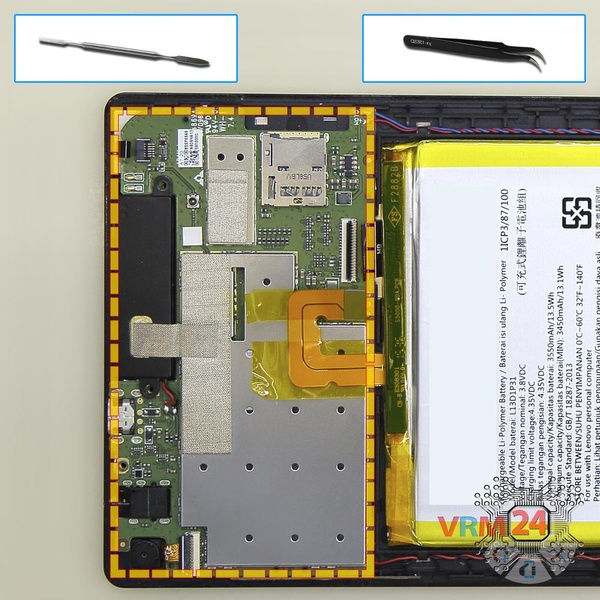

Шаг 6.

Снимаем печатную плату.

Как разобрать Lenovo Tab 2 A7-20, Шаг 7/1

Как разобрать Lenovo Tab 2 A7-20, Шаг 7/2

Как разобрать Lenovo Tab 2 A7-20, Шаг 7/3

Как разобрать Lenovo Tab 2 A7-20, Шаг 7/1

Как разобрать Lenovo Tab 2 A7-20, Шаг 7/2

Как разобрать Lenovo Tab 2 A7-20, Шаг 7/3

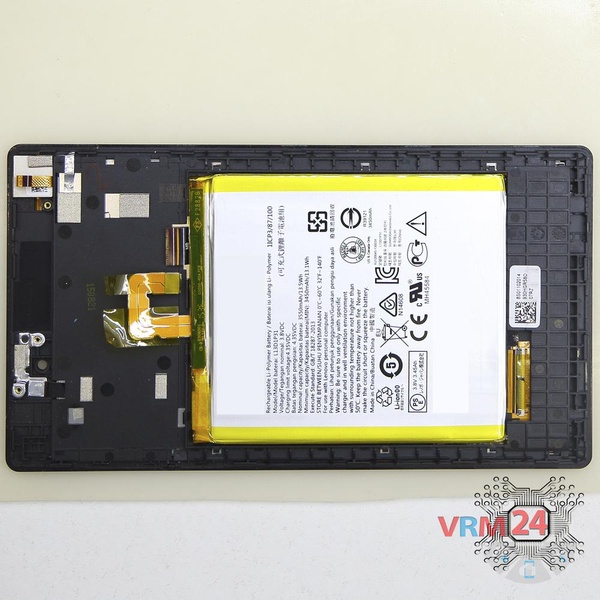

Шаг 7.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Lenovo Tab 2 A7-20 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Lenovo #Lenovo Tab 2 A7-20

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Lenovo Tab 2 A7-20 — Леново Таб 2, выпущенных для рынков разных стран.
