Lenovo Tab 4 TB-X304L
Lenovo Tab 4 TB-X304L +2k 1
Сложность разборки:
Легко
Время разборки:
13 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая Отвертка 1,5 мм
Инструмент открытия Инструмент открытия
Пинцет Пинцет

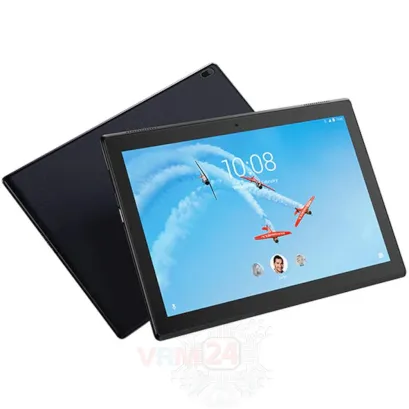

Разборка мобильного девайса Lenovo Tab 4 TB-X304L (Lenovo Tab 4 10'' TB-X304F (Wi-Fi only)) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию, распространению и управлению контентом.

Как разобрать Lenovo Tab 4 TB-X304L, Шаг 1/1 Как разобрать Lenovo Tab 4 TB-X304L, Шаг 1/2

Шаг 1

Открываем заднюю крышку.
Как разобрать Lenovo Tab 4 TB-X304L, Шаг 2/1 Как разобрать Lenovo Tab 4 TB-X304L, Шаг 2/2

Шаг 2

При помощи отвертки (крестовая 1,5 мм) откручиваем 8 болтов фиксирующих аккумуляторную батарею.
Как разобрать Lenovo Tab 4 TB-X304L, Шаг 3/1 Как разобрать Lenovo Tab 4 TB-X304L, Шаг 3/2

Шаг 3

Отсоединяем коннектор и снимаем батарею. Можель батареи для Lenovo Tab 4 10'' - L16D2P31.

Как разобрать Lenovo Tab 4 TB-X304L, Шаг 4/1 Как разобрать Lenovo Tab 4 TB-X304L, Шаг 4/2

Шаг 4

Отсоединяем среднюю рамку.
Как разобрать Lenovo Tab 4 TB-X304L, Шаг 5/1 Как разобрать Lenovo Tab 4 TB-X304L, Шаг 5/2

Шаг 5

Отсоединяем защитное покрытие и отключаем коннектор разъема гарнитуры.
Как разобрать Lenovo Tab 4 TB-X304L, Шаг 6/1 Как разобрать Lenovo Tab 4 TB-X304L, Шаг 6/2

Шаг 6

Отсоединяем коннекторы.
Как разобрать Lenovo Tab 4 TB-X304L, Шаг 7/1 Как разобрать Lenovo Tab 4 TB-X304L, Шаг 7/2

Шаг 7

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов.
Как разобрать Lenovo Tab 4 TB-X304L, Шаг 8/1 Как разобрать Lenovo Tab 4 TB-X304L, Шаг 8/2

Шаг 8

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на дополнительной плате.
Как разобрать Lenovo Tab 4 TB-X304L, Шаг 9/1 Как разобрать Lenovo Tab 4 TB-X304L, Шаг 9/2

Шаг 9

Отсоединяем коннекторы и снимаем дополнительную плату.
Как разобрать Lenovo Tab 4 TB-X304L, Шаг 10/1 Как разобрать Lenovo Tab 4 TB-X304L, Шаг 10/2

Шаг 10

Отсоединяем коннектор на печатной плате и снимаем основную камеру.
Как разобрать Lenovo Tab 4 TB-X304L, Шаг 11/1 Как разобрать Lenovo Tab 4 TB-X304L, Шаг 11/2

Шаг 11

Снимаем печатную плату.
Как разобрать Lenovo Tab 4 TB-X304L, Шаг 12/1 Как разобрать Lenovo Tab 4 TB-X304L, Шаг 12/2

Шаг 12

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта и снимаем фиксатор разъема гарнитуры.

Как разобрать Lenovo Tab 4 TB-X304L, Шаг 13/1 Как разобрать Lenovo Tab 4 TB-X304L, Шаг 13/2

Шаг 13

Снимаем разъем гарнитуры.
Как разобрать Lenovo Tab 4 TB-X304L, Шаг 14/1 Как разобрать Lenovo Tab 4 TB-X304L, Шаг 14/2

Шаг 14

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.
Как разобрать Lenovo Tab 4 TB-X304L, Шаг 15/1 Как разобрать Lenovo Tab 4 TB-X304L, Шаг 15/2 Как разобрать Lenovo Tab 4 TB-X304L, Шаг 15/3

Шаг 15

Элементы на рамке модуля.
Задать вопрос

Подробные видео инструкции по разборке и ремонту Lenovo Tab 4 TB-X304L от нашего сервисного центра:

#инструкции #Lenovo #Lenovo Tab 4 TB-X304L
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 13 минут.
Наше руководство подходит для всех моделей Lenovo Tab 4 TB-X304L — Lenovo Tab 4 10'' TB-X304F (Wi-Fi only), выпущенных для рынков разных стран.
