Сложность разборки:
Легко
Время разборки:
10 мин

Рекомендованные инструменты

Разборка мобильного девайса Lenovo ZUK Z1 с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию, распространению и управлению контентом.


Как разобрать Lenovo ZUK Z1, Шаг 1/1 Как разобрать Lenovo ZUK Z1, Шаг 1/2

Шаг 1

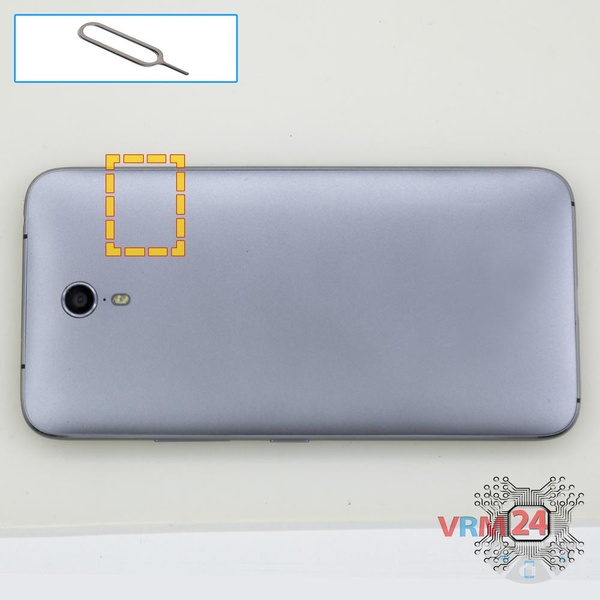

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Lenovo ZUK Z1, Шаг 2/1 Как разобрать Lenovo ZUK Z1, Шаг 2/2

Шаг 2

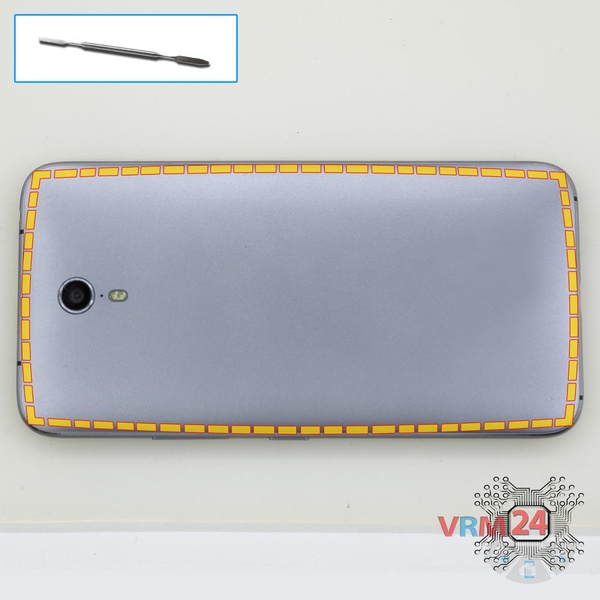

Открываем заднюю крышку.

Как разобрать Lenovo ZUK Z1, Шаг 3/1 Как разобрать Lenovo ZUK Z1, Шаг 3/2

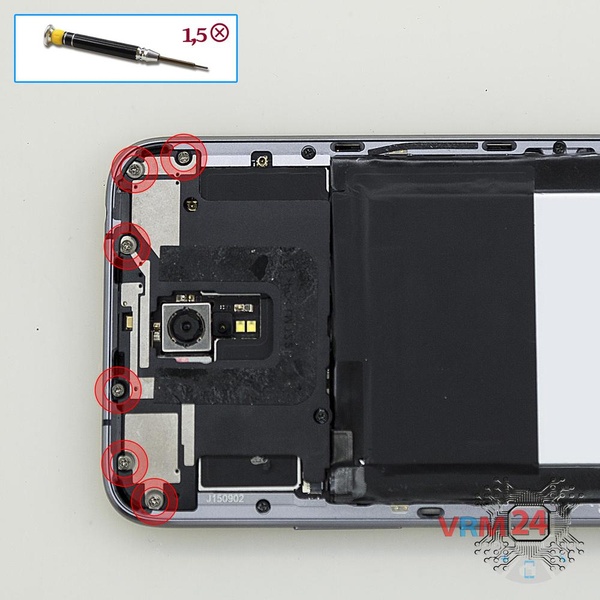

Шаг 3

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов в верхней части.

Как разобрать Lenovo ZUK Z1, Шаг 4/1 Как разобрать Lenovo ZUK Z1, Шаг 4/2

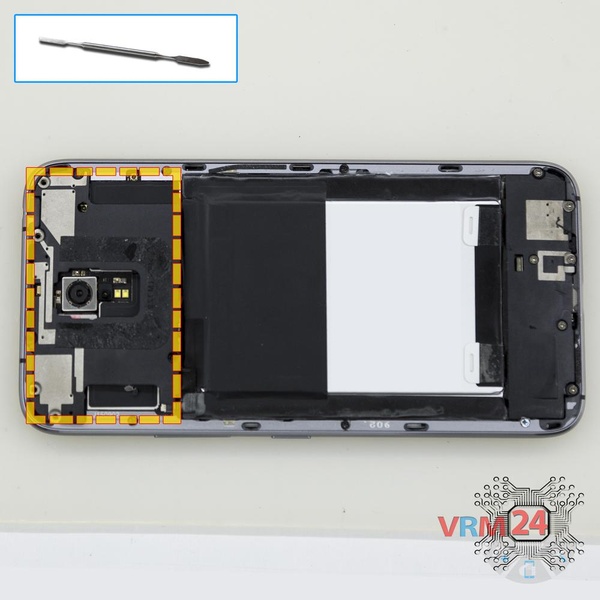

Шаг 4

Отсоединяем панель в верхней части.

Как разобрать Lenovo ZUK Z1, Шаг 5/1 Как разобрать Lenovo ZUK Z1, Шаг 5/2 Как разобрать Lenovo ZUK Z1, Шаг 5/3

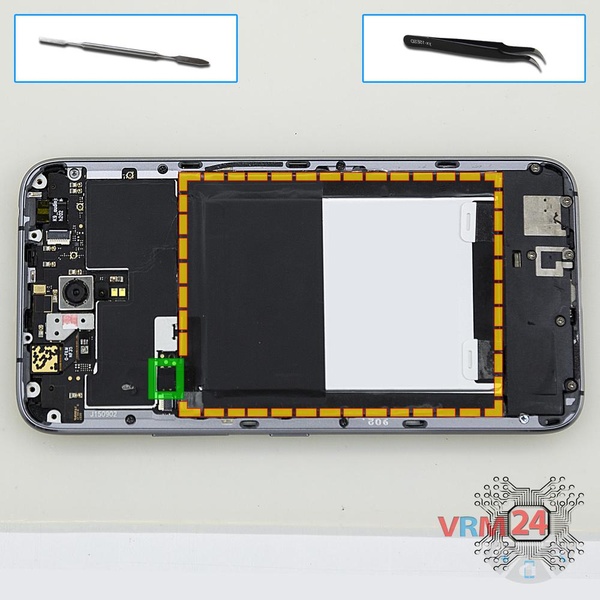

Шаг 5

Отсоединяем аккумуляторную батарею.

Как разобрать Lenovo ZUK Z1, Шаг 6/1 Как разобрать Lenovo ZUK Z1, Шаг 6/2

Шаг 6

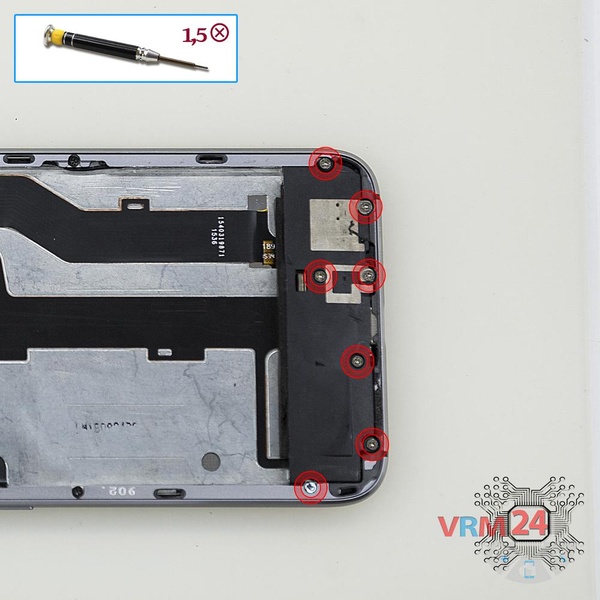

При помощи отвертки (крестовая 1,5 мм) откручиваем 7 болтов в нижней части.

Как разобрать Lenovo ZUK Z1, Шаг 7/1 Как разобрать Lenovo ZUK Z1, Шаг 7/2

Шаг 7

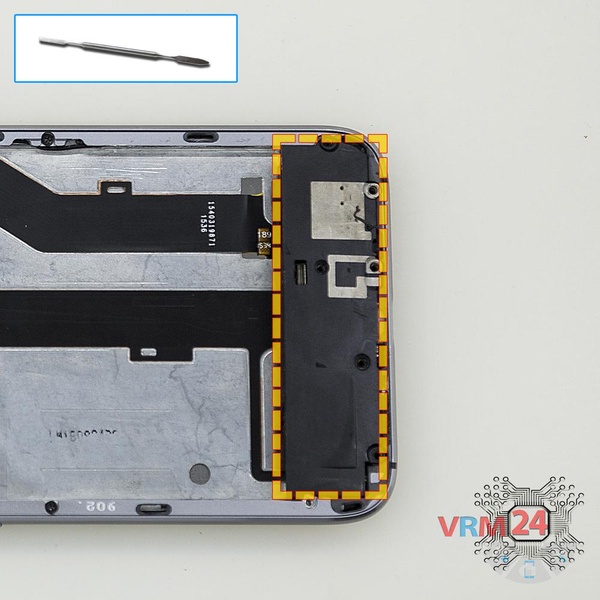

Отсоединяем блок с динамиком в нижней части.

Как разобрать Lenovo ZUK Z1, Шаг 8/1 Как разобрать Lenovo ZUK Z1, Шаг 8/2

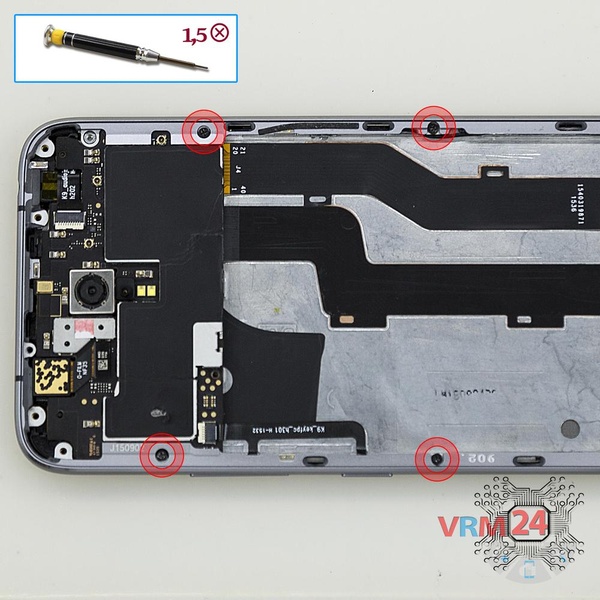

Шаг 8

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта.

Как разобрать Lenovo ZUK Z1, Шаг 9/1 Как разобрать Lenovo ZUK Z1, Шаг 9/2

Шаг 9

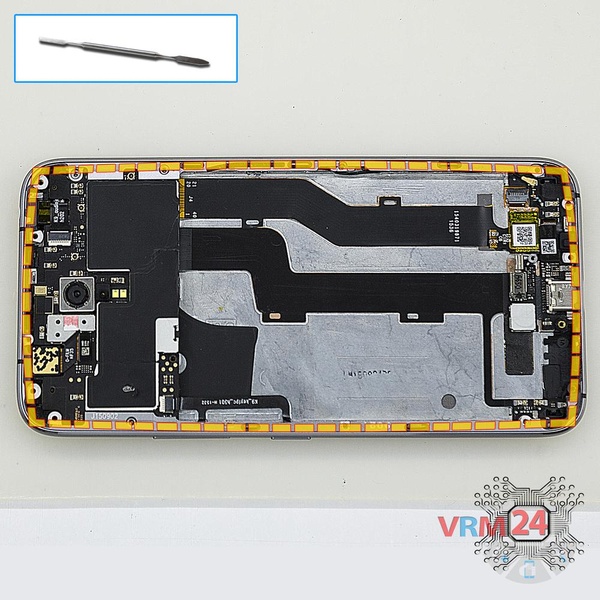

Отсоединяем среднюю рамку.

Как разобрать Lenovo ZUK Z1, Шаг 10/1 Как разобрать Lenovo ZUK Z1, Шаг 10/2

Шаг 10

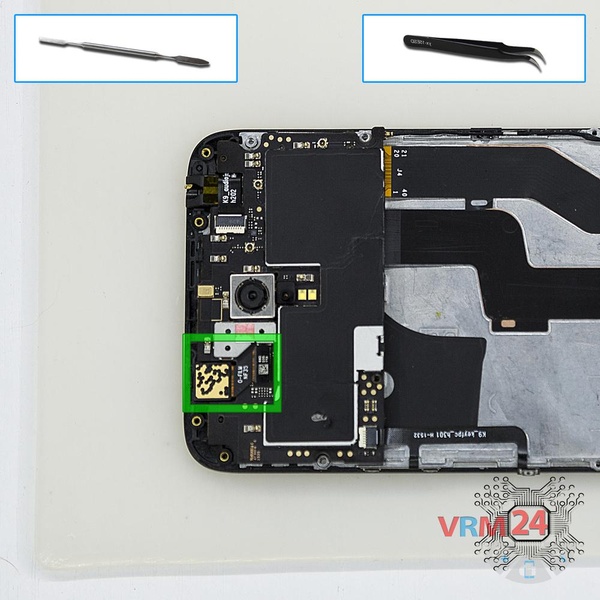

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

Как разобрать Lenovo ZUK Z1, Шаг 11/1 Как разобрать Lenovo ZUK Z1, Шаг 11/2

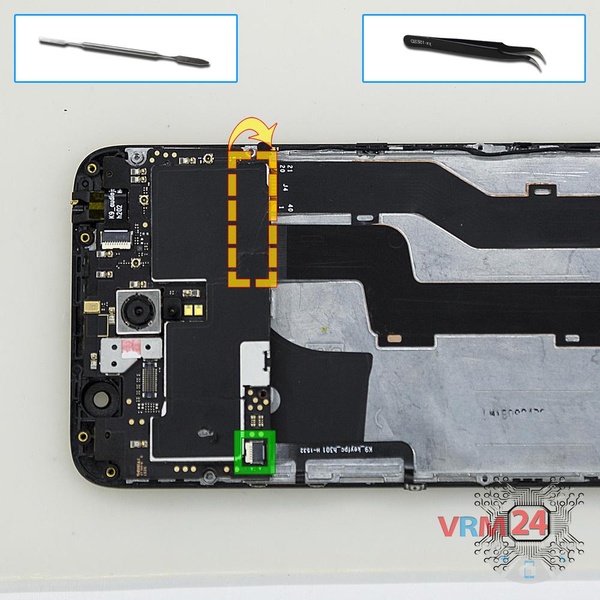

Шаг 11

Отсоединяем коннекторы на печатной плате.

⚠️ Обратите внимание!

Два коннектора расположены с внутренней стороны.

Как разобрать Lenovo ZUK Z1, Шаг 12/1 Как разобрать Lenovo ZUK Z1, Шаг 12/2

Шаг 12

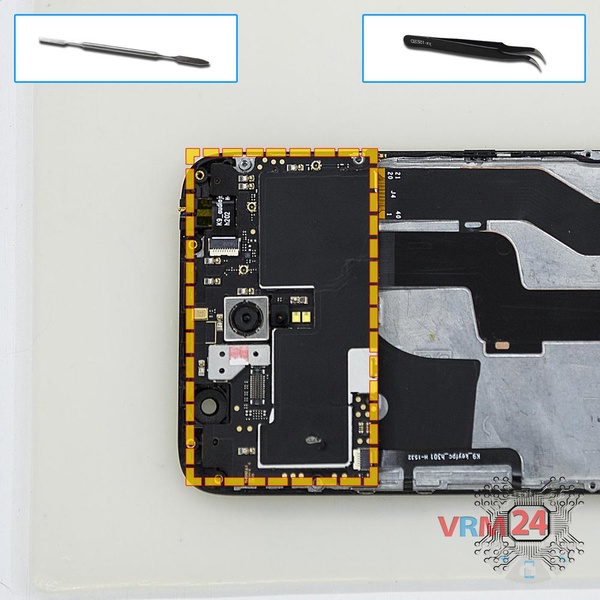

Снимаем печатную плату.

Как разобрать Lenovo ZUK Z1, Шаг 13/1 Как разобрать Lenovo ZUK Z1, Шаг 13/2

Шаг 13

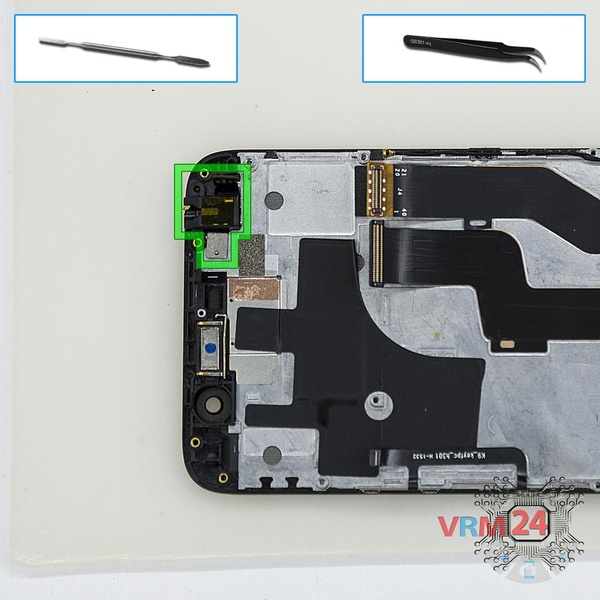

Из фиксирующего отверстия в рамке модуля вынимаем разъем гарнитуры.

Как разобрать Lenovo ZUK Z1, Шаг 14/1 Как разобрать Lenovo ZUK Z1, Шаг 14/2 Как разобрать Lenovo ZUK Z1, Шаг 14/3

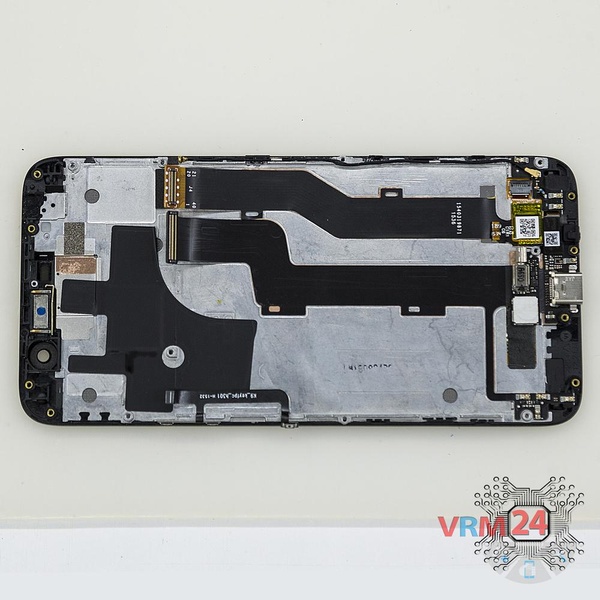

Шаг 14

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Lenovo ZUK Z1 от нашего сервисного центра:


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 10 минут.
Наше руководство подходит для всех моделей Lenovo ZUK Z1 , выпущенных для рынков разных стран.
