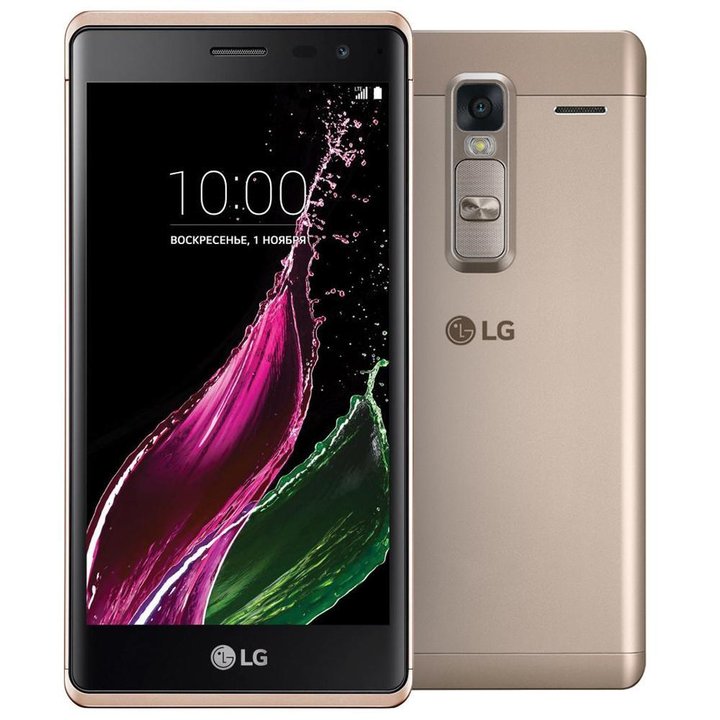

LG Class H650E

LG Class H650E

Сложность разборки:
Легко

Время разборки:
10 мин

Рекомендованные инструменты

Отвертка Шестигранная Т4

Отвертка шестигранная т4

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Разборка/Ремонт мобильного девайса LG Class H650E (ЛГ Класс H650E) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать LG Class H650E, Шаг 1/1

Как разобрать LG Class H650E, Шаг 1/2

Как разобрать LG Class H650E, Шаг 1/1

Как разобрать LG Class H650E, Шаг 1/2

Шаг 1.

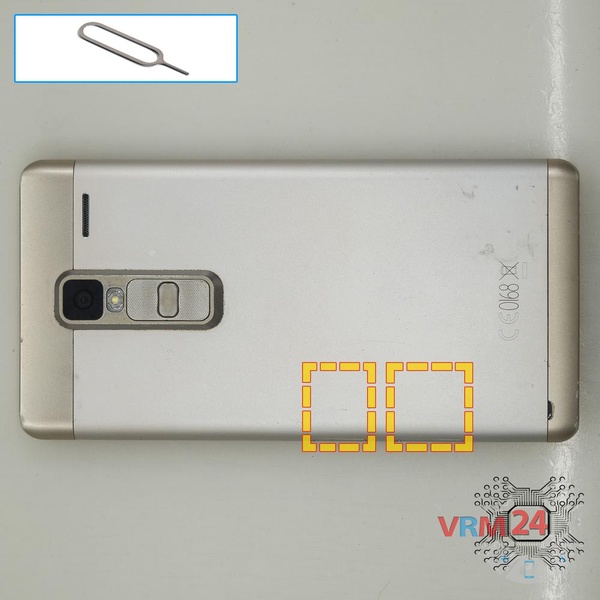

При помощи инструмента ключ открываем слоты сим карт и вынимаем их.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать LG Class H650E, Шаг 2/1

Как разобрать LG Class H650E, Шаг 2/2

Как разобрать LG Class H650E, Шаг 2/1

Как разобрать LG Class H650E, Шаг 2/2

Шаг 2.

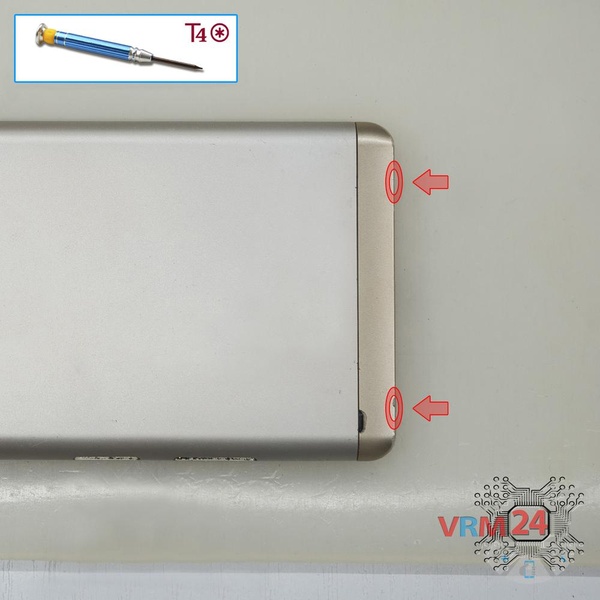

При помощи отвертки (шестигранная Т4) откручиваем 2 болта на торце фиксирующих нижнюю крышку.

Как разобрать LG Class H650E, Шаг 3/1

Как разобрать LG Class H650E, Шаг 3/2

Как разобрать LG Class H650E, Шаг 3/1

Как разобрать LG Class H650E, Шаг 3/2

Шаг 3.

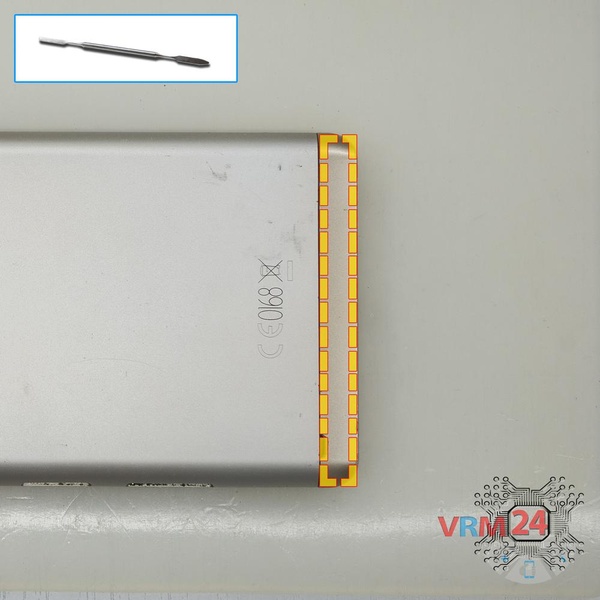

Снимаем нижнюю крышку.

Как разобрать LG Class H650E, Шаг 4/1

Как разобрать LG Class H650E, Шаг 4/2

Как разобрать LG Class H650E, Шаг 4/1

Как разобрать LG Class H650E, Шаг 4/2

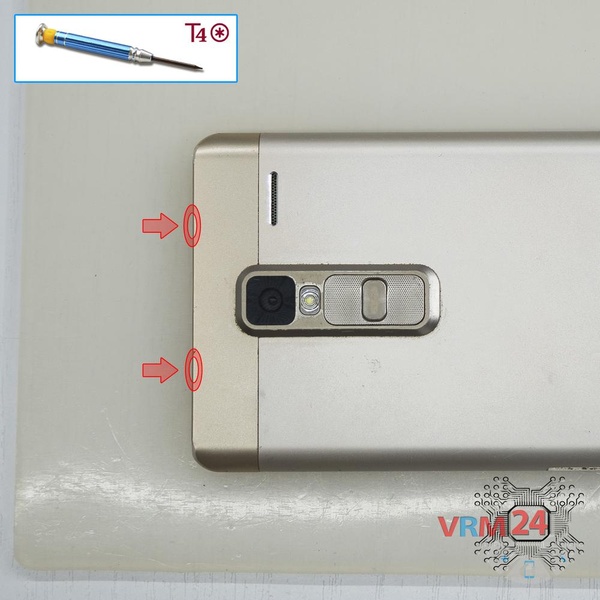

Шаг 4.

При помощи отвертки (шестигранная Т4) откручиваем 2 болта на торце фиксирующих заднюю крышку.

Как разобрать LG Class H650E, Шаг 5/1

Как разобрать LG Class H650E, Шаг 5/2

Как разобрать LG Class H650E, Шаг 5/1

Как разобрать LG Class H650E, Шаг 5/2

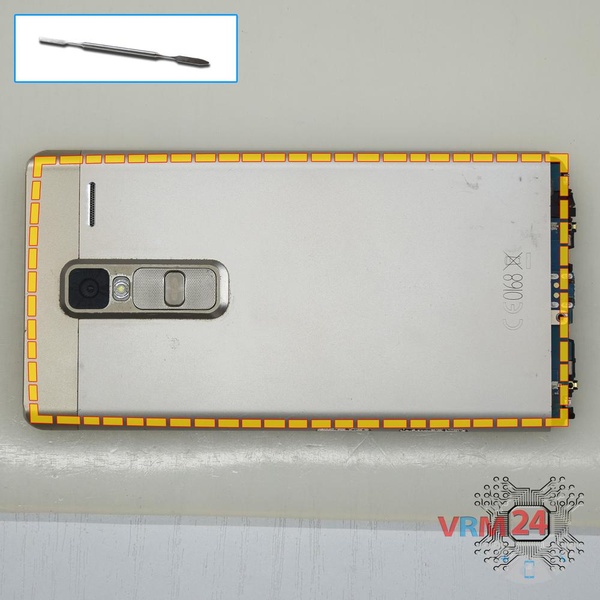

Шаг 5.

Снимаем заднюю крышку.

Как разобрать LG Class H650E, Шаг 6/1

Как разобрать LG Class H650E, Шаг 6/2

Как разобрать LG Class H650E, Шаг 6/1

Как разобрать LG Class H650E, Шаг 6/2

Шаг 6.

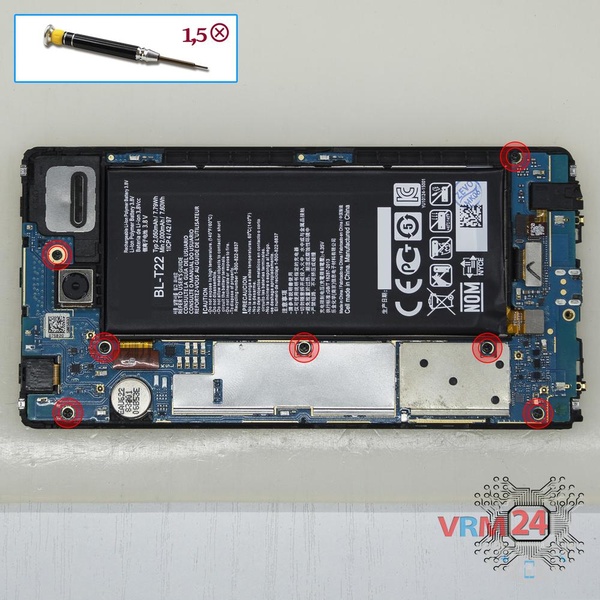

При помощи отвертки (крестовая 1,5 мм) откручиваем 7 болтов по периметру телефона.

Как разобрать LG Class H650E, Шаг 7/1

Как разобрать LG Class H650E, Шаг 7/2

Как разобрать LG Class H650E, Шаг 7/3

Как разобрать LG Class H650E, Шаг 7/1

Как разобрать LG Class H650E, Шаг 7/2

Как разобрать LG Class H650E, Шаг 7/3

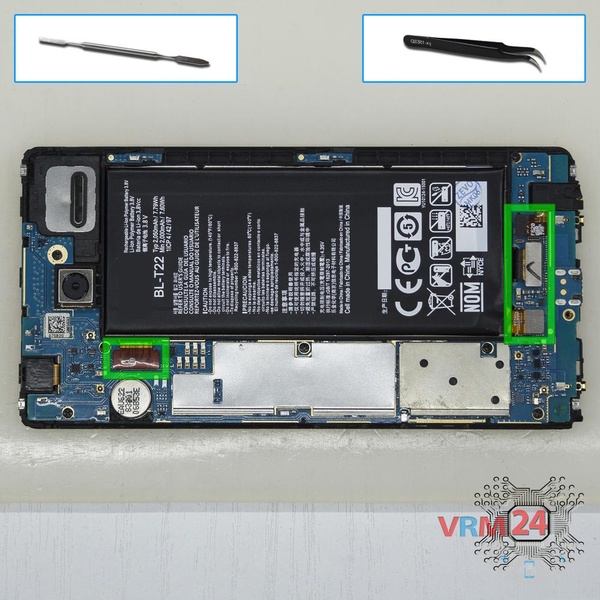

Шаг 7.

Отсоединяем коннекторы на печатной плате.

Как разобрать LG Class H650E, Шаг 8/1

Как разобрать LG Class H650E, Шаг 8/2

Как разобрать LG Class H650E, Шаг 8/1

Как разобрать LG Class H650E, Шаг 8/2

Шаг 8.

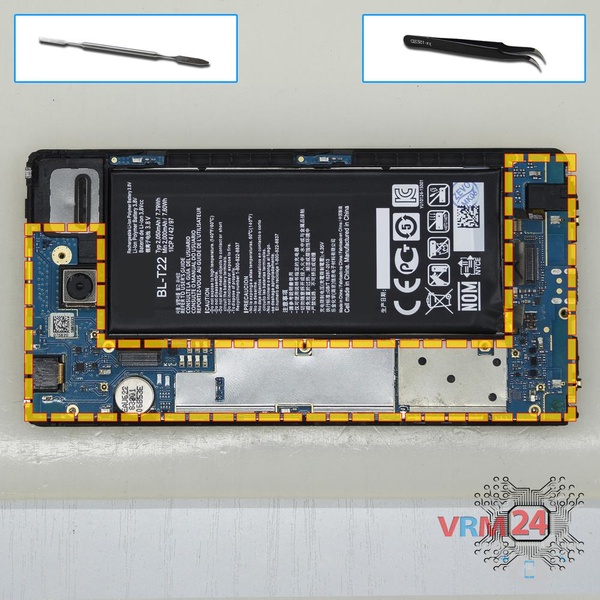

Снимаем печатную плату.

Как разобрать LG Class H650E, Шаг 9/1

Как разобрать LG Class H650E, Шаг 9/2

Как разобрать LG Class H650E, Шаг 9/1

Как разобрать LG Class H650E, Шаг 9/2

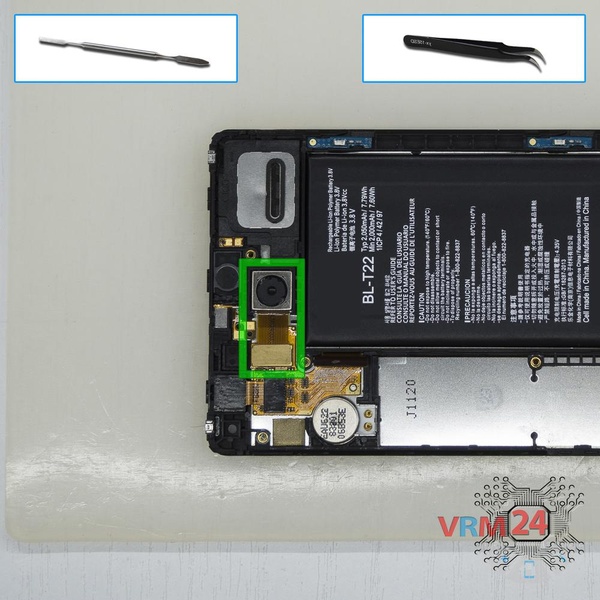

Шаг 9.

Отсоединяем коннектор и снимаем основную камеру.

Как разобрать LG Class H650E, Шаг 10/1

Как разобрать LG Class H650E, Шаг 10/2

Как разобрать LG Class H650E, Шаг 10/1

Как разобрать LG Class H650E, Шаг 10/2

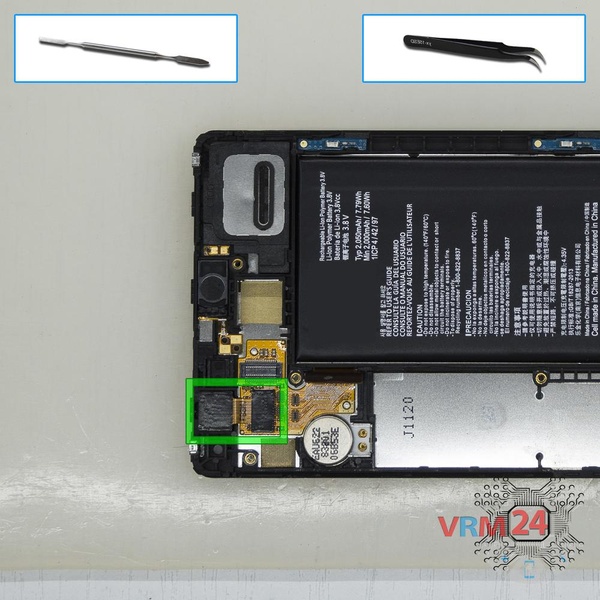

Шаг 10.

Отсоединяем коннектор и снимаем фронтальную камеру.

Как разобрать LG Class H650E, Шаг 11/1

Как разобрать LG Class H650E, Шаг 11/2

Как разобрать LG Class H650E, Шаг 11/1

Как разобрать LG Class H650E, Шаг 11/2

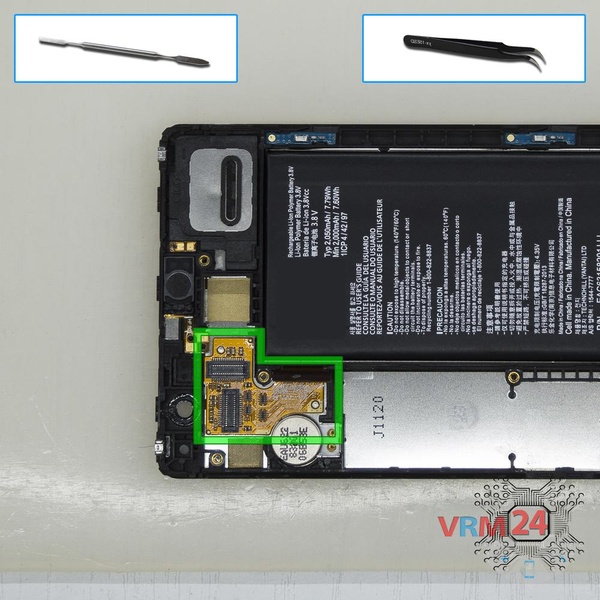

Шаг 11.

Вынимаем шлейф с коннекторами для камер и печатной платы.

Как разобрать LG Class H650E, Шаг 12/1

Как разобрать LG Class H650E, Шаг 12/2

Как разобрать LG Class H650E, Шаг 12/1

Как разобрать LG Class H650E, Шаг 12/2

Шаг 12.

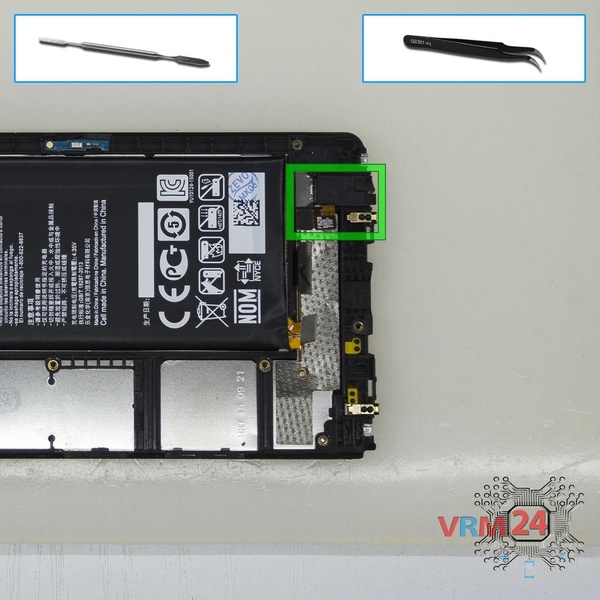

Из фиксирующего отверстия в рамке модуля вынимаем разъем гарнитуры.

Как разобрать LG Class H650E, Шаг 13/1

Как разобрать LG Class H650E, Шаг 13/2

Как разобрать LG Class H650E, Шаг 13/1

Как разобрать LG Class H650E, Шаг 13/2

Шаг 13.

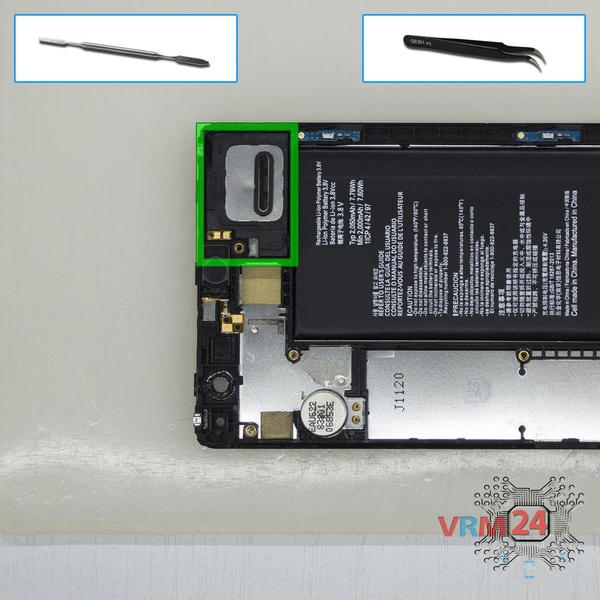

Из фиксирующего отверстия в рамке модуля вынимаем динамик.

Как разобрать LG Class H650E, Шаг 14/1

Как разобрать LG Class H650E, Шаг 14/2

Как разобрать LG Class H650E, Шаг 14/3

Как разобрать LG Class H650E, Шаг 14/1

Как разобрать LG Class H650E, Шаг 14/2

Как разобрать LG Class H650E, Шаг 14/3

Шаг 14.

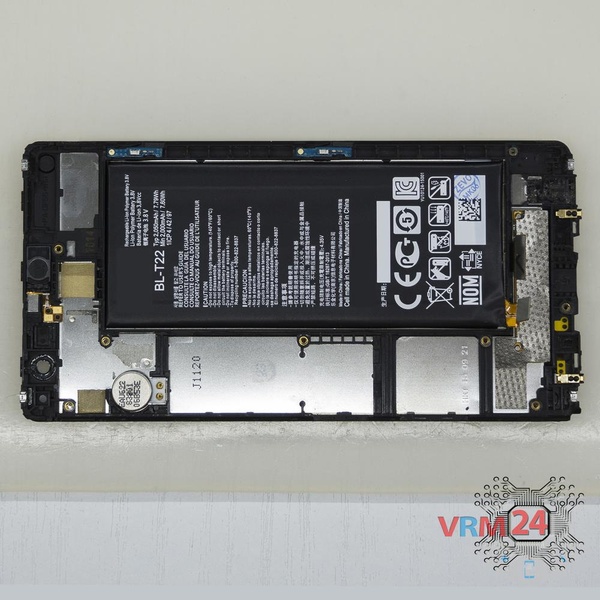

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту LG Class H650E от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #LG #LG Class H650E

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 10 минут.
Наше руководство подходит для всех моделей LG Class H650E — ЛГ Класс H650E, выпущенных для рынков разных стран.
