Сложность разборки:
Легко
Время разборки:
4 мин

Рекомендованные инструменты

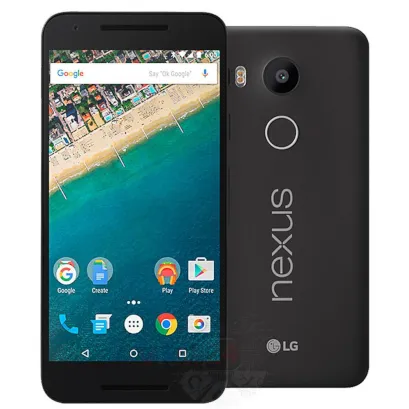

Разборка/Ремонт мобильного девайса LG Nexus 5X H791 (ЛГ Нексус 5Х) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать LG Nexus 5X H791, Шаг 1/1 Как разобрать LG Nexus 5X H791, Шаг 1/2

Шаг 1.

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.


Как разобрать LG Nexus 5X H791, Шаг 2/1 Как разобрать LG Nexus 5X H791, Шаг 2/2

Шаг 2.

Открываем заднюю крышку.


Как разобрать LG Nexus 5X H791, Шаг 3/1 Как разобрать LG Nexus 5X H791, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 10 болтов по периметру телефона.


Как разобрать LG Nexus 5X H791, Шаг 4/1 Как разобрать LG Nexus 5X H791, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку.


Как разобрать LG Nexus 5X H791, Шаг 5/1 Как разобрать LG Nexus 5X H791, Шаг 5/2 Как разобрать LG Nexus 5X H791, Шаг 5/3

Шаг 5.

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.


Как разобрать LG Nexus 5X H791, Шаг 6/1 Как разобрать LG Nexus 5X H791, Шаг 6/2 Как разобрать LG Nexus 5X H791, Шаг 6/3 Как разобрать LG Nexus 5X H791, Шаг 6/4 Как разобрать LG Nexus 5X H791, Шаг 6/5 Как разобрать LG Nexus 5X H791, Шаг 6/6

Шаг 6.

Отсоединяем коннекторы на печатной плате.


Как разобрать LG Nexus 5X H791, Шаг 7/1 Как разобрать LG Nexus 5X H791, Шаг 7/2

Шаг 7.

Вынимаем печатную плату.


Как разобрать LG Nexus 5X H791, Шаг 8/1 Как разобрать LG Nexus 5X H791, Шаг 8/2 Как разобрать LG Nexus 5X H791, Шаг 8/3

Шаг 8.

Из фиксирующих отверстий в рамке модуля вынимаем основную камеру.


Как разобрать LG Nexus 5X H791, Шаг 9/1 Как разобрать LG Nexus 5X H791, Шаг 9/2 Как разобрать LG Nexus 5X H791, Шаг 9/3 Как разобрать LG Nexus 5X H791, Шаг 9/4

Шаг 9.

Из фиксирующих отверстий в рамке модуля вынимаем вибромотор, разъем гарнитуры и динамик.


Как разобрать LG Nexus 5X H791, Шаг 10/1 Как разобрать LG Nexus 5X H791, Шаг 10/2 Как разобрать LG Nexus 5X H791, Шаг 10/3 Как разобрать LG Nexus 5X H791, Шаг 10/4

Шаг 10.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту LG Nexus 5X H791 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей LG Nexus 5X H791 — ЛГ Нексус 5Х, выпущенных для рынков разных стран.
