Сложность разборки:
Средняя
Время разборки:
10 мин

Рекомендованные инструменты

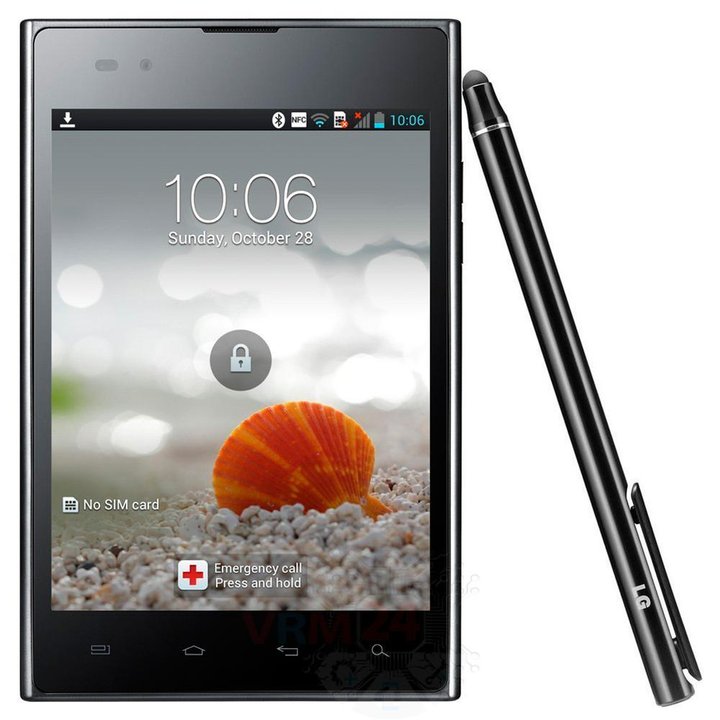

Разборка/Ремонт мобильного девайса LG Optimus Vu P895 (ЛГ Оптимус Ву) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать LG Optimus Vu P895, Шаг 1/1 Как разобрать LG Optimus Vu P895, Шаг 1/2

Шаг 1.

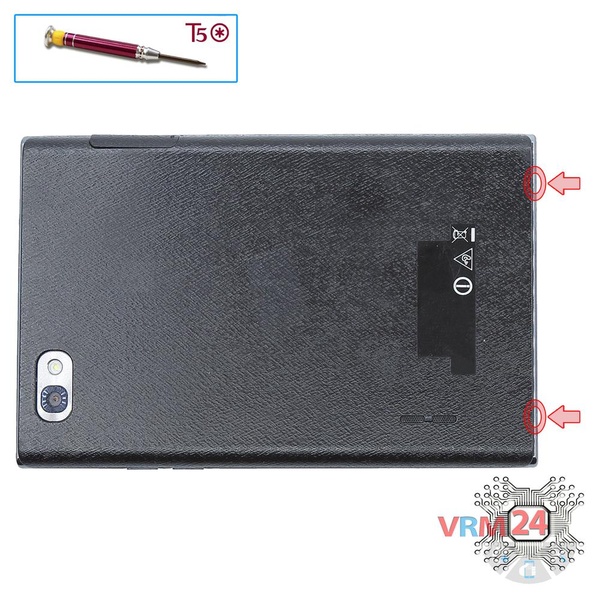

При помощи отвертки (шестигранная Т5) откручиваем 2 болта на торце телефона фиксирующих заднюю крышку.


Как разобрать LG Optimus Vu P895, Шаг 2/1 Как разобрать LG Optimus Vu P895, Шаг 2/2

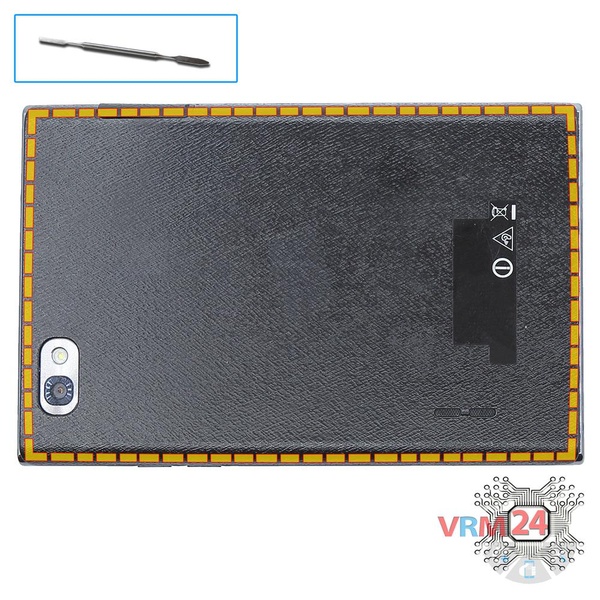

Шаг 2.

Открываем заднюю крышку.


Как разобрать LG Optimus Vu P895, Шаг 3/1 Как разобрать LG Optimus Vu P895, Шаг 3/2

Шаг 3.

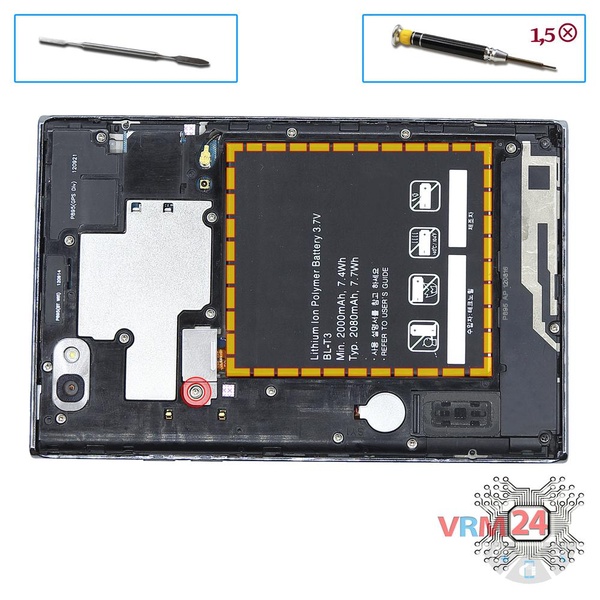

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт фиксирующий защиту коннектора аккумуляторной батареи, снимаем защитную пластину, отключаем коннектор и вынимаем аккумулятор.


Как разобрать LG Optimus Vu P895, Шаг 4/1 Как разобрать LG Optimus Vu P895, Шаг 4/2

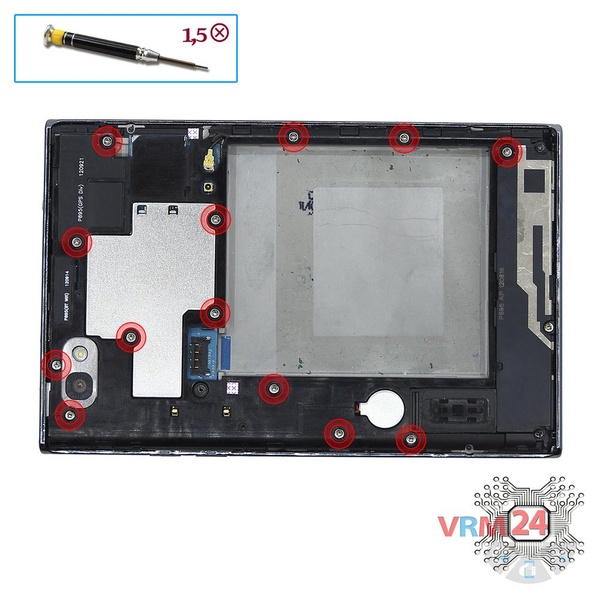

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 13 болтов по периметру телефона.


Как разобрать LG Optimus Vu P895, Шаг 5/1 Как разобрать LG Optimus Vu P895, Шаг 5/2

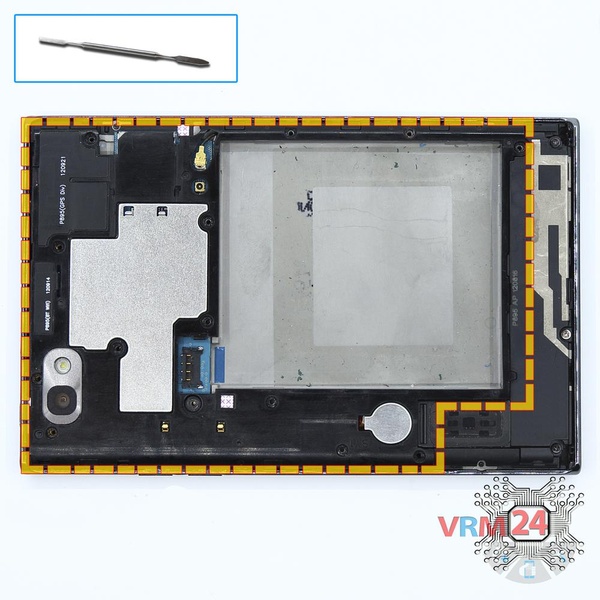

Шаг 5.

Отсоединяем среднюю рамку.


Как разобрать LG Optimus Vu P895, Шаг 6/1 Как разобрать LG Optimus Vu P895, Шаг 6/2

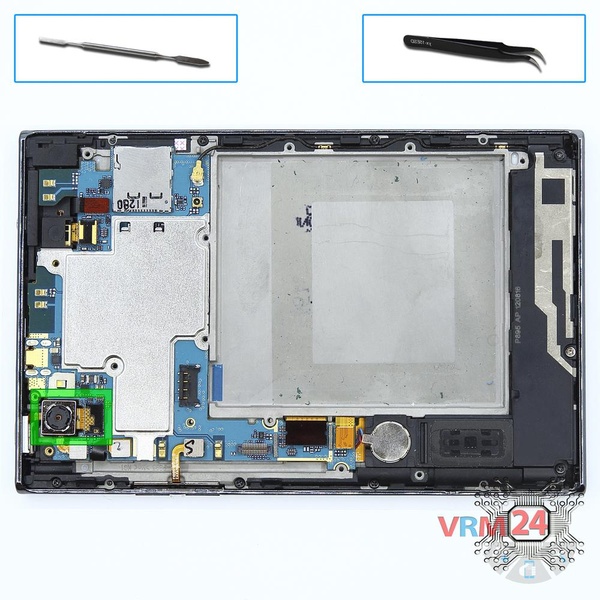

Шаг 6.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.


Как разобрать LG Optimus Vu P895, Шаг 7/1 Как разобрать LG Optimus Vu P895, Шаг 7/2 Как разобрать LG Optimus Vu P895, Шаг 7/3

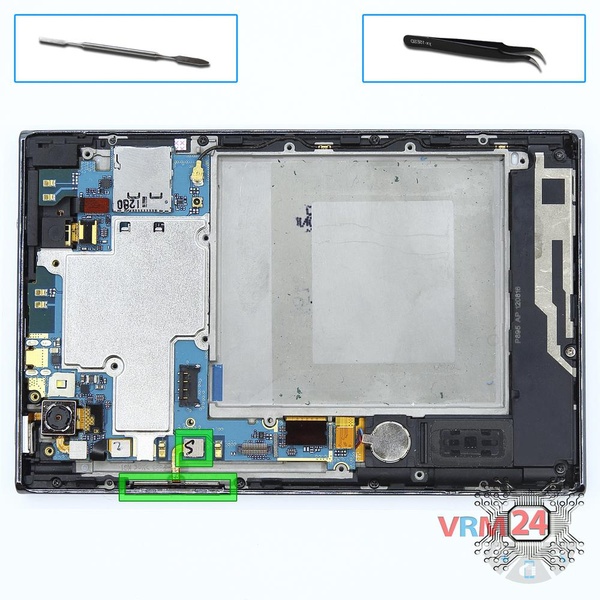

Шаг 7.

Отсоединяем коннектор на печатной плате и снимаем шлейф кнопок громкости.


Как разобрать LG Optimus Vu P895, Шаг 8/1 Как разобрать LG Optimus Vu P895, Шаг 8/2 Как разобрать LG Optimus Vu P895, Шаг 8/3 Как разобрать LG Optimus Vu P895, Шаг 8/4

Шаг 8.

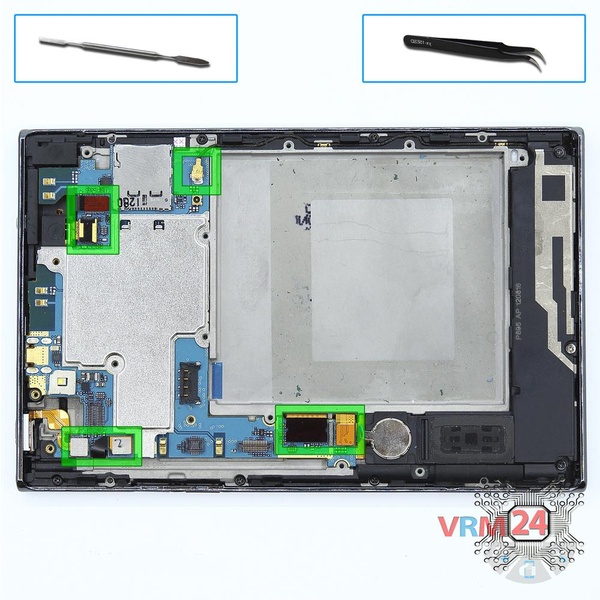

Отсоединяем коннекторы на печатной плате.


Как разобрать LG Optimus Vu P895, Шаг 9/1 Как разобрать LG Optimus Vu P895, Шаг 9/2

Шаг 9.

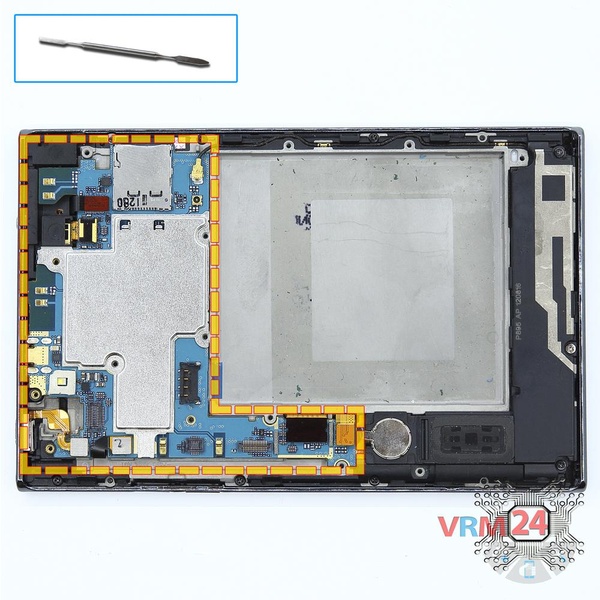

Снимаем печатную плату.


Как разобрать LG Optimus Vu P895, Шаг 10/1 Как разобрать LG Optimus Vu P895, Шаг 10/2

Шаг 10.

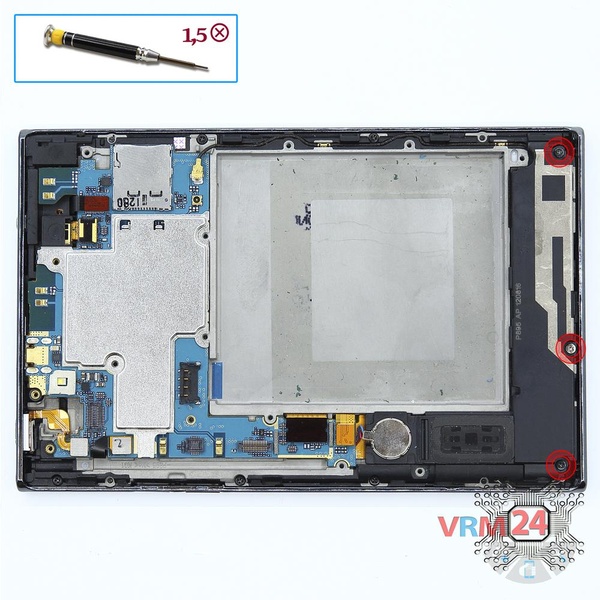

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на нижнем блоке.


Как разобрать LG Optimus Vu P895, Шаг 11/1 Как разобрать LG Optimus Vu P895, Шаг 11/2

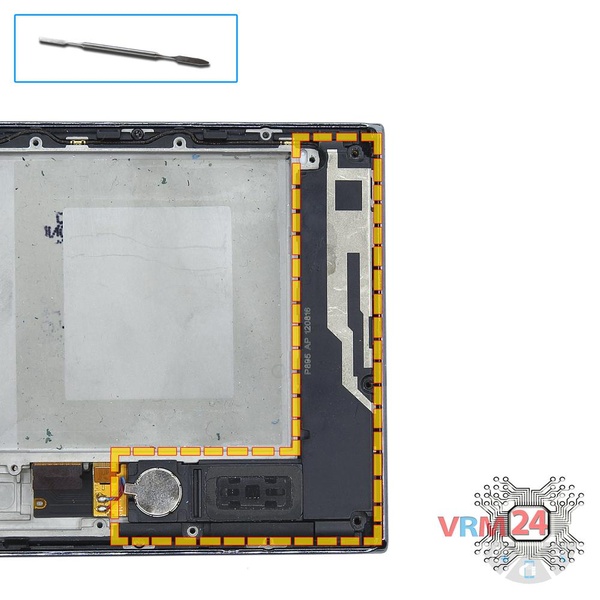

Шаг 11.

Отсоединяем нижний блок.


Как разобрать LG Optimus Vu P895, Шаг 12/1

Шаг 12.

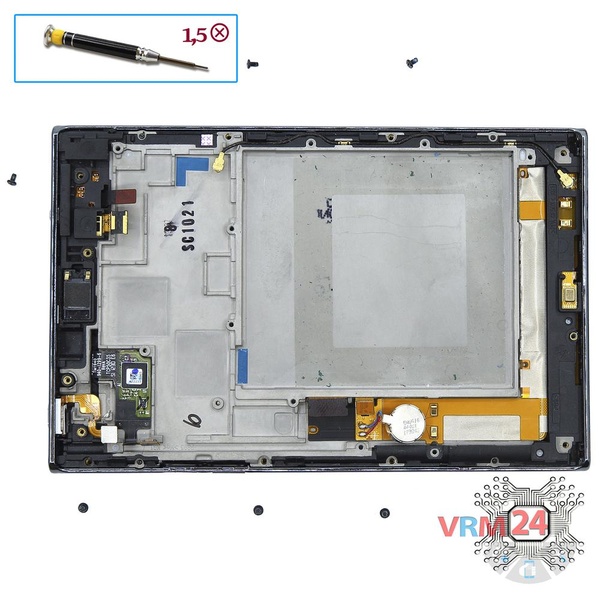

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов на внутренней рамке.


Как разобрать LG Optimus Vu P895, Шаг 13/1 Как разобрать LG Optimus Vu P895, Шаг 13/2 Как разобрать LG Optimus Vu P895, Шаг 13/3

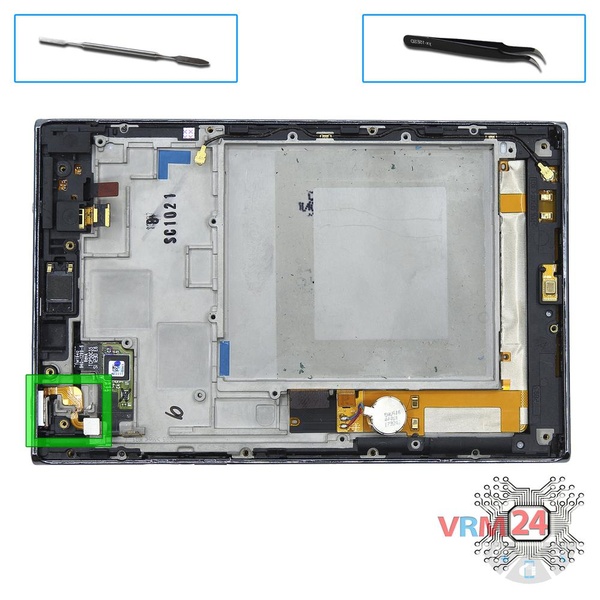

Шаг 13.

Отсоединяем шлейф кнопки включения.

Как разобрать LG Optimus Vu P895, Шаг 14/1 Как разобрать LG Optimus Vu P895, Шаг 14/2

Шаг 14.

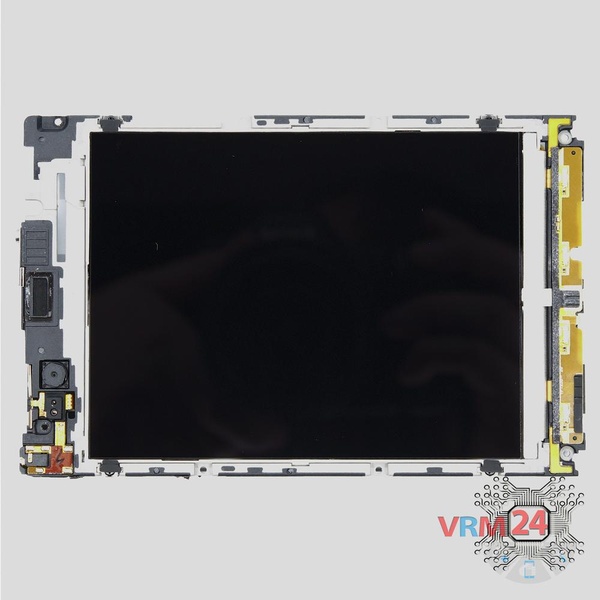

Рамка с дисплеем.


Как разобрать LG Optimus Vu P895, Шаг 15/1

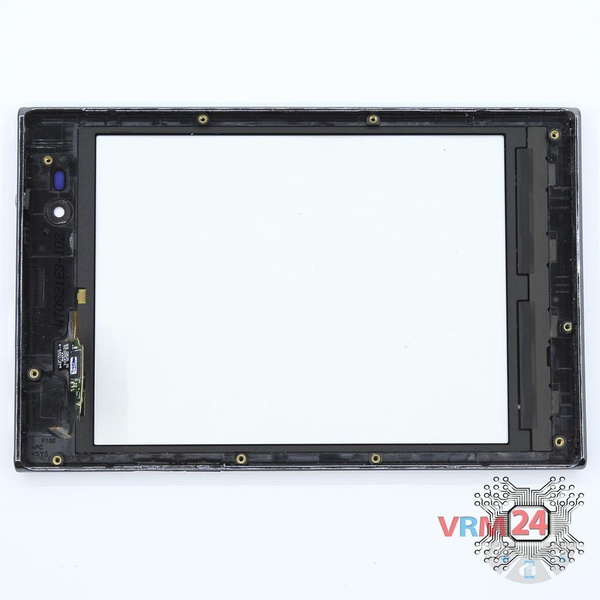

Шаг 15.

Рамка с сенсорным экраном.

Подробные видео инструкции по разборке и ремонту LG Optimus Vu P895 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 10 минут.
Наше руководство подходит для всех моделей LG Optimus Vu P895 — ЛГ Оптимус Ву, выпущенных для рынков разных стран.
