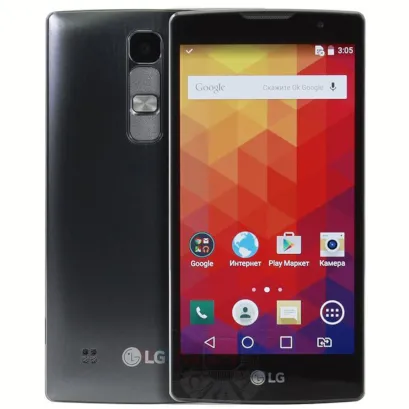

LG Spirit H422
LG Spirit H422 +1k 0
Сложность разборки:
Легко
Время разборки:
3 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая Отвертка 1,5 мм
Инструмент открытия Инструмент открытия
Пинцет Пинцет

Разборка мобильного девайса LG Spirit H422 (LG Spirit 4G LTE H440N (3G/LTE); LG Spirit H420 (3G only); LG Spirit Dual SIM with dual-SIM card slots; LG Escape 2 H445 (AT&T)) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию, распространению и управлению контентом.

Как разобрать LG Spirit H422, Шаг 1/1 Как разобрать LG Spirit H422, Шаг 1/2

Шаг 1

Открываем заднюю крышку.

Как разобрать LG Spirit H422, Шаг 2/1 Как разобрать LG Spirit H422, Шаг 2/2

Шаг 2

Снимаем аккумуляторную батарею.

Как разобрать LG Spirit H422, Шаг 3/1 Как разобрать LG Spirit H422, Шаг 3/2

Шаг 3

При помощи отвертки (крестовая 1,5 мм) откручиваем 10 болтов по периметру телефона.

Как разобрать LG Spirit H422, Шаг 4/1 Как разобрать LG Spirit H422, Шаг 4/2

Шаг 4

Отсоединяем среднюю рамку.

Как разобрать LG Spirit H422, Шаг 5/1 Как разобрать LG Spirit H422, Шаг 5/2 Как разобрать LG Spirit H422, Шаг 5/3

Шаг 5

Отсоединяем основную и фронтальную камеры.

Как разобрать LG Spirit H422, Шаг 6/1 Как разобрать LG Spirit H422, Шаг 6/2 Как разобрать LG Spirit H422, Шаг 6/3

Шаг 6

Отсоединяем коннектор на печатной плате.

Как разобрать LG Spirit H422, Шаг 7/1 Как разобрать LG Spirit H422, Шаг 7/2

Шаг 7

Снимаем материнскую печатную плату.

Как разобрать LG Spirit H422, Шаг 8/1 Как разобрать LG Spirit H422, Шаг 8/2 Как разобрать LG Spirit H422, Шаг 8/3

Шаг 8

Из фиксирующих отверстий в рамке модуля вынимаем: динамик, вибромотор и разъем гарнитуры.
Как разобрать LG Spirit H422, Шаг 9/1 Как разобрать LG Spirit H422, Шаг 9/2 Как разобрать LG Spirit H422, Шаг 9/3

Шаг 9

Элементы на рамке модуля.
Задать вопрос

Подробные видео инструкции по разборке и ремонту LG Spirit H422 от нашего сервисного центра:

#инструкции #LG #LG Spirit H422
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 3 минут.
Наше руководство подходит для всех моделей LG Spirit H422 — LG Spirit 4G LTE H440N (3G/LTE); LG Spirit H420 (3G only); LG Spirit Dual SIM with dual-SIM card slots; LG Escape 2 H445 (AT&T), выпущенных для рынков разных стран.
