Meizu M3 Note M681H

Meizu M3 Note M681H

Сложность разборки:
Средняя

Время разборки:
9 мин

Рекомендованные инструменты

Отвертка Звезда 0,8 мм

Отвертка звезда 0,8 мм

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса Meizu M3 Note M681H (Мейзу М3 Нот) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Meizu M3 Note M681H, Шаг 1/1

Как разобрать Meizu M3 Note M681H, Шаг 1/2

Как разобрать Meizu M3 Note M681H, Шаг 1/1

Как разобрать Meizu M3 Note M681H, Шаг 1/2

Шаг 1.

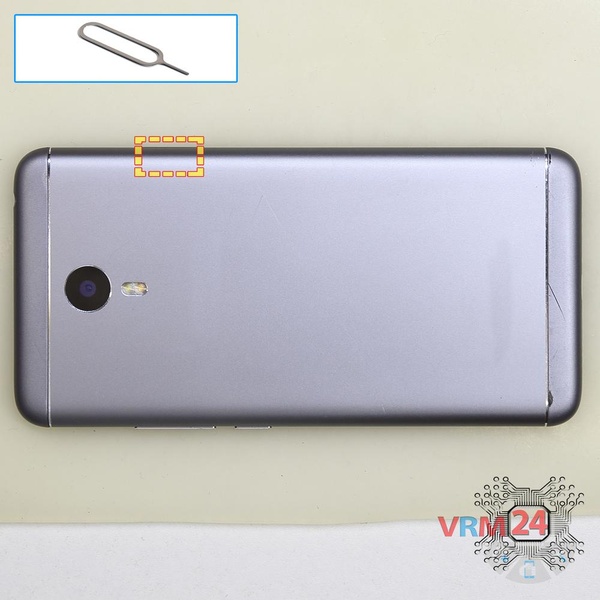

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Meizu M3 Note M681H, Шаг 2/1

Как разобрать Meizu M3 Note M681H, Шаг 2/2

Как разобрать Meizu M3 Note M681H, Шаг 2/1

Как разобрать Meizu M3 Note M681H, Шаг 2/2

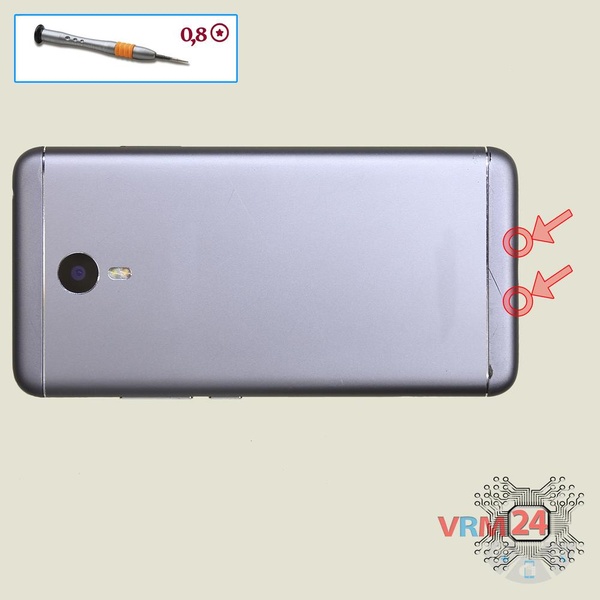

Шаг 2.

При помощи отвертки (прецизионная звездообразная 0,8 мм) откручиваем 2 болта на торце устройства.

Как разобрать Meizu M3 Note M681H, Шаг 3/1

Как разобрать Meizu M3 Note M681H, Шаг 3/2

Как разобрать Meizu M3 Note M681H, Шаг 3/1

Как разобрать Meizu M3 Note M681H, Шаг 3/2

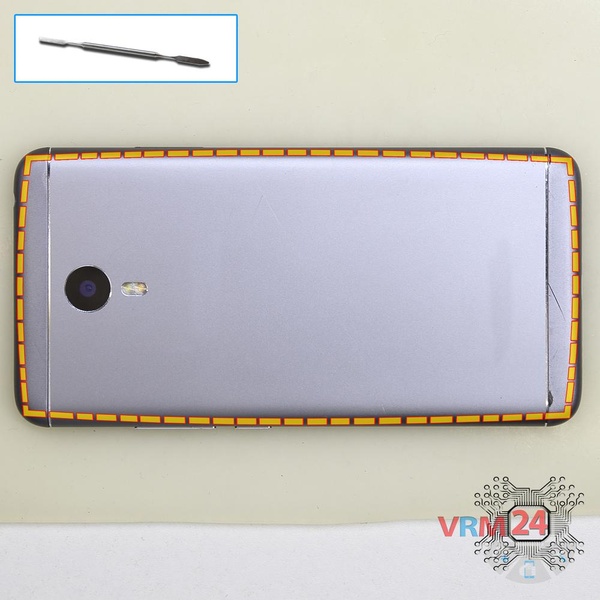

Шаг 3.

Отсоединяем заднюю крышку.

Как разобрать Meizu M3 Note M681H, Шаг 4/1

Как разобрать Meizu M3 Note M681H, Шаг 4/2

Как разобрать Meizu M3 Note M681H, Шаг 4/1

Как разобрать Meizu M3 Note M681H, Шаг 4/2

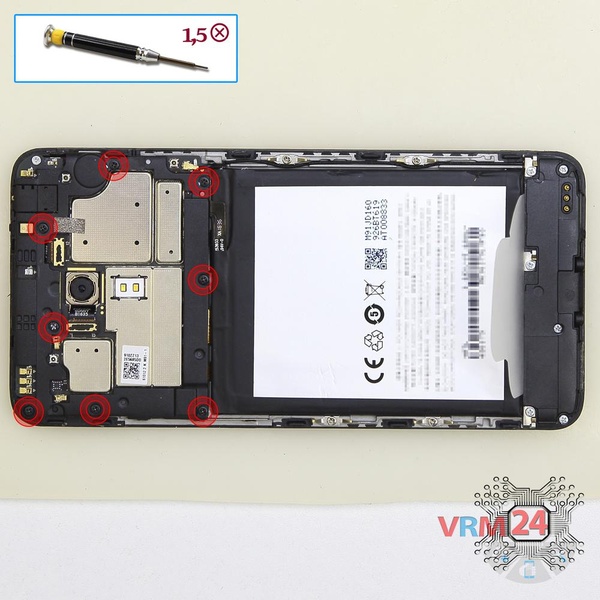

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 8 болтов в верхней части.

Как разобрать Meizu M3 Note M681H, Шаг 5/1

Как разобрать Meizu M3 Note M681H, Шаг 5/2

Как разобрать Meizu M3 Note M681H, Шаг 5/1

Как разобрать Meizu M3 Note M681H, Шаг 5/2

Шаг 5.

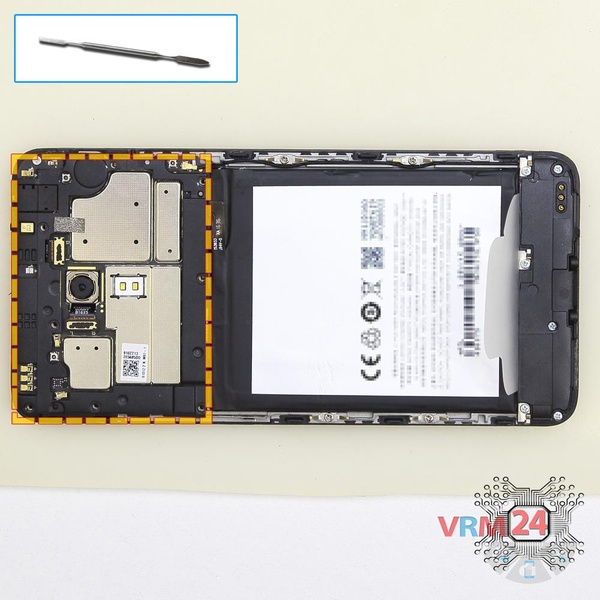

Отсоединяем рамку.

Как разобрать Meizu M3 Note M681H, Шаг 6/1

Как разобрать Meizu M3 Note M681H, Шаг 6/2

Как разобрать Meizu M3 Note M681H, Шаг 6/3

Как разобрать Meizu M3 Note M681H, Шаг 6/4

Как разобрать Meizu M3 Note M681H, Шаг 6/1

Как разобрать Meizu M3 Note M681H, Шаг 6/2

Как разобрать Meizu M3 Note M681H, Шаг 6/3

Как разобрать Meizu M3 Note M681H, Шаг 6/4

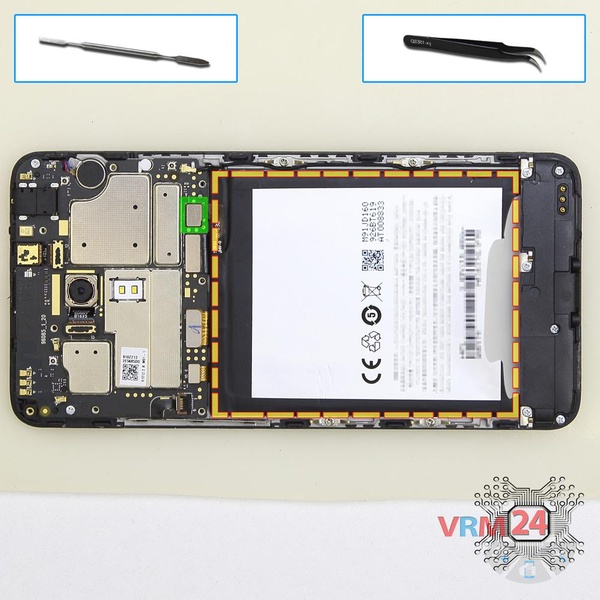

Шаг 6.

Отсоединяем коннектор и вынимаем аккумуляторную батарею.

Как разобрать Meizu M3 Note M681H, Шаг 7/1

Как разобрать Meizu M3 Note M681H, Шаг 7/2

Как разобрать Meizu M3 Note M681H, Шаг 7/1

Как разобрать Meizu M3 Note M681H, Шаг 7/2

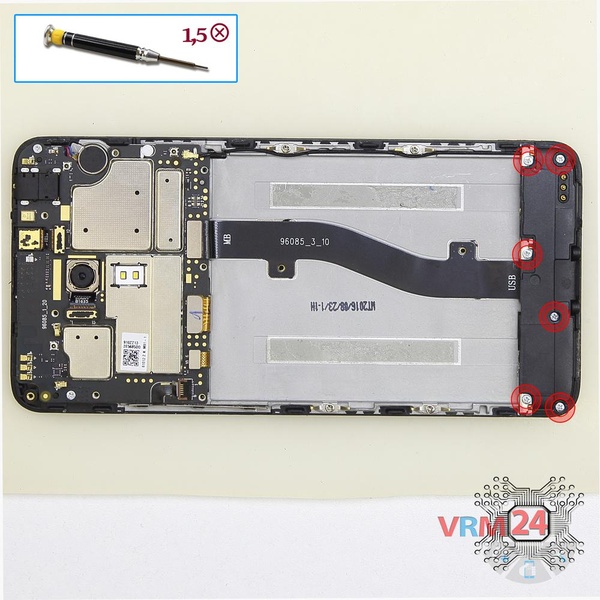

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов в нижней части.

Как разобрать Meizu M3 Note M681H, Шаг 8/1

Как разобрать Meizu M3 Note M681H, Шаг 8/2

Как разобрать Meizu M3 Note M681H, Шаг 8/1

Как разобрать Meizu M3 Note M681H, Шаг 8/2

Шаг 8.

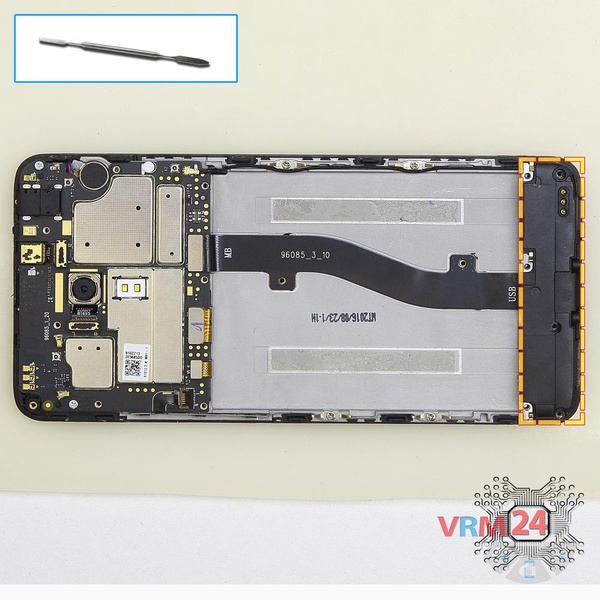

Отсоединяем нижний блок с динамиком.

Как разобрать Meizu M3 Note M681H, Шаг 9/1

Как разобрать Meizu M3 Note M681H, Шаг 9/2

Как разобрать Meizu M3 Note M681H, Шаг 9/3

Как разобрать Meizu M3 Note M681H, Шаг 9/4

Как разобрать Meizu M3 Note M681H, Шаг 9/1

Как разобрать Meizu M3 Note M681H, Шаг 9/2

Как разобрать Meizu M3 Note M681H, Шаг 9/3

Как разобрать Meizu M3 Note M681H, Шаг 9/4

Шаг 9.

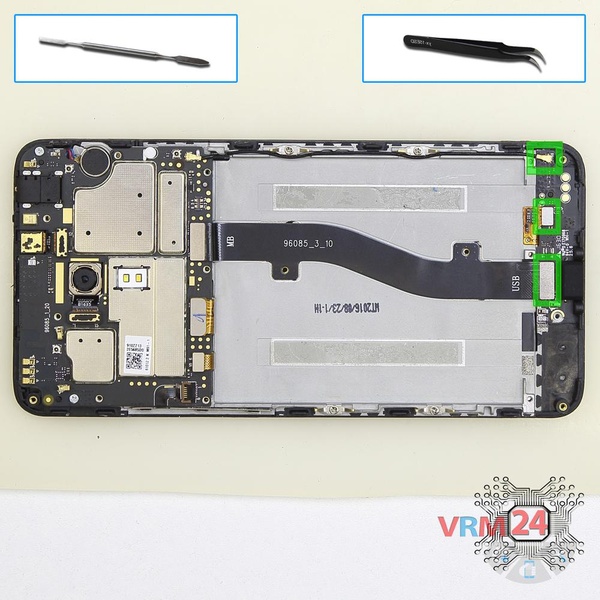

Отсоединяем коннектор на нижней печатной плате и снимаем ее.

Как разобрать Meizu M3 Note M681H, Шаг 10/1

Как разобрать Meizu M3 Note M681H, Шаг 10/2

Как разобрать Meizu M3 Note M681H, Шаг 10/1

Как разобрать Meizu M3 Note M681H, Шаг 10/2

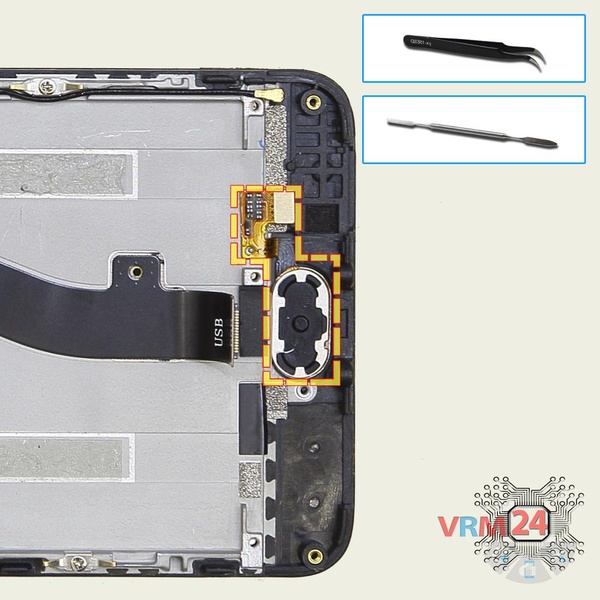

Шаг 10.

Отсоединяем шлейф с кнопкой Home.

Как разобрать Meizu M3 Note M681H, Шаг 11/1

Как разобрать Meizu M3 Note M681H, Шаг 11/2

Как разобрать Meizu M3 Note M681H, Шаг 11/1

Как разобрать Meizu M3 Note M681H, Шаг 11/2

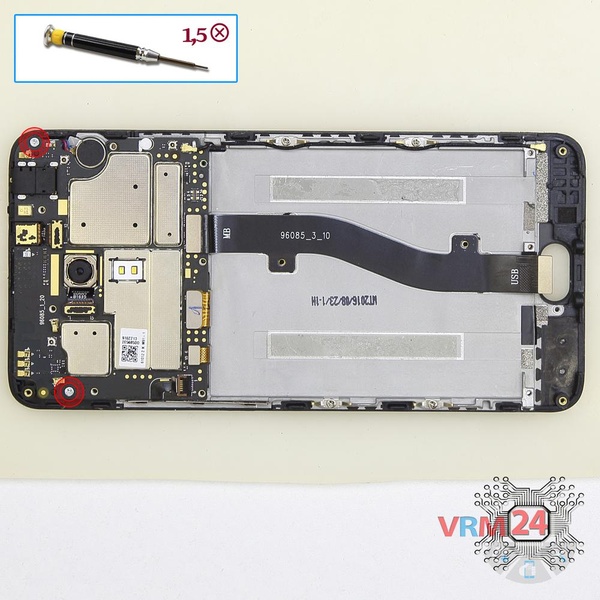

Шаг 11.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на основной плате.

Как разобрать Meizu M3 Note M681H, Шаг 12/1

Как разобрать Meizu M3 Note M681H, Шаг 12/2

Как разобрать Meizu M3 Note M681H, Шаг 12/1

Как разобрать Meizu M3 Note M681H, Шаг 12/2

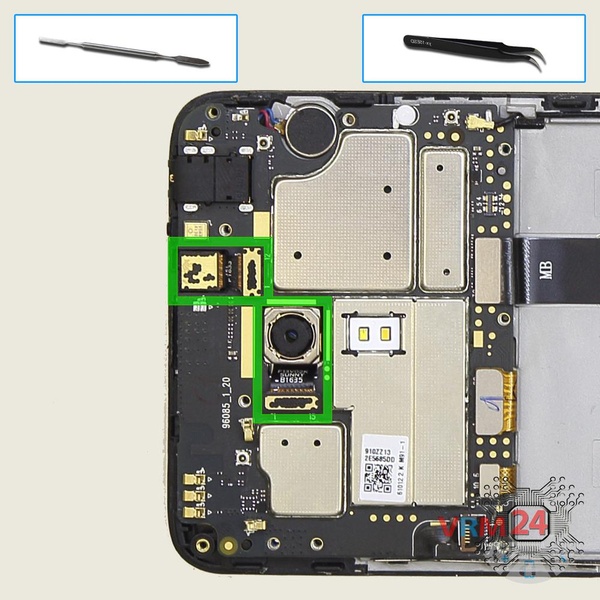

Шаг 12.

Отсоединяем коннекторы на основной печатной плате и снимаем основную и фронтальную камеры.

Как разобрать Meizu M3 Note M681H, Шаг 13/1

Как разобрать Meizu M3 Note M681H, Шаг 13/2

Как разобрать Meizu M3 Note M681H, Шаг 13/3

Как разобрать Meizu M3 Note M681H, Шаг 13/1

Как разобрать Meizu M3 Note M681H, Шаг 13/2

Как разобрать Meizu M3 Note M681H, Шаг 13/3

Шаг 13.

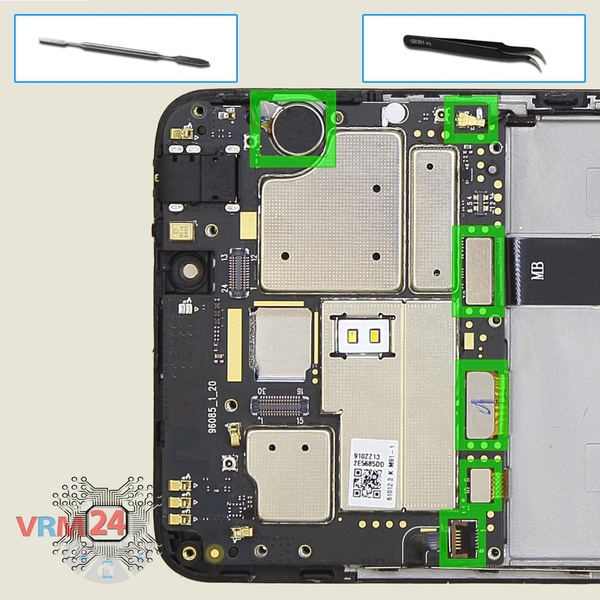

Отсоединяем коннекторы на печатной плате.

Как разобрать Meizu M3 Note M681H, Шаг 14/1

Как разобрать Meizu M3 Note M681H, Шаг 14/2

Как разобрать Meizu M3 Note M681H, Шаг 14/1

Как разобрать Meizu M3 Note M681H, Шаг 14/2

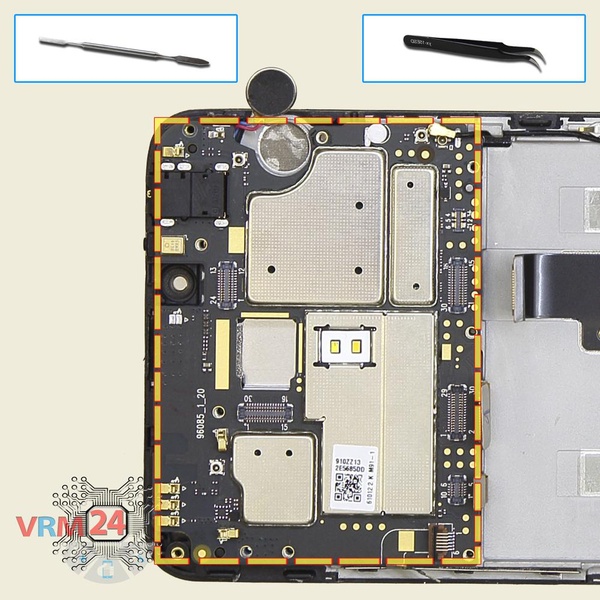

Шаг 14.

Снимаем печатную плату.

Как разобрать Meizu M3 Note M681H, Шаг 15/1

Как разобрать Meizu M3 Note M681H, Шаг 15/2

Как разобрать Meizu M3 Note M681H, Шаг 15/1

Как разобрать Meizu M3 Note M681H, Шаг 15/2

Шаг 15.

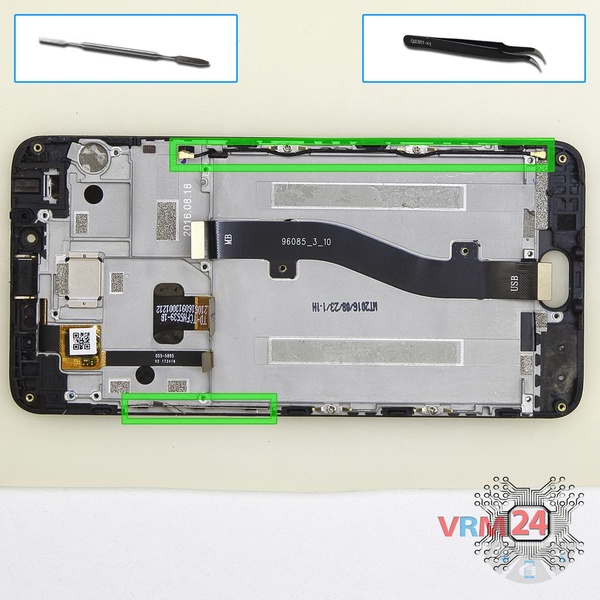

Из фиксирующих отверстий в рамке модуля вынимаем шлейф кнопок громкости и включения и коаксиальный кабель.

Как разобрать Meizu M3 Note M681H, Шаг 16/1

Как разобрать Meizu M3 Note M681H, Шаг 16/2

Как разобрать Meizu M3 Note M681H, Шаг 16/1

Как разобрать Meizu M3 Note M681H, Шаг 16/2

Шаг 16.

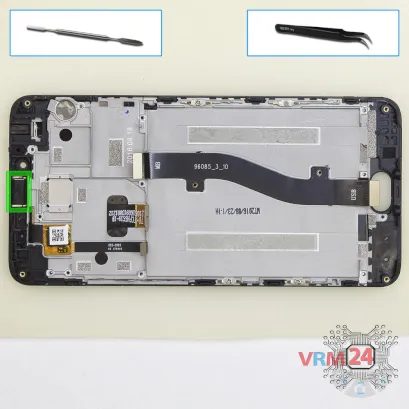

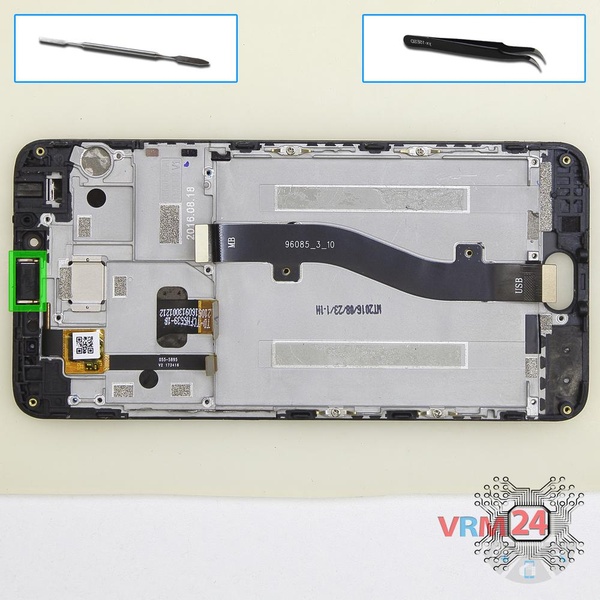

Из фиксирующих отверстий в рамке модуля вынимаем динамик.

Как разобрать Meizu M3 Note M681H, Шаг 17/1

Как разобрать Meizu M3 Note M681H, Шаг 17/2

Как разобрать Meizu M3 Note M681H, Шаг 17/3

Как разобрать Meizu M3 Note M681H, Шаг 17/1

Как разобрать Meizu M3 Note M681H, Шаг 17/2

Как разобрать Meizu M3 Note M681H, Шаг 17/3

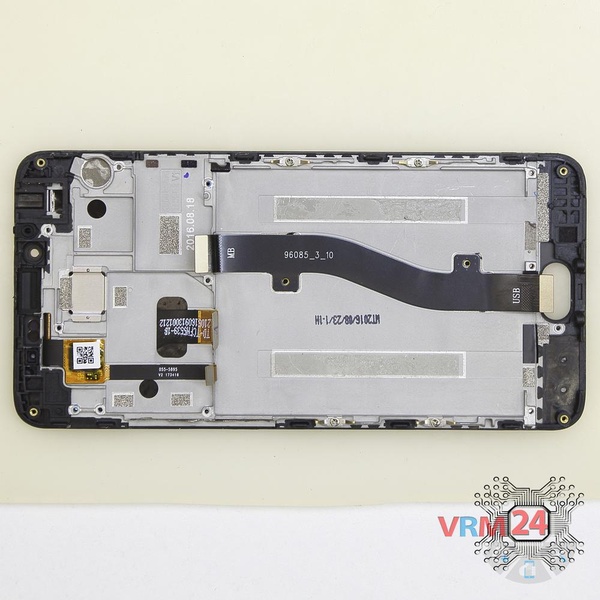

Шаг 17.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Meizu M3 Note M681H от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Meizu #Meizu M3 Note M681H

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 9 минут.
Наше руководство подходит для всех моделей Meizu M3 Note M681H — Мейзу М3 Нот, выпущенных для рынков разных стран.
