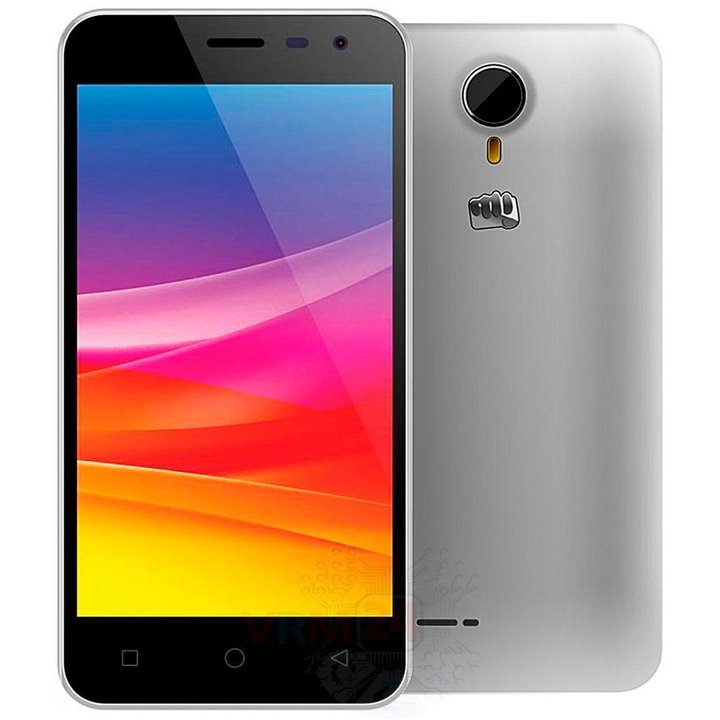

Micromax Canvas Pace Q415

Micromax Canvas Pace Q415

Сложность разборки:
Легко

Время разборки:
6 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Разборка/Ремонт мобильного девайса Micromax Canvas Pace Q415 (Микромакс Канвас Пэйс Кью415) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Micromax Canvas Pace Q415, Шаг 1/1

Как разобрать Micromax Canvas Pace Q415, Шаг 1/1

Шаг 1.

Открываем заднюю крышку.

Как разобрать Micromax Canvas Pace Q415, Шаг 2/1

Как разобрать Micromax Canvas Pace Q415, Шаг 2/2

Как разобрать Micromax Canvas Pace Q415, Шаг 2/1

Как разобрать Micromax Canvas Pace Q415, Шаг 2/2

Шаг 2.

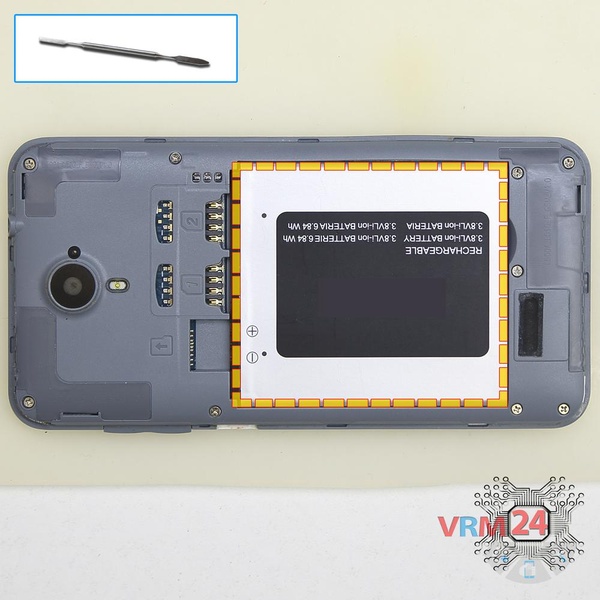

Отсоединяем аккумуляторную батарею.

Как разобрать Micromax Canvas Pace Q415, Шаг 3/1

Как разобрать Micromax Canvas Pace Q415, Шаг 3/2

Как разобрать Micromax Canvas Pace Q415, Шаг 3/1

Как разобрать Micromax Canvas Pace Q415, Шаг 3/2

Шаг 3.

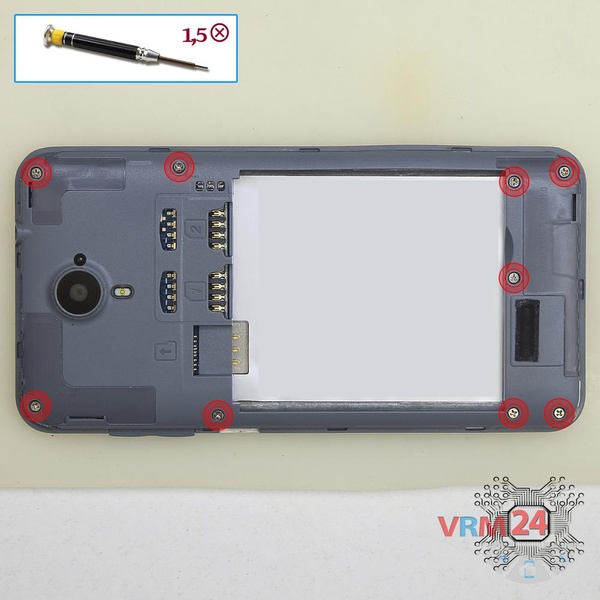

При помощи отвертки (крестовая 1,5 мм) откручиваем 9 болтов по периметру телефона.

Как разобрать Micromax Canvas Pace Q415, Шаг 4/1

Как разобрать Micromax Canvas Pace Q415, Шаг 4/2

Как разобрать Micromax Canvas Pace Q415, Шаг 4/1

Как разобрать Micromax Canvas Pace Q415, Шаг 4/2

Шаг 4.

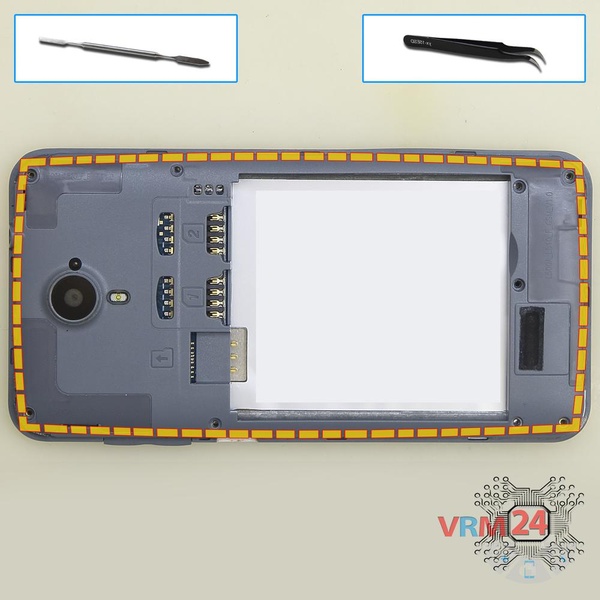

Отсоединяем среднюю рамку и клавиши кнопок громкости.

Как разобрать Micromax Canvas Pace Q415, Шаг 5/1

Как разобрать Micromax Canvas Pace Q415, Шаг 5/2

Как разобрать Micromax Canvas Pace Q415, Шаг 5/1

Как разобрать Micromax Canvas Pace Q415, Шаг 5/2

Шаг 5.

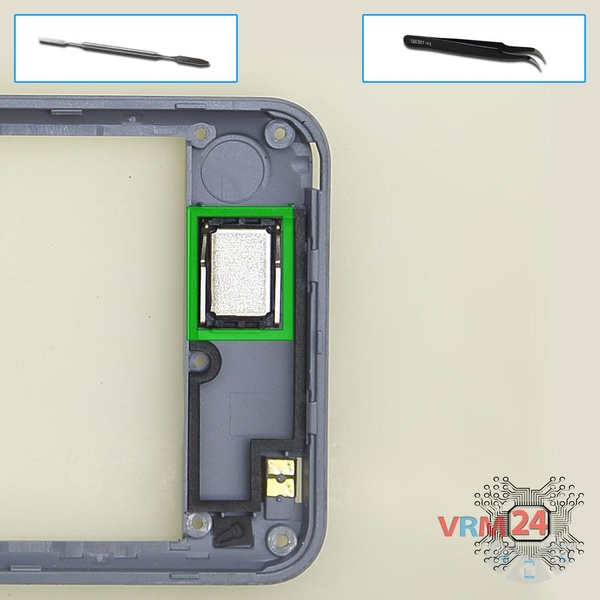

Из фиксирующего отверстия в средней рамке вынимаем динамик.

Как разобрать Micromax Canvas Pace Q415, Шаг 6/1

Как разобрать Micromax Canvas Pace Q415, Шаг 6/2

Как разобрать Micromax Canvas Pace Q415, Шаг 6/3

Как разобрать Micromax Canvas Pace Q415, Шаг 6/4

Как разобрать Micromax Canvas Pace Q415, Шаг 6/1

Как разобрать Micromax Canvas Pace Q415, Шаг 6/2

Как разобрать Micromax Canvas Pace Q415, Шаг 6/3

Как разобрать Micromax Canvas Pace Q415, Шаг 6/4

Шаг 6.

Отсоединяем коннекторы на основной печатной плате, из фиксирующих отверстий в рамке модуля вынимаем вибромотор и микрофон и снимаем нижнюю плату и коаксиальный кабель.

⚠️ Обратите внимание!

Межплатный шлейф расположен под вкладышем, который предварительно требуется отклеить.

Как разобрать Micromax Canvas Pace Q415, Шаг 7/1

Как разобрать Micromax Canvas Pace Q415, Шаг 7/2

Как разобрать Micromax Canvas Pace Q415, Шаг 7/1

Как разобрать Micromax Canvas Pace Q415, Шаг 7/2

Шаг 7.

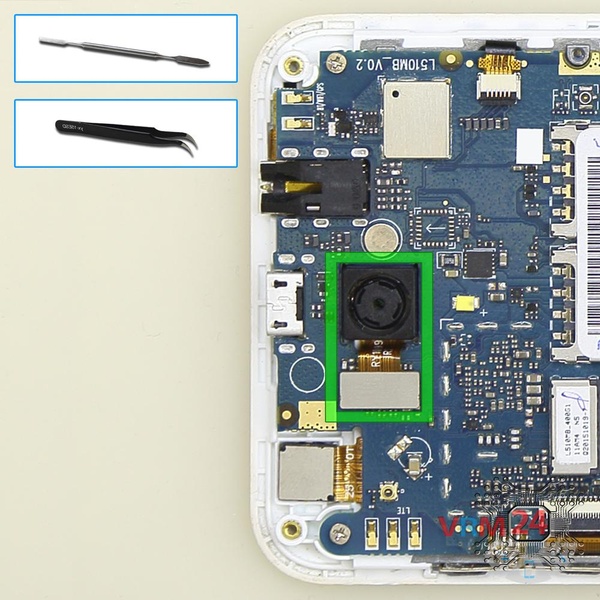

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Micromax Canvas Pace Q415, Шаг 8/1

Как разобрать Micromax Canvas Pace Q415, Шаг 8/2

Как разобрать Micromax Canvas Pace Q415, Шаг 8/1

Как разобрать Micromax Canvas Pace Q415, Шаг 8/2

Шаг 8.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на основной плате.

Как разобрать Micromax Canvas Pace Q415, Шаг 9/1

Как разобрать Micromax Canvas Pace Q415, Шаг 9/2

Как разобрать Micromax Canvas Pace Q415, Шаг 9/3

Как разобрать Micromax Canvas Pace Q415, Шаг 9/1

Как разобрать Micromax Canvas Pace Q415, Шаг 9/2

Как разобрать Micromax Canvas Pace Q415, Шаг 9/3

Шаг 9.

Отсоединяем коннекторы на печатной плате.

Как разобрать Micromax Canvas Pace Q415, Шаг 10/1

Как разобрать Micromax Canvas Pace Q415, Шаг 10/2

Как разобрать Micromax Canvas Pace Q415, Шаг 10/1

Как разобрать Micromax Canvas Pace Q415, Шаг 10/2

Шаг 10.

Снимаем печатную плату.

Как разобрать Micromax Canvas Pace Q415, Шаг 11/1

Как разобрать Micromax Canvas Pace Q415, Шаг 11/2

Как разобрать Micromax Canvas Pace Q415, Шаг 11/1

Как разобрать Micromax Canvas Pace Q415, Шаг 11/2

Шаг 11.

Из фиксирующего отверстия в рамке модуля вынимаем динамик.

Как разобрать Micromax Canvas Pace Q415, Шаг 12/1

Как разобрать Micromax Canvas Pace Q415, Шаг 12/2

Как разобрать Micromax Canvas Pace Q415, Шаг 12/3

Как разобрать Micromax Canvas Pace Q415, Шаг 12/1

Как разобрать Micromax Canvas Pace Q415, Шаг 12/2

Как разобрать Micromax Canvas Pace Q415, Шаг 12/3

Шаг 12.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Micromax Canvas Pace Q415 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Micromax #Micromax Canvas Pace Q415

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Micromax Canvas Pace Q415 — Микромакс Канвас Пэйс Кью415, выпущенных для рынков разных стран.
