Сложность разборки:
Легко

Рекомендованные инструменты

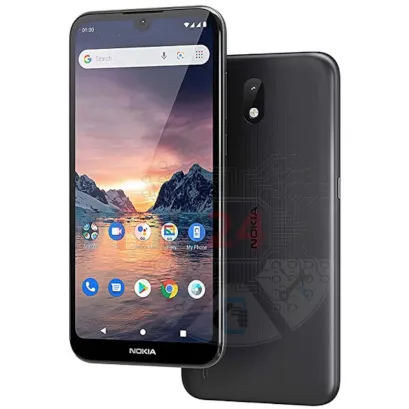

Разборка/Ремонт мобильного девайса Nokia 1.3 TA-1205 (Нокия 1.3 TA-1205) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Nokia 1.3 TA-1205, Шаг 1/1 Как разобрать Nokia 1.3 TA-1205, Шаг 1/2

Шаг 1. Перед тем, как приступить к разборке

⚠️ Перед разборкой не забудьте выключить телефон.


Как разобрать Nokia 1.3 TA-1205, Шаг 2/1 Как разобрать Nokia 1.3 TA-1205, Шаг 2/2 Как разобрать Nokia 1.3 TA-1205, Шаг 2/3 Как разобрать Nokia 1.3 TA-1205, Шаг 2/4 Как разобрать Nokia 1.3 TA-1205, Шаг 2/5

Шаг 2. Открываем заднюю крышку

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️ Старайтесь не вставлять инструмент слишком глубоко, или отгибать, иначе на корпусе могут остаться следы вскрытия или повреждения.

⚠️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.


Как разобрать Nokia 1.3 TA-1205, Шаг 3/1 Как разобрать Nokia 1.3 TA-1205, Шаг 3/2 Как разобрать Nokia 1.3 TA-1205, Шаг 3/3

Шаг 3. Отсоединяем АКБ

Извлеките аккумулятор.

⚠️ Старайтесь не помещать металлические инструменты между контактами аккумулятора и контактами на аккумулятор на материнской плате.

ℹ️️ Модель Nokia 1.3 TA-1205 оснащена аккумулятором WT130 емкостью 3000 мАч.


Как разобрать Nokia 1.3 TA-1205, Шаг 4/1 Как разобрать Nokia 1.3 TA-1205, Шаг 4/2 Как разобрать Nokia 1.3 TA-1205, Шаг 4/3 Как разобрать Nokia 1.3 TA-1205, Шаг 4/4

Шаг 4. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите 17 винтов.


Как разобрать Nokia 1.3 TA-1205, Шаг 5/1 Как разобрать Nokia 1.3 TA-1205, Шаг 5/2 Как разобрать Nokia 1.3 TA-1205, Шаг 5/3 Как разобрать Nokia 1.3 TA-1205, Шаг 5/4

Шаг 5. Открываем крышки

Откройте крышки с антеннами, небольшой платой, полифоническим динамиком.


Как разобрать Nokia 1.3 TA-1205, Шаг 6/1 Как разобрать Nokia 1.3 TA-1205, Шаг 6/2 Как разобрать Nokia 1.3 TA-1205, Шаг 6/3 Как разобрать Nokia 1.3 TA-1205, Шаг 6/4

Шаг 6. Отсоединяем коннекторы

Отсоедините разъемы коаксиального кабеля, межплатного шлейфа, на дочерней плате.

⚠️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.


Как разобрать Nokia 1.3 TA-1205, Шаг 7/1 Как разобрать Nokia 1.3 TA-1205, Шаг 7/2 Как разобрать Nokia 1.3 TA-1205, Шаг 7/3

Шаг 7. Отсоединяем субплату

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Дополнительная плата содержит порт для зарядки (Micro USB), микрофон, пружинные контакты для динамика, вибромотор и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Nokia 1.3 TA-1205, Шаг 8/1 Как разобрать Nokia 1.3 TA-1205, Шаг 8/2 Как разобрать Nokia 1.3 TA-1205, Шаг 8/3 Как разобрать Nokia 1.3 TA-1205, Шаг 8/4 Как разобрать Nokia 1.3 TA-1205, Шаг 8/5

Шаг 8. Отсоединяем камеры

Подденьте разъемы, снимите тыльную и фронтальную (селфи) камеры.


Как разобрать Nokia 1.3 TA-1205, Шаг 9/1 Как разобрать Nokia 1.3 TA-1205, Шаг 9/2

Шаг 9. Отсоединяем коннекторы

Подденьте разъемы шлейфа дисплейного модуля, коаксиального кабеля.

⚠️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать Nokia 1.3 TA-1205, Шаг 10/1 Как разобрать Nokia 1.3 TA-1205, Шаг 10/2 Как разобрать Nokia 1.3 TA-1205, Шаг 10/3

Шаг 10. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Nokia 1.3 TA-1205, Шаг 11/1 Как разобрать Nokia 1.3 TA-1205, Шаг 11/2 Как разобрать Nokia 1.3 TA-1205, Шаг 11/3

Шаг 11. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: слуховой динамик, коаксиальный кабель и вибромотор.

Подробные видео инструкции по разборке и ремонту Nokia 1.3 TA-1205 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно минут. Наше руководство подходит для всех моделей Nokia 1.3 TA-1205 , выпущенных для рынков разных стран.
