Nokia 7.1 TA-1095

Nokia 7.1 TA-1095

Сложность разборки:
Средняя

Время разборки:
9 мин

Рекомендованные инструменты

Фен

Отвертка Шестигранная Т4

Отвертка шестигранная т4

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Разборка/Ремонт мобильного девайса Nokia 7.1 TA-1095 (Нокия 7.1) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Nokia 7.1 TA-1095, Шаг 1/1

Как разобрать Nokia 7.1 TA-1095, Шаг 1/2

Как разобрать Nokia 7.1 TA-1095, Шаг 1/1

Как разобрать Nokia 7.1 TA-1095, Шаг 1/2

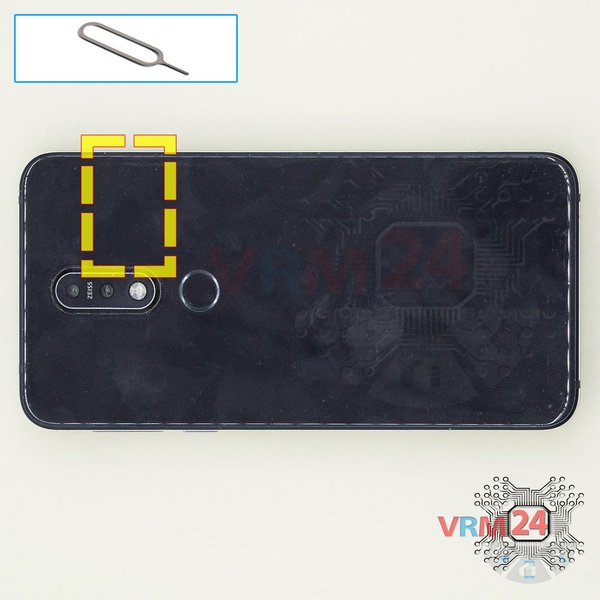

Шаг 1.

При помощи инструмента ключ открываем слот Сим и MicroSD карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Nokia 7.1 TA-1095, Шаг 2/1

Как разобрать Nokia 7.1 TA-1095, Шаг 2/2

Как разобрать Nokia 7.1 TA-1095, Шаг 2/1

Как разобрать Nokia 7.1 TA-1095, Шаг 2/2

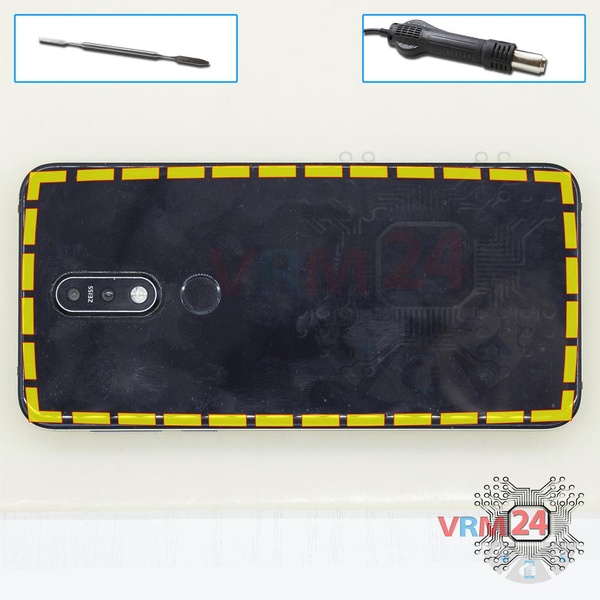

Шаг 2.

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать Nokia 7.1 TA-1095, Шаг 3/1

Как разобрать Nokia 7.1 TA-1095, Шаг 3/2

Как разобрать Nokia 7.1 TA-1095, Шаг 3/1

Как разобрать Nokia 7.1 TA-1095, Шаг 3/2

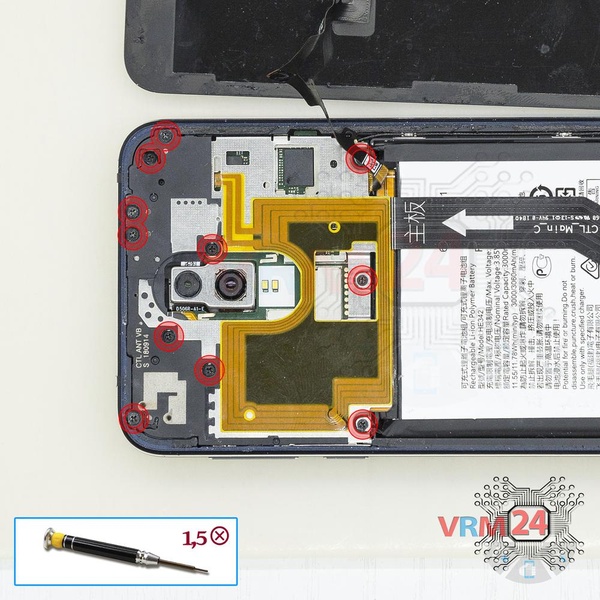

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 11 болтов.

Как разобрать Nokia 7.1 TA-1095, Шаг 4/1

Как разобрать Nokia 7.1 TA-1095, Шаг 4/2

Как разобрать Nokia 7.1 TA-1095, Шаг 4/1

Как разобрать Nokia 7.1 TA-1095, Шаг 4/2

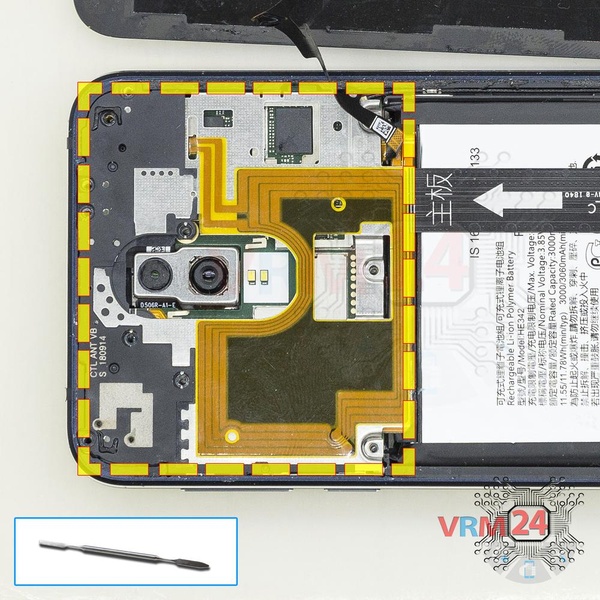

Шаг 4.

Отсоединяем крышку скрывающую плату и фиксирующую коннекторы.

Как разобрать Nokia 7.1 TA-1095, Шаг 5/1

Как разобрать Nokia 7.1 TA-1095, Шаг 5/2

Как разобрать Nokia 7.1 TA-1095, Шаг 5/1

Как разобрать Nokia 7.1 TA-1095, Шаг 5/2

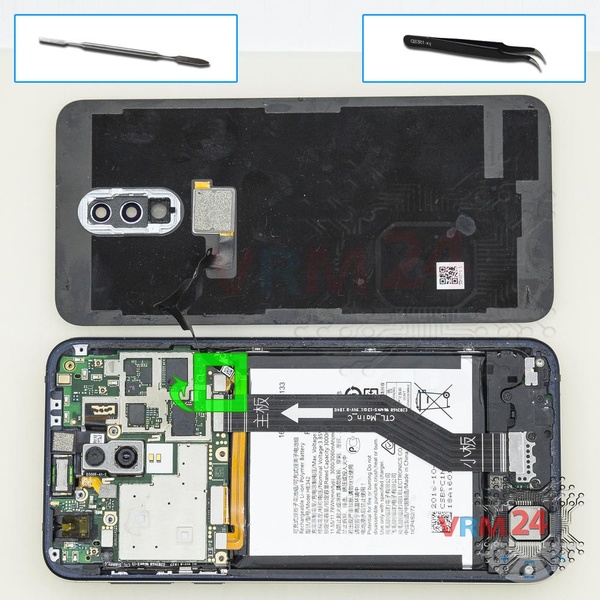

Шаг 5.

Отсоединяем коннектор датчика отпечатка пальцев и убираем крышку.

Как разобрать Nokia 7.1 TA-1095, Шаг 6/1

Как разобрать Nokia 7.1 TA-1095, Шаг 6/2

Как разобрать Nokia 7.1 TA-1095, Шаг 6/1

Как разобрать Nokia 7.1 TA-1095, Шаг 6/2

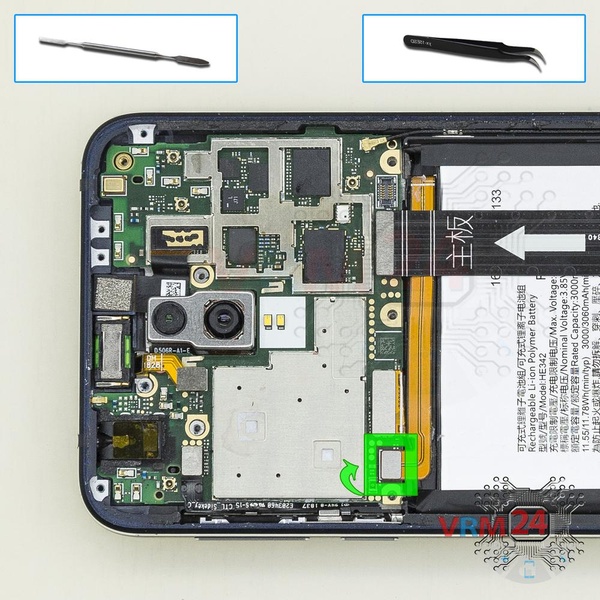

Шаг 6.

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Nokia 7.1 TA-1095, Шаг 7/1

Как разобрать Nokia 7.1 TA-1095, Шаг 7/2

Как разобрать Nokia 7.1 TA-1095, Шаг 7/1

Как разобрать Nokia 7.1 TA-1095, Шаг 7/2

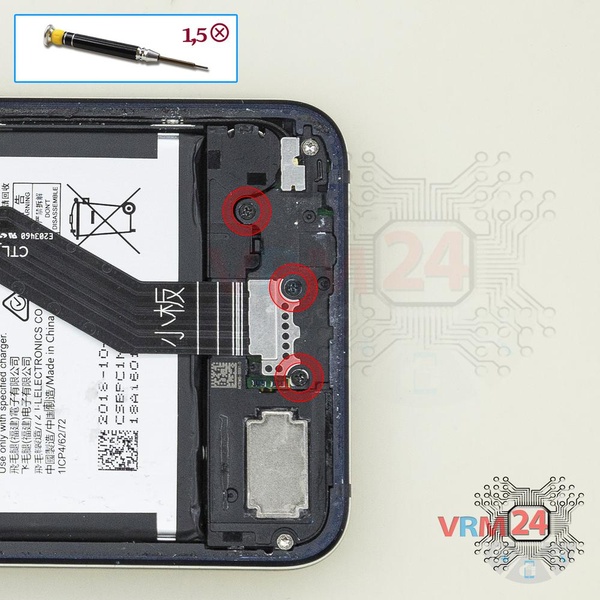

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 коротких болта.

Как разобрать Nokia 7.1 TA-1095, Шаг 8/1

Как разобрать Nokia 7.1 TA-1095, Шаг 8/2

Как разобрать Nokia 7.1 TA-1095, Шаг 8/1

Как разобрать Nokia 7.1 TA-1095, Шаг 8/2

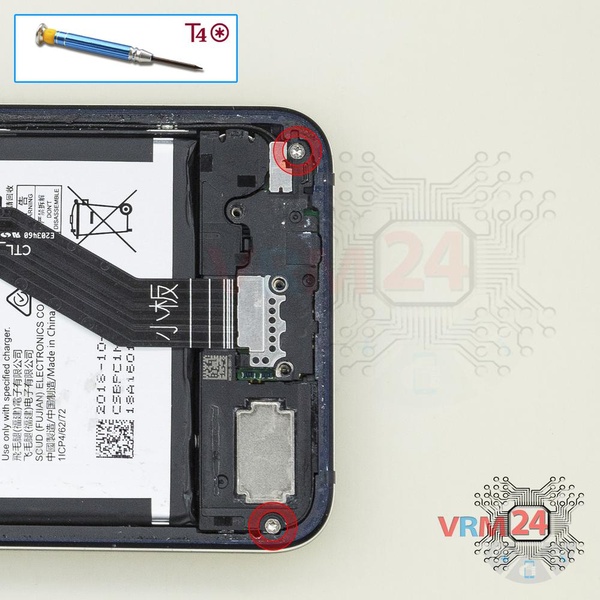

Шаг 8.

При помощи отвертки (шестигранная Т4) откручиваем 2 болта.

Как разобрать Nokia 7.1 TA-1095, Шаг 9/1

Как разобрать Nokia 7.1 TA-1095, Шаг 9/2

Как разобрать Nokia 7.1 TA-1095, Шаг 9/1

Как разобрать Nokia 7.1 TA-1095, Шаг 9/2

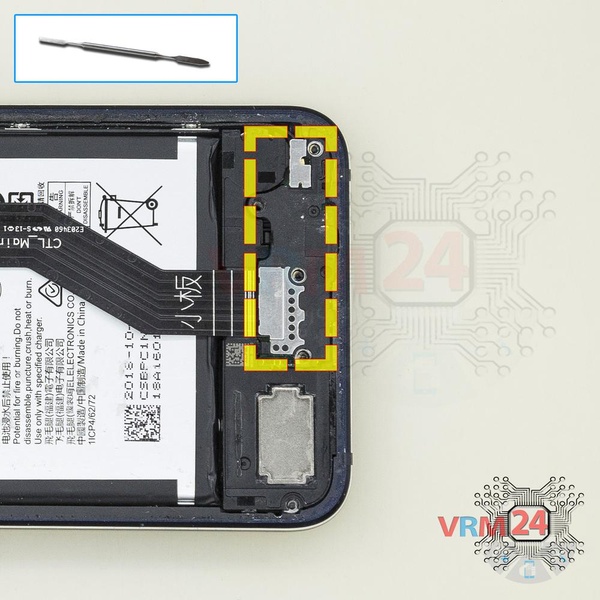

Шаг 9.

Отсоединяем крышку скрывающую дополнительную плату.

Как разобрать Nokia 7.1 TA-1095, Шаг 10/1

Как разобрать Nokia 7.1 TA-1095, Шаг 10/2

Как разобрать Nokia 7.1 TA-1095, Шаг 10/1

Как разобрать Nokia 7.1 TA-1095, Шаг 10/2

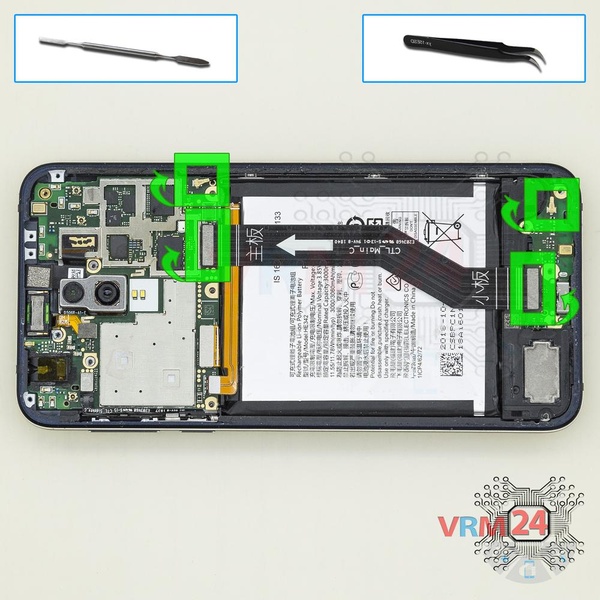

Шаг 10.

Отсоединяем коннекторы и снимаем межплатный и коаксиальный кабели.

Как разобрать Nokia 7.1 TA-1095, Шаг 11/1

Как разобрать Nokia 7.1 TA-1095, Шаг 11/2

Как разобрать Nokia 7.1 TA-1095, Шаг 11/1

Как разобрать Nokia 7.1 TA-1095, Шаг 11/2

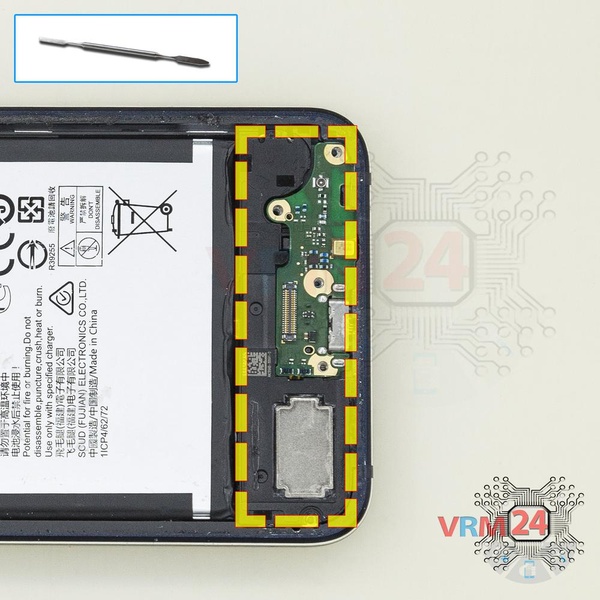

Шаг 11.

Отсоединяем нижний блок с дополнительной платой и динамиком.

Как разобрать Nokia 7.1 TA-1095, Шаг 12/1

Как разобрать Nokia 7.1 TA-1095, Шаг 12/2

Как разобрать Nokia 7.1 TA-1095, Шаг 12/1

Как разобрать Nokia 7.1 TA-1095, Шаг 12/2

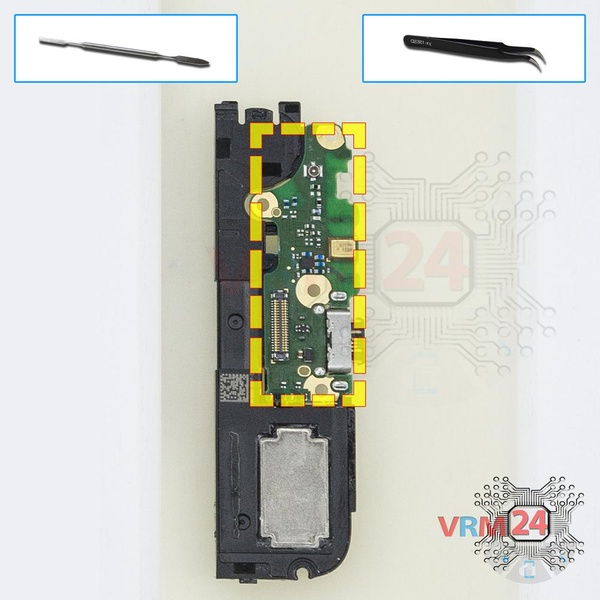

Шаг 12.

Отсоединяем плату.

Как разобрать Nokia 7.1 TA-1095, Шаг 13/1

Как разобрать Nokia 7.1 TA-1095, Шаг 13/1

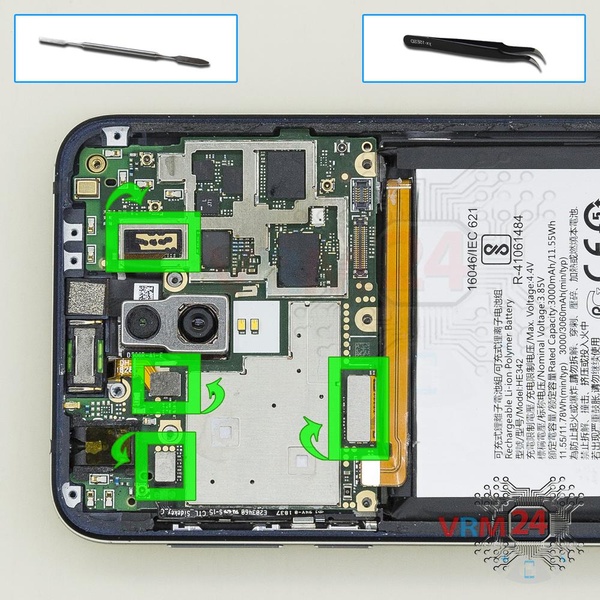

Шаг 13.

Отсоединяем коннекторы на печатной плате.

Как разобрать Nokia 7.1 TA-1095, Шаг 14/1

Как разобрать Nokia 7.1 TA-1095, Шаг 14/2

Как разобрать Nokia 7.1 TA-1095, Шаг 14/1

Как разобрать Nokia 7.1 TA-1095, Шаг 14/2

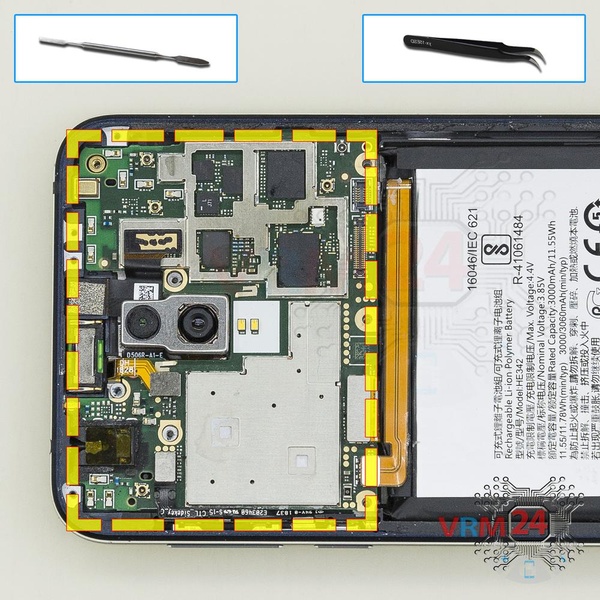

Шаг 14.

Снимаем печатную плату.

Как разобрать Nokia 7.1 TA-1095, Шаг 15/1

Как разобрать Nokia 7.1 TA-1095, Шаг 15/2

Как разобрать Nokia 7.1 TA-1095, Шаг 15/1

Как разобрать Nokia 7.1 TA-1095, Шаг 15/2

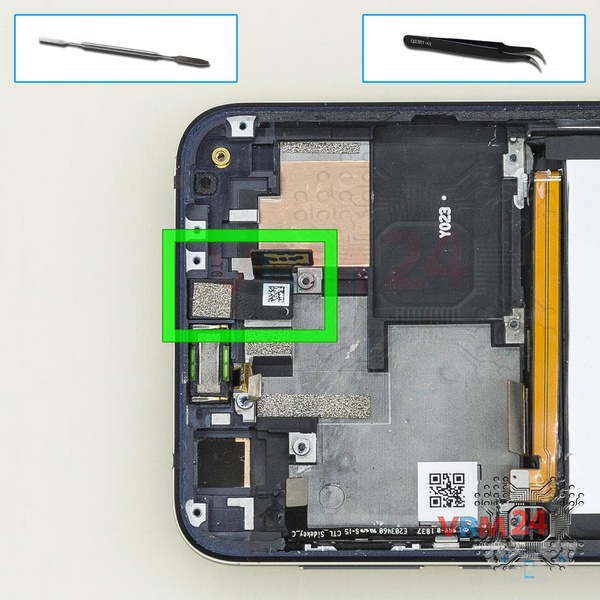

Шаг 15.

Отсоединяем фронтальную камеру.

Как разобрать Nokia 7.1 TA-1095, Шаг 16/1

Как разобрать Nokia 7.1 TA-1095, Шаг 16/2

Как разобрать Nokia 7.1 TA-1095, Шаг 16/1

Как разобрать Nokia 7.1 TA-1095, Шаг 16/2

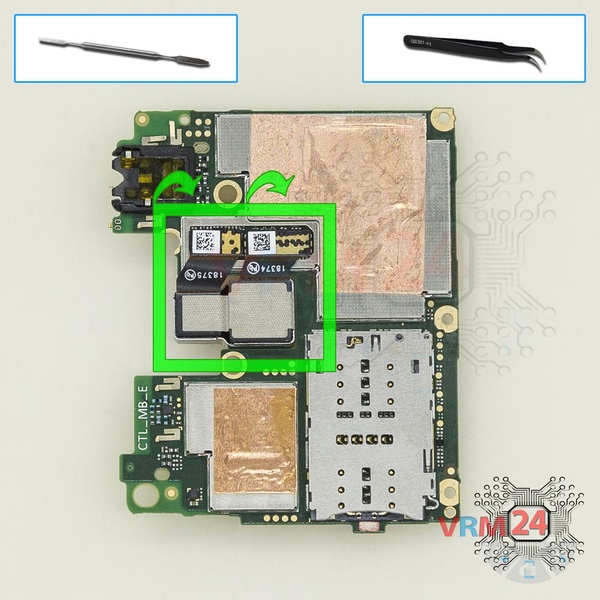

Шаг 16.

Отсоединяем коннекторы на печатной плате и снимаем сборку из двух тыловых камер.

Подробные видео инструкции по разборке и ремонту Nokia 7.1 TA-1095 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Nokia #Nokia 7.1 TA-1095

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 9 минут.
Наше руководство подходит для всех моделей Nokia 7.1 TA-1095 — Нокия 7.1, выпущенных для рынков разных стран.
