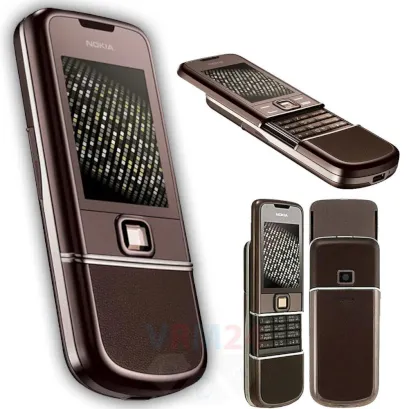

Nokia 8800 Arte RM-233

Nokia 8800 Arte RM-233

Сложность разборки:
Средняя

Время разборки:
3 мин

Рекомендованные инструменты

Отвертка Шестигранная Т5

Отвертка шестигранная т5

Отвертка Шестигранная Т6

Отвертка шестигранная т6

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса Nokia 8800 Arte RM-233 (Нокия 8800 Арт) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Nokia 8800 Arte RM-233, Шаг 1/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 1/2

Как разобрать Nokia 8800 Arte RM-233, Шаг 1/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

Как разобрать Nokia 8800 Arte RM-233, Шаг 2/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 2/2

Как разобрать Nokia 8800 Arte RM-233, Шаг 2/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 2/2

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Nokia 8800 Arte RM-233, Шаг 3/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 3/2

Как разобрать Nokia 8800 Arte RM-233, Шаг 3/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 3/2

Шаг 3.

При помощи отвертки (шестигранная Т6) откручиваем 4 болтов по периметру телефона.

Как разобрать Nokia 8800 Arte RM-233, Шаг 4/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 4/2

Как разобрать Nokia 8800 Arte RM-233, Шаг 4/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Nokia 8800 Arte RM-233, Шаг 5/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 5/2

Как разобрать Nokia 8800 Arte RM-233, Шаг 5/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 5/2

Шаг 5.

При помощи отвертки (шестигранная Т6) откручиваем 1 болт и снимаем верхний блок с антеннами.

Как разобрать Nokia 8800 Arte RM-233, Шаг 6/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 6/2

Как разобрать Nokia 8800 Arte RM-233, Шаг 6/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 6/2

Шаг 6.

Отсоединяем коннектор на печатной плате.

Как разобрать Nokia 8800 Arte RM-233, Шаг 7/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 7/2

Как разобрать Nokia 8800 Arte RM-233, Шаг 7/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 7/2

Шаг 7.

Снимаем печатную плату.

Как разобрать Nokia 8800 Arte RM-233, Шаг 8/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 8/2

Как разобрать Nokia 8800 Arte RM-233, Шаг 8/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 8/2

Шаг 8.

Отсоединяем крышку в нижней части.

Как разобрать Nokia 8800 Arte RM-233, Шаг 9/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 9/2

Как разобрать Nokia 8800 Arte RM-233, Шаг 9/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 9/2

Шаг 9.

Отсоединяем панель в верхней части.

Как разобрать Nokia 8800 Arte RM-233, Шаг 10/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 10/2

Как разобрать Nokia 8800 Arte RM-233, Шаг 10/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 10/2

Шаг 10.

При помощи отвертки (шестигранная Т5) откручиваем 4 болта по периметру телефона.

Как разобрать Nokia 8800 Arte RM-233, Шаг 11/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 11/2

Как разобрать Nokia 8800 Arte RM-233, Шаг 11/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 11/2

Шаг 11.

Отсоединяем рамку с защитным стеклом.

Как разобрать Nokia 8800 Arte RM-233, Шаг 12/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 12/2

Как разобрать Nokia 8800 Arte RM-233, Шаг 12/3

Как разобрать Nokia 8800 Arte RM-233, Шаг 12/1

Как разобрать Nokia 8800 Arte RM-233, Шаг 12/2

Как разобрать Nokia 8800 Arte RM-233, Шаг 12/3

Шаг 12.

Станина с дисплеем.

Подробные видео инструкции по разборке и ремонту Nokia 8800 Arte RM-233 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Nokia #Nokia 8800 Arte RM-233

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 3 минут.
Наше руководство подходит для всех моделей Nokia 8800 Arte RM-233 — Нокия 8800 Арт, выпущенных для рынков разных стран.
