Nokia Asha 501 RM-902

Nokia Asha 501 RM-902

Сложность разборки:
Легко

Время разборки:
3 мин

Рекомендованные инструменты

Отвертка Шестигранная Т3

Отвертка шестигранная т3

Инструмент для открывания

Инструмент для открывания

Пинцет

Разборка/Ремонт мобильного девайса Nokia Asha 501 RM-902 (Нокия Аша 501) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Nokia Asha 501 RM-902, Шаг 1/1

Как разобрать Nokia Asha 501 RM-902, Шаг 1/1

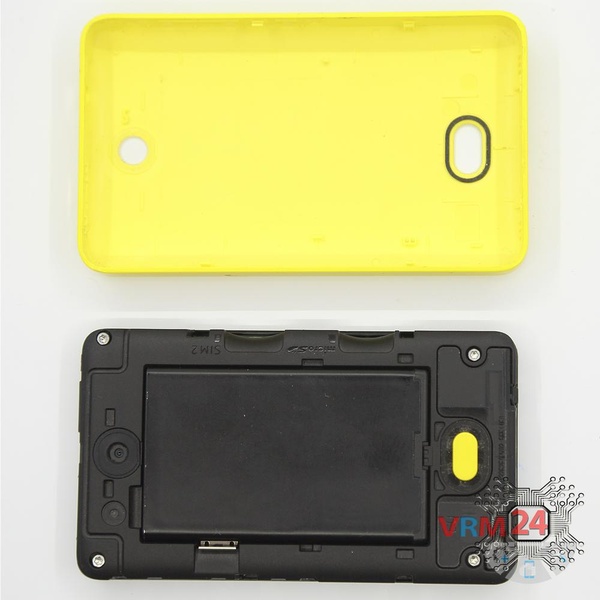

Шаг 1.

Открываем заднюю крышку.

Как разобрать Nokia Asha 501 RM-902, Шаг 2/1

Как разобрать Nokia Asha 501 RM-902, Шаг 2/1

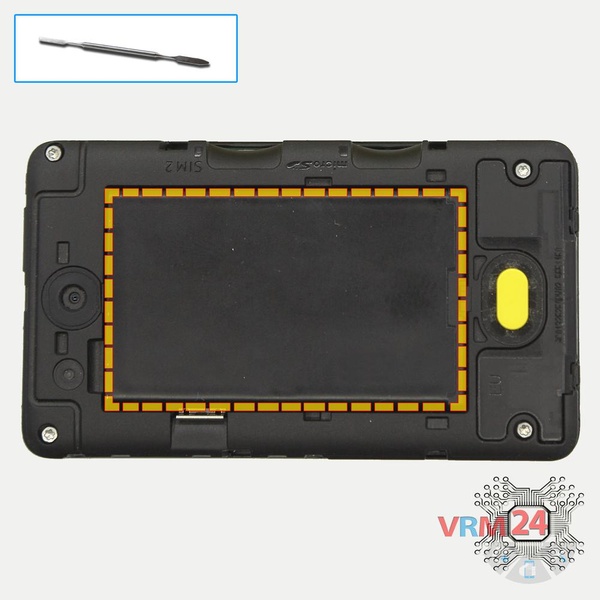

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Nokia Asha 501 RM-902, Шаг 3/1

Как разобрать Nokia Asha 501 RM-902, Шаг 3/2

Как разобрать Nokia Asha 501 RM-902, Шаг 3/1

Как разобрать Nokia Asha 501 RM-902, Шаг 3/2

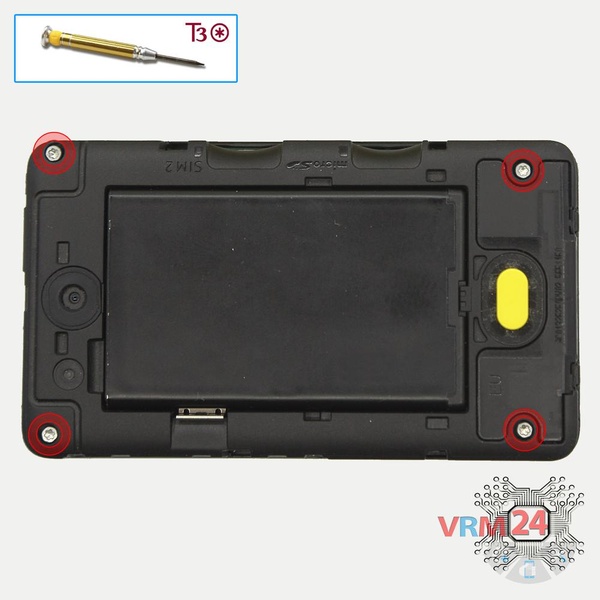

Шаг 3.

При помощи отвертки (шестигранная Т3) откручиваем 4 болта по периметру телефона.

Как разобрать Nokia Asha 501 RM-902, Шаг 4/1

Как разобрать Nokia Asha 501 RM-902, Шаг 4/2

Как разобрать Nokia Asha 501 RM-902, Шаг 4/1

Как разобрать Nokia Asha 501 RM-902, Шаг 4/2

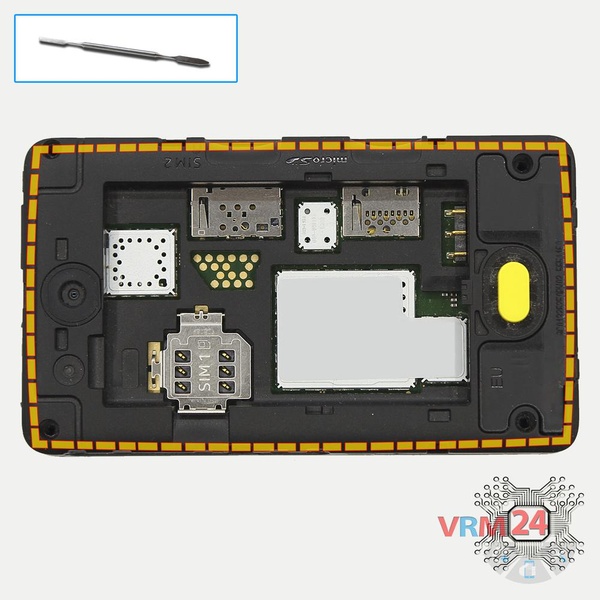

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Nokia Asha 501 RM-902, Шаг 5/1

Как разобрать Nokia Asha 501 RM-902, Шаг 5/1

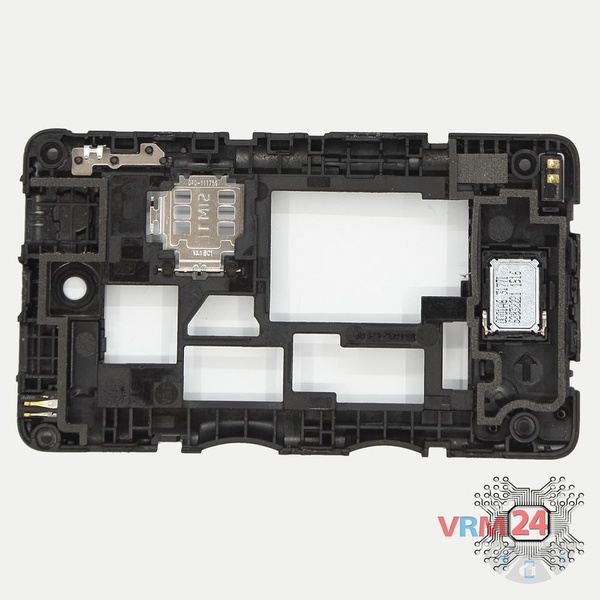

Шаг 5.

Средняя рамка с динамиком.

Как разобрать Nokia Asha 501 RM-902, Шаг 6/1

Как разобрать Nokia Asha 501 RM-902, Шаг 6/2

Как разобрать Nokia Asha 501 RM-902, Шаг 6/1

Как разобрать Nokia Asha 501 RM-902, Шаг 6/2

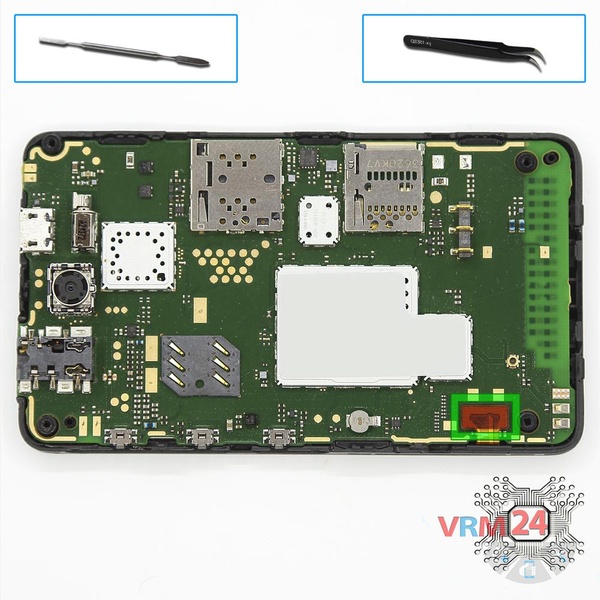

Шаг 6.

Отсоединяем коннектор на печатной плате.

Как разобрать Nokia Asha 501 RM-902, Шаг 7/1

Как разобрать Nokia Asha 501 RM-902, Шаг 7/2

Как разобрать Nokia Asha 501 RM-902, Шаг 7/1

Как разобрать Nokia Asha 501 RM-902, Шаг 7/2

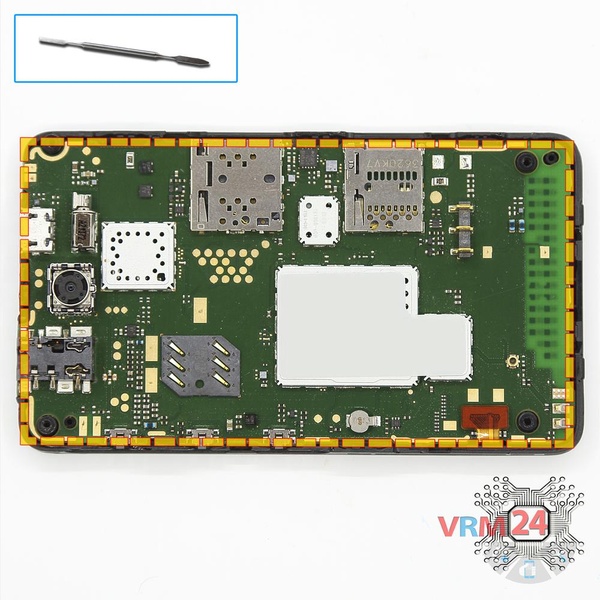

Шаг 7.

Снимаем печатную плату.

Как разобрать Nokia Asha 501 RM-902, Шаг 8/1

Как разобрать Nokia Asha 501 RM-902, Шаг 8/2

Как разобрать Nokia Asha 501 RM-902, Шаг 8/1

Как разобрать Nokia Asha 501 RM-902, Шаг 8/2

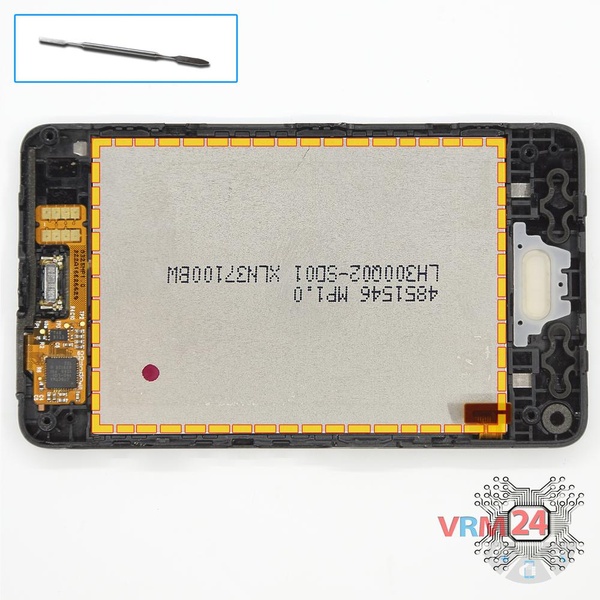

Шаг 8.

Отсоединяем дисплей.

Подробные видео инструкции по разборке и ремонту Nokia Asha 501 RM-902 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Nokia #Nokia Asha 501 RM-902

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 3 минут.
Наше руководство подходит для всех моделей Nokia Asha 501 RM-902 — Нокия Аша 501, выпущенных для рынков разных стран.
