Nokia X2 RM-1013

Nokia X2 RM-1013

Сложность разборки:
Легко

Время разборки:
3 мин

Рекомендованные инструменты

Отвертка Шестигранная Т5

Отвертка шестигранная т5

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса Nokia X2 RM-1013 (Нокия Х2) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Nokia X2 RM-1013, Шаг 1/1

Как разобрать Nokia X2 RM-1013, Шаг 1/2

Как разобрать Nokia X2 RM-1013, Шаг 1/1

Как разобрать Nokia X2 RM-1013, Шаг 1/2

Шаг 1.

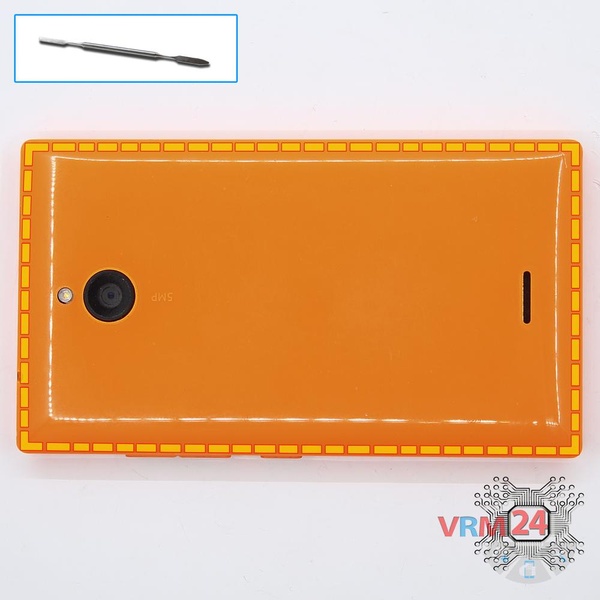

Открываем заднюю крышку.

Как разобрать Nokia X2 RM-1013, Шаг 2/1

Как разобрать Nokia X2 RM-1013, Шаг 2/2

Как разобрать Nokia X2 RM-1013, Шаг 2/1

Как разобрать Nokia X2 RM-1013, Шаг 2/2

Шаг 2.

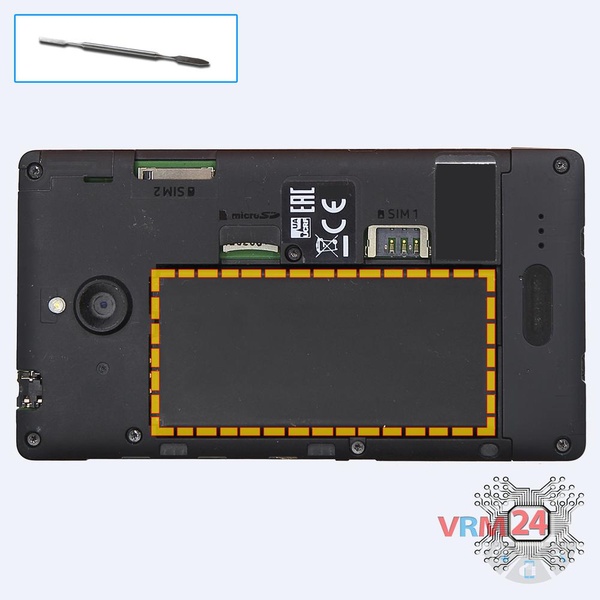

Отсоединяем аккумуляторную батарею.

Как разобрать Nokia X2 RM-1013, Шаг 3/1

Как разобрать Nokia X2 RM-1013, Шаг 3/2

Как разобрать Nokia X2 RM-1013, Шаг 3/1

Как разобрать Nokia X2 RM-1013, Шаг 3/2

Шаг 3.

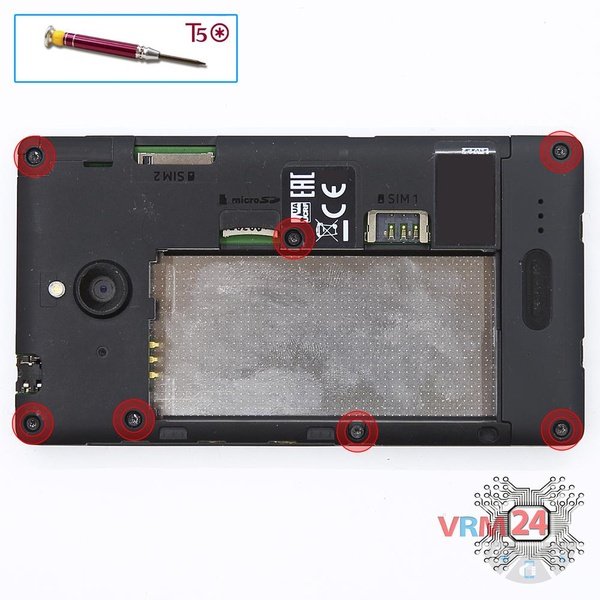

При помощи отвертки (шестигранная Т5) откручиваем 7 болтов по периметру телефона.

Как разобрать Nokia X2 RM-1013, Шаг 4/1

Как разобрать Nokia X2 RM-1013, Шаг 4/2

Как разобрать Nokia X2 RM-1013, Шаг 4/1

Как разобрать Nokia X2 RM-1013, Шаг 4/2

Шаг 4.

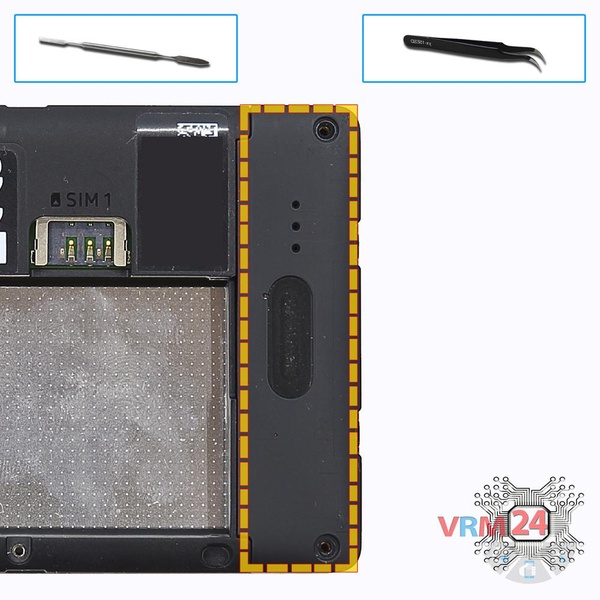

Отсоединяем нижний блок с динамиком и вибромотором.

Как разобрать Nokia X2 RM-1013, Шаг 5/1

Как разобрать Nokia X2 RM-1013, Шаг 5/2

Как разобрать Nokia X2 RM-1013, Шаг 5/1

Как разобрать Nokia X2 RM-1013, Шаг 5/2

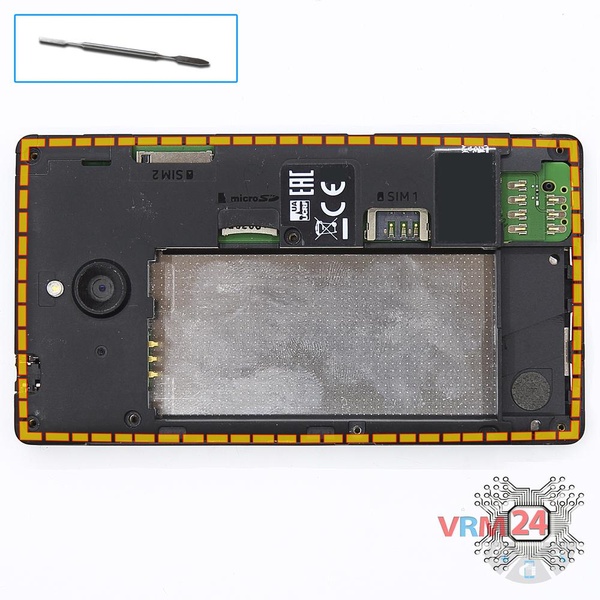

Шаг 5.

Отсоединяем среднюю рамку.

Как разобрать Nokia X2 RM-1013, Шаг 6/1

Как разобрать Nokia X2 RM-1013, Шаг 6/2

Как разобрать Nokia X2 RM-1013, Шаг 6/1

Как разобрать Nokia X2 RM-1013, Шаг 6/2

Шаг 6.

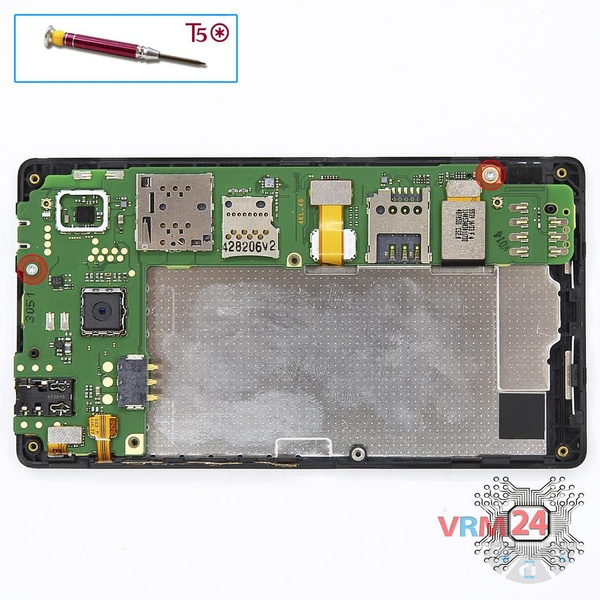

При помощи отвертки (шестигранная Т5) откручиваем 2 болта на печатной плате.

Как разобрать Nokia X2 RM-1013, Шаг 7/1

Как разобрать Nokia X2 RM-1013, Шаг 7/2

Как разобрать Nokia X2 RM-1013, Шаг 7/3

Как разобрать Nokia X2 RM-1013, Шаг 7/1

Как разобрать Nokia X2 RM-1013, Шаг 7/2

Как разобрать Nokia X2 RM-1013, Шаг 7/3

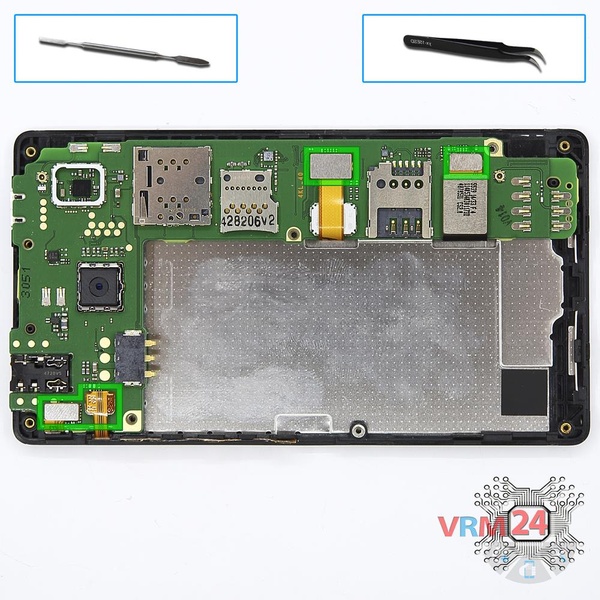

Шаг 7.

Отсоединяем коннекторы на печатной плате.

Как разобрать Nokia X2 RM-1013, Шаг 8/1

Как разобрать Nokia X2 RM-1013, Шаг 8/2

Как разобрать Nokia X2 RM-1013, Шаг 8/1

Как разобрать Nokia X2 RM-1013, Шаг 8/2

Шаг 8.

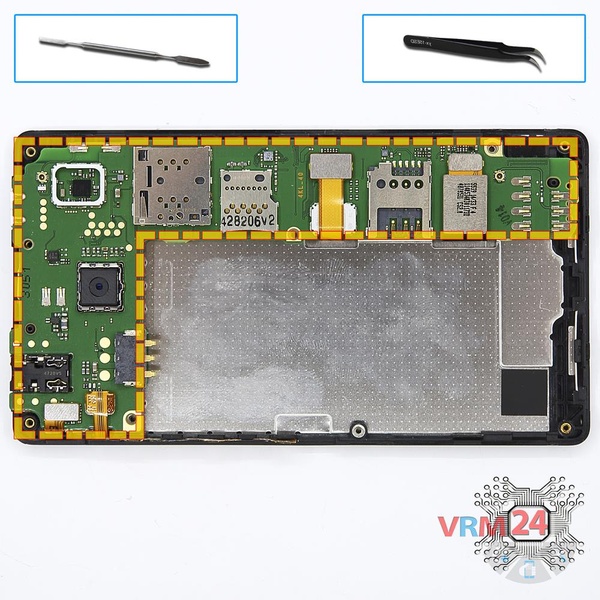

Снимаем печатную плату.

Как разобрать Nokia X2 RM-1013, Шаг 9/1

Как разобрать Nokia X2 RM-1013, Шаг 9/2

Как разобрать Nokia X2 RM-1013, Шаг 9/3

Как разобрать Nokia X2 RM-1013, Шаг 9/1

Как разобрать Nokia X2 RM-1013, Шаг 9/2

Как разобрать Nokia X2 RM-1013, Шаг 9/3

Шаг 9.

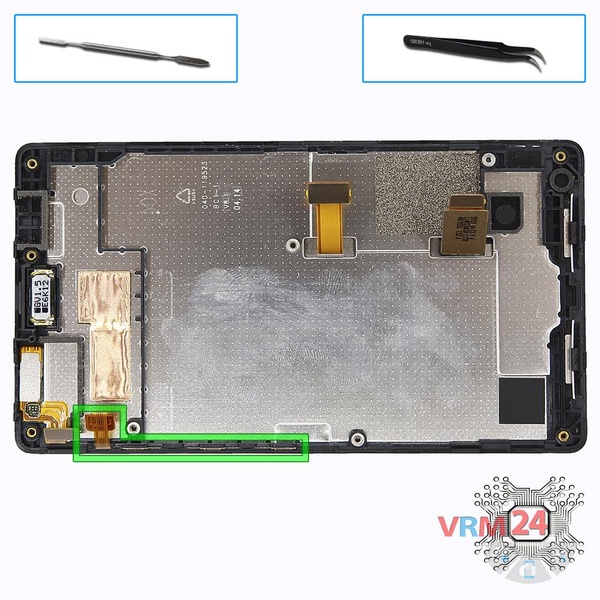

Из фиксирующих отверстий в рамке модуля вынимаем шлейф кнопок громкости и включения.

Как разобрать Nokia X2 RM-1013, Шаг 10/1

Как разобрать Nokia X2 RM-1013, Шаг 10/2

Как разобрать Nokia X2 RM-1013, Шаг 10/3

Как разобрать Nokia X2 RM-1013, Шаг 10/1

Как разобрать Nokia X2 RM-1013, Шаг 10/2

Как разобрать Nokia X2 RM-1013, Шаг 10/3

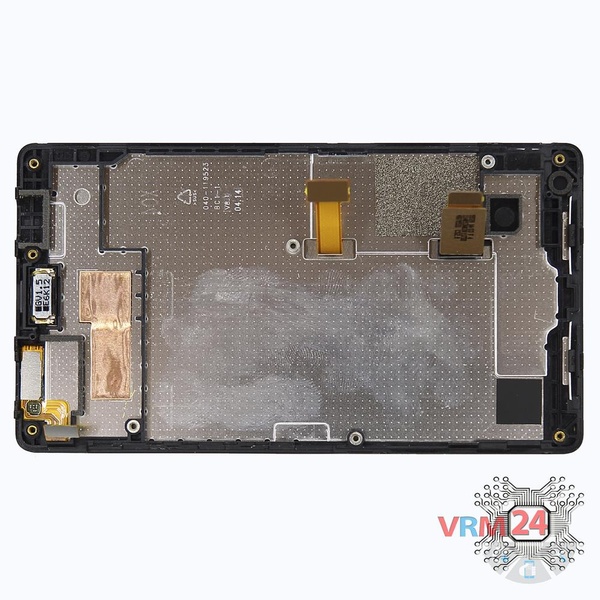

Шаг 10.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Nokia X2 RM-1013 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Nokia #Nokia X2 RM-1013

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 3 минут.
Наше руководство подходит для всех моделей Nokia X2 RM-1013 — Нокия Х2, выпущенных для рынков разных стран.
