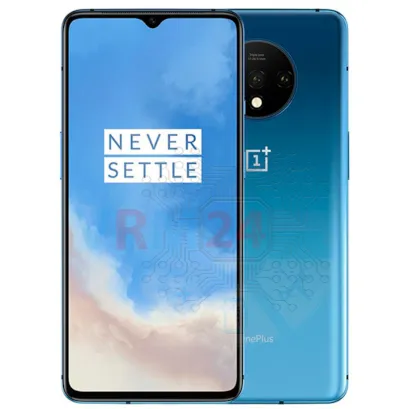

Разборка/Ремонт мобильного девайса OnePlus 7T (УанПлюс 7т) с описанием каждого шага и необходимого набора инструментов.

⚠️ Перед разборкой не забудьте выключить телефон.

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

С помощью отвертки (Phillips 1,5 мм PH000) открутите 11 винтов.

Осторожно снимите крышку, скрывающую материнскую плату.

При первой возможности отсоедините разъем аккумулятора.

ℹ️️ Модель OnePlus 7T оснащена аккумулятором BLP743 емкостью 3800 мАч.

⚠️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

Кроме того, старайтесь не использовать металлический инструмент для отсоединения разъема аккумуляторной батареи или делайте это осторожно.

С помощью отвертки (Philips 1,5 мм PH000) открутите 7 винтов.

Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.

Аккуратно, лучше всего с края, отсоединяем коннекторы и снимаем межплатный шлейф, соединяющий основную плату с дополнительной печатной платой (также известной как субплата).

⚠️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.

ℹ️️ Стрелочка на шлейфе указывает его правильное положение.

Отсоедините разъемы межплатного подэкранного шлейфа, шлейфа дактилоскопического датчика на дочерней плате.

⚠️ Не тяните за кабель и не поддевайте его острым предметом. Разъемы довольно слабые и легко ломаются, или кабель выпадает из конца (наконечника).

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Дополнительная плата содержит микрофон, пружинные контакты на динамик и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

Подденьте разъем и извлеките шлейф с портом для зарядки.

Подденьте разъем и снимите фронтальную (селфи) камеру.

С помощью отвертки (Phillips 1,5 мм PH000) открутите два винта, крепящих материнскую плату.

Подденьте разъемы шлейфа модуля дисплея, межплатного шлейфа и коаксиального кабеля.

Коаксиальный кабель фиксируется к материнской плате, поэтому будьте осторожны при его извлечении.

⚠️ Будьте осторожны при извлечении кабелей из разъемов. Кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

Осторожно снимите скобу, фиксирующую разъемы камеры.

Подденьте разъемы и снимите три тыльные камеры в сборе.
