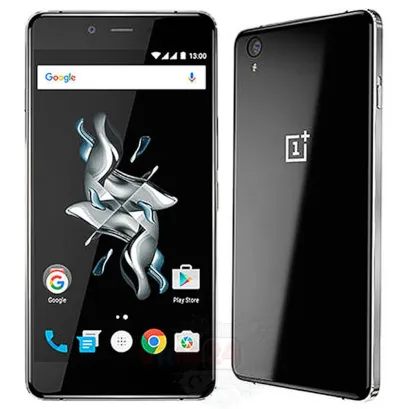

OnePlus X E1001

OnePlus X E1001

Сложность разборки:
Средняя

Время разборки:
14 мин

Рекомендованные инструменты

Фен

Фен

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса OnePlus X E1001 (УанПлюс Х) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать OnePlus X E1001, Шаг 1/1

Как разобрать OnePlus X E1001, Шаг 1/2

Как разобрать OnePlus X E1001, Шаг 1/1

Как разобрать OnePlus X E1001, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать OnePlus X E1001, Шаг 2/1

Как разобрать OnePlus X E1001, Шаг 2/2

Как разобрать OnePlus X E1001, Шаг 2/1

Как разобрать OnePlus X E1001, Шаг 2/2

Шаг 2.

При помощи отвертки (крестовая 1,5 мм) откручиваем 7 болтов в верхней части телефона.

Как разобрать OnePlus X E1001, Шаг 3/1

Как разобрать OnePlus X E1001, Шаг 3/2

Как разобрать OnePlus X E1001, Шаг 3/1

Как разобрать OnePlus X E1001, Шаг 3/2

Шаг 3.

Отсоединяем панель скрывающую печатную плату.

Как разобрать OnePlus X E1001, Шаг 4/1

Как разобрать OnePlus X E1001, Шаг 4/2

Как разобрать OnePlus X E1001, Шаг 4/3

Как разобрать OnePlus X E1001, Шаг 4/4

Как разобрать OnePlus X E1001, Шаг 4/1

Как разобрать OnePlus X E1001, Шаг 4/2

Как разобрать OnePlus X E1001, Шаг 4/3

Как разобрать OnePlus X E1001, Шаг 4/4

Шаг 4.

Отсоединяем коннектор на печатной плате и снимаем аккумуляторную батарею.

Как разобрать OnePlus X E1001, Шаг 5/1

Как разобрать OnePlus X E1001, Шаг 5/2

Как разобрать OnePlus X E1001, Шаг 5/1

Как разобрать OnePlus X E1001, Шаг 5/2

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 8 болтов в нижней части телефона.

Как разобрать OnePlus X E1001, Шаг 6/1

Как разобрать OnePlus X E1001, Шаг 6/2

Как разобрать OnePlus X E1001, Шаг 6/1

Как разобрать OnePlus X E1001, Шаг 6/2

Шаг 6.

Отсоединяем нижний блок с динамиком.

Как разобрать OnePlus X E1001, Шаг 7/1

Как разобрать OnePlus X E1001, Шаг 7/2

Как разобрать OnePlus X E1001, Шаг 7/1

Как разобрать OnePlus X E1001, Шаг 7/2

Шаг 7.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать OnePlus X E1001, Шаг 8/1

Как разобрать OnePlus X E1001, Шаг 8/2

Как разобрать OnePlus X E1001, Шаг 8/3

Как разобрать OnePlus X E1001, Шаг 8/1

Как разобрать OnePlus X E1001, Шаг 8/2

Как разобрать OnePlus X E1001, Шаг 8/3

Шаг 8.

Отсоединяем коннекторы на печатной плате.

Как разобрать OnePlus X E1001, Шаг 9/1

Как разобрать OnePlus X E1001, Шаг 9/2

Как разобрать OnePlus X E1001, Шаг 9/1

Как разобрать OnePlus X E1001, Шаг 9/2

Шаг 9.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на основной плате.

Как разобрать OnePlus X E1001, Шаг 10/1

Как разобрать OnePlus X E1001, Шаг 10/2

Как разобрать OnePlus X E1001, Шаг 10/3

Как разобрать OnePlus X E1001, Шаг 10/1

Как разобрать OnePlus X E1001, Шаг 10/2

Как разобрать OnePlus X E1001, Шаг 10/3

Шаг 10.

Переворачиваем плату, отсоединяем коннектор с внутренней стороны и снимаем плату.

Как разобрать OnePlus X E1001, Шаг 11/1

Как разобрать OnePlus X E1001, Шаг 11/2

Как разобрать OnePlus X E1001, Шаг 11/1

Как разобрать OnePlus X E1001, Шаг 11/2

Шаг 11.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на нижней плате.

Как разобрать OnePlus X E1001, Шаг 12/1

Как разобрать OnePlus X E1001, Шаг 12/2

Как разобрать OnePlus X E1001, Шаг 12/3

Как разобрать OnePlus X E1001, Шаг 12/1

Как разобрать OnePlus X E1001, Шаг 12/2

Как разобрать OnePlus X E1001, Шаг 12/3

Шаг 12.

Отсоединяем коннектор коаксиального кабеля на печатной плате и из фиксирующего отверстия в рамке модуля вынимаем вибромотор.

Как разобрать OnePlus X E1001, Шаг 13/1

Как разобрать OnePlus X E1001, Шаг 13/2

Как разобрать OnePlus X E1001, Шаг 13/1

Как разобрать OnePlus X E1001, Шаг 13/2

Шаг 13.

Отсоединяем нижнюю плату с межплатным шлейфом, вибромотором и разъемом зарядки.

Как разобрать OnePlus X E1001, Шаг 14/1

Как разобрать OnePlus X E1001, Шаг 14/2

Как разобрать OnePlus X E1001, Шаг 14/1

Как разобрать OnePlus X E1001, Шаг 14/2

Шаг 14.

Из фиксирующего отверстия в рамке модуля вынимаем динамик.

Как разобрать OnePlus X E1001, Шаг 15/1

Как разобрать OnePlus X E1001, Шаг 15/2

Как разобрать OnePlus X E1001, Шаг 15/3

Как разобрать OnePlus X E1001, Шаг 15/1

Как разобрать OnePlus X E1001, Шаг 15/2

Как разобрать OnePlus X E1001, Шаг 15/3

Шаг 15.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту OnePlus X E1001 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #OnePlus #OnePlus X E1001

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 14 минут.
Наше руководство подходит для всех моделей OnePlus X E1001 — УанПлюс Х, выпущенных для рынков разных стран.
