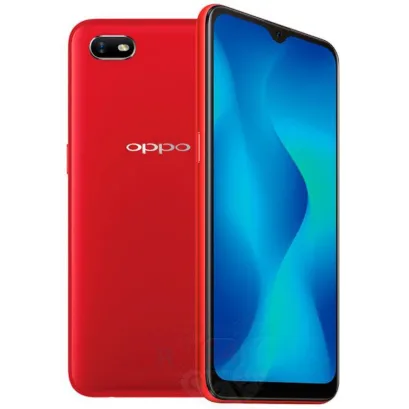

Oppo A1k

Oppo A1k

Сложность разборки:
Легко

Время разборки:
6 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса Oppo A1k (Оппо А1к) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Oppo A1k, Шаг 1/1

Как разобрать Oppo A1k, Шаг 1/2

Как разобрать Oppo A1k, Шаг 1/1

Как разобрать Oppo A1k, Шаг 1/2

Шаг 1.

При помощи инструмента ключ открываем слот Сим и MicroSD карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Oppo A1k, Шаг 2/1

Как разобрать Oppo A1k, Шаг 2/2

Как разобрать Oppo A1k, Шаг 2/1

Как разобрать Oppo A1k, Шаг 2/2

Шаг 2.

Открываем заднюю крышку.

Как разобрать Oppo A1k, Шаг 3/1

Как разобрать Oppo A1k, Шаг 3/2

Как разобрать Oppo A1k, Шаг 3/1

Как разобрать Oppo A1k, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 10 винтов.

Как разобрать Oppo A1k, Шаг 4/1

Как разобрать Oppo A1k, Шаг 4/2

Как разобрать Oppo A1k, Шаг 4/1

Как разобрать Oppo A1k, Шаг 4/2

Шаг 4.

Отсоединяем крышку.

Как разобрать Oppo A1k, Шаг 5/1

Как разобрать Oppo A1k, Шаг 5/2

Как разобрать Oppo A1k, Шаг 5/1

Как разобрать Oppo A1k, Шаг 5/2

Шаг 5.

Отсоединяем коннектор аккумуляторной батареи. Модель батареи для Oppo A1k - BLP711.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Oppo A1k, Шаг 6/1

Как разобрать Oppo A1k, Шаг 6/2

Как разобрать Oppo A1k, Шаг 6/1

Как разобрать Oppo A1k, Шаг 6/2

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 винтов в нижней части.

Как разобрать Oppo A1k, Шаг 7/1

Как разобрать Oppo A1k, Шаг 7/2

Как разобрать Oppo A1k, Шаг 7/1

Как разобрать Oppo A1k, Шаг 7/2

Шаг 7.

Отсоединяем нижний блок с динамиком.

Как разобрать Oppo A1k, Шаг 8/1

Как разобрать Oppo A1k, Шаг 8/1

Шаг 8.

Отсоединяем коннекторы на дополнительной печатной плате.

Как разобрать Oppo A1k, Шаг 9/1

Как разобрать Oppo A1k, Шаг 9/2

Как разобрать Oppo A1k, Шаг 9/1

Как разобрать Oppo A1k, Шаг 9/2

Шаг 9.

Снимаем печатную плату.

Как разобрать Oppo A1k, Шаг 10/1

Как разобрать Oppo A1k, Шаг 10/2

Как разобрать Oppo A1k, Шаг 10/1

Как разобрать Oppo A1k, Шаг 10/2

Шаг 10.

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеры.

Как разобрать Oppo A1k, Шаг 11/1

Как разобрать Oppo A1k, Шаг 11/2

Как разобрать Oppo A1k, Шаг 11/1

Как разобрать Oppo A1k, Шаг 11/2

Шаг 11.

Отсоединяем коннекторы на печатной плате.

Как разобрать Oppo A1k, Шаг 12/1

Как разобрать Oppo A1k, Шаг 12/2

Как разобрать Oppo A1k, Шаг 12/1

Как разобрать Oppo A1k, Шаг 12/2

Шаг 12.

Снимаем печатную плату.

Как разобрать Oppo A1k, Шаг 13/1

Как разобрать Oppo A1k, Шаг 13/2

Как разобрать Oppo A1k, Шаг 13/3

Как разобрать Oppo A1k, Шаг 13/1

Как разобрать Oppo A1k, Шаг 13/2

Как разобрать Oppo A1k, Шаг 13/3

Шаг 13.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Oppo A1k от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Oppo #Oppo A1k

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Oppo A1k — Оппо А1к, выпущенных для рынков разных стран.
