Сложность разборки:
Легко

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Oppo Ax7 (Оппо АХ7) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Oppo Ax7, Шаг 1/1 Как разобрать Oppo Ax7, Шаг 1/2

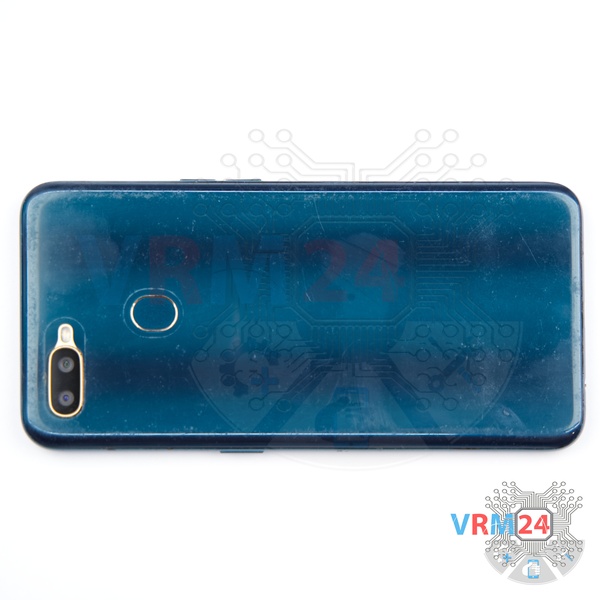

Шаг 1. Перед тем, как приступить к разборке

⚠️ Перед разборкой не забудьте выключить телефон.


Как разобрать Oppo Ax7, Шаг 2/1 Как разобрать Oppo Ax7, Шаг 2/2 Как разобрать Oppo Ax7, Шаг 2/3 Как разобрать Oppo Ax7, Шаг 2/4

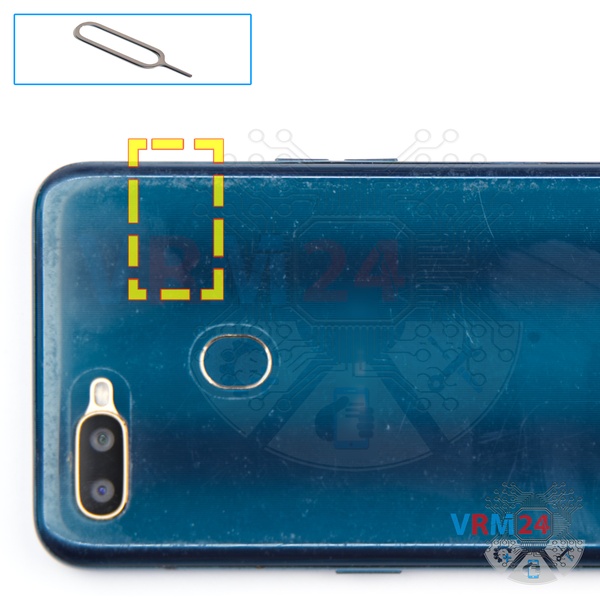

Шаг 2. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Oppo Ax7, Шаг 3/1 Как разобрать Oppo Ax7, Шаг 3/2 Как разобрать Oppo Ax7, Шаг 3/3 Как разобрать Oppo Ax7, Шаг 3/4 Как разобрать Oppo Ax7, Шаг 3/5 Как разобрать Oppo Ax7, Шаг 3/6

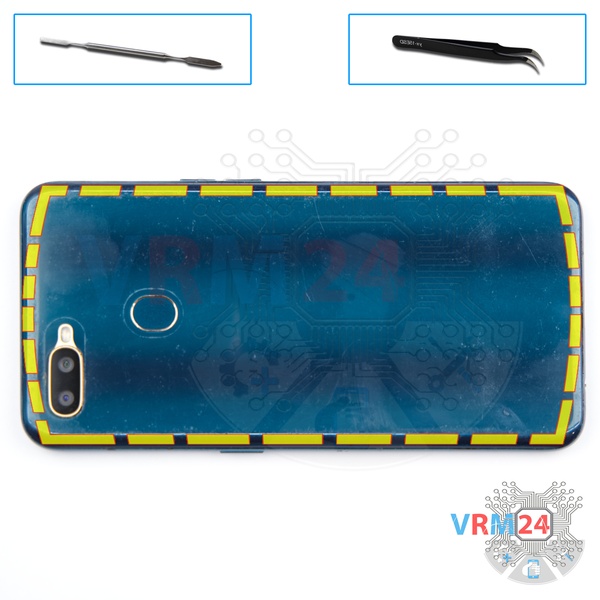

Шаг 3. Открываем заднюю крышку

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️ Старайтесь не вставлять инструмент слишком глубоко, или отгибать, иначе на корпусе могут остаться следы вскрытия или повреждения.

⚠️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

⚠️ Заранее посмотрите на картинке расположение шлейфов: межплатного, сенсора, дисплея, кнопок (если есть) под крышкой, чтобы не повредить их случайно.


Как разобрать Oppo Ax7, Шаг 4/1 Как разобрать Oppo Ax7, Шаг 4/2 Как разобрать Oppo Ax7, Шаг 4/3 Как разобрать Oppo Ax7, Шаг 4/4

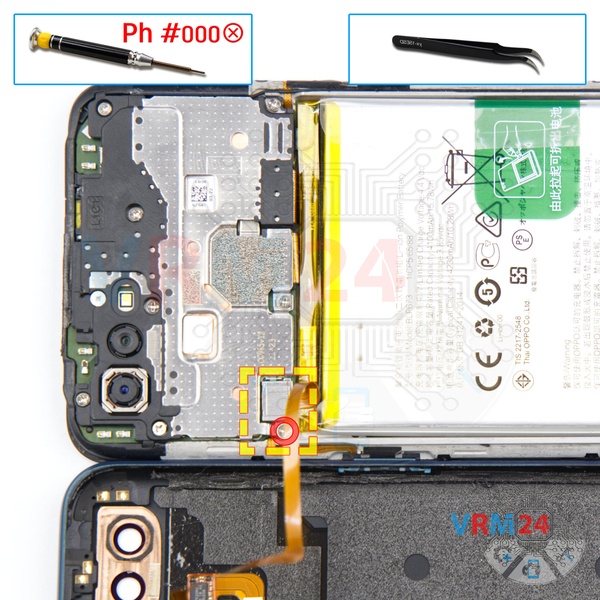

Шаг 4. Откручиваем винт

С помощью отвертки (Phillips 1,5 мм PH000) открутите один винт и снимите фиксатор, удерживающий разъем.


Как разобрать Oppo Ax7, Шаг 5/1 Как разобрать Oppo Ax7, Шаг 5/2

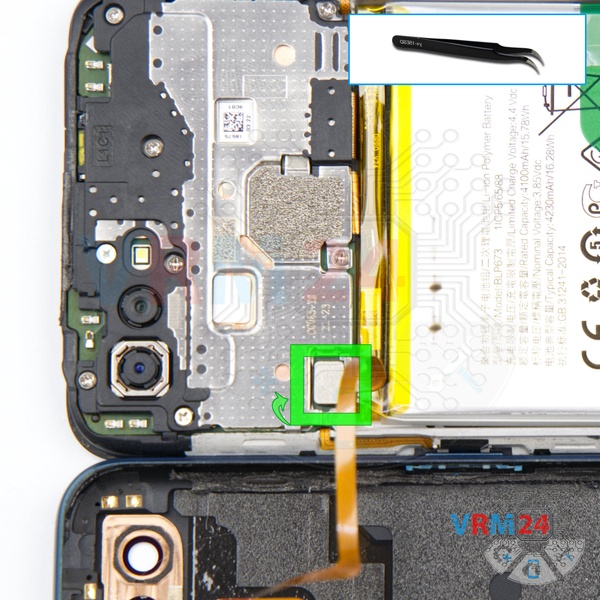

Шаг 5. Отсоединяем коннектор

Подденьте разъем датчика отпечатков пальцев и снимите заднюю крышку.


Как разобрать Oppo Ax7, Шаг 6/1 Как разобрать Oppo Ax7, Шаг 6/2 Как разобрать Oppo Ax7, Шаг 6/3 Как разобрать Oppo Ax7, Шаг 6/4 Как разобрать Oppo Ax7, Шаг 6/5

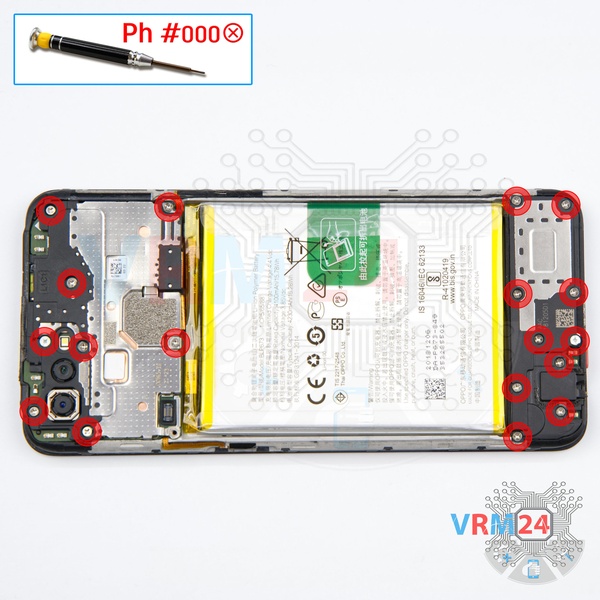

Шаг 6. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите 18 винтов.


Как разобрать Oppo Ax7, Шаг 7/1 Как разобрать Oppo Ax7, Шаг 7/2 Как разобрать Oppo Ax7, Шаг 7/3 Как разобрать Oppo Ax7, Шаг 7/4

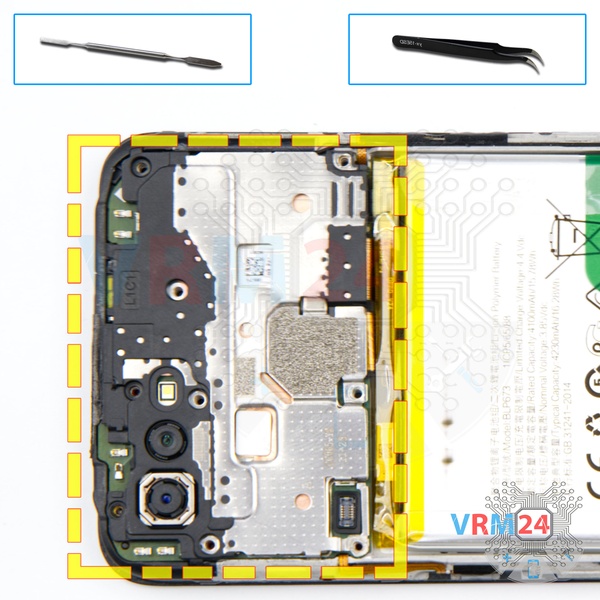

Шаг 7. Открываем крышку

Осторожно снимите крышку, скрывающую материнскую плату.


Как разобрать Oppo Ax7, Шаг 8/1 Как разобрать Oppo Ax7, Шаг 8/2 Как разобрать Oppo Ax7, Шаг 8/3 Как разобрать Oppo Ax7, Шаг 8/4 Как разобрать Oppo Ax7, Шаг 8/5 Как разобрать Oppo Ax7, Шаг 8/6

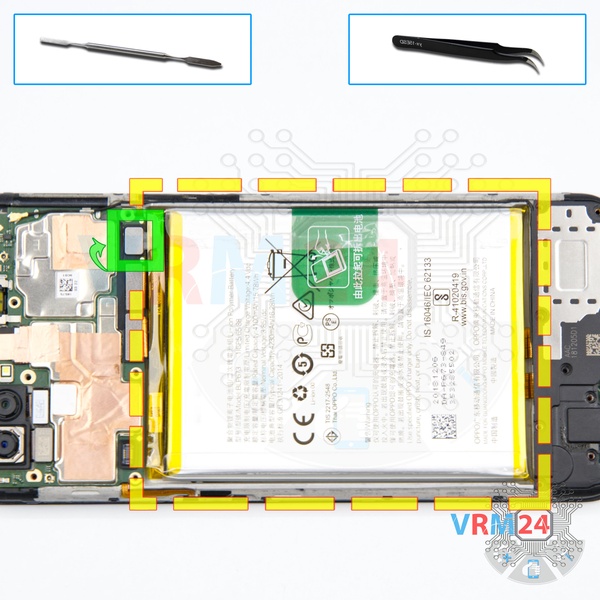

Шаг 8. Перед тем, как приступить к разборке

Подденьте разъем и извлеките аккумулятор.

ℹ️️ Модель Oppo Ax7 оснащена аккумулятором BLP673 емкостью 4100 мАч.

⚠️ Настоятельно рекомендуется отсоединить разъем во избежание возможных коротких замыканий при разборке.

Кроме того, старайтесь не использовать металлический инструмент для отсоединения разъема аккумуляторной батареи или делайте это осторожно.


Как разобрать Oppo Ax7, Шаг 9/1 Как разобрать Oppo Ax7, Шаг 9/2 Как разобрать Oppo Ax7, Шаг 9/3

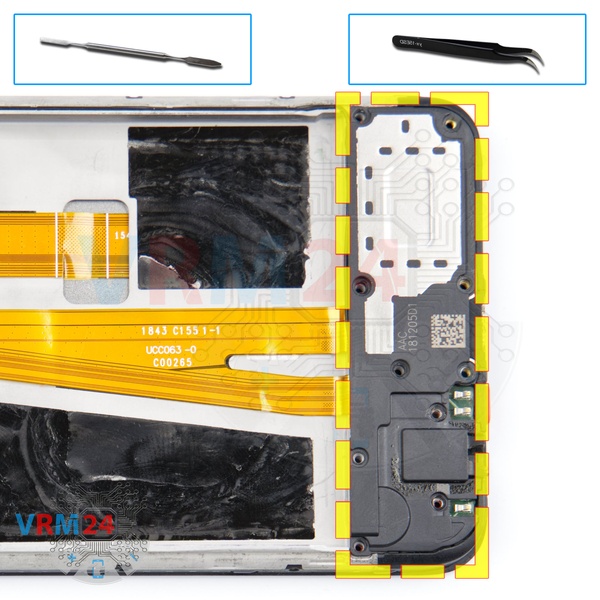

Шаг 9. Отсоединяем динамик

Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.


Как разобрать Oppo Ax7, Шаг 10/1 Как разобрать Oppo Ax7, Шаг 10/2 Как разобрать Oppo Ax7, Шаг 10/3 Как разобрать Oppo Ax7, Шаг 10/4 Как разобрать Oppo Ax7, Шаг 10/5 Как разобрать Oppo Ax7, Шаг 10/6

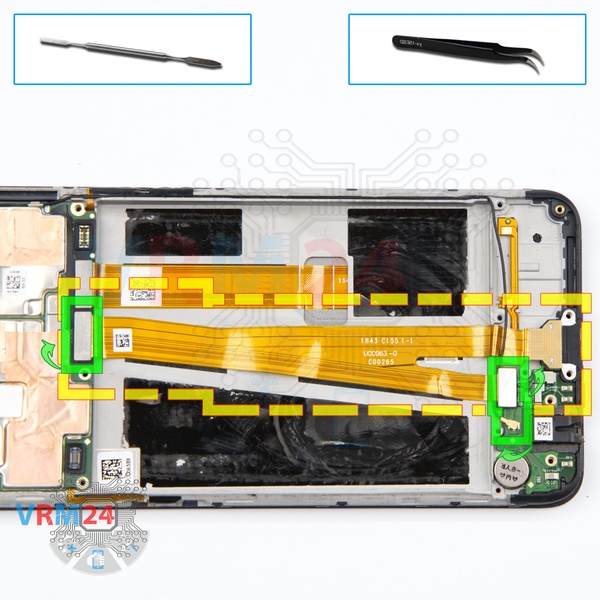

Шаг 10. Отсоединяем межплатный шлейф

Осторожно, желательно с края, отсоедините разъемы и извлеките межплатный шлейф, соединяющий материнскую плату с дочерней платой (также известной как субплата).

⚠️ Будьте осторожны при извлечении шлейфов из разъемов, шлейфы довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

ℹ️️ Межплатный шлейф имеет одно ответвление с портом зарядки на конце.

ℹ️️ Коаксиальный кабель мешает нам снять межплатный шлейф. Поэтому, нам нужно отсоединить разъем и отогнуть кабель в сторону.


Как разобрать Oppo Ax7, Шаг 11/1 Как разобрать Oppo Ax7, Шаг 11/2 Как разобрать Oppo Ax7, Шаг 11/3

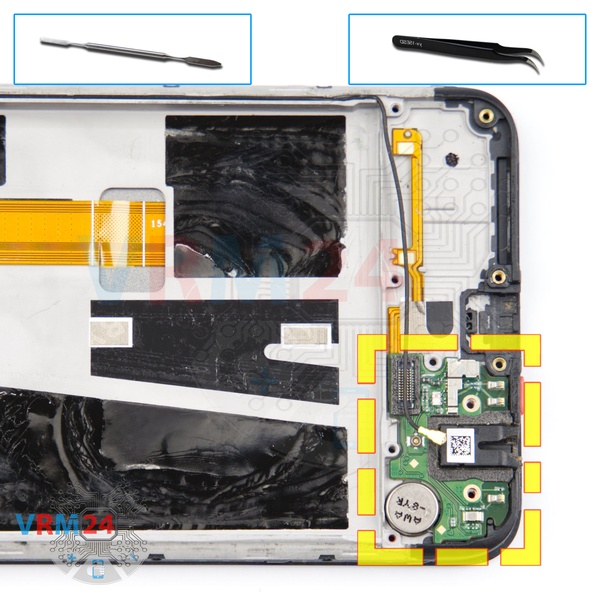

Шаг 11. Отсоединяем субплату

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Дополнительная плата содержит микрофон, гнездо для наушников, пружинные контакты для динамика, вибромотора и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Oppo Ax7, Шаг 12/1 Как разобрать Oppo Ax7, Шаг 12/2 Как разобрать Oppo Ax7, Шаг 12/3 Как разобрать Oppo Ax7, Шаг 12/4 Как разобрать Oppo Ax7, Шаг 12/5 Как разобрать Oppo Ax7, Шаг 12/6 Как разобрать Oppo Ax7, Шаг 12/7

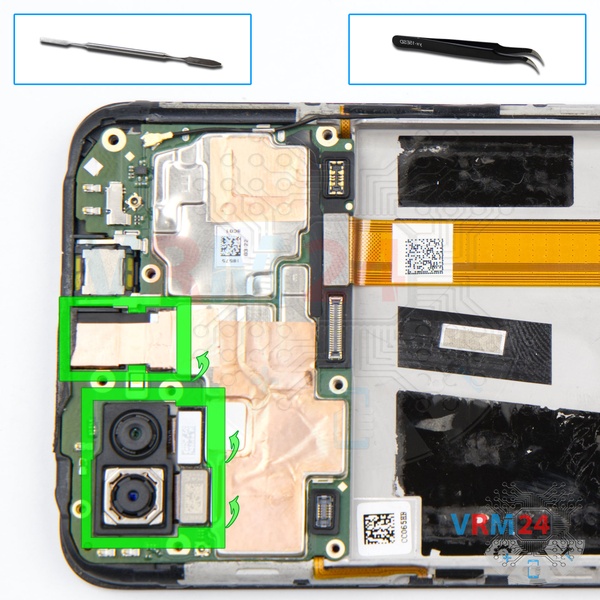

Шаг 12. Отсоединяем камеры

Подденьте разъемы и снимите две тыльные камеры в сборе и одну фронтальную (селфи) камеру.


Как разобрать Oppo Ax7, Шаг 13/1 Как разобрать Oppo Ax7, Шаг 13/2

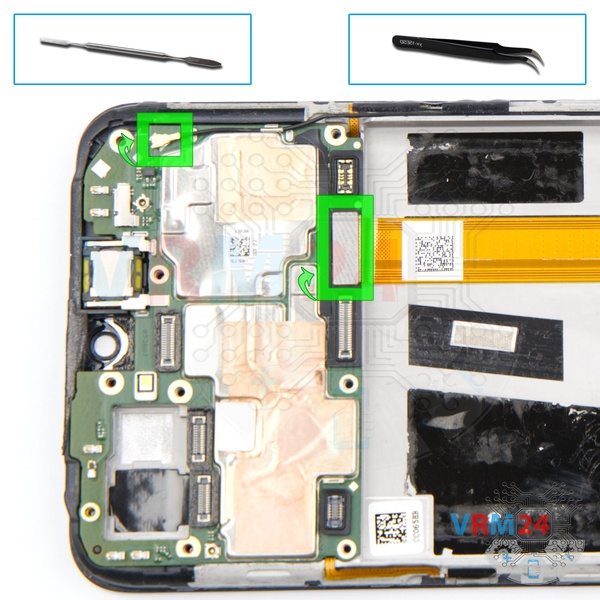

Шаг 13. Отсоединяем коннекторы

Подденьте разъемы шлейфа дисплейного модуля, коаксиального кабеля.

⚠️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать Oppo Ax7, Шаг 14/1 Как разобрать Oppo Ax7, Шаг 14/2 Как разобрать Oppo Ax7, Шаг 14/3

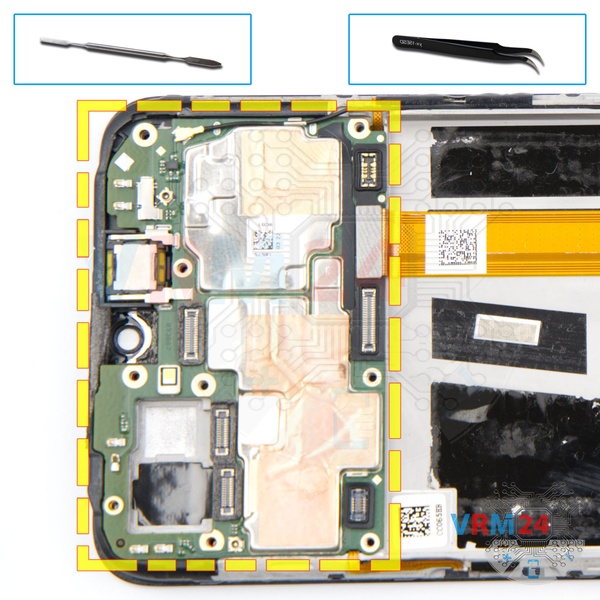

Шаг 14. Отсоединяем коннекторы

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Oppo Ax7, Шаг 15/1 Как разобрать Oppo Ax7, Шаг 15/2 Как разобрать Oppo Ax7, Шаг 15/3

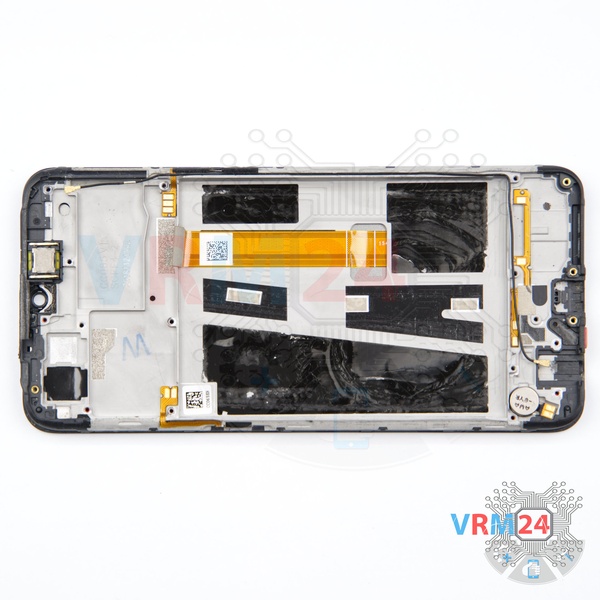

Шаг 15. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: слуховой динамик, коаксиальный кабель и вибромотор.

Подробные видео инструкции по разборке и ремонту Oppo Ax7 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно минут. Наше руководство подходит для всех моделей Oppo Ax7 , выпущенных для рынков разных стран.
